MANUALE UTENTE Helios4 900 Murale ROBLIN

CONSIGLI DI INSTALLAZIONE

La ringraziamo per la ducia accordataci nell’aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le rac-Le rac- comandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei beneci. Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. 1 COLLEGAMENTO ELETTRICO

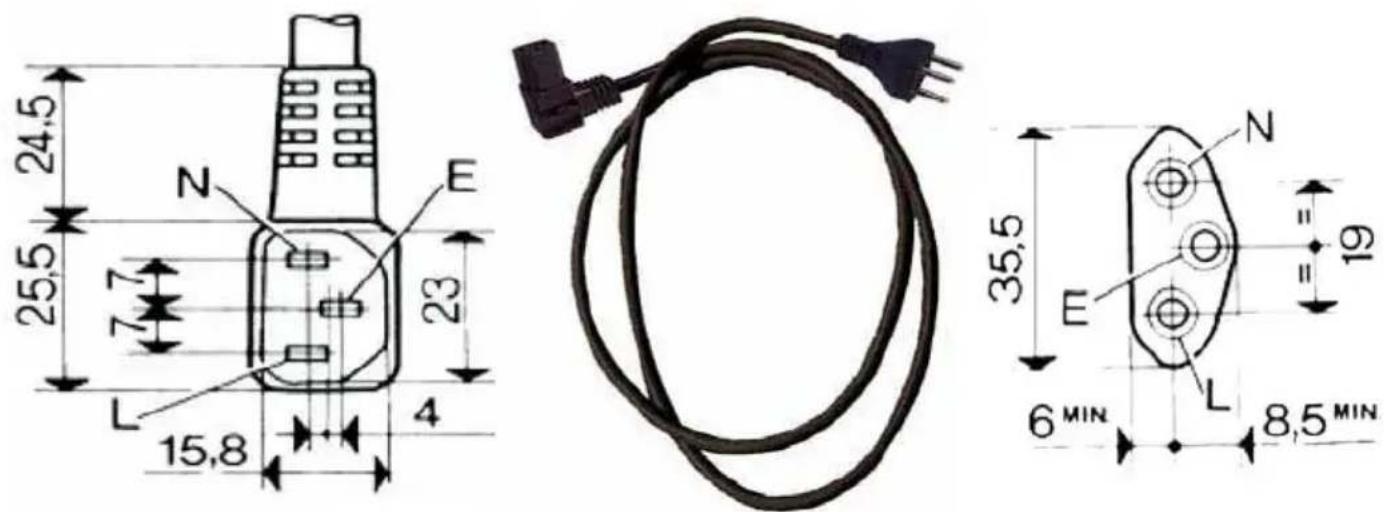

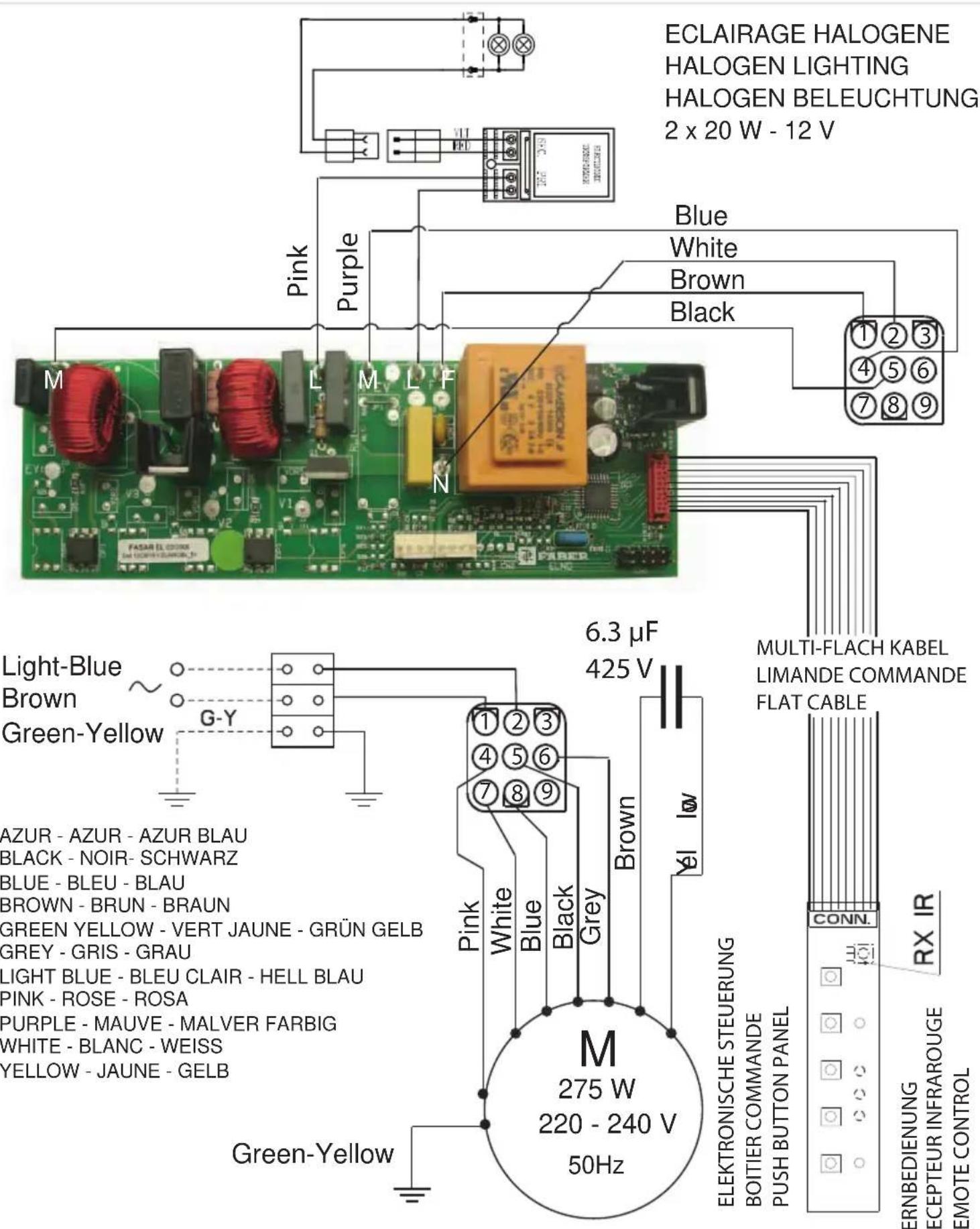

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A con sistema di terra. Protezione : classe 1. Tensione di alimentazione : 220-240 V mono - 50/60 Hz. Vericare che la tensione di rete sia identica ai valori indicati sull’etichetta all’interno della cappa.

• Se la cappa é collegata direttamente all’impianto elettrico senza la sua spina, è necessario istallare prima della cappa un interruttore omnipolare con un’apertura di contatto di 3 mm.senza interrompere il lo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

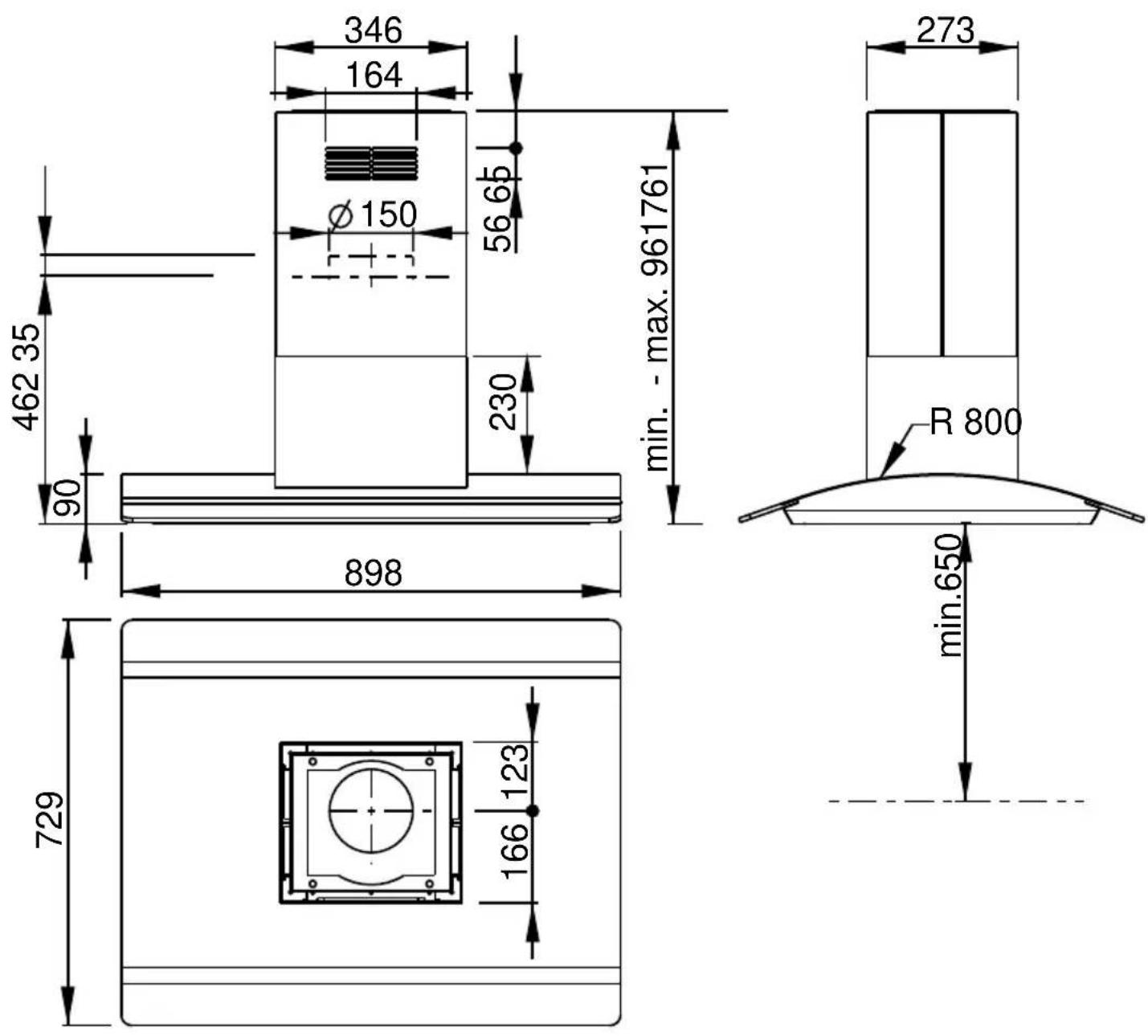

• Per un funzionamento ideale, vi consigliamo un’altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l’istallazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei ltri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d’aria che potrebbero provocare delle turbolenze).

• Rispettare il diametro di uscita dell’apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).

• Qualora l’aria viziata fosse scaricata in un condotto d’evacuazione, vericare che quest’ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un’energia diversa da quella elettrica.

• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.

• In tutti i casi di istallazione, fare attenzione al ricambio d’aria della cucina. Istallare una o più griglie d’aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.

• Prevedere un’aerazione sufciente qualora un apparecchio di cottura o altro utilizzi simultaneamente l’aria dell’ambiente in cui é situata la cappa. La depressione massima creata nel locale deve essere inferi-deve essere inferi- ore a 0,04 mbar per evitare un ritorno di gas di combustione.

• L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

3 POSA DELL’ APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualicato *. (*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente. Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al ssaggio.

1) Aprire il cartone della cappa.20

• FORATURA DEL SOFFITTO

2) Con un lo a piombo, riportare sul softto il centro del piano di cottura. Tracciare gli assi paralleli al

piano di cottura (Fig. 1).

3) Posizionare la sagoma allineandola agli assi tracciati ed al centro (Fig. 2b). Tracciare il centro dei

diversi fori che andranno effettuati.

4) Togliere le viti del camino (Fig. 2a) e togliere il supporto della cappa dal camino Rif. 7.

• FISSAGGIO DEL SUPPORTO CAPPA

5) Forare il softto nel punto di posa della cappa e particare un foro di Ø 40 per il passaggio del cavo

di alimentazione (Fig. 2b). Se il softto è in cemento, utilizzare 4 tasselli in ghisa per Ø 10, escludere i tasselli in plastica. Se la solidità del softto non è sicura, non esitate a rinforzarlo a partire dal sottotetto (Fig. 3). Fissare solidamente il supporto della cappa con 4 gambi lettati Ø 10 mm.

6) Togliere il diffusore (Fig. 4)

7) Regolare il supporto della cappa sulla scatola motore all’altezza desiderata. La vostra cappa è rego-

labile in altezza tramite sezioni di 50 mm ; les 8 viti 5 x 10 a testa esagonale alloggiano in fori oblunghi, i quali permettono di effettuare l’appiombo. (Fig. 5 & 6). L’orientamento dei comandi è rappresentato sulla sagoma. Attenzione : questa fase del montaggio deve essere realizzata da due persone, a causa del peso della cappa.

• Versione Evacuazione Esterna : a- Mettere la valvola di non-ritorno C sull’uscita dell’apparecchio (Rif. 6), collegare il tubo essibile all’evacuazione esterna ed all’uscita dell’apparecchio. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 8). b- Collegare elettricamente la cappa (vedi paragrafo collegamento elettrico). c- Posizionare il camino superiore (Rif. 7a), composto da due elementi assemblati tramite 6 asole. Fissare il camino superiore al supporto utilizzando le 2 viti fornite. d- Vericare di nuovo l’appiombo del camino. e- Collocare i due elementi del camino inferiore (Rif. 7b) (Fig. 9 & 10).

• Versione Filtrante : a- Fissare il diffusore R sul supporto del camino (Fig. 6a). b- Installare un tubo di diametro appropriato (non fornito) fra l’uscita dell’apparecchio (Rif. 6) e l’entrata del deettore. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 6c). c- Raccordare elettricamente la cappa (vedi paragrafo collegamento elettrico). d- Posizionare il camino superiore (Rif. 7a), composto da due elementi assemblati tramite 6 asole. Se la cappa è installata in versione ltrante, vericare che le gliglie di uscita corrispondano alla uscite del deettore R. Fissare il camino superiore al supporto utilizzando le 2 viti fornite. e- Vericare di nuovo l’appiombo del camino. g- Collocare i due elementi del camino inferiore (Rif. 7b) (Fig. 9 & 10).

• POSA DEL CORPO CAPPA

9) Vericare il connettore del motore. (Fig. 11)

10) Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazi-

11) Per la versione ltrante : Porre la cartuccia al carbone attivo nel suo alloggiamento esercitando una

pressione sulle linguette A (Fig. 6d) I21

12) Mettere il ltri metallici.

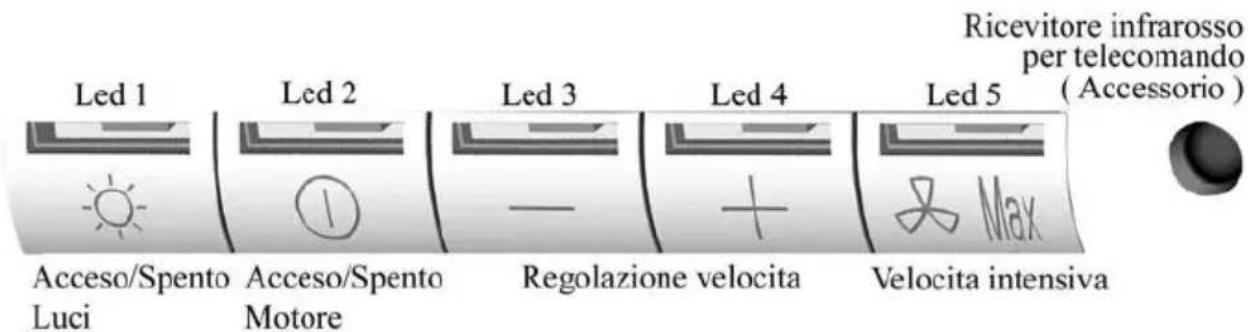

4 FUNZIONAMENTO A) CONFIGURAZIONE Evacuazione esterna o riciclo : La vostra cappa é programmata per funzionare con sistema di evacuazone esterna. Se desiderate utilizzarla con sistema ltrante, dovete imperativamente riprogrammarla seguendo la procedura sottoindicata : Messa in funzione del sistema ltrante (L’aria viene ltrata dalla cappa e riemessa nella cucina) : Con motore et luci spenti, tenere premuto il tasto (+) no al lampeggio delle 5 led : Due lampeggi dei 5 Leds confermano la registrazione della messa in funzione del sistema ltrante. Ritorno al sistema evacuazione esterna (L’aria viene ltrata dalla cappa ed evacuata all’esterno dell’abitazione) : Con motore et luci spenti, tenere premuto il tasto (+) no al lampeggio delle 5 led : Un lampeggio dei 5 Leds confermerà la registrazione della messa in funzione del sistema in evacuazione esterna. B) FUNZIONI DI BASE : Illuminazione (accensione) : Premere il tasto 1 (luci). Il Led 1 permette di visualizzare il funzionamento delle luci. Motore (accensione) : Premere il tasto 2 (motore). E’ possibile modicare la portata d’aspirazione della cappa tenendo premuto il tasto velocità + o velocità -, no ad ottenere la velocità desiderata. Il livello di velocità é visualizzabile tramite i Leds 2, 3, 4 i quali si accendono progressivamente con l’aumentare della velocità : Led 2 = livello minimo Leds 2 e 3 = livello intermedio Leds 2, 3 e 4 = livello alto La portata di aspirazione massima puo’ essere direttamente ottenuta premendo il tasto velocità intensiva (5 ). C) FUNZIONI COMPLEMENTARI : Temporizzazione arresto della velocità intensiva dopo 5 minuti : Per difetto questa funzione non è attivata. Per accedere alla programmazione di questa funzione le luci ed il motore devono essere spenti. Premere il tasto (-) : Un lampeggio delle led 2, 3 e 4 indica che la funzione è disattivata. Due lampeggi delle led 2, 3 et 4 indicano che la funzione è attivata. E’ possibile interrompere manualmente la velocità intensiva prima dello scadere dei 5 minuti premendo il tasto 5 (velocità intensiva). Durante la temporizzazione, l’indicazione di saturazione dei ltri è disattivata. Se si programma un arresto differito della cappa, la velocità intensiva manuale o temporizzata sarà disat- tivata da questo arresto differito dopo 5, 10 o 15 minuti. E’ possibile interrompere manualmente la velocità I22 intensiva prima dell’arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva). Arresto differito della cappa : Questa funzione permette, dopo aver terminato la cottura, di evacuare fumi ed odori residui. A cottura terminata, spegnere totalmente la cappa (motore e luci). Per accedere alla programmazione di questa funzione, le luci ed il motore della cappa devono essere spenti. Premere il tasto velocità intensiva 5 : - 2 lampeggi dei leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 5 minuti. - 3 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 10 minuti. - 4 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell’arresto automatico dopo 15 minuti. - 1 solo lampeggio dei Leds 1 e 5 confermerà la disattivazione della funzione arresto differito. Si potrà in seguito far funzionare la cappa alla velocità desiderata. Il lampeggio dei Leds 2, 3, 4 (a seconda della velocità prevista inizialmente) indicherà che la funzione di arresto differito é effettivamente programmata : - 1 lampeggio = arresto automatico dopo 5 minuti - 2 lampeggi = arresto automatico dopo 10 minuti - 3 lampeggi = arresto automatico dopo 15 minuti Indicatore di saturazione dei ltri metallici : Dopo 200 ore di funzionamento della cappa, un breve lampeggio del Led 1 indicherà che é necessario procedere alla pulizia dei ltri metallici (vedi paragrafo manutenzione). Per accedere all’azzeramento del contatore, luci e motore devono essere spenti. Premere il tasto (+) per 3-4 secondi. Il lampeggio dei Leds 1, 2, 3, 4 e 5 conferma l’azzeramento del contatore. Indicatore di saturazione dei ltri al carbone attivo : Dopo 400 ore di funzionamento della cappa, 2 brevi lampeggi del Led 1 indicano che é necessario sostituire i ltri a carbone attivo e pulire di nuovo i ltri metallici. Per attivare questa funzione, luci e motore devono essere spenti. Premere il tasto (+) per 10 secondi. 1 lampeggio dei Leds 1, 2, 3, 4 e 5 = funzione disattivata. 2 lampeggi dei Leds 1, 2, 3, 4 e 5 = funzione attivata. Il procedimento di sostituzione della cartuccia al carbone attivo é indicato al paragrafo 3 (Sistema lr- trante) Congurazione per ricezione telecomando : La vostra cappa è programmata per funzionare senza il telecomando. Se desiderate utilizzarla con il telecomando, occorrerà imperativamente congurarla tramite la seguente procedura : Con motore e luci spenti, tener premuto il tasto 1 (luci) no al lampeggio della led 1 Due lampeggi della led 1 : telecomando attivato. Un lampeggio della led 1 : telecomando disattivato. Questo apparecchio può essere comandato elettronicamente attraverso un telecomando. È importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando no alla scarica completa Fig. 7. Non riporre il telecomando in prossimità di fonti di calore. Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell’efcacia per quanto riguarda l’assorbimento dei fumi o del vapore, mettere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che produ- cono poco vapore, utilizzare di preferenza le velocità più basse.

• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA. Non lasciate mai amme libere sotto una cappa funzionante. Spegnere la amma o ridurla al minimo per I23

un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato potrebbe inammarsi. 6 MANUTENZIONE Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico. L’apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei ltri metallici. E’ necessario procedere ad una PULIZIA PERIODICA dei ltri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall’utilizzo, per evitare i rischi di incendio.

• Struttura esterna. Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati. Non introdurre alcun oggetto e tanto meno le mani nell’apertura d’evacuazione dell’aria.

• Condotto d’evacuazione. Vericare ogni 6 mesi la buona evacuazione dell’aria viziata. Rispettare le norme nazionali vigenti relative all’evacuazione dell’aria viziata.

• Illuminazione. Prima di effettuare qualsiasi intervento sull’apparecchio, mettere l’interruttore di accensione delle lam- pade in posizione spenta. Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

• In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà vericare l’apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l’utilizzo di attrezzature apposite.

• Staccare la spina dell’apparecchio.

• Esigete sempre l’utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell’apparecchio e metterebbe ne al contratto di garanzia.

• Per ordinare i pezzi di ricambio, indicare il numero dell’apparecchio che si trova sull’etichetta segnaletica.

• Solo la fattura d’acquisto farà fede ai ni dell’applicazione della garanzia contrattuale. Questa garanzia non copre: - L’illuminazione : lampade ad incandescenza, alogene. - I ltri. In quanto sono considerati come materiali di consumo. 8 NOTE Quest’apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, signica che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati.Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali riuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.24 Le agradecemos la conancia que nos participan ustedes elegiendo un aparato de la gama Roblin quien fue el objeto de toda nuestra atención en su concepción y realisación. Para que les de entera satisfac- ción, les aconsejamos ustedes leer con atención esta noticia que les explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones. Esta noticia de instrucciones esta utilizada para varios aparatos. Puede contener descripciones de ac- cessorios no utilizados en su proprio aparato. 1 CONEXION ELECTRICA
