MODE D'EMPLOI Helios4 900 Murale ROBLIN

Mode d’emploi et installation

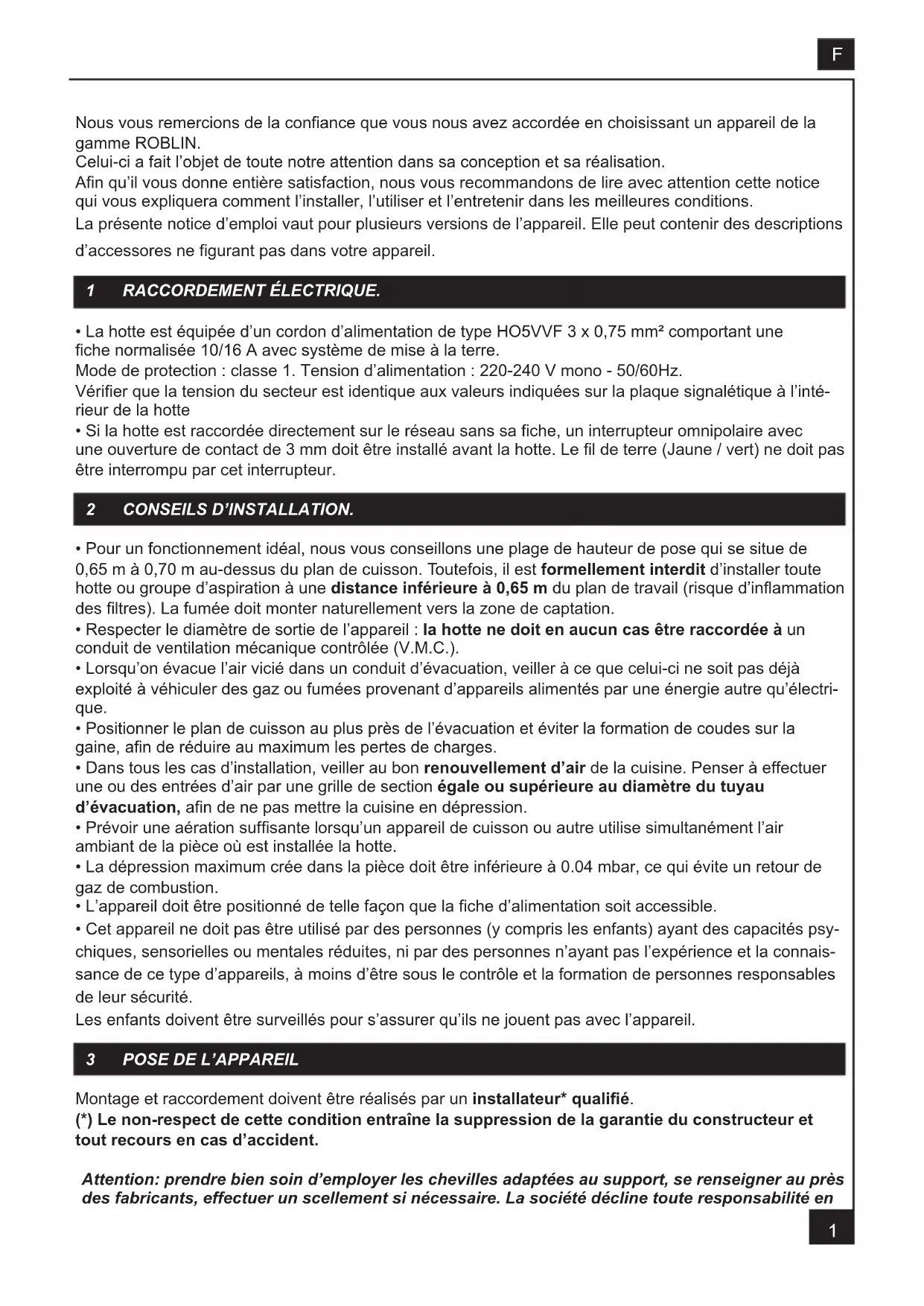

F Nous vous remercions de la conance que vous nous avez accordée en choisissant un appareil de la

Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation.

An qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice

qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.

La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions

d’accessores ne gurant pas dans votre appareil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une

che normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d’alimentation : 220-240 V mono - 50/60Hz.

Vérier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l’inté-

• Si la hotte est raccordée directement sur le réseau sans sa che, un interrupteur omnipolaire avec

une ouverture de contact de 3 mm doit être installé avant la hotte. Le l de terre (Jaune / vert) ne doit pas

être interrompu par cet interrupteur.

2 CONSEILS D’INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de

0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d’installer toute

hotte ou groupe d’aspiration à une distance inférieure à 0,65 m du plan de travail (risque d’inammation

des ltres). La fumée doit monter naturellement vers la zone de captation.

• Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un

conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà

exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’électri-

• Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la

gaine, an de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à effectuer

une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau

d’évacuation, an de ne pas mettre la cuisine en dépression.

• Prévoir une aération sufsante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air

ambiant de la pièce où est installée la hotte.

• La dépression maximum crée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de

• L’appareil doit être positionné de telle façon que la che d’alimentation soit accessible.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psy-

chiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connais-

sance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

3 POSE DE L’APPAREIL.

Montage et raccordement doivent être réalisés par un installateur* qualié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et

tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près

des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en2

cas d’accrochage défectueux dû au perçage et chevillage.

1) Ouvrir le colis de la hotte.

• PERCAGE DU PLAFOND

2) A l’aide d’un l à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement

au plan de cuisson (Fig. 1).

3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer

les centres des différents perçages à effectuer. (Fig 2b)

4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d’habillage Rep. 7.

• FIXATION DU SUPPORT DE HOTTE

5) Percer le plafond à l’endroit de la pose, dont un trou de Ø 40 qui permet le passage de l’alimenta-

tion suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour Ø 10, exclure les

chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n’hésitez pas à le renforcer dans les

combles (Fig. 3). Fixer solidement le support de hotte à l’aide de 4 tiges letées Ø 10 mm.

6) Déposer le diffuseur (Fig. 4).

7) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Votre hotte est réglable en hauteur

par tranche de 50 mm ; les 8 vis 5 x 10 T. Hexagonale se logent dans les trous oblongs permettant une

mise à l’aplomb. (Fig. 5 & 6). L’orientation des commandes est représentée sur le gabarit.

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la

8) Vérier l’aplomb du conduit.

• Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l’appareil (Rep. 6) et raccorder le tuyau exible

à l’évacuation extérieure et à la sortie de l’appareil. Fixer l’ensemble à l’aide de colliers ou de ruban

adhésif appropriés (Fig. 8).

b- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique).

c- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières

(Fig. 6c). Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

d- Vérier de nouveau l’aplomb du conduit.

e- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

• Version Recyclage :

a- Fixer le déecteur R sur le support de conduit.

b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l’appareil (Rep. 6) et

l’entrée du déecteur. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés (Fig. 6c).

c- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique).

d- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières

(Fig. 6c). Veiller à ce que les grilles de sortie soient positionnées en face des sorties du déecteur R.

Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

e- Vérier de nouveau l’aplomb du conduit.

f- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

• POSE DU PLATEAU DE HOTTE

9) Vérier les connecteurs du moteur (Fig. 11)

10) Vérier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspira-

11) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant

une pression sur les languettes A (Fig. 6d)

12) Placer les ltres métalliques.3

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l’utiliser en

mode recyclage, vous devez impérativement la congurer suivant la procédure suivante :

Mise en recyclage ( l’air est ltré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l’enregistrement de la mise en recyclage.

Retour en mode évacuation ( L’air est ltré puis évacué à l’extérieur de l’habitation):

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l’enregistrement de la mise en évacuation extérieure.

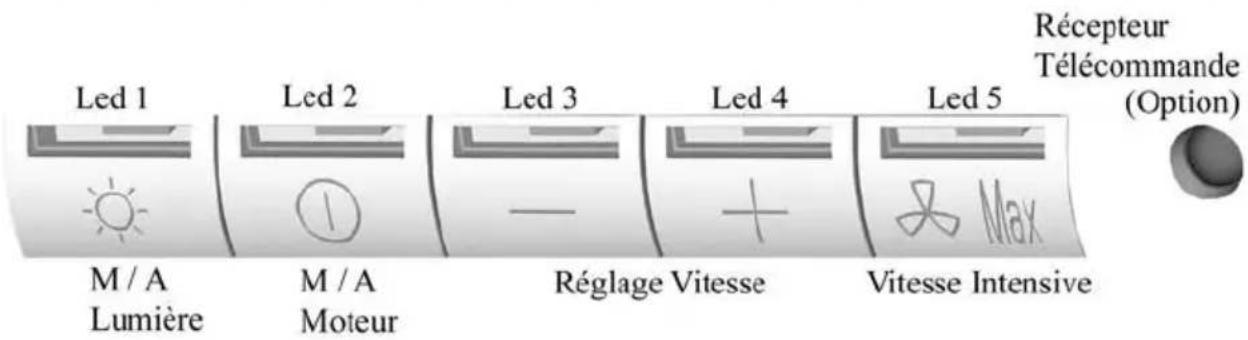

b) Fonctions de base :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l’état de l’éclairage

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modier le débit d’aspiration de

la hotte à l’aide des touches vitesse + et vitesse – , en gardant la touche enfoncée jusqu’à l’obtention de

la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s’allument au fur et à mesure

de l’accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d’aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive

c) Fonctions complémentaires :

• Vitesse intensive temporisée

Pour obtenir une bonne efcacité d’évacuation, nous vous conseillons en début de cuisson une période de

fonctionnement en position intensive. Elle créera un ux d’air permettant de capter les premières fumées

ou vapeurs dès leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

- Mettre le moteur en marche (touche 2), puis sélectionner à l’aide des touches (+) et (-) la vitesse souhaitée

- Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur

Temporisation de 5 minutes de l’arrêt de la vitesse intensive:

Par défaut cette fonction n’est pas activée.

Pour accéder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-) :4

F Un clignotement des Leds 2, 3, et 4 = fonction désactivée.

Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d’arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau

sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l’indication de saturation ltres est désactivée.

Si un arrêt différé de la hotte est programmé, la vitesse intensive commandée manuellement ou temporisée

sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d’arrêter manuellement la vi-

tesse intensive avant l’arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Cette fonction permet, après l’arrêt de la cuisson, d’évacuer les dernières fumées et odeurs résiduelles

et en n de cuisson, d'arrêter totalement la hotte (moteur + éclairage).

Pour accéder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

- 2 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 5 minutes.

- 3 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 10 minutes.

- 4 clignotements des leds 1 & 5 conrmeront l’enregistrement de l’arrêt après 15 minutes.

- 1 seul clignotement des leds 1 & 5 conrmera la suppression de la fonction arrêt différé.

La hotte peut ensuite être mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (sui-

vant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée :

- 1 clignotement = arrêt après 5 minutes

- 2 clignotements = arrêt après 10 minutes

- 3 clignotements = arrêt après 15 minutes

• Indication de saturation des ltres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu’il faut nettoyer les

ltres métalliques (voir paragraphe entretien)

Pour accéder à la remise à zéro de la fonction indiquant la saturation des ltres, la lumière doit être

éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 conrme la

• Indication de saturation des ltres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu’il faut remplacer

les ltres charbon et nettoyer à nouveau les ltres métalliques.

Pour activer la fonction Indication de saturation ltre charbon, la lumière doit être éteinte et le moteur

arrêté. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction désactivée.

2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

• Conguration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l’utiliser

avec la télécommande, vous devez impérativement la congurer suivant la procédure suivante :

Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu’au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit

Fig. 7. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correc-

tement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans

le feu. An de préserver l’environnement, merci de déposer ces piles dans un conteneur approprié.

5 CONSEILS D’UTILISATION

• Pour obtenir une efcacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner

l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée5

pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et

friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL Ne laissez jamais de ammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enammer.

6 ENTRETIEN Déconnecter le câble d’alimentation pour toute intervention électrique.

L’appareil a été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonctionne-

ment et rendement de l’appareil dans le temps.

• Nettoyage des ltres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces ltres à la main (avec un

détergent liquide à l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une

utilisation normale).

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légère-

ment humide. N’utilisez jamais d’éponges ou de chiffons trempés.

N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air.

• Conduit d’évacuation.

Vérier tous les 6 mois le bon écoulement de l’air vicié.

Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

Avant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérier l’appareil et son

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé

que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription

peut compromettre la sécurité de l’appareil.

• Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque

signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes ...

8 REMARQUES Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la

sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnéti-

que et 93/68 relative au marquage CE.

d’une poubelle à roue barrée est attaché à un produit, cela signie que le

produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec

des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez

agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.

Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles

contre l’environnement et la santé humaine.

• Versione Filtrante :

CH Fiche de sécurité class 1, 250 V~ 10A

Plaque Signalétique de la hotte

25 Rue des Rosiers - Sainte Cécile
