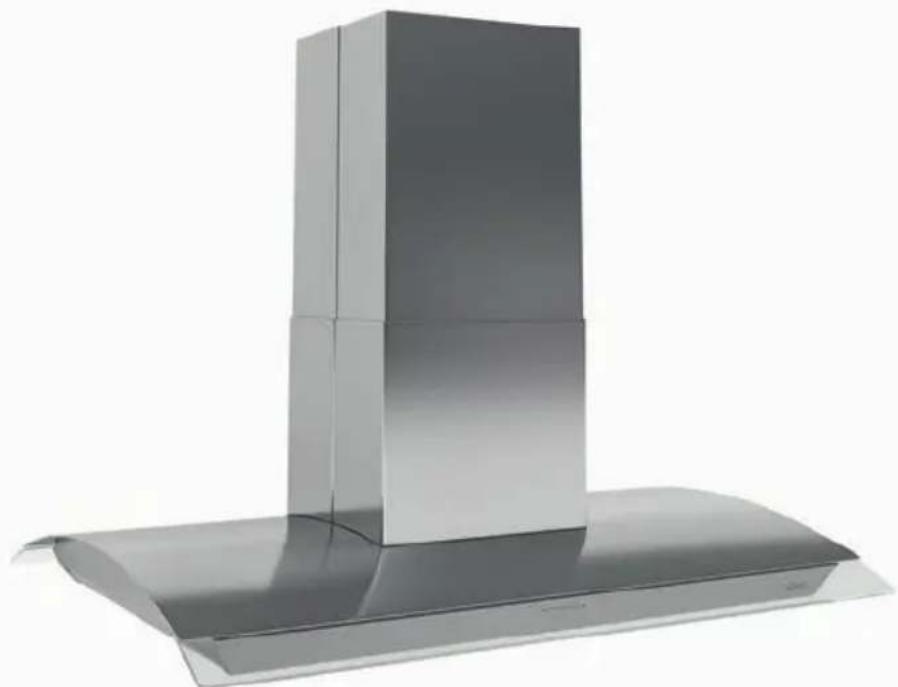

GEBRUIKSAANWIJZING Helios4 900 Murale ROBLIN

GB IT E DE Instructies voor het gebruik en installeren

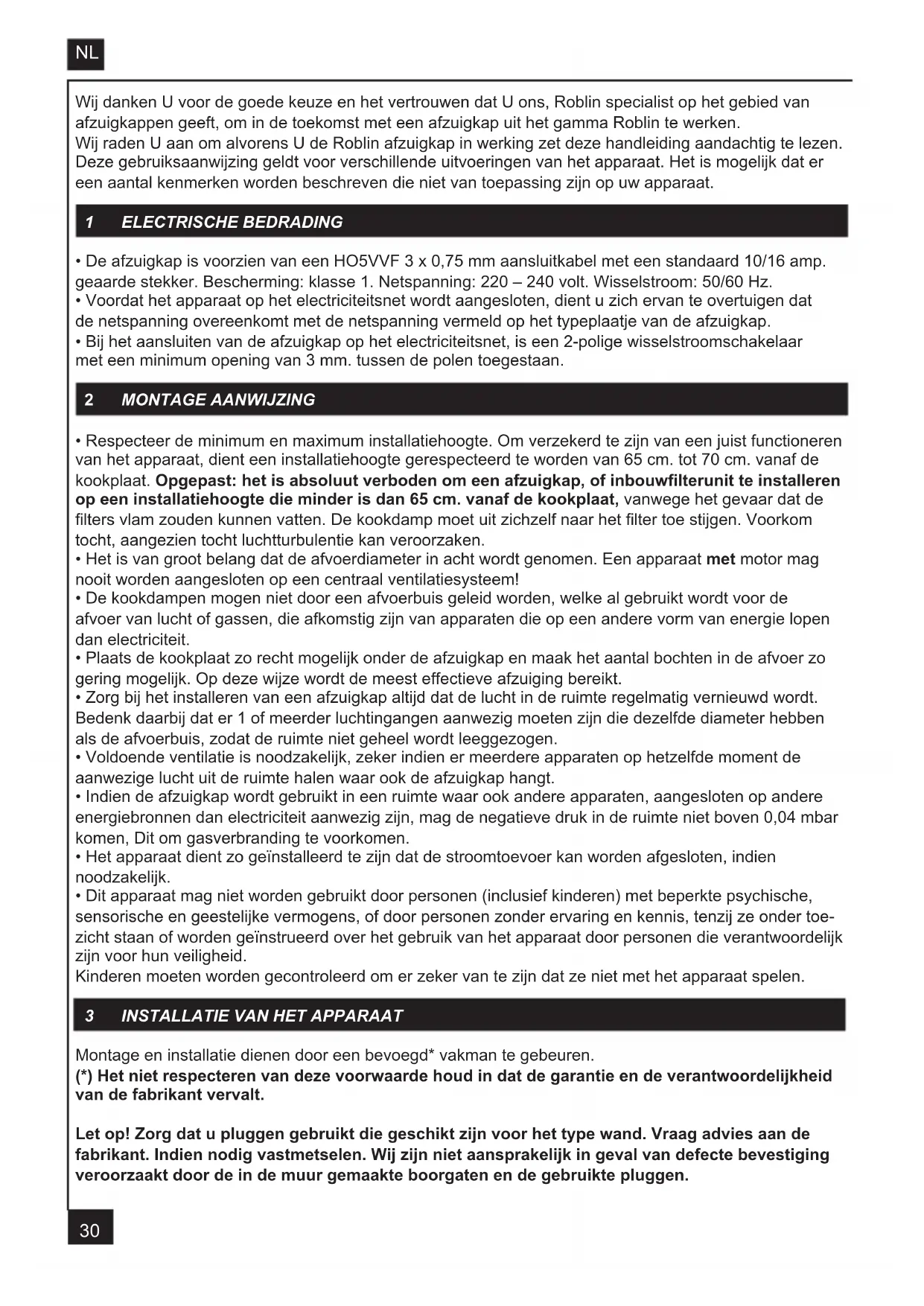

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Roblin specialist op het gebied van

afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Roblin te werken.

Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te lezen.

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er

een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp.

geaarde stekker. Bescherming: klasse 1. Netspanning: 220 – 240 volt. Wisselstroom: 50/60 Hz.

• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat

de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar

met een minimum opening van 3 mm. tussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist functioneren

van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm. vanaf de

kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwlterunit te installeren

op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de

lters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het lter toe stijgen. Voorkom

tocht, aangezien tocht luchtturbulentie kan veroorzaken.

• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag

nooit worden aangesloten op een centraal ventilatiesysteem!

• De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de

afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen

• Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo

gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.

• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt.

Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben

als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.

• Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de

aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.

• Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere

energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar

komen, Dit om gasverbranding te voorkomen.

• Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische,

sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe-

zicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk

zijn voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

3 INSTALLATIE VAN HET APPARAAT Montage en installatie dienen door een bevoegd* vakman te gebeuren.

(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid

van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de

fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging

veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

1) Open de doos van de afzuigkap.

• BORING IN HET PLAFOND

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen

die parallel lopen met de kookplaat (Afb. 1).

3) Plaats de boormal in de juiste stand, waarbij u de getekende parallelle lijnen en het middelpunt uitlijnt

met die van de boormal. Teken de middelpunten af van de verschillende boringen die gemaakt moeten

4) Verwijder de schroeven uit de schacht (Afb. 2a) en verwijder vervolgens de afzuigkapsteun van de

schachtbehuizing (7).

• BEVESTIGING VAN DE AFZUIGKAPSTEUN

5) Doorboor het plafond op de plaats waar de afzuigkap geïnstalleerd moet worden en maak een gat

van Ø 40 voor de doorvoer van de voedingskabel volgens Afb. 2b. Als het plafond van beton is, gebruik

dan 4 gietijzeren pluggen voor Ø 10, gebruik geen plastic pluggen. Als deze bevestiging u niet stevig

genoeg lijkt, aarzel dan niet om deze in de ruimte boven het plafond te versterken. (Afb. 3). Bevestig de

steun van de afzuigkap stevig met 4 schroefstangen van Ø 10 mm.

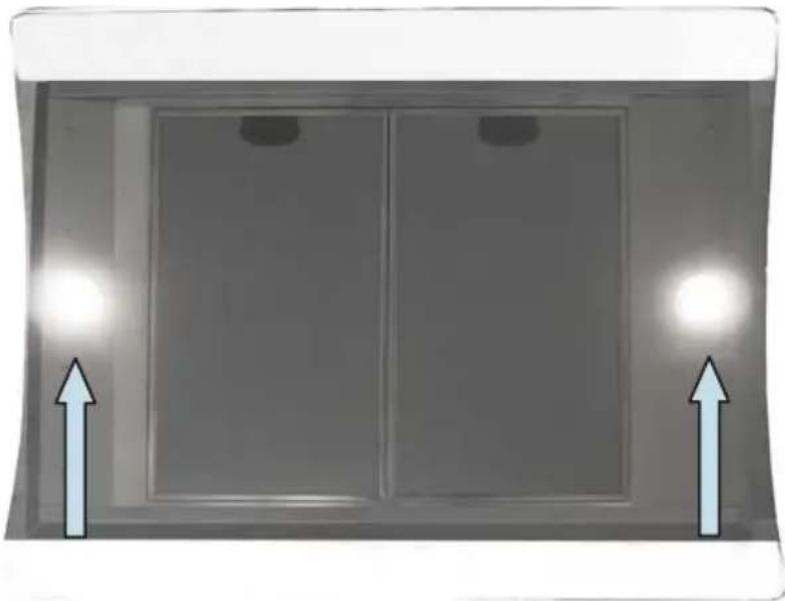

6) Verwijder de lichtdiffusor (Afb. 4).

7) Bevestig de motorkast op de gewenste hoogte op de afzuigkapsteun. Uw afzuigkap is in de hoogte

verstelbaar met stappen van 50 mm. De 8 zeskantschroeven van 5 x 10 T worden in de langwerpige

gaten gestoken waardoor de afzuigkap loodrecht gehangen kan worden. (Afb. 5 & 6). De plaatsing van

de bedieningsorganen is aangeduid op de boormal.

Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd, gezien het gewicht

8) Controleer de loodrechte stand van de schacht.

• Uitvoering met luchtafvoer:

a- Plaats de terugslagklap C op de uitgang van het apparaat (6) en sluit de exibele buis aan op de

afvoer naar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of

b- Maak de elektrische aansluitingen van de afzuigkap (Zie hoofdstuk Elektrische aansluiting).

c- De top van de schacht (7a) optellen bestaande uit 2 elementen die door 6 knoopsgaten worden

verenigd. De top van de schacht vastellen op de steun door de geleverde schroeven te gebruiken au-

tomatisch in worden gesteld.

d- Controleer opnieuw de loodrechte stand van de schacht.

e- de 2 elementen van de onderkant van de schacht (7b) opstellen. (Afb. 9 & 10)

• Uitvoering met recirculatie:

a- Bevestig de deector (R) op de steun van de schacht. (Afb. 6a)

b- Installeer een buis met de geschikte diameter (niet meegeleverd) tussen de uitgang van het apparaat

(6) en de ingang van het deector. Bevestig het geheel met geschikte beugels of kleefband (Afb. 6c).

c- Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting).

d- De top van de schacht (7a) optellen bestaande uit 2 elementen die door 6 knoopsgaten worden

verenigd. In versie recycling, erop toezien dat de roosters van output tegenover de output van deector

R. De top van de schacht vastellen op de steun door de geleverde schroeven te gebruiken automatisch

e- Controleer opnieuw de loodrechte stand van de schacht.

f- de 2 elementen van de onderkant van de schacht (7b) opstellen. (Afb. 9 & 10)

• INSTALLATIE VAN DE PLAAT VAN DE AFZUIGKAP

9) Controleer de stekkers van de motor en breng. (Afb. 11)

10) Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende

11) Bij de uitvoeringen met recirculatie: De cassette met het actieve koolstoflter in zijn compartiment

plaatsen door op de lipjes (A) te drukken. (Afb. 6d)

12) De metalen lters inzetten.

4 BEDIENING A) CONFIGURATIE Uitgang naar buiten of recyclage

Standaard is uw afzuigkap geprogrammeerd om zijn afvoer naar buiten te hebben, wenst U deze op

recyclage te zetten dient U dit te programmeren.

Starten van recirculatie (de vervuilde lucht wordt door de schouw gevoerd via de vetlters en de koolstof-

lters en komt terug in de keuken door de roosters in de schacht).

Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld- ‘OFF’) totdat de 5 ledjes twee keer

knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie.

Omzetten naar afzuiging (de wasemschouw is geschikt voor luchtafvoer naar buiten).

Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld - ‘OFF’) totdat de 5 ledjes één keer

knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer naar buiten.

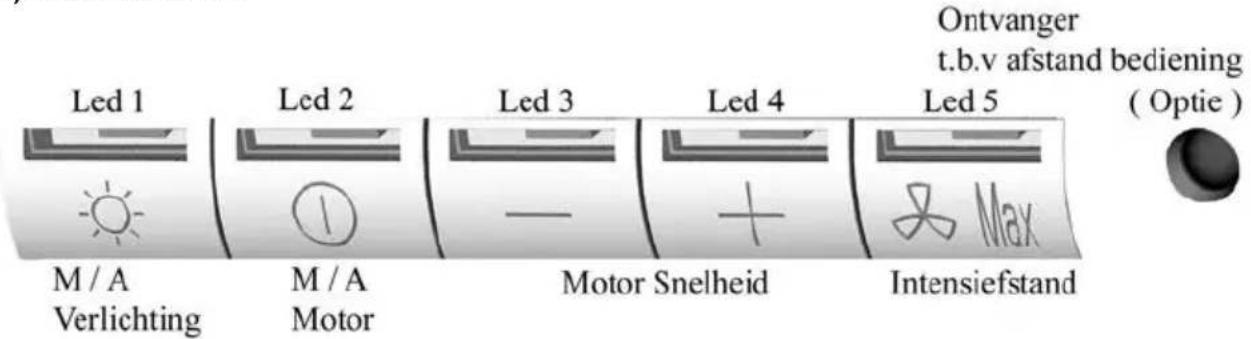

B) BASISFUNCTIES Verlichting : Zet de verlichting aan door op toets 1 te drukken

Motor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de – en + toets regelt U het

afzuigvermogen van de afzuigkap.

Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen.

Led 2 = minimum afzuigvermogen ( bij weinig rook & damp)

Led 2 & 3 = normaal afzuigvermogen

Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp)

Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt.

C) BIJKOMENDE FUNCTIES Intensief stand

Voor het beste effect geldt het advies de schouw enkele minuten vóór het koken in te schakelen (in de

intensief stand). Om deze extra functie te gebruiken, kunt u het volgende doen:

- Toets led 2 “aan” om de motor aan te zetten en verander de snelheid door de + of de – te toet-

sen, totdat de gewenste snelheid is bereikt..

- Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit

Het advies geldt, dat de intensief stand tot ongeveer 5 minuten na het koken aan moet staan.

Automatisch uitschakelen.

Automatisch uitschakelen van de intensief stand na 5 minuten is mogelijk.

De wasemschouw is uitgerust met deze functie, maar is nog niet ingesteld. Om dit in te stellen, kunt u het

volgende doen: De verlichting en de motor moeten uitgeschakeld zijn. Druk op de – toets totdat de leds

- 1 keer knipperen van led 2, 3 en 4 = de functie staat uit.

- 2 keer knipperen van led 2, 3 en 4 = de functie staat aan.

Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in

te drukken. Terwijl de timer van 5 minuten loopt, is de lterindicator uitgeschakeld. Als de functie Auto-

matisch uitschakelen is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief

stand uitschakelen samen met de automatische uitschakelfunctie.

Deze functie laat U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de

keuken af te voeren. Bij het beëindigen van het koken zet U de afzuigkap af. Om het naloop pro-

gramma aan te zetten moet de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

- 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.

- 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10 min.

- 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.

- 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal lters :

Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geven

Dat de metaal lters dienen gereinigd te worden. ( zie onderhoud)

Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan

Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevesti-

gen het op nul zetten van deze functie.

Indicatie verzadiging van de carbon lters :

Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon

dienen vervangen te worden.

Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan

Druk vervolgens op de + toets gedurende 10 seconden.

Voor vervanging van de carbon lters (zie recyclage)

leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst.

leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst.

Instellingen voor gebruik van afstandbediening :

De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze mogelijkheid in te

stellen, kan de functie worden geactiveerd:

Door led ‘1’ (verlichting) in te drukken terwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit

geeft aan dat de functie in werking is.

Eén keer knipperen van led 1 betekent functie staat uit - ‘OFF’.

Twee keer knipperen van led 1 betekent functie aan –‘ON’.

Let op! De afstandbediening werkt op standaard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aan-

gegeven in guur 7. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik

van de afstandbediening. De batterijen moeten op de juiste wijze worden vernietigd en nooit worden

blootgesteld aan hitte.

Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat

voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig

damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

• Zeer belangrijk : ambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit bran-

den zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand

wanneer de pan verwijderd wordt.

• Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand

kan leiden in de afzuigkap.

6 ONDERHOUD Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze

kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de lters:

De lters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen

handmatig worden schoongemaakt d.m.v. een warm sopje waarin de lters worden gespoeld, of in de

Deze maatregel voorkomt het gevaar van brand.

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie

een vochtige doek wordt aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v.

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de

lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze kan

de aansluitingen van het apparaat controleren.

• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende instal-

lateur, aangezien speciaal gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer

bevindt zich op het identicatieplaatje dat op de afzuigkap geplaatst is.

• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele

Onze garantie dekt geen vervanging van :

- lampen, halogeenspots

8 OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische

veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en

93/68/EEG inzake de CE markering.

van een doorstreepte vuilnisemmer op wielen op een product is

bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd

ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd

en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzame-

lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke regle-

mentering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een

correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid

Halogeen Verlichting

Typeplaatje van de afzuigkap
