Vizio Verre 900 Murale - Cappa ROBLIN - Manuale utente e istruzioni gratuiti

Marca	ROBLIN
Modello	Vizio Verre 900 Murale
Tipo di prodotto	Cappa murale
Larghezza	90 cm
Altezza	60 cm (minima)
Profondità	50 cm
Peso	20 kg
Alimentazione	220-240 V, 50/60 Hz
Potenza motore	300 W
Portata d'aria max	650 m³/h
Livello sonoro max	65 dB(A)
Illuminazione	LED integrato
Comandi	Tattili con display
Funzioni	Aspirazione, ricircolo, timer, spegnimento automatico
Filtri	Filtro antigrasso metallico (lavabile), filtro al carbone (opzionale)
Manutenzione e pulizia	Pulire il filtro antigrasso ogni mese; superficie in vetro con panno morbido e detergente delicato
Sicurezza	Spegnimento automatico, sicurezza bambini (blocco tattile)
Ricambi e riparabilità	Indice di riparabilità: 7.0/10; pezzi disponibili: motore, comandi, filtri, illuminazione
Informazioni generali	Garanzia 2 anni; installazione consigliata da professionista

Domande frequenti - Vizio Verre 900 Murale ROBLIN

Come installare la cappa Vizio Verre 900 Murale?

L'installazione deve essere eseguita da un professionista qualificato. La cappa deve essere fissata saldamente al muro a un'altezza di 65-75 cm sopra il piano di cottura. Utilizzare i tasselli e le viti forniti. Assicurarsi che il condotto di scarico sia correttamente collegato (versione aspirazione) o che i filtri al carbone siano installati (versione ricircolo).

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti ogni mese. Rimuoverli e lavarli in lavastoviglie a 65°C o a mano con acqua calda e sapone. Asciugarli completamente prima di rimetterli.

Come cambiare il filtro al carbone?

Il filtro al carbone viene utilizzato in modalità ricircolo. Deve essere sostituito ogni 3-6 mesi a seconda dell'uso. Aprire il pannello di accesso, rimuovere il vecchio filtro, inserire quello nuovo rispettando la direzione indicata e richiudere.

La cappa fa rumore, è normale?

Un leggero rumore è normale, soprattutto ad alta velocità. Se il rumore è anomalo, verificare che i filtri non siano ostruiti, che la cappa sia ben fissata e che nessun oggetto sia a contatto con il motore o le pale.

Come utilizzare la funzione timer?

Premere il tasto Timer sul pannello tattile. È possibile impostare la durata da 1 a 15 minuti. La cappa si spegnerà automaticamente al termine del conto alla rovescia.

Posso usare la cappa senza illuminazione?

Sì, l'illuminazione può essere accesa o spenta indipendentemente dalla ventilazione. Utilizzare il tasto Luce per controllare l'illuminazione LED.

Come attivare la sicurezza bambini?

Tenere premuto il tasto di blocco (icona lucchetto) per 3 secondi per attivare la sicurezza bambini. I tasti saranno quindi inattivi. Ripetere l'operazione per disattivare.

Cosa fare se la cappa non si accende?

Prima verificare l'alimentazione elettrica e l'interruttore automatico. Assicurarsi che la sicurezza bambini non sia attivata. Se il problema persiste, contattare il servizio post-vendita.

Qual è l'altezza di installazione consigliata?

La distanza tra il piano di cottura e la parte inferiore della cappa deve essere di 65-75 cm per una cottura elettrica e di 75-85 cm per una cottura a gas.

Dove trovare i ricambi?

I ricambi (filtri, motore, comandi) sono disponibili presso il servizio clienti Roblin o sui siti di ricambi autorizzati. Utilizzare il riferimento del modello per ordinare.

MANUALE UTENTE Vizio Verre 900 Murale ROBLIN

Istruzioni per l'uso e l'installazione

Cappa

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSICLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

• La cappa è dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm ² e comporta una spina normalizzata 10/16 A con sistema di terra.
  Protezione : classe 1. Tensione di alimentazione : 220-240 V mono - 50/60 Hz.
  Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa.
• Se la cappa è collegata direttamente all'impianto elettrico senza la sua spina, è necessario installare prima della cappa un interruttore omnipolare con un'apertura di contatto di 3 mm.senza interrompere il filo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consigliamo un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
• Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
• Qualora l'aria viziata fosse scaricata in un condotto d'evacuazione, verificare che quest'ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
• In tutti i casi di installazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.
• Prevedere un'aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
  • L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
  I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un installatore qualificato *.

(*) Il non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio.

1) Tracciare sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il montaggio della cappa (Fig. 1, rif. 1); questa operazione serve ad effettuare l'allineamento verticale delle diverse parti della cappa.

2) Posizionare il supporto del camino sulla parete (Fig. 1, rif. 2), allineando il suo centro sulla linea verticale, ad 1-2 mm.dal soffitto o dal limite superiore. Segnare sulla parete i due fori asolati del supporto. Forare la parete con una punta ∅ 8 mm e fissare il supporto (Rif. 2) usando le viti (12a) 4.5 x 50 ed i tasselli in dotazione.
3) Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di:

d = 1070 min (misura senza fondale).

d = altezza fondale (400 mm) + 670 mm (misura con fondale). La misura H é l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (Rif. 3).

Definire la posizione della parte bassa della cappa (rif 3) per fissare i supporti (Fig3, rif 4).

- Fondale (opzionale): L'altezza della cappa dal piano di cottura è determinata, in questo caso, dall'altezza del fondale B e dalla eventuale alzatina del piano di lavoro. Il fondale va montato prima di montare il corpo cappa, e, se si desidera fissarlo contro la parete sia nella parte superiore che nella parte inferiore, è necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relativo piano superiore. Essendo questa operazione complessa, va effettuata esclusivamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

4) Montaggio del corpo cappa : Appendere la cappa (rif 5) sui supporti murali. Perfezionare l'allineamento dell'insieme dall'esterno con l'aiuto delle viti dei supporti TH 5 x 25 el'inclinazione con l'aiuto delle 2 viti 5 x 25 mm TC. Dopo aver effettuato tutti gli allineamenti dell'insieme della cappa, bloccarla con una vite di fissagiopositivo (rif 8) per garantirne la sicurezza. Questa vite è reperibile grazie ad un'etichetta colorata esi trova nella parte alta della struttura della cappa.

5) Connessione

- Per la versione evacuazione esterna :

a- Mettere la valvola di non ritorno (Rif. 8) sull'uscita dell'apparecchio (Rif. 6), )Incastrare l'elemento del tubo telescopico e raccordare il tubo flessibile (Fig. 6) all'evacuazione esterna ed all'uscita dell'apparecchio. Fissare l'assieme tramite collari o nastro adesivo appropriati.

b- Togliere i filtri metallici, poi verificare che il connettore del cavo di alimentazione sia ben inserito nella presa del motore (Fig. 5). Raccordare elettricamente la cappa (vedi paragrafo Collegamento Elettrico) e verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.

c- Infilare la parte alta del camino nella parte bassa del camino telescopico (Fig. 1, rif. 7a & b) Fissarla al supporto (Rif. 2) con 2 viti M4 fornite (Rif. 12c). Far scivolare il camino inferiore fino al blocco motore. d- Fissare i 3 deflettori Rif. 9.

• Per installazione in versione filtrante:

a- Fissare il deflettore (Rif. R) al supporto del camino superiore. Il deflettore è fissato con le stesse viti del supporto del camino superiore (Fig. 2, Rif. 2)

b- Istallare un tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio ed all'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati.

c- Togliere i filtri metallici, poi verificare che il connettore del cavo di alimentazione sia ben inserito nella presa del motore (Fig. 5). Raccordare elettricamente la cappa (vedi paragrafo Collegamento Elettrico) e verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.

d- Posizionare le cartucce a carbone attivo negli appositi alloggiamenti, esercitando una pressione sulle linguette A (Fig. 4).

e- Camino superiore: Allargare leggermente i due bordi laterali (Fig. 7, Rif. 7a) ed agganciarli dietro. Infilare la parte alta del camino nella parte bassa del camino telescopico (Fig. 1, Rif. 7a & b) Fissare il camino superiore al supporto (Rif. 2) con 2 viti M4 fornite (Rif.12c) poi far scivolare il camino inferiore fino al blocco motore.

f- Fissare i 3 deflettori Rif.9.

- Per la versione senza motore e senza camino :

Nota: Le figure 7 e 8 corrispondono alle versioni senza motore e senza camino (SMC o WMC).

Per questa versione è necessario installare sul motore a distanza così indicato pagine A22 a 25, un kit filtro Rep. 10 fornito con el cappa.

4 FUNZIONAMENTO

Tasto	Funzione	Display
A Accende e spegne il motore di as pirazione all'ultima velocità utilizzata.		Visualizza la velocità impostata.
B Decrementa la velocità di esercizio. Diminuiscono i segmenti accesi.
C Incrementa la velocità di esercizio. Aumentano i segmenti accesi.
D Attiva la velocità intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.		Lampeggia I e i segmenti sul Display sono tutti accesi.Si disattiva premendo il Tasto.
E Attiva il motore ad un a velocità che consente un'aspirazione di 100 m3/h per 10 minuti ogni ora, terminati il motore si ferma.		Visualizza 24 e i segmenti sul Display da tutti accesi si spengono uno alla volta ciclicamente.Si disattiva premendo il Tasto.
F	Attiva lo spegnimento automatico ritardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore.	Visualizza il simbolo di un Orologio che lampeggia.Si disattiva premendo il Tasto.
G	Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 2 Secondi.	Dopo 100 ore di Funzionamento Visualizza il simbolo Goccia per segnalare la saturazione dei Filtri Metallici.Dopo 200 ore di Funzionamento Visualizza C per segnalare la saturazione dei Filtri al Carbone Attivo.
H	Accende e spegne l'impianto di illuminazione.

Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia del Vetro, quando la Cappa ha il Motore e le Luci spente.

Premendo per circa 5 Secondi il tasto F (Delay) si può abilitare o disabilitare il Blocco Tastiera che è sempre confermato con un Beep e un'animazione sulla barra motore del display.

5 CONSICLI DI UTILIZZO

• Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse.
• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo per un tempo ridotto e sotto sorveglianza.

- Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

- Struttura esterna.

Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

- Condotto d'evacuazione.

Verificare ogni 6 mesi la buona evacuazione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

- Illuminazione.

Prima di effettuare qualsiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

• In caso di anomalia di funzionamento, avvisare il vostro installatore il quale dovrà verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
• Staccare la spina dell'apparecchio.
• Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
• Per ordinare i pezzi di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
• Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuale.

Questa garanzia non copre:

- L'illuminazione : lampade ad incandescenza, alogene.

- I filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativa alla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono esere riciclati e riutilizzati. Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.

d = altura del panelò (400 mm) + 670 mm (con panel).

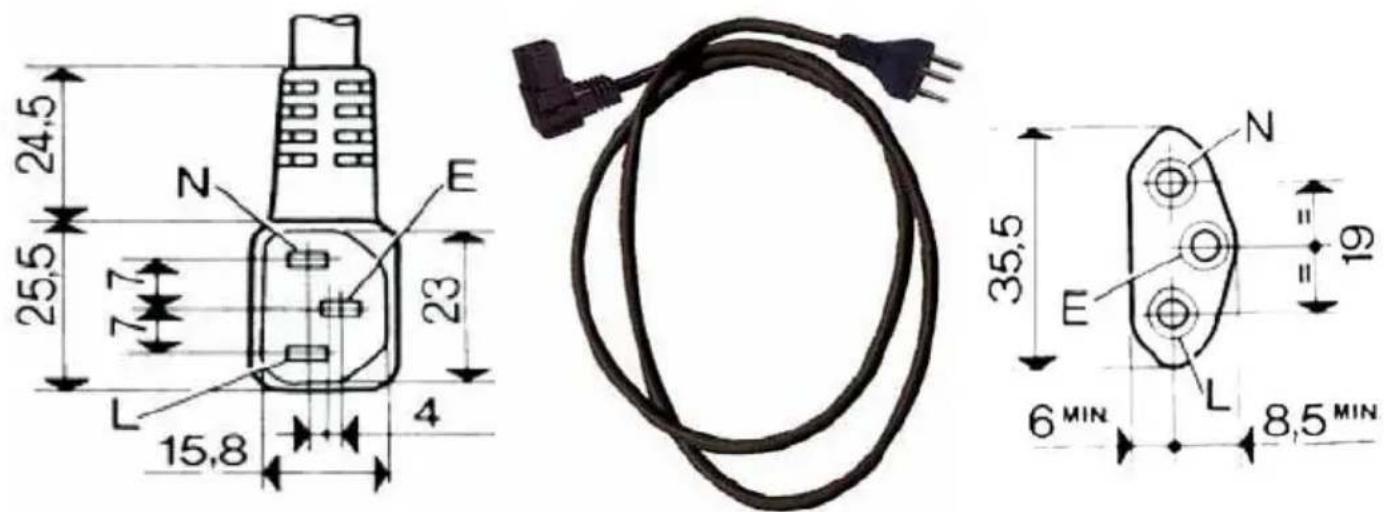

Spira di sicurezza classe 1, 250 V\~ 10A 2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

Crédence (Option) Splachback (Optional) Rückwand (Optional) Fondale (Opzionale) Panel (Opcional) Spatscherm (Optie)

Etichetta all'interno della cappa

Etiqueta de la campana

Kit filtro - Versione senza motore
