| Tipo di prodotto | Cappa aspirante (da parete) |
| Marca | Roblin |
| Modello | Opéra 2900 Murale |
| Tipo di montaggio | Montaggio a parete |
| Larghezza | 90 cm |
| Forma costruttiva | Cappa a testa libera |
| Modalità operative | Possibile funzionamento in aspirazione e ricircolo |
| Classe di efficienza energetica | A+ |
| Portata massima (aspirazione) | 650 m³/h |
| Portata massima (ricircolo) | 550 m³/h |
| Livello di rumore (max.) | 65 dB(A) |
| Illuminazione | LED, 2x 3 W |
| Filtro | Filtro antigrasso metallico, lavabile in lavastoviglie |
| Comando | Comando touch elettronico |
| Velocità | 3 |
| Dimensioni (L x A x P) | 900 x 700 x 500 mm |
| Peso | circa 20 kg |
| Tensione | 230 V / 50 Hz |
| Potenza collegata | 200 W |
| Accessori | Filtro a carbone attivo per ricircolo (retrofit) |
| Contenuto della confezione | Cappa, materiale di montaggio, manuale di istruzioni |
Domande frequenti - Opéra 2900 Murale ROBLIN
Domande degli utenti su Opéra 2900 Murale ROBLIN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa in formato PDF gratuitamente! Trova il tuo manuale Opéra 2900 Murale - ROBLIN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Opéra 2900 Murale del marchio ROBLIN.
MANUALE UTENTE Opéra 2900 Murale ROBLIN
Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
- Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
- Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'estemo, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
- In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
USO
- La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa. - Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
- I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
- "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
- Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Rif. Q.tà Componenti di Prodotto
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 2 | 1 | Camino Telescopico formato da: |
| 2.1 | 1 | Camino Superiore |
| 2.2 | 1 | Camino Inferiore |
| 8 | 1 | Griglia Direzionata ø 125 mm |
| 9 | 1 | Flangia di Riduzione ø 150-120 mm |
| 10 | 1 | Flangia con Valvola |
| 14.1 | 2 | Prolunga Raccordo Uscita Aria |
| 15 | 1 | Raccordo Uscita Aria |
Rif. Q.tà Componenti di Installazione
| 7.2.1 2 Staffe Fissaggio Camino Superiore | ||
| 7.3 1 Staffa Sostegno Raccordo | ||
| 11 | 8 | Tasselli |
| 12a | 8 Viti 4,2 x 44,4 | |
| 12c | 6 Viti 2,9 x 6,5 | |
| 12e | 2 Viti 2,9 x 9,5 | |
| Q.tà | Documentazione | |
| 1 | Libretto | Istruzioni |


Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:
- una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
- una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.
- Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
- Segnare i centri dei Fori della Staffa.
- Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
- Segnare i centri dei Fori della Staffa.
- Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimento, e 320 mm sopra la linea Orizzontale di riferimento.
- Ripetere questa operazione dalla parte opposta.
- Forare 8 mm i punti segnati.
- Inserire i tasselli 11 nei fori.
- Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
- Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.
- Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.
Montaggio Corpo Cappa
- Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
- Agganciare il Corpo Cappa alle Viti 12a.
- Serrare definitivamente le Viti 12a di supporto.
- Agire sulle Viti Vr per livellare il Corpo Cappa.
- Nel caso si ritenga opportuno è possibile assicurare la cappa al muro per mezzo di altre viti con tassello, posizionabili dall'interno del corpo cappa.

Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120 mm, la cui scelta è lasciata all'installatore.

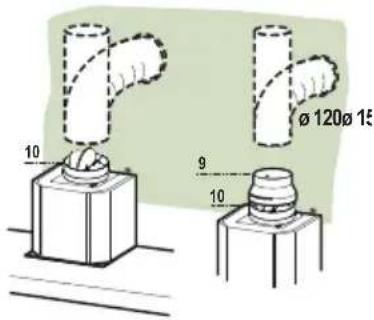

Collegamento tubo ∅ 150
- Inserire la Flangia ø 150 10 sull'Uscita del Corpo Cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Collegamento tubo ø 120
- Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sulla flangia 150 10 precedentemente installata.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE
- Praticare un foro ø 125 mm sull'eventuale Mensola soprastante la Cappa.
- Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
- Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120 mm.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
- Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

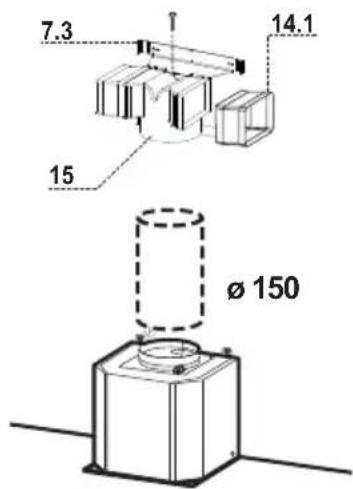

USCITA ARIA VERSIONE FILTRANTE
- Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
- Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
- Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo

CONNESSIONE ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

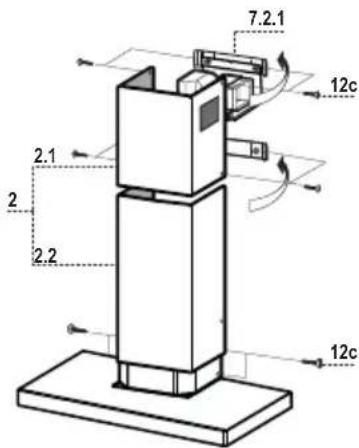

- Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

- Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
- Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.
Camino inferiore
- Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
- Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2.9 x 9.5) in dotazione.


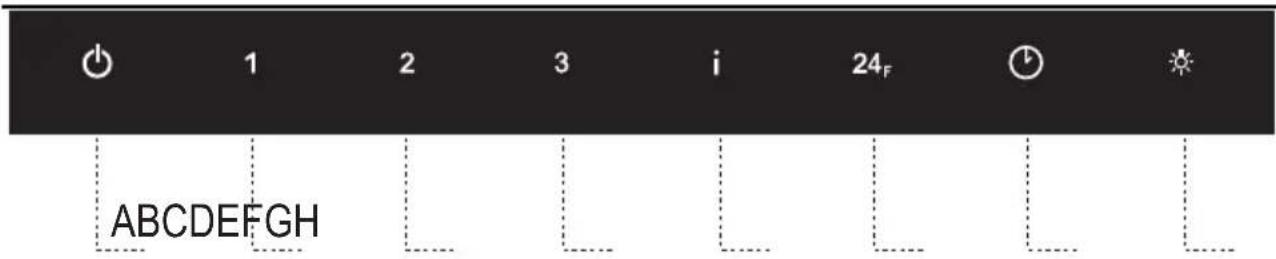

Quadro comandi
| Tasto | Funzione Led | |
| A | Spegne il Motore. I Leds di indicazione della Velocità del | motore si spengono. |
| Premuto per 5 Secondi Attiva / Disattiva la modalità Blocco Tastiera. | Tutti i Led si accendono ciclicamente eseguono una sequenza di accensione. | |
| B | Attiva la prima velocità. I Leds di prima velocità e Off motore si accendono. | |
| C | Attiva la seconda velocità. I Leds di seconda velocità e Off motore si accendono. | |
| D | Attiva la terza velocità. | I Leds di terza velocità e Off motore si accendono. |
| E | Attiva la velocità Intensiva, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata.Si disattiva premendo il Tasto o spegnendo il Motore. | Lampeggia una volta al secondo. |
| Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo.Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi. | 2 lampeggi Led Tasto A.1 lampeggio Led Tasto A. | |
| F | Attiva la funzione 24H dove il motore si accende ad una velocità che consente un'aspirazione di 100 m3/h per 10 minuti ogni ora. Tale modalità non è attivabile se è attiva l'Intensiva o il Delay.Per disattivarlo, si preme di nuovo il tasto. | I Leds di velocità 24H e Off motore si accendono. |
| Con l'allarme filtri in corso premendo il tasto per circa 5 secondi si effettua il reset dell'allarme. Tali segnalazioni sono visibili solo a motore spento. | Terminata la procedura si spegne la segnalazione precedentemente visualizzata:24H LampeggianteSegnala la necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.24H LampeggianteSegnala la necessità di sostituire i filtri al carbone attivo e devono anche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa. | |
| G | Attiva il Delay, lo spegnimento automatico ritardato del Motore e dell'Impianto d'Illuminazione di 30'.Si disattiva premendo il tasto o spegnendo il motore. | Il Led Delay si accende. |
| Tenendo il tasto premuto per 5 secondi si abilità il telecomando.Tenendo il tasto premuto per 5 secondi si disabilità il telecomando. | 2 lampeggio Led Tasto A.1 lampeggi Led Tasto A. | |
| H | Premuto brevemente accende e spegne l'impianto di illuminazione alla massima intensità. | Il Led Luci si accende. |
| Tenendo il tasto premuto per 2 secondi si accendono le Luci di Cortesia (se previste). | ||
Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse).
• Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando lampeggia il Led 24H o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto F (24H) per 5 secondi.
Pulizia Filtri Antigrasso Metallici Autoportanti
- Togliere i Filtri uno alla volta, sostenendoli con una mano mentre con l'altra si tira la leva verso il basso.
- Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna

Il Filtro antiodore al Carbone attivo è presente solo sulle Cappe in Versione Filtrante, ha la funzione di trattenere gli odori del flusso d'aria che lo attraversa fino a raggiungere la saturazione. Non è lavabile e non è rigenerabile, va sostituito quando sul display lampeggia il Led 24H o almeno ogni 4 mesi. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.
Attivazione del segnale di allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
- Spegnere le Luci e il Motore di aspirazione.
- Premere il Tasto E (Intensiva) sino alla conferma:
• 2 lampeggi Leds Off Motore - Allarme saturazione Filtro Carbone attivo ATTIVATO - 1 lampeggio Leds Off Motore - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto F (24H) per 5 secondi.
Sostituzione Filtro
• Togliere i Filtri antigrasso metallici.
- Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
- Montare il nuovo Filtro agganciandolo nella sua sede.
- Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE
Lampade alogene da 20 W
- Togliere il bloccavetro metallico a pressione facendo leva sotto la ghiera, sostenendolo con una mano.
- Estrarre la lampadina alogena dal portalampada.
- Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del portalampade.
- Rimontare il bloccavetro a pressione.
