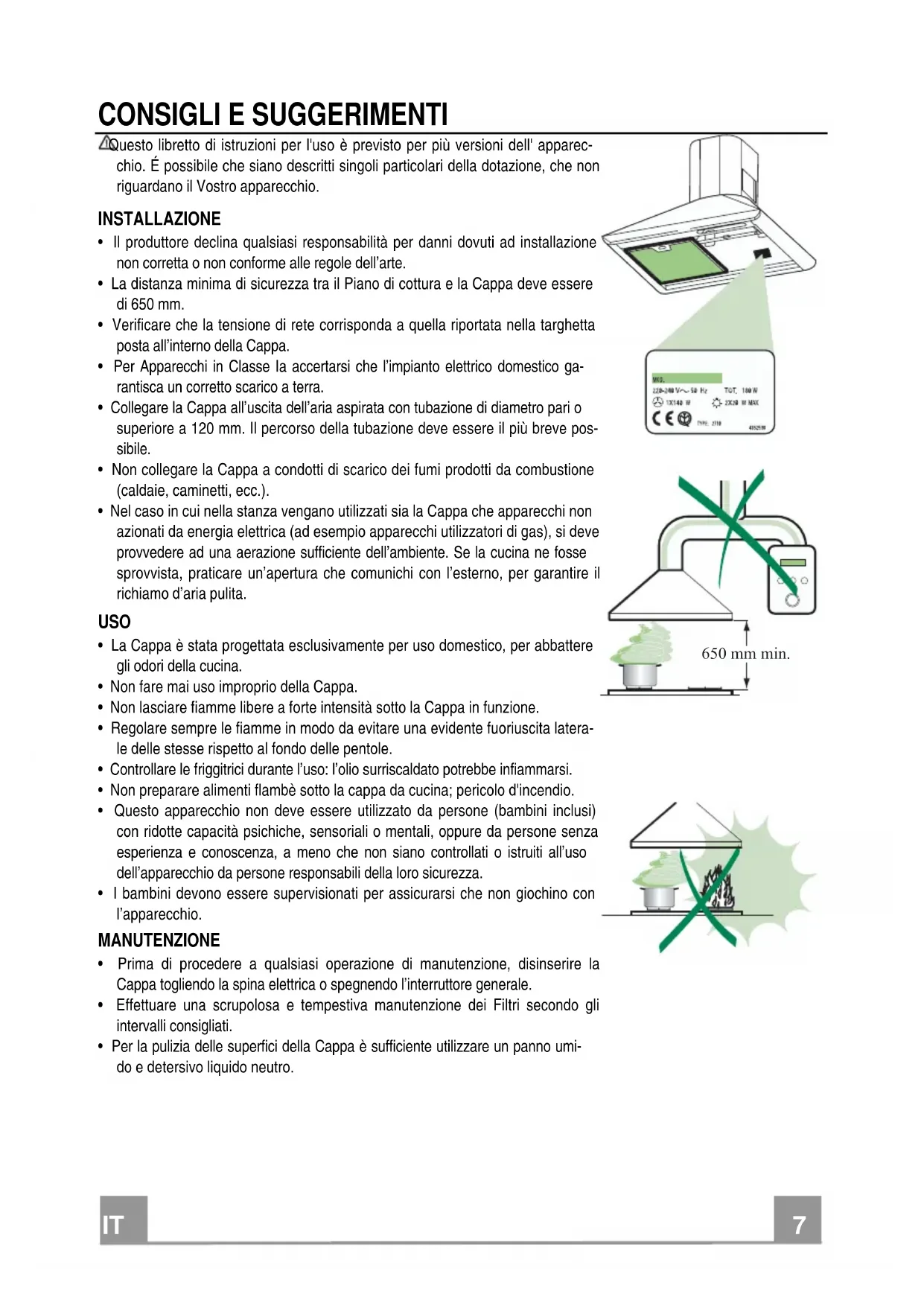

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa delve essere di 650 mm.

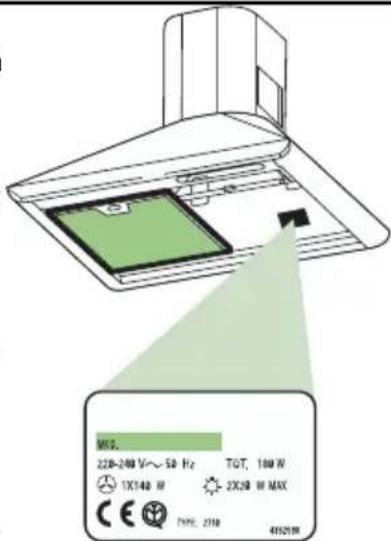

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.

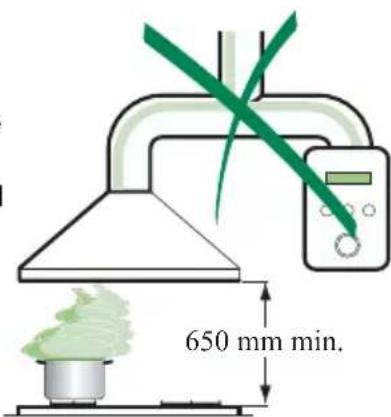

• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
  Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina
  Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libero a forte intensità molto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
  Controllare friggitrici durante l'uso; l'olio surriscaldato potrebbe infiammarsi.
  Non preparare alimenti flambé sotto la cappa da cucina: pericolo d'incendio.
• Questo appearecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona senza esperienza e conoscenza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
  I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

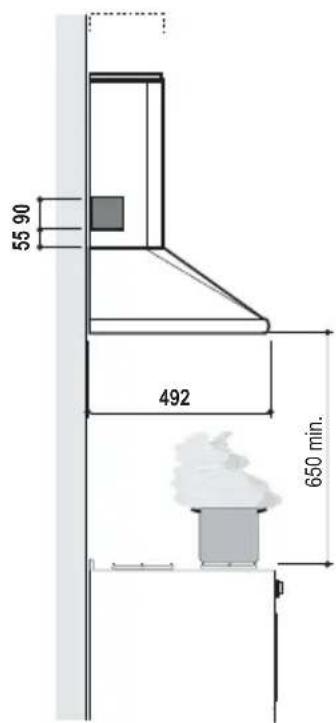

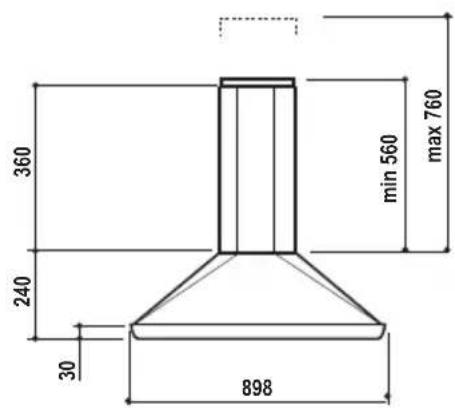

Ingombro

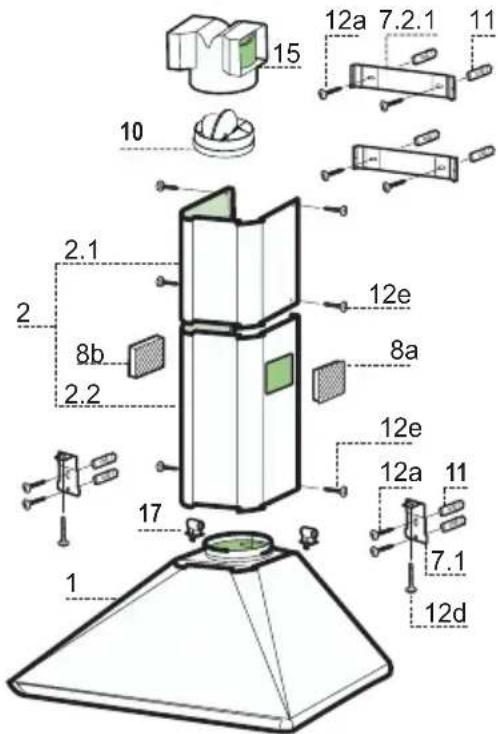

Componenti

Rif. Q.tà Componenti di Prodotto

1 Corpo Cappa completo di: Comandi, Luce, Filtri

2 1 Camino Telescopico formato da:

2.1 1 Camino Superiore

2.2 1 Camino Inferiore

8a 1 Griglia direzionata Destra

8b 1 Griglia direzionata Sinistra

10 1 Flangia con valvola

15 1 Raccordouscita Aria

17 2 Boccole Fissaggio Camino Inferiore

Rif. Q.tà Componenti di Installazione

7.1 2 Staffe Fissaggio Corpo Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

11 8 Tasselli

Q.tà Documentazione 1 Libretto Istruzioni

Foratura Parete e Fissaggio Staffe

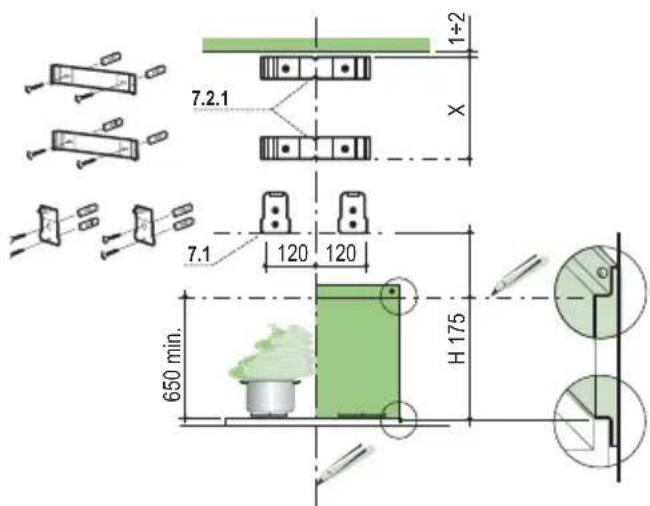

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650mm min. sopra il Piano di Cottura, per installazione alla Fondale; alla quota H (H = altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicate la Staffa 7.2.1 a 1 - 2mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 120mm alla linea Verticale di riferimento, e 175mm sulla linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
  Ripeterequesta operazione dallaparte opposa

FONDALE (OPZIONALE)

Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo esta operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa-reete,centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare 8mm i puncti segnati.
• Inserire i tasselli 11 nei fori.
  Fissare le Staffe,utilizzando le Viti 12a (4.2 x 44.4) in dotazione.
  Fissare il Fondale, se presente, utilizzando le Viti 12a (4.2 x 44.4) in dotazione.

Montaggio Corpo Cappa

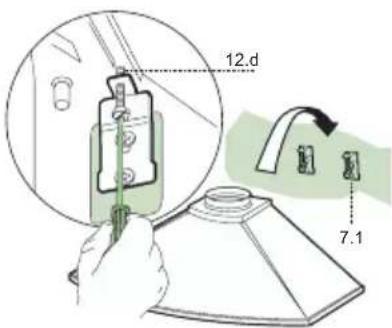

• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile la cui scelta è lasciata all'installatore.

Collegamento tubo 150

• Inserire la Flangia con valvola 10 ø 150 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

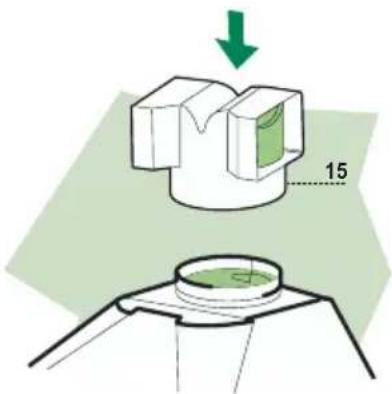

• Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti VO.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

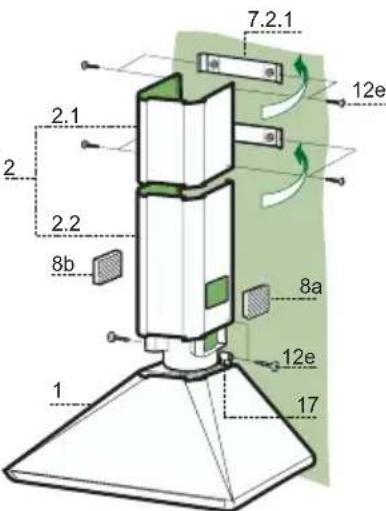

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta
  Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

Camino inferiore

• Inserire le Boccole 17 nella parte superiore del Corpo Cappa, ruotandole di 90^ in senso orario fino a battuta.
• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle sono a battuta.
• Fissare lateralmente la parte inferiore alle Boccole predisipoeste, con 2 Viti 12e (2.9 x 9.5) in dotazione.
• Per la Versione Filtrante applicare le Griglie direzionate 8a - 8b nelle apposite sedi, in modo che i simboli direzionali risultino orientati verso l'alto e il fronte della Cappa. Assicurarsi inoltre che risultino inserite correttamente nel Raccordo 15.

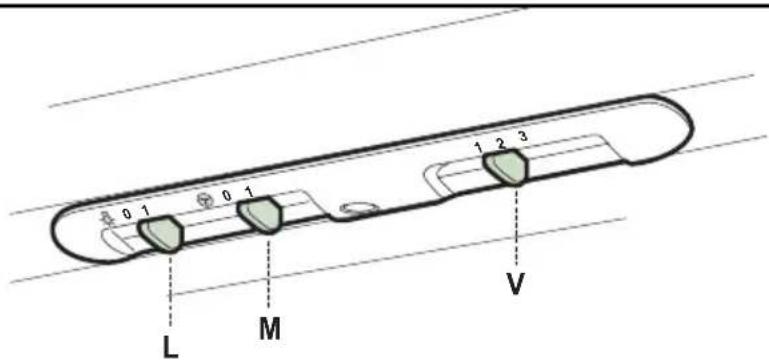

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spagne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.

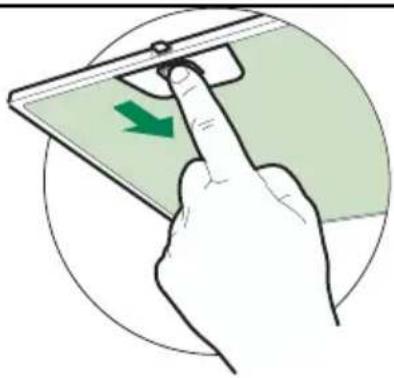

• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antidore al Carbone attivo (Versione Filtrante)

Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito anni 4 mesi circa di utilizzo o più frequentlymente, per un uso particolaremente intenso.

SOSTITUZIONE

• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
  Rimontare i Filtri antigrasso.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 40 W.

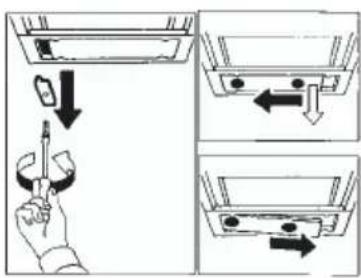

• Togliere i terminali metallici che fissano la plafoniera.
• Far scorrere la plafoniera verso un lato, fino a liberare l'estremità opposta. Abbassare leggermente l'estremità libera e farla scorrere fino a liberarla totalmente.
• Svitare la Lampada e sostituirla con una nuova di uguali caratteristiche.
  Rimontare la plafoniera in sequenza inversa.
