GEBRUIKSAANWIJZING Astra 2 600 ROBLIN

GebruiksaanwijzingIT

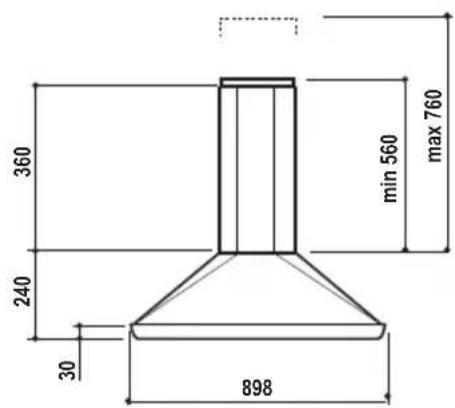

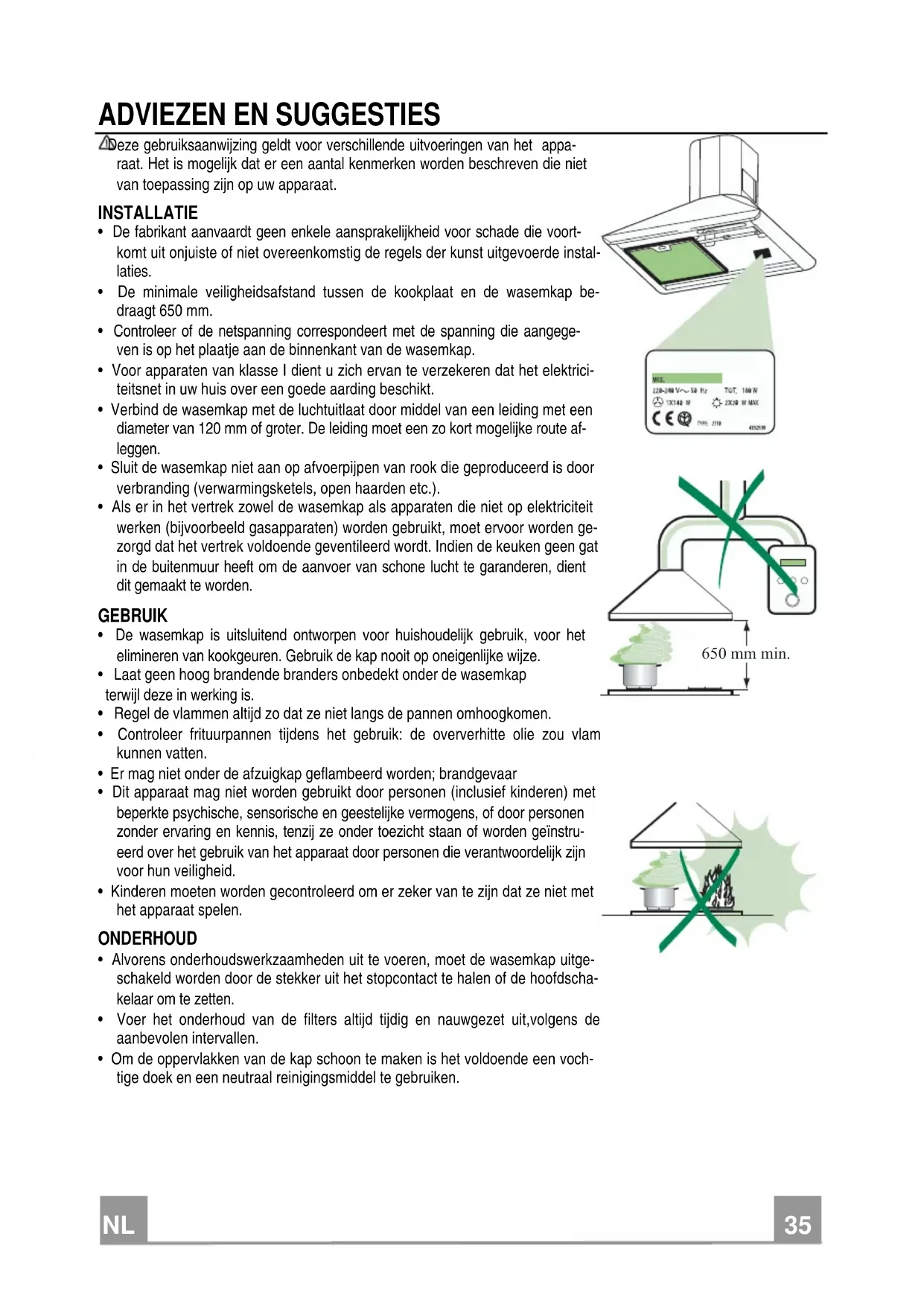

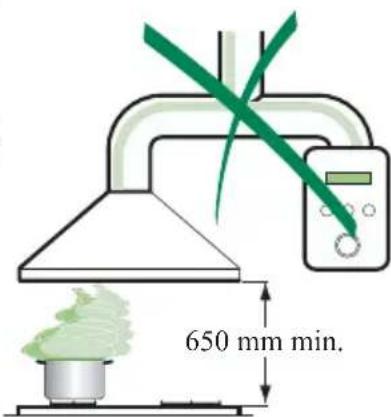

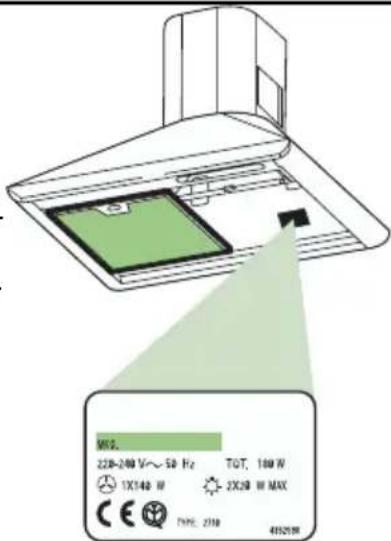

ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het appa-raat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voort-komt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde instal-laties. • De minimale veiligheidsafstand tussen de kookplaat en de wasemkap be-draagt 650 mm. • Controleer of de netspanning correspondeert met de spanning die aangege-ven is op het plaatje aan de binnenkant van de wasemkap. • Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektrici-teitsnet in uw huis over een goede aarding beschikt. • Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route af-leggen. • Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.). • Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden ge-zorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK • De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze. • Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is. • Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen. • Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten. • Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar • Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstru-eerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid. • Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. ONDERHOUD • Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitge-schakeld worden door de stekker uit het stopcontact te halen of de hoofdscha-kelaar om te zetten. • Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevolen intervallen. • Om de oppervlakken van de kap schoon te maken is het voldoende een voch-tige doek en een neutraal reinigingsmiddel te gebruiken.

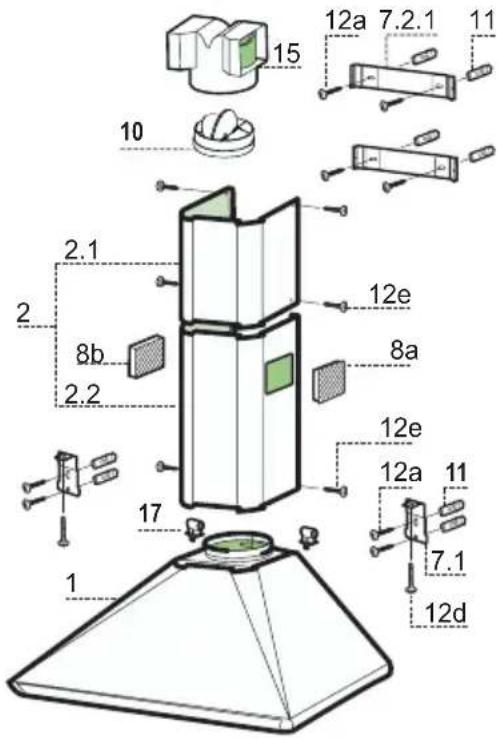

2 1 Telescopische schouw bestaande uit:

8a 1 Richtingsrooster rechts luchtuitlaat

8b 1 Richtingsrooster links luchtuitlaat

15 1 Verbindingsstuk luchtuitlaat

17 2 Bevestigingsbussen onderstuk van de Schouw

Ref. Installatieonderdelen

7.1 2 Bevestigingsbeugels wasemkap

7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw

1 Gebruiksaanwijzing

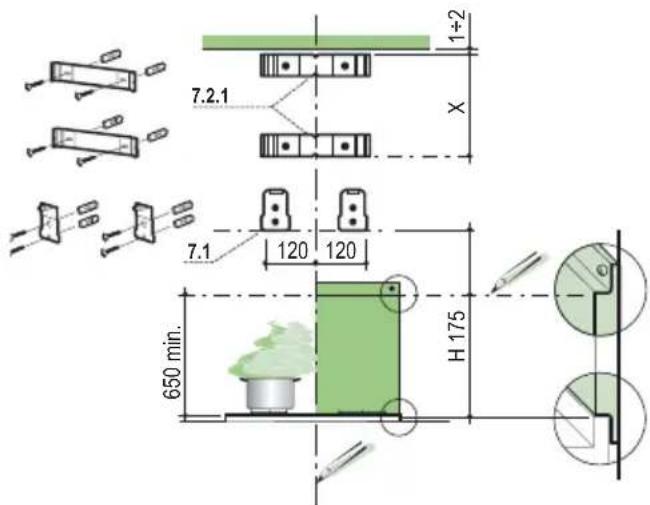

INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone

waar u de wasemkap wilt installeren;

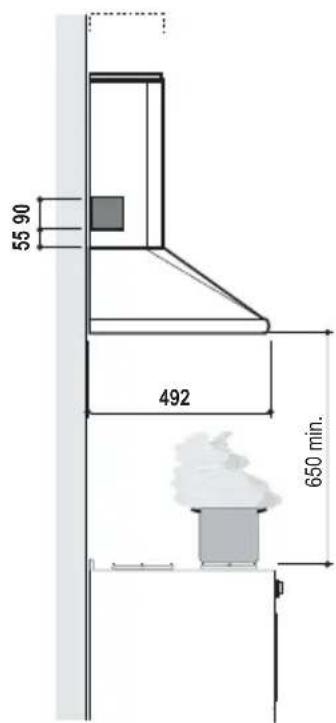

• een horizontale lijn op: 650 mm min. boven de kookplaat, voor installatie zonder muurplaat;

op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet,

en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij-

geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verti-

cale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.1 op 120 mm van de verticale referentielijn en 175

mm boven de horizontale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Herhaal deze handeling aan de andere kant.

MUURPLAAT (OPTIONEEL)

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als

men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de

juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier

een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de

installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen

van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en

centreer de plaat op de verticale referentielijn.

• Teken de middelpunten de gaten van de bovenklep af.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

• Bevestig, indien aanwezig de muurplaat met behulp ven de bijgeleverde schroeven 12a (4,2

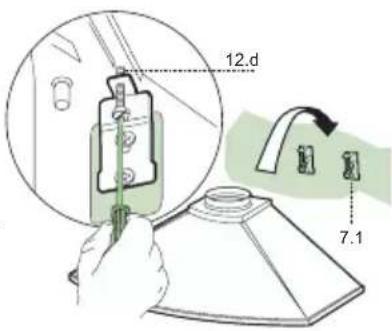

Montage van de Wasemkap

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.

• Haak de wasemkap aan de beugels 7.1 en centreer hem op de

• Draai van onder de kap aan de schroeven 12d om de wasem-

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uit-

laatleiding verbinden door middel van een starre of buigzame

leiding van naar keuze van de installateur.

• De Toom met Klep 10 ø 150 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

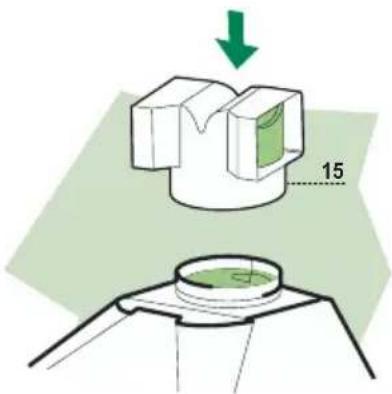

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de lucht-

uitlaat van de wasemkap.

• Verzeker u ervan dat de geurfilters met actieve koolstof geïn-

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige

schakelaar ertussen met een opening tussen de contacten van

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u

ervan dat de stekker van de voedingskabel goed in de contact-

doos van de afzuigkap is gestoken.

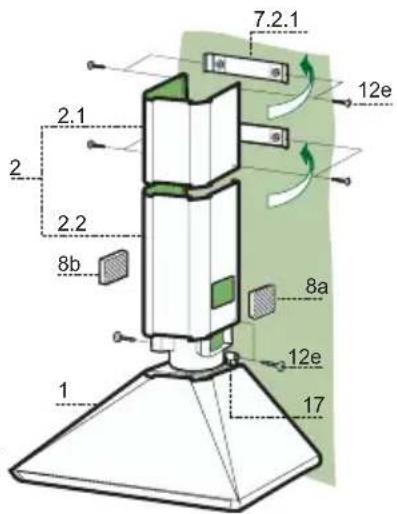

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de

beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde

schroeven 12e (2,9 x 9,5).

Onderstuk van de schouw

• De bussen 17 in het bovenstuk van de wasemkap schuiven,

enze 90°met de klok mee draaien, tot ze niet verder kunnen.

• De twee zijplaten van het onderstuk van de schouw enigszins

openen, ze vasthaken tussen het bovenstuk van de schouw en

de wand en ze sluiten tot ze niet verder kunnen.

• Het onderstuk aan de zijkant aan de montagebussen bevesti-

gen, met de twee bijgeleverde schroeven 12c.

• Voor de filterversie de richtingsroosters 8a – 8b in de behui-

zingen, zodanig dat de richtingssymbolen naar de bovenkant en

naar de voorkant van de wasemkap zijn gericht. Verzeker u er-

van dat ze correct in het verbindingsstuk 15 zitten.

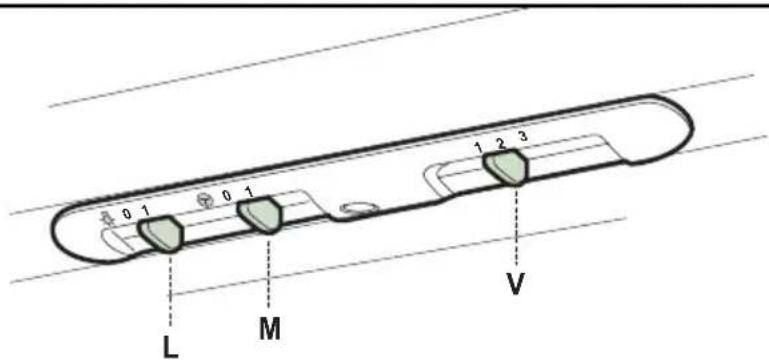

L M V L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

V Snelheid Instelling van de werkingssnelheid:

1.Minimumsnelheid, geschikt voor een continue en zeer stille luchtverver-

sing,als er weinig kookdampen zijn.

2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden,

gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht

en het geluidsniveau.

3.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan,

ook voor langere tijd.NL

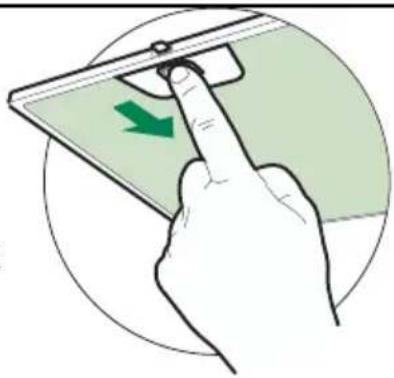

ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten-sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken. • Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen. • Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

Geurfilter (filterversie) De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen. VERVANGING FILTER MET ACTIEVE KOOLSTOF • Verwijder de vetfilters. • Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A). • Monteer de nieuwe filters (B). • Plaats de vetfilters terug.

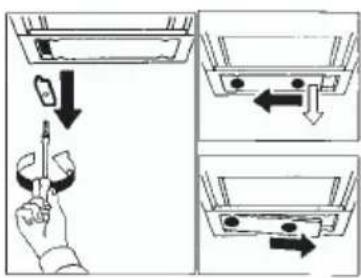

A B Verlichting VERVANGING VAN DE LAMPEN Halogeenlamp van 40 W. • Verwijder de metalen eindstukjes waarmee de lamphouder wordt vastgehouden. • Schuif de houder naar één kant toe, zodat de tegengestelde kant vrijkomt. Trek de vrijgekomen kant van de lamphouder voor-zichtig naar beneden, totdat de lamp volledig is verwijderd. • Schroef de halogeenlamp los en vervang ze door een nieuwe lamp met dezelfde eigenschappen. • Plaats de houder opnieuw; U volgt daarvoor dezelfde werkwij-ze maar in tegenovergestelde volgorde.436003985_ver1

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico,

erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het

moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit

product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen

voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best

contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u

het product hebt gekocht.
