BEDIENUNGSANLEITUNG Astra 2 600 ROBLIN
Bedienungsanleitung INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE 28
CHARACTERISTIKEN 29
MONTAGE 30
BEDIENUNG 33
WARTUNG 34
EMPFEHLUNGEN UND HINWEISE
These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
MONTAGE
- Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.

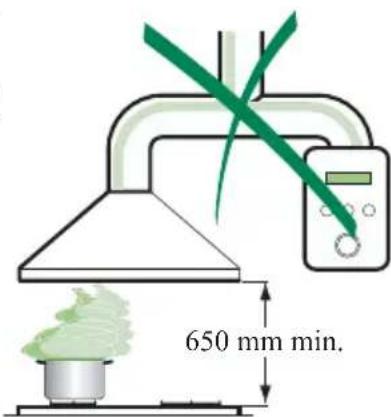

- Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

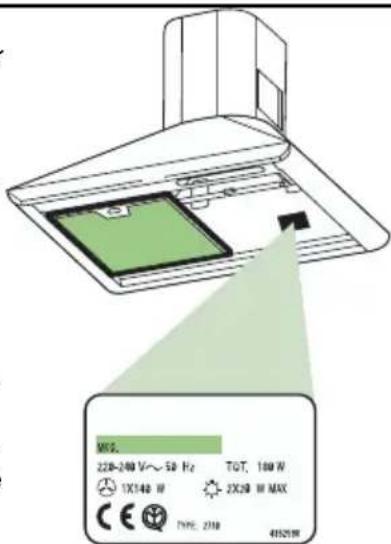

- Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschfristmaße Erdung verfügt.
- Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden. - Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufahr gewährleistet.
BEDIENUNG
Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
- Unsachgemäß Einsatz der Haube ist zu unterlassen.
- Groß Flammen bei eingeschalteter Haube niemals unbedeckt{lassen.
Die Intensitat der Flamme ist so zu regulieren, dass sie den Topfboden nicht übertrag.
- Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden. Überhitztes Öl kann sich entzügen.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerätarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speilen.
WARTUNG
- Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufahr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschalte wird.
- Bei der Filterwartung mussen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
- Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

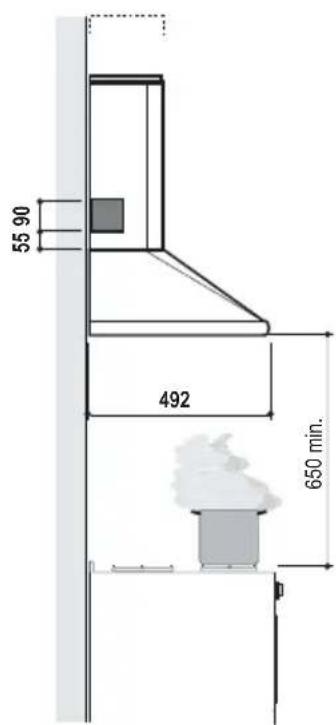

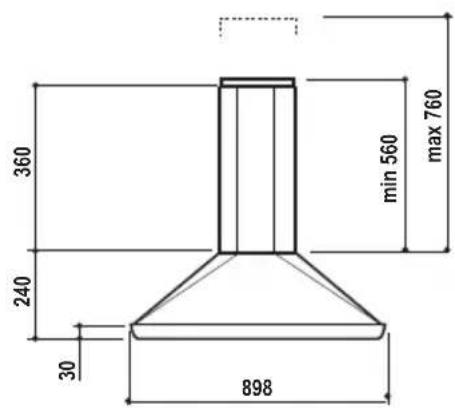

Platzbedarf

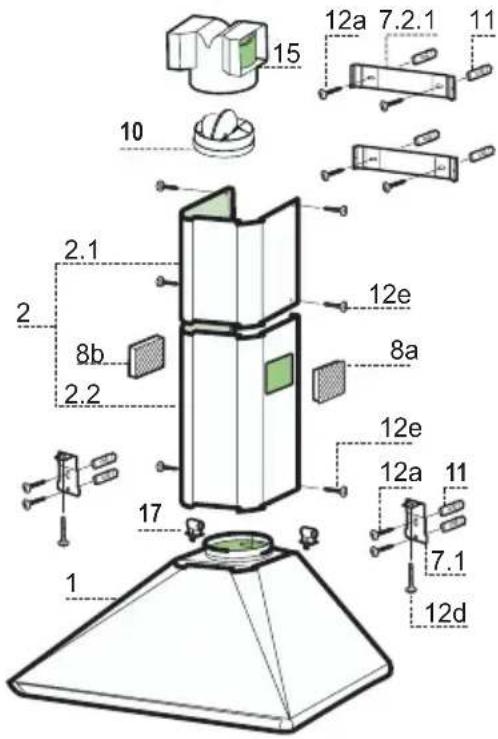

Koponentsen
Pos. St. Produktkomponenten
| 1 | 1 | Haubenkörper mit Schaltern, Beleuchtung, Geblüsegruppe, Filtern |
| 2 1 | Teleskopkamin | bestehend | aus: |
| 2.1 | 1 | oberer | Kaminteil |
| 2.2 1 | unterer | Kaminteil |
| 8a 1 | Luftleitgitter Luftaustritt rechts |
| 8b 1 | Luftleitgitter Luftaustritt links |
| 10 | 1 | Flansch mit Ruckstauklappe |
| 15 | 1 Luftaustritt-Anschlussstück |
| 17 2 | Befestigungsbuchsen | unter | Kaminteil |
Pos. St. Montagekomponenten
| 7.1 | 2 | Befestigungsbügel | Haubenkörper |
| 7.2.1 | 2 Befestigungsbügel oberer Kaminteil |
| 11 | 8 | Dübel |
| 12a | 8 Schrauben 4,2 x 44,4 |
| 12c | 6 Schrauben 2,9 x 9,5 |
12d 2 Schrauben M4 x 25
| St. | Dokumentation |
| 1 | Bedienungsanleitung |

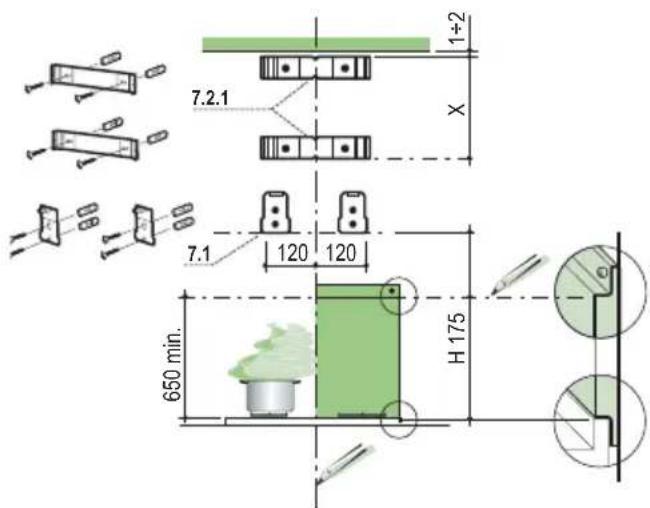

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:
- eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw. in der Mitte des Bereiches, in dem die Haube montiert werden soll;
- eine horizontale Linie: mit einem minimalen Abstand von 650mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sightbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
- Einen Bügel 7.2.1 zirka 1 - 2mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnittte) auf die vertikale Bezugslinie ausrichten.
Die Mitte der beiden Bügellocher an der Wand markieren. - Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
Die Mitte der Bügellocher an der Wand markieren. - Einen der beiden Biegel 7.1 120 mm von der vertikalen Bezugslinie und 175 mm oberhalb der horizontalen Bezugslinie auflegen.
Die Mittelpunktde der Biegelbohrungen an der Wand markieren. - Gleichermaßen an der gegenüberliegenden Seite vorgehen.
Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Oberwie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden.Da es sich hierbei um einen komplexen Arbeitsschrift handelt, muss dieser Vorgang vom Kicheninstallatur bzw. auf jeder Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Kichenmöbel kennt.
Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:
- Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
Die Bohrungen an der oberen Kante kennzeichnen. - Mit einem Bohrer 8 mm die markierten Punkte bohren.
Die Dübel 11 in die Bohrungen eingufen.
Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren. - Falls ein Rückwandpaneel vorhanden ist, diesen mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

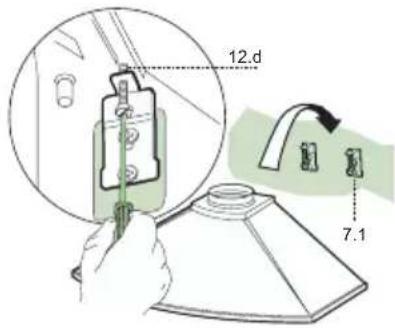

Montage des Haubenkörpers
- Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
- Den Haubenkowski bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
- Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Anschlüsse
ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch an die Außenrohrleitung angeschlossen werden.
Anschlussrohres ±b 150
Den Flansch mit Ruckstauklappe 10 150 anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Eventuell vorhandene Aktivkohlefilter entnehmer.

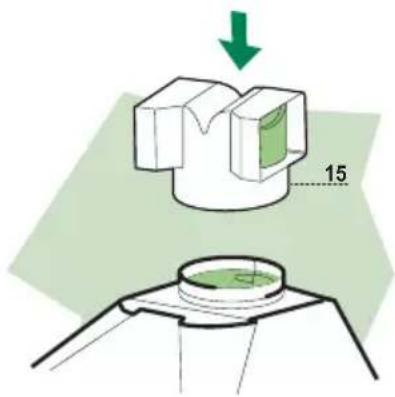

ANSCHLUSS IN UMLUFTVERSION
- Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindricken.
- Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.
- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

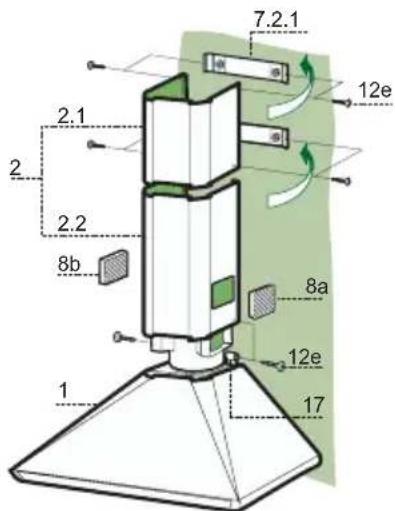

Kaminmontage
Oberer Kaminteil
- Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schreiben.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12e (2,9 x 9,5) fixieren.
Unterer Kaminteil
Die Buchsen 17 an der Oberseite des Haubenkörpers eingefugen und bis zum Anschlag im Uhrzeitigersinn um 90^ drehen.
- Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schreiben.
- Den unteren Kaminteil an der Seite bei den entsprechenden Buchsen mit 2 der mitgelieferten Schrauben 12c fixieren.
- Bei Umluftbetrieb die Luftleitgitter 8a - 8b in die entspruchenden Sitze einsetzen, wobeil darauf zu achten ist, dass die Richtungssymbole nach oben und vorne weisen. Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

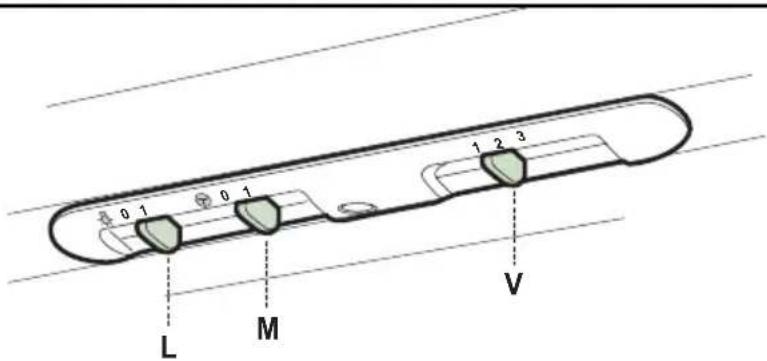

L Beleucht Schaltet die Beleuchting ein und aus
M Motor Schaltet den Geblasemotor ein und aus
V Geschw. Steuert folgende Geschwindigkeitsstufen:
1.geringste Geblasestufe, diese Stufe ist für einen ständigen und besonderleisen Lufttaustausch bei geringer Kochdunstentwicklung geeignet;
2.mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungssituationen;
3.hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.
Fettfilter

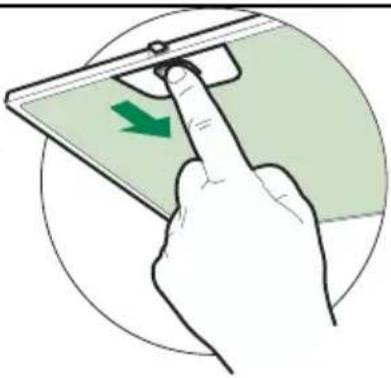

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG
- Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulern möglich ist.
- Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
- Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
- Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)
Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch haufter auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER
Die Metallfettfilter entnahmen.
- Den gesattigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
Die neuen Filter wie gezeigt montieren (B).
Die Metallfettfilter wieder montieren.
Die Kohlefilter konnen mit dem Hausmull entsorgt werden.
Beleuchting

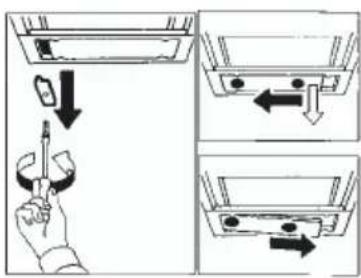

ERSETZEN DER LAMPEN
Halogenlampen 40 W
Die Metallenden, mit denen die Lampenabdeckung befestigt ist, entfern.
- Die Lampenabdeckung zur Seite gleiten setzen, bis die gegenunderliegende Seite frei liegt. Die frei Seite leicht nach untenziehen und die Lampenabdeckung ganz Herausziehen.
- Die Lampe herausdrehen und durch eine neue mit identischen Eigenschaften ersetzen.
- Die Lampenabdeckung in umgekehrter Reihenfolge wieder montieren.


ADVIEZEN EN SUGGESTIES
ELEKTRISCHE AANSLUITING
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von Ihrhem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
