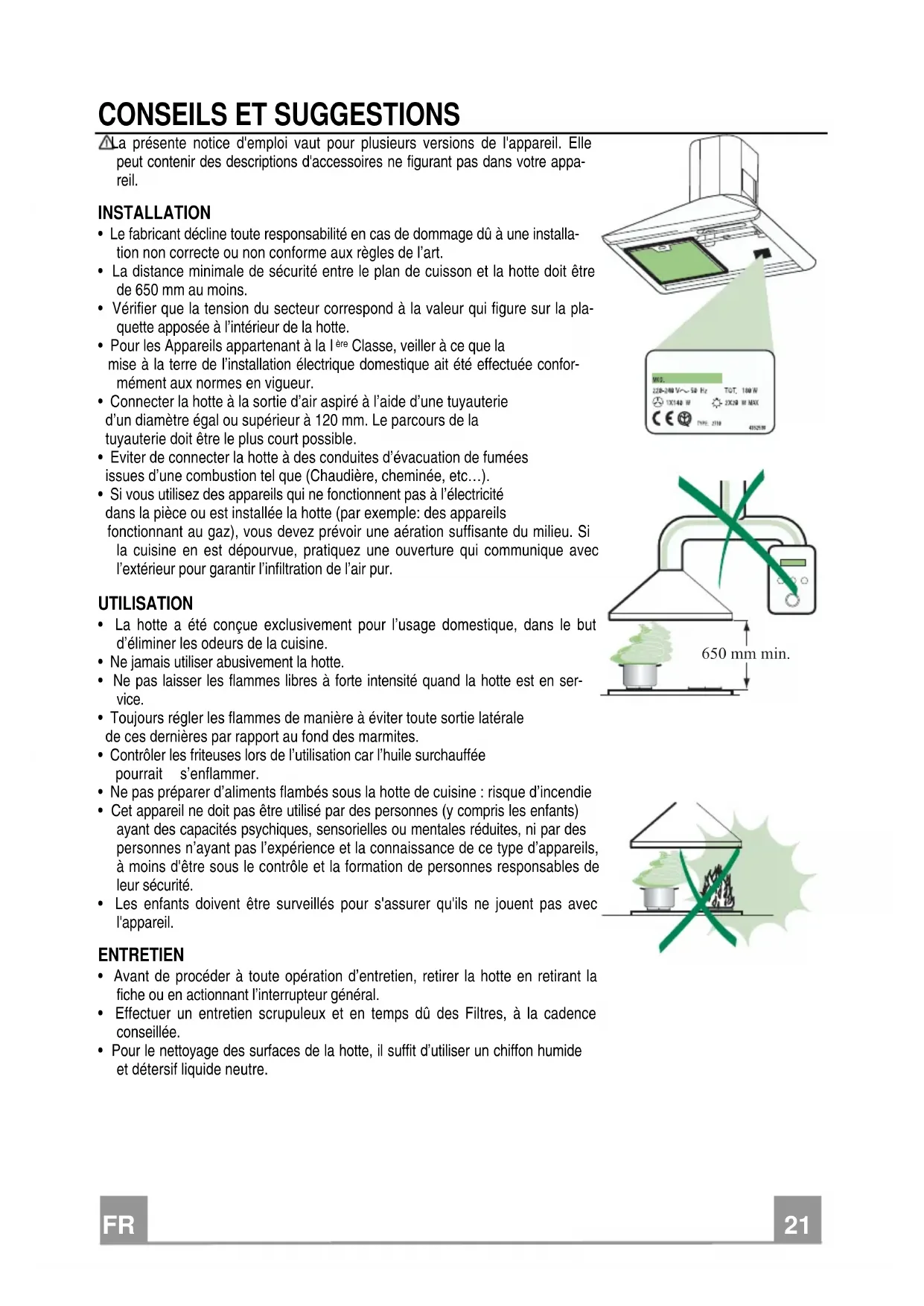

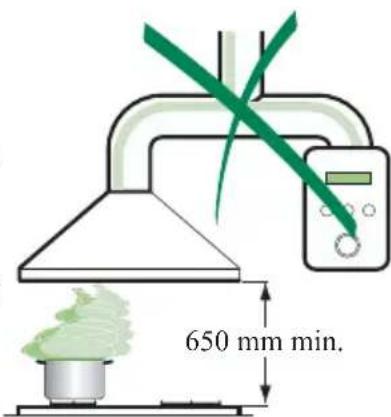

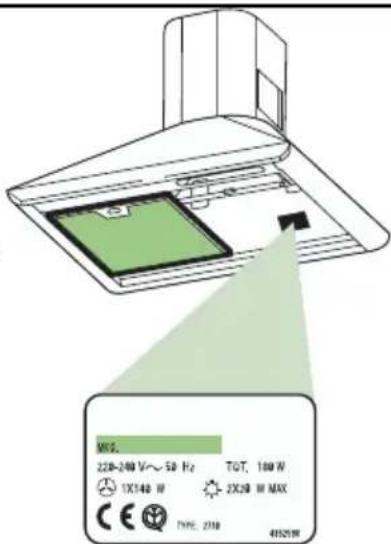

CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appa-reil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installa-tion non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. • Vérifier que la tension du secteur correspond à la valeur qui figure sur la pla-quette apposée à l’intérieur de la hotte. • Pour les Appareils appartenant à la I ère Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée confor-mément aux normes en vigueur. • Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. • Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…). • Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION • La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine. • Ne jamais utiliser abusivement la hotte. • Ne pas laisser les flammes libres à forte intensité quand la hotte est en ser-vice. • Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. • Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer. • Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie • Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ENTRETIEN • Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général. • Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée. • Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.

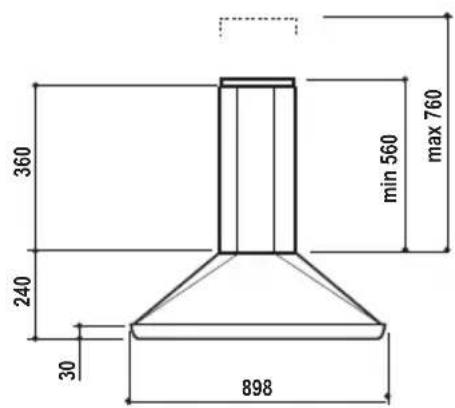

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe

Ventilateur, Filtres

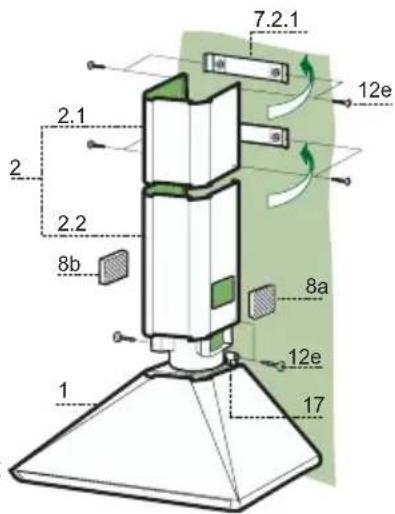

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

8a 1 Grille en Direction Droite Sortie Air

8b 1 Grille en Direction Gauche Sortie Air

10 1 Buse avec clapet

15 1 Raccord Sortie Air

17 2 Bagues Fixation Cheminée Inférieure

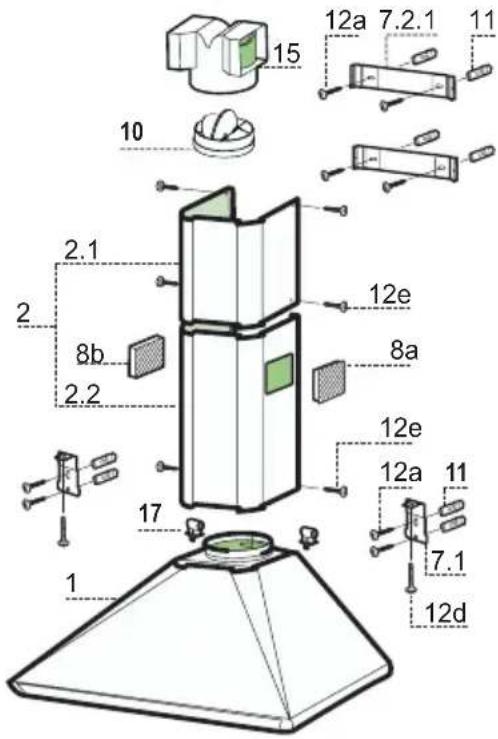

Réf. Q.té Composants pour l’installation

7.1 2 Brides Fixation Corps Hotte

7.2.1 2 Brides Fixation Cheminée Supérieure

INSTALLATION Perçage Paroi et Fixation Brides

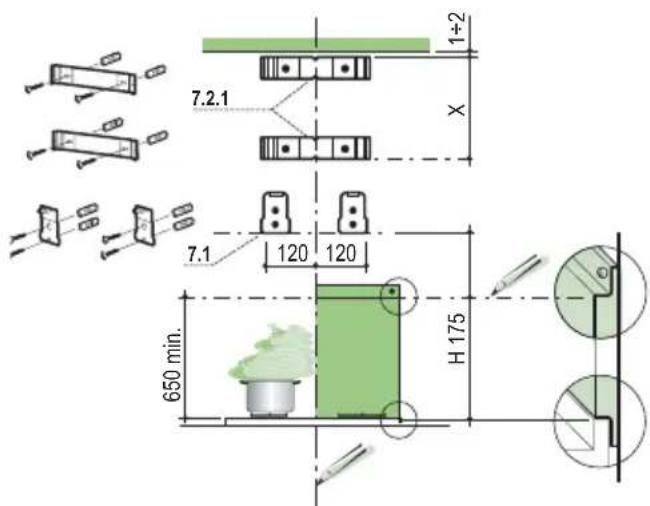

Tracer sur la paroi :

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone

prévue pour le montage de la hotte.

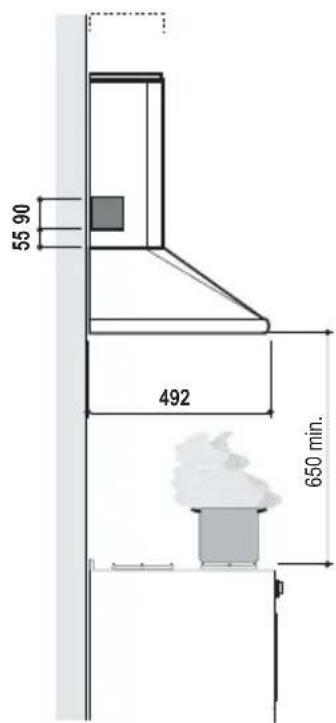

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans

embases :à la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé-

rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée

supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué, la bride 7.1 à 120 mm de la ligne verticale de repère, et 175 mm au-

dessus de la ligne horizontale de repère.

• Marquer les centres des trous de la bride.

• Répéter cette opération sur le côté opposé.

FIXATION EMBASE (SI FOURNIE)

L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au

mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter

les bases. Comme il s’agit d’une opération complexe, elle doit être confiée à l’installateur de la

cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la pa-

roi, en le centrant par rapport à la ligne verticale de repère.

• Marquer les centres des deux trous de l’intercalaire supérieur.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a fournies.

• Si présente, fixer l’embase, en utilisant les vis 12a fournies.

• Visser sur les brides 7.1 les 2 vis 12d fournies.

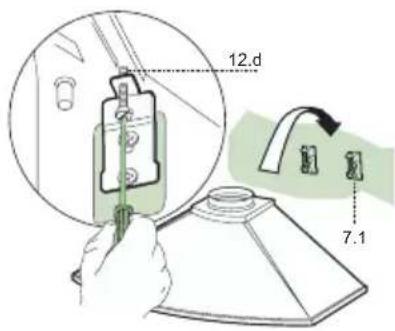

• Accrocher le corps hotte aux brides 7.1, en le centrant sur la

• Agir sur les vis 12d, par le dessous de la hotte pour en niveler

SORTIE AIR VERSION ASPIRANTE En cas d’installation en version aspirante, brancher la hotte à la

tuyauterie de sortie via un tube ri-gide ou flexibleau choix de

branchement avec un tube de ø150

• Insérer la buse avec clapet 10 ø 150.

• Fixer le tube par des colliers appropriés. Le matériau néces-

saire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

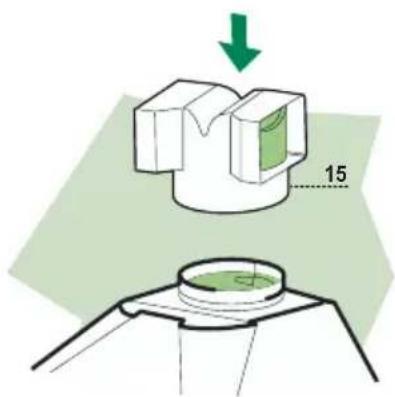

• Appliquer par pression le raccord sortie air 15 sur

la sortie du corps de la hotte.

• S’assurer de la présence des filtres anti-odeur au

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur

bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que

le connecteur du câble d'alimentation soit bien branché dans la

• Elargir légèrement les deux bords latéraux, et les accrocher

derrière les brides 7.2.1 ; refermer jusqu’à la butée.

• Fixer latéralement aux brides, à l’aide des 4 vis 12e (2,9 x 9,5)

• Insérer les bagues 17 dans la partie supérieure du corps de la

hotte en les tournant de 90° dans le sens des aiguilles d’une

montre jusqu’à la butée.

• Elargir légèrement les deux bords latéraux de la Cheminée et

les accrocher entre la Cheminée supérieure et la paroi; refermer

• Fixer latéralement la partie inférieure aux bagues prévues à cet

effet, à l’aide des 2 vis 12c fournies.

• Pour la version filtrante, appliquer les grilles en direction 8a –

8b dans les logements appropriés, pour que les symboles de di-

rection soient orientés vers le haut et la partie avant de la hotte.

S’assurer également qu’elles soient bien insérées dans les rac-

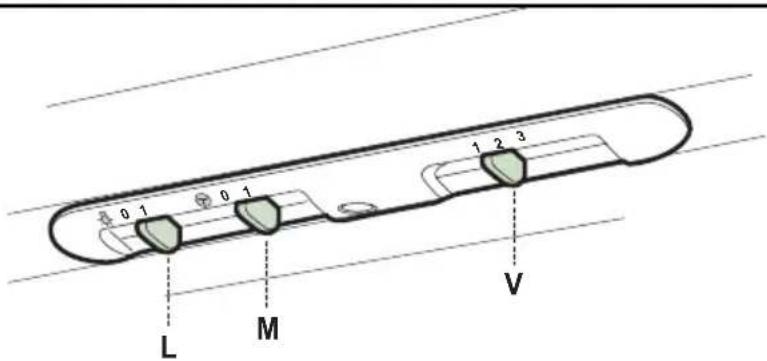

L M V L Lumières Allume et éteint l’éclairage.

M Moteur Allume et éteint le moteur aspiration

V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées:

1.Vitesse minimale, pour un rechange d’air permanent particulièrement

silencieux en cas de faibles vapeurs de cuisson.

2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné

le rapport optimal entre débit d’air traité et niveau sonore.

3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de

cuisson, même pendant des temps prolongés .FR

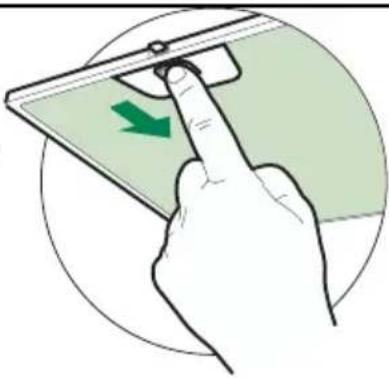

ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par-ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par-tie arrière du groupe et en tirant simultanément vers le bas. • Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter. • Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante) Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense. REMPLACEMENT FILTRE AU CHARBON ACTIF • Retirer les filtres anti-graisse métalliques. • Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres (B). • Remonter le filtres anti-graisse métalliques.

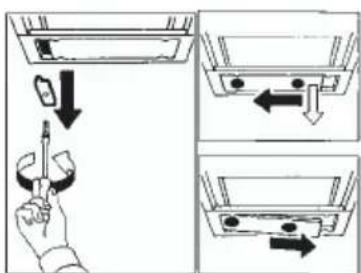

Éclairage REMPLACEMENT DES AMPOULES Ampoules halogènes de 40 W. • Retirer les crochets métalliques qui fixent le plafonnier. • Faire coulisser le plafonnier sur un côté, jusqu’à dégager l’extrémité opposée. Baisser légèrement l’extrémité qui est dé-gagée et faire coulisser cette dernière jusqu’à ce qu’elle soit to-talement dégagée. • Dévisser l’Ampoule puis la remplacer par une neuve, possé-dant les mêmes caractéristiques. • Remonter le plafonnier, en exécutant la séquence à rebours.DE
