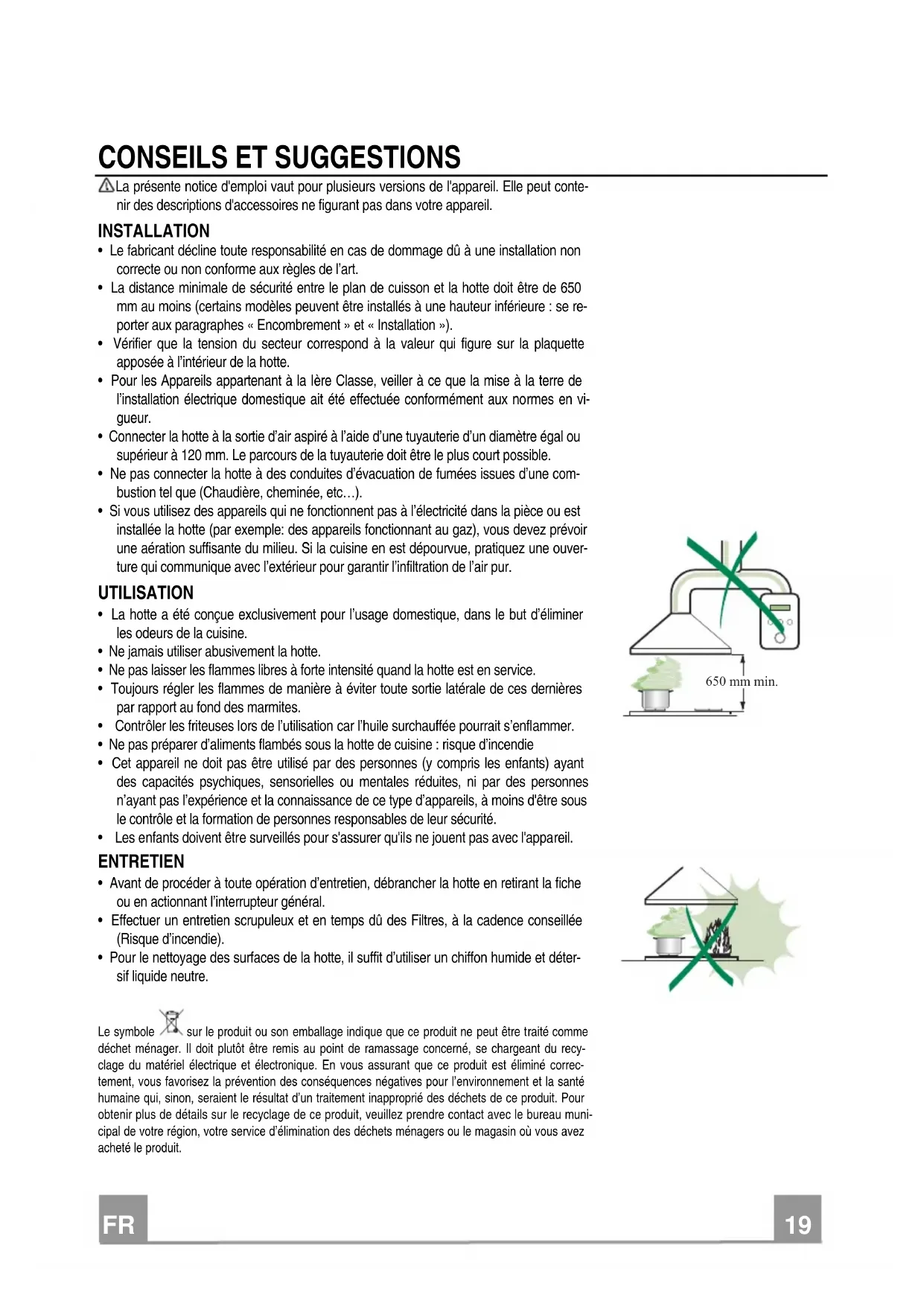

CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte-

nir des descriptions d'accessoires ne figurant pas dans votre appareil.

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non

correcte ou non conforme aux règles de l’art.

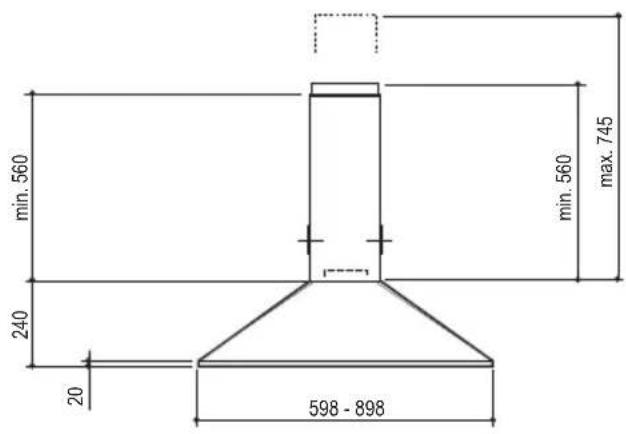

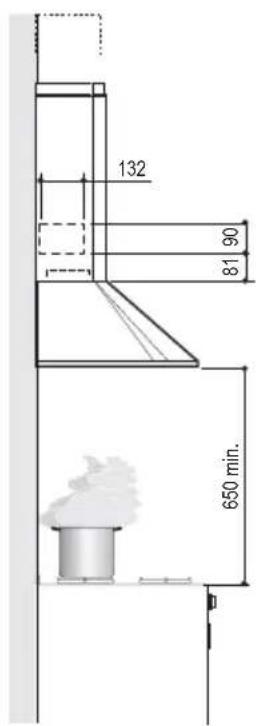

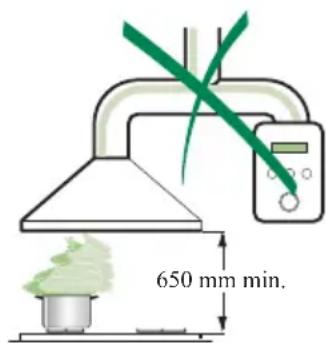

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650

mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se re-

porter aux paragraphes « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette

apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de

l’installation électrique domestique ait été effectuée conformément aux normes en vi-

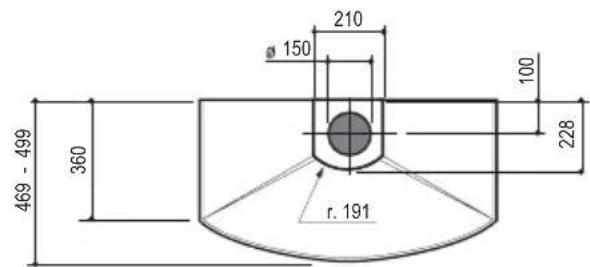

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou

supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une com-

bustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est

installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir

une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouver-

ture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur.

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer

les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières

par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant

des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes

n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous

le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche

ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée

(Risque d’incendie).

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et déter-

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recy-clage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correc-tement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau muni-cipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

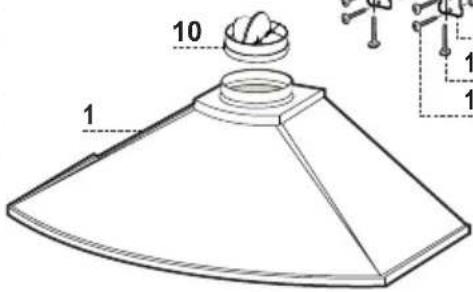

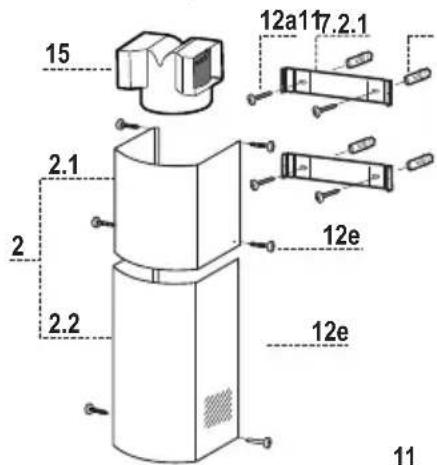

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe

Ventilateur, Filtres

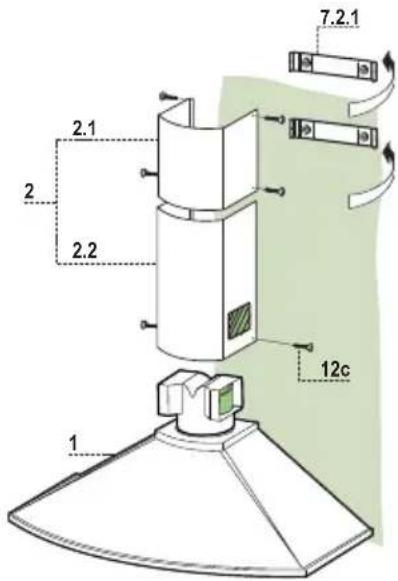

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

10 1 Buse avec clapet ø 150 mm

15 1 Raccord Sortie Air

Réf. Q.té Composants pour l’installation

7.1 2 Brides Fixation Corps Hotte

7.2.1 2 Brides Fixation Cheminée Supérieure

INSTALLATION Perçage Paroi et Fixation Brides

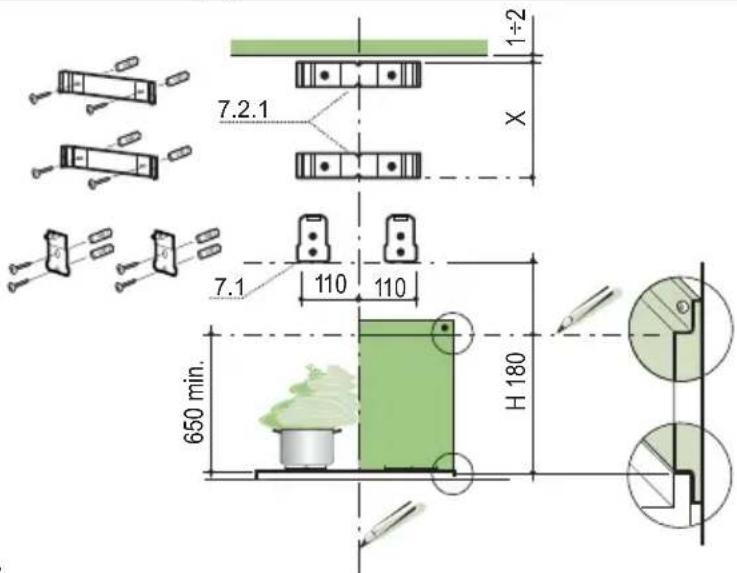

Tracer sur la paroi :

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone

prévue pour le montage de la hotte.

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans

embases :à la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé-

rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée

supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué, la bride 7.1 à 110 mm de la ligne verticale de repère, et 180 mm au-

dessus de la ligne horizontale de repère.

• Marquer les centres des trous de la bride.

• Répéter cette opération sur le côté opposé.

FIXATION EMBASE (SI FOURNIE)

L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au

mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter

les bases. Comme il s’agit d’une opération complexe, elle doit être confiée à l’installateur de la

cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la pa-

roi, en le centrant par rapport à la ligne verticale de repère.

• Marquer les centres des deux trous de l’intercalaire supérieur.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a fournies.

• Si présente, fixer l’embase, en utilisant les vis 12a fournies.FR

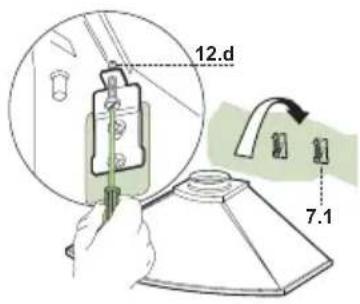

• Visser sur les brides 7.1 les 2 vis 12d fournies.

• Accrocher le corps hotte aux brides 7.1, en le centrant sur la

• Agir sur les vis 12d, par le dessous de la hotte pour en niveler

SORTIE AIR VERSION ASPIRANTE En cas d’installation en version aspirante, brancher la hotte à la

tuyauterie de sortie via un tube ri-gide ou flexibleau choix de

branchement avec un tube de ø150

• Insérer la buse avec clapet 10 ø 150.

• Fixer le tube par des colliers appropriés. Le matériau néces-

saire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur

la sortie du corps de la hotte.

• S’assurer de la présence des filtres anti-odeur au

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur

bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que

le connecteur du câble d'alimentation soit bien branché dans la

• Elargir légèrement les deux bords latériaux, et les accrocher

derrières les brides 7.2.1; refermer jusqu’à la butée.

• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies.

• Elargir légèrement les deux bords latériaux de la Cheminée et

les accrocher entre la Cheminée supérieure et la paroi; refermer

• Fixer latéralement la partie inférieure au corps hotte, à l’aide

des deux 2 vis 12c fournies.

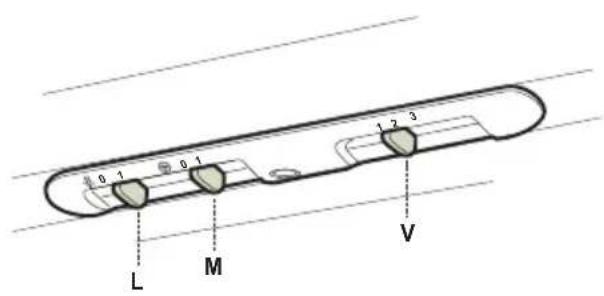

UTILISATION Tableau de commande

S L Lumières Allume et éteint l’éclairage.

M Moteur Allume et éteint le moteur

V Vitesses Détermine les vitesses

d’exploitation ainsi subdivi-

1. Vitesse minimale, pour

un rechange d’air perma-

nent particulièrement si-

lencieux en cas de faibles

2. Vitesse moyenne pour la

plupart des conditions

d’utilisation, étant donné

le rapport optimal entre

débit d’air traité et niveau

3. Vitesse maximum, pour

faire face aux émissions

maximum de vapeur de

cuisson, même pendant

des temps prolongés.

L Lumières Allume et éteint l’éclairage.

S Led Led allumage moteur.

V1 Moteur Met en marche et à l’arrêt le

moteur aspiration à vitesse

minimale, pour un rechange

d’air permanent particuliè-

rement silencieux en cas de

faibles vapeurs de cuisson.

V2 Vitesse Vitesse moyenne pour la plu-

d’utilisation, étant donné le

rapport optimale entre débit

d’air traité et niveau sonore.

V3 Vitesse Vitesse maximum, pour faire

face aux émissions maxi-

mum de vapeur de cuisson,

même pendant des temps

ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous

les 2 mois d’emploi ou plus fréquemment en cas d’emploi par-

ticulièrement intense.

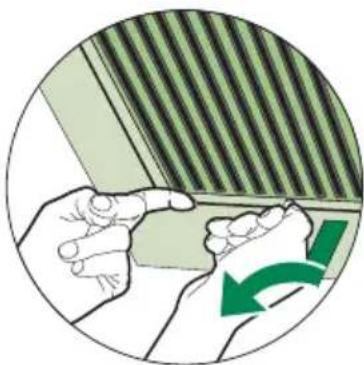

• Retirer les filtres l’un aprés l’autre, en les poussant vers la par-

tie arrière du groupe et en tirant simultanément vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant

• Remonter les filtres en veillant à ce que la poignée reste vers la

partie visible externe

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois

d’emploi ou plus fréquemment en cas d’emploi particulièrement

• Décrocher les filtres l’un aprés l’autre, en les soutenant d’une

main et en intervenant sur les pommeaux de sécurité spéciale-

ment prévus (tirer et tourner).

• Laver les filtres en évitant de les plier et les laisser sécher avant

• Remonter les filtres en les fixant à l’aide des pommeaux de

sécurité spécialement prévus (tirer et tourner).FR

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les remplacer au

moins tous les 4 mois d’emploi ou plus fréquemment en cas

d’emploi particulièrement intense.

REMPLACEMENT FILTRE AU CHARBON ACTIF

• Retirer les filtres anti-graisse métalliques.

• Retirer les filtres anti-odeur au charbon actif saturés, comme

• Monter les nouveaux filtres (B).

• Remonter le filtres anti-graisse métalliques.

REMPLACEMENT LAMPES Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les

mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.

REMPLACEMENT LAMPES Lampe halogène de 20 W.

• Enlever le dispositif métallique de blocage du verre par encli-

quetage en exerçant une pression sous l’embout en le soutenant

• Extraire la lampe du support

• Remplacer la lampe par une nouvelle ayant le mêmes caracté-

ristiques, en prenant soin d'insérer correctement les deux fiches

• Remonter le dispositif de blocage du verre par encliquetage.DE
