BEDIENUNGSANLEITUNG Diva2 S 900 Murale ROBLIN

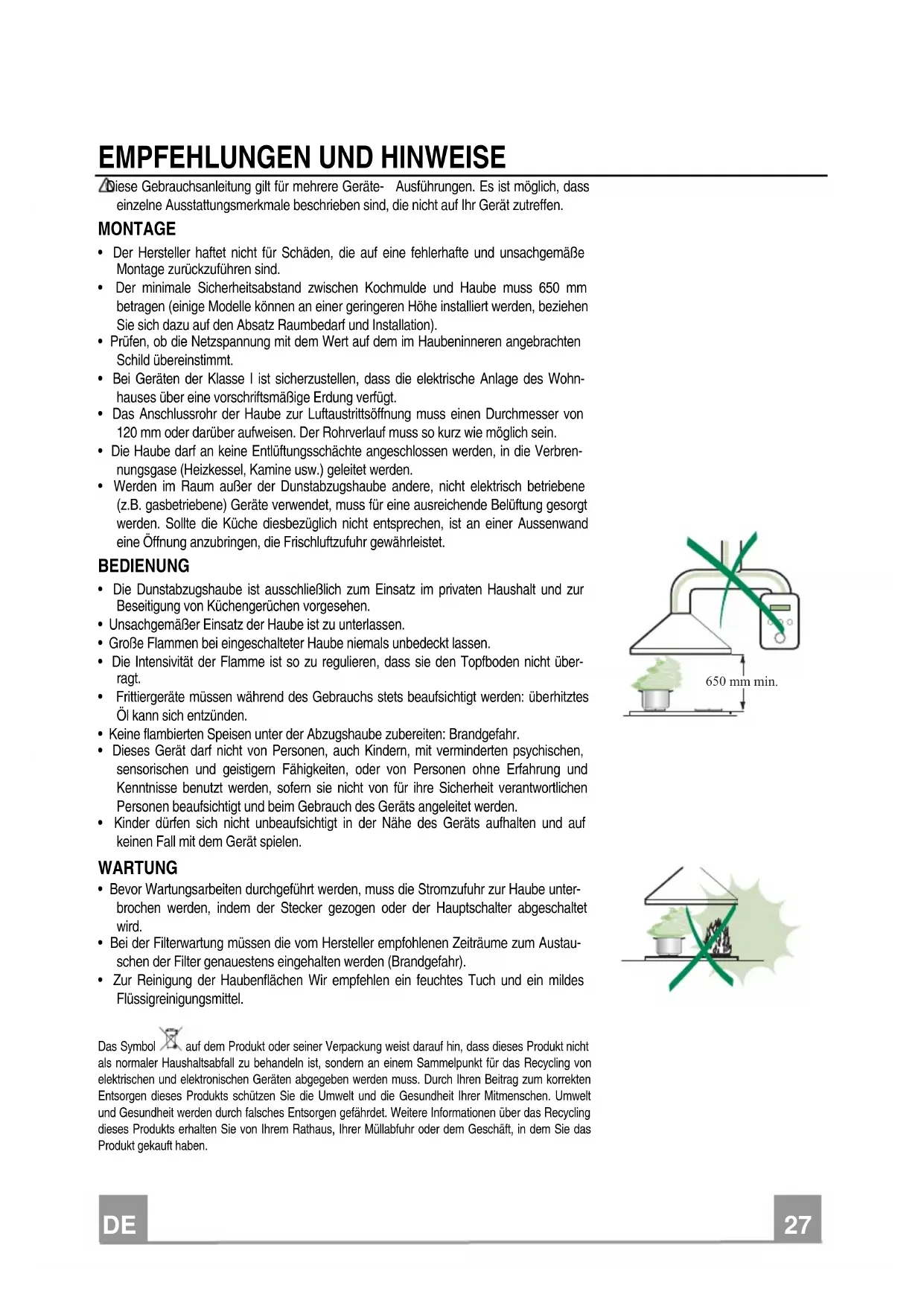

EMPFEHLUNGEN UND HINWEISE 27
CHARACTERISTIKEN 28
MONTAGE 29
BEDIENUNG 32
WARTUNG 33

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 35
EIGENSCHAPPEN 36
INSTALLATIE 37
GEBRUIK 40
ONDERHOUD 41

These Gebrauchsanleitung gilt fur mehrere Geräte- Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650~mm betragen (eineige Modelle konnen an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

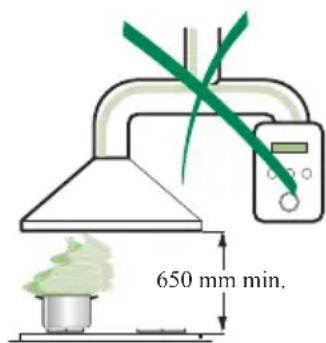

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäßrisaksatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt setzen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerätarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keineilen Fall mit dem Gerät speiten.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschelt wird.
• Bei der Filterwartung mussen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

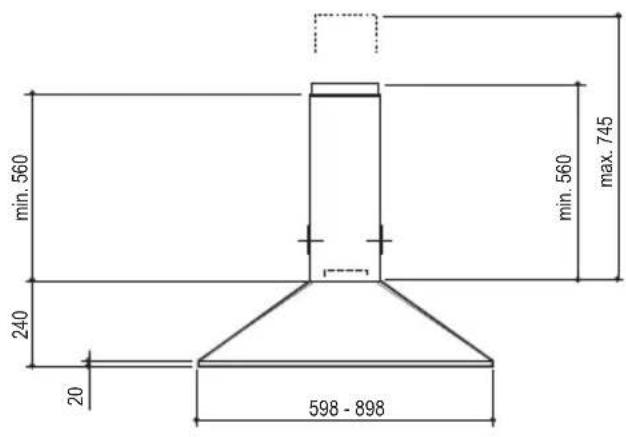

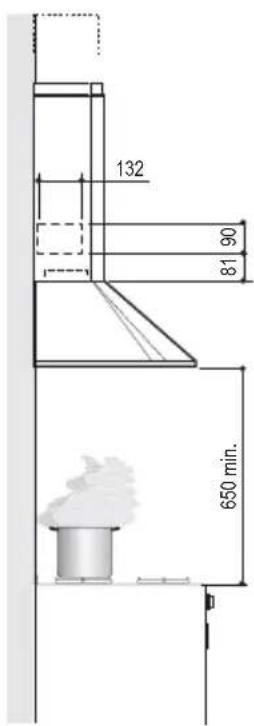

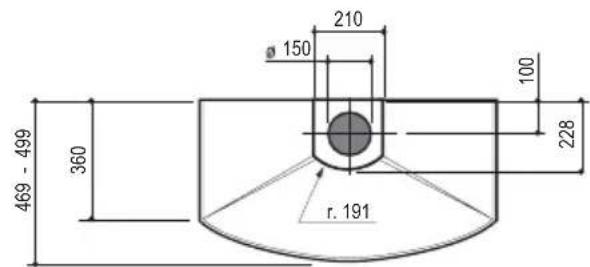

Platzbedarf

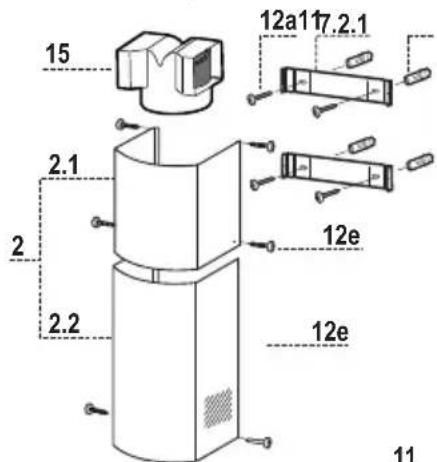

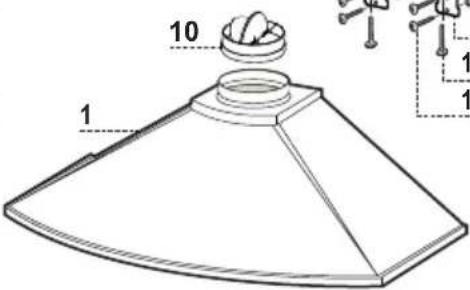

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkorper mit Schaltern, Beleuchtung, Geblasegruppe, Filtern
21 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
10 1 Flansch mit Ruckstauklappe o 150mm
15 1 Luftastritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkorper
7.2.1 2 Befestigungsbügel oberer Kaminteil
11 8 Dübel
12a 8 Schrauben 4,2× 44,4
12c 6 Schrauben 2,9× 9,5
12d 2 Schrauben M4 x 25

St.

Dokumentation

1 Bedienungsanleitung

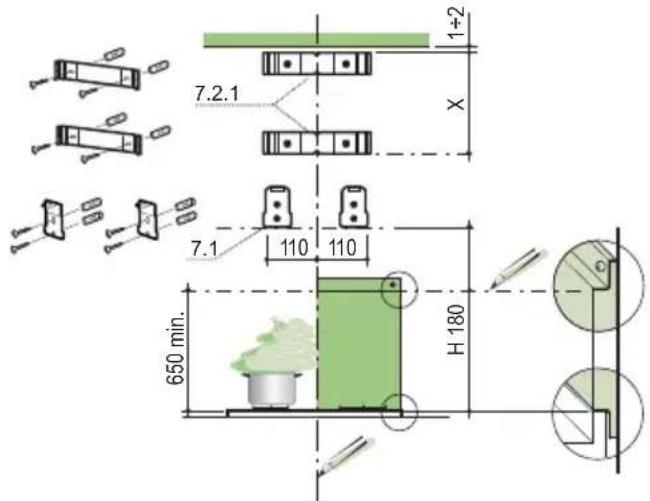

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650~mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sightbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1 - 2mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnittte) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Bügellocher an der Wand markieren.
• Einen der beiden Biegel 7.1 110 mm von der vertikalen Bezugslinie und 180 mm oberhalb der horizontalen Bezugslinie auflagen.
• Die Mittelpunktde der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpanel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Oberwie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden.Da es sich hierbei um einen komplexen Arbeitschnitt handelt, muss dieser Vorgang vom Kicheninstallatur bzw. auf jeder Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Kichenmöbel kennt.

Wird das Rückwandpaneel nuriben fixiert,istwie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
• Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen eingufen.
  Die Biegel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpanel vorhanden ist, diesen mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

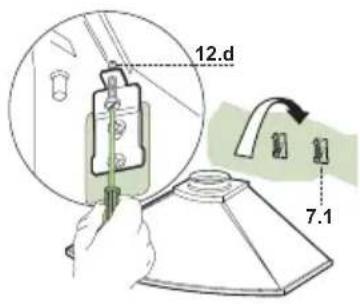

Montage des Haubenkörpers

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkorper ausrichten.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch an die Außenrohrleitung angeschlossen werden.

Anschlussrohres ±b 150

Den Flansch mit Ruckstauklappe 10 150 anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

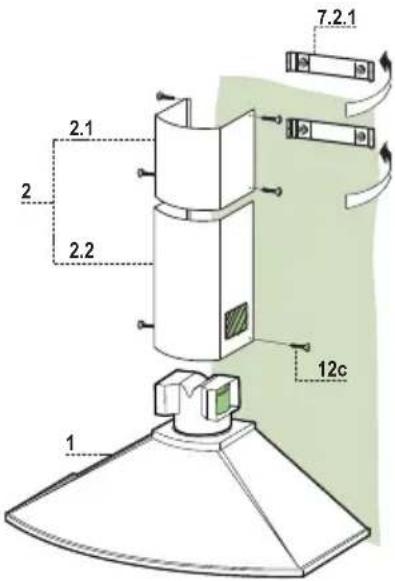

Kaminmontage

Oberer Kaminteil

Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schlieben.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

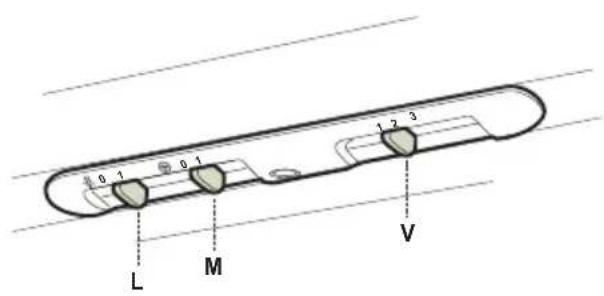

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Geblasemotor ein und aus.

V Geschw. bestimmt die Geblasegechwindigkeit und steuert fol-gende Geschwindigkeitsstu-fen:

1. geringste Geblasestufe,
   these Stufe ist für einen ständigen und besonderleisen Luftauustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Geblasestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungssituationen.
3. hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

L Beleucht. Schaltet die Beleuchtung ein und aus.
S Led Betriebsanzeigelampe.
V1 Motor Schaltet den Geblasemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaus-tausch bei geringer Koch-dunstentwicklung geeignet.
V2 Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung fur die Meisten Anwendungsstuationen.
V3 Geschw. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längerere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulern möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Fettfilter

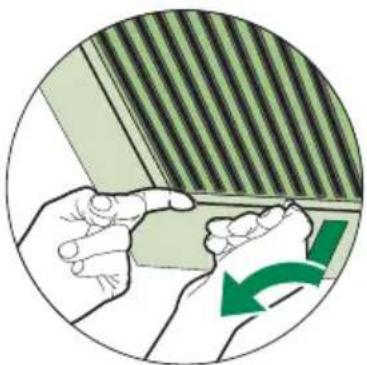

METALLFETTFILTER REINIGUNG

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.

• Die Filter nacheinander aushaken, indem sie mit der Hand gestützt und die entsprechenden Sicherheitskugelgriffe betätigter werden (ziehen und drehen).
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage mit Hilfe der entsprechenden Sicherheitskugelgriffe fixieren (ziehen und drehen).

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch haufter auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

Die Metallfettfilter entnehmer.
- Den gesattigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
Die neuen Filter wie gezeigt montieren (B).
Die Metallfettfilter wieder montieren.
Die Kohlefilter konnen mit dem Hausmull entsorgt werden.

Beleuchtung

AUSWECHSELN DER LAMPEN

Gliuhlampen 40W

Die Metalfettfilter entfernen
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Zum Auswechseln der Lampen, die Glashalterung aus Metall durch Anheiten der Zwinge entfernen und die Halterung damit mit einer Hand stützen.
  Die Lampe aus der Halterung fühmen.
• Die Lampe durch eine gleichwertige ersetzen und beim Wiedereinsetzen darauf auf achten, daß die beiden Steckerstiffe vorschrifsmäßig in die Lampenfassung eingeführt werden.
  Die Glashalterung wieder eindrücken.
