BEDIENUNGSANLEITUNG Inspiration FX SM ROBLIN

WARTUNG UND REINIGUNG

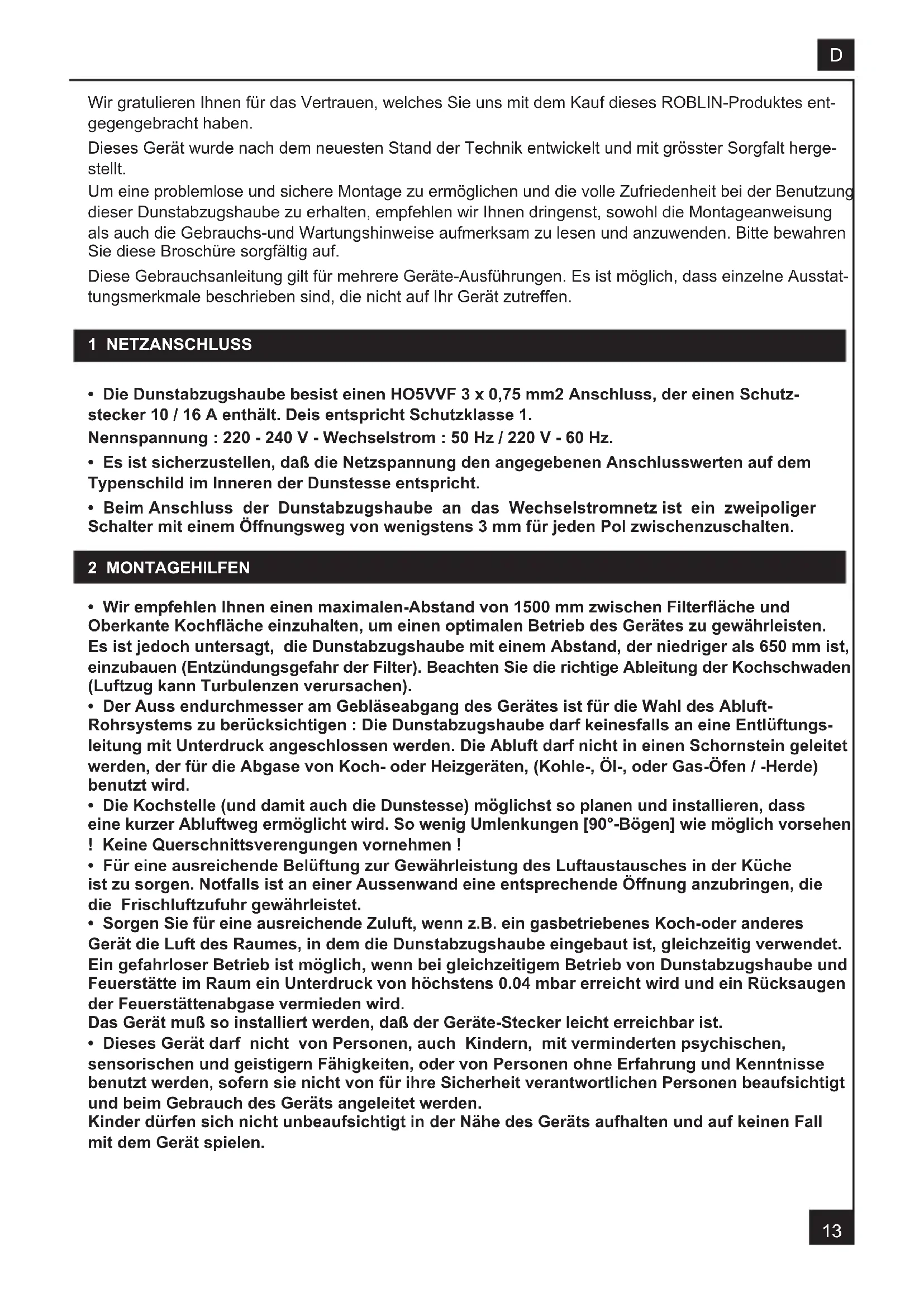

Wir gratulieren Ihnen für das Vertrauen, welches Sie uns mit dem Kauf dieses ROBLIN-Produktes ent- gegengebracht haben. Dieses Gerät wurde nach dem neuesten Stand der Technik entwickelt und mit grösster Sorgfalt herge- stellt. Um eine problemlose und sichere Montage zu ermöglichen und die volle Zufriedenheit bei der Benutzung dieser Dunstabzugshaube zu erhalten, empfehlen wir Ihnen dringenst, sowohl die Montageanweisung als auch die Gebrauchs-und Wartungshinweise aufmerksam zu lesen und anzuwenden. Bitte bewahren Sie diese Broschüre sorgfältig auf. Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstat- tungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. 1 NETZANSCHLUSS

• Die Dunstabzugshaube besist einen HO5VVF 3 x 0,75 mm2 Anschluss, der einen Schutz- stecker 10 / 16 A enthält. Deis entspricht Schutzklasse 1. Nennspannung : 220 - 240 V - Wechselstrom : 50 Hz / 220 V - 60 Hz.

• Es ist sicherzustellen, daß die Netzspannung den angegebenen Anschlusswerten auf dem Typenschild im Inneren der Dunstesse entspricht.

• Beim Anschluss der Dunstabzugshaube an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten. 2 MONTAGEHILFEN

• Wir empfehlen Ihnen einen maximalen-Abstand von 1500 mm zwischen Filteräche und Oberkante Kochäche einzuhalten, um einen optimalen Betrieb des Gerätes zu gewährleisten. Es ist jedoch untersagt, die Dunstabzugshaube mit einem Abstand, der niedriger als 650 mm ist, einzubauen (Entzündungsgefahr der Filter). Beachten Sie die richtige Ableitung der Kochschwaden (Luftzug kann Turbulenzen verursachen).

• Der Auss endurchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft- Rohrsystems zu berücksichtigen : Die Dunstabzugshaube darf keinesfalls an eine Entlüftungs- leitung mit Unterdruck angeschlossen werden. Die Abluft darf nicht in einen Schornstein geleitet werden, der für die Abgase von Koch- oder Heizgeräten, (Kohle-, Öl-, oder Gas-Öfen / -Herde) benutzt wird.

• Die Kochstelle (und damit auch die Dunstesse) möglichst so planen und installieren, dass eine kurzer Abluftweg ermöglicht wird. So wenig Umlenkungen [90°-Bögen] wie möglich vorsehen ! Keine Querschnittsverengungen vornehmen !

• Für eine ausreichende Belüftung zur Gewährleistung des Luftaustausches in der Küche ist zu sorgen. Notfalls ist an einer Aussenwand eine entsprechende Öffnung anzubringen, die die Frischluftzufuhr gewährleistet.

• Sorgen Sie für eine ausreichende Zuluft, wenn z.B. ein gasbetriebenes Koch-oder anderes Gerät die Luft des Raumes, in dem die Dunstabzugshaube eingebaut ist, gleichzeitig verwendet. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und Feuerstätte im Raum ein Unterdruck von höchstens 0.04 mbar erreicht wird und ein Rücksaugen der Feuerstättenabgase vermieden wird. Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichbar ist.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.14

Montage und Anschluss müssen von einem qualizierten Installateur* durchgeführt werden. (*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben. Achtung ! Bitte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfä- higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisie- rungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

1) Die Verpackung öffnen.

• DURCHBOHREN DER DECKE

2) Mit Hilfe eines Lotes den Mittelpunkt der Kochäche an der Decke bestimmen. Die Achsen mit der

Kochäche parallel ziehen (Abb.1).

3) Zwischendecke laut Ausschnittsmass S.37 ausschneiden (Abb. 2a).

4) Die Mittelpunkte der verschiedenen Bohrungen anzeichnen (Abb. 2b).

5) Die Decke an den vorgegebenen Befestigungspunkten anbohren. Eine Bohrung von Ø 40 mm er

möglicht den Durchgang der Anschlussleitung (Abb. 2b). Ist die Decke aus Beton, so müssen 4 stabile Metalldübel für Ø10 mm verwendet werden; Kunststoffdübel sind nicht geeignet. Scheint die Decke nicht fest genug zu sein, so müssen Sie entsprechende Verstärkungen oberhalb der Decke installlieren (Abb. 3). Der Motor wird befestigt (Abb. 4): Duch drehen um 90° können 4 positi- onen für die Abluft gewählt werden.

6) Die Höhe der Seitenteile sind um 20 mm individuell einstellbar. (Abb. 5).

7) Das Leitblech des Tablettes öffnen (Abb. 6, Pos. 12), mit drücken / aufsperren (Abb. 14). Die

Edelstahl-Fettlter herausnehmen.

8) Die Haube vom Netzteil trennen und Steuerungskabel ausklipsen (Abb. 7).

• ANSCHLUSS Abluft / Umluft Im Abluftbetrieb a- Die Rückstauklappe C am Gebläseausgang anbringen (Pos. 6). Dann das Rohren am Geräteausgang anbringen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (Abb. 8). b- Der Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). c- Der Haubenkörper wird am Motorblock befestigt (Abb. 10). Vorsicht : Dieser Einbauschritt sollte von 2 Monteuren durchgeführt werden. d- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen. e- Versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert wird (Abb. 9). f- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und elektro- nischer Steuerung prüfen. g- Edelstahl-Fettlter wieder einsetzen. Im Umluftbetrieb a- Einen Luftausgang (Umluftbetrieb) in der Küche wiederzuverwenden (Abb. 11). b- Ein Verbindungsrohr /Schlauch mit passendem Durchmesser (separat bestellen) zwischen dem Gebläseabgang (Pos. 6) und dem Umluftadapter anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (siehe Abb. 12). c- Den Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). d- Der Haubenkörper wird am Motoblock befestigt (Abb. 10). Vorsicht : Dieser Einbauschritt sollte von 2 Monteuren durchgeführt werden. e- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen. f- Versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert15

wird (Abb. 9). g- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und elektro- nischer Steuerung prüfen. h- Aktivkohle-Filterkassetten seitlich auf das Gebläse aufsetzen (Abb. 13). i- Edelstahl-Fettlter wieder einsetzen.

• DAS GERÄT AN DER EINGEZOGENEN DECKE ANBRINGEN

2) Mit Hilfe eines Lotes den Mittelpunkt der Kochäche an der Decke bestimmen. Die Achsen mit der

Kochäche parallel ziehen (Abb.1).

3) Zwischendecke laut Ausschnittsmass S.37 ausschneiden (Abb. 2a).

4) Die Maske der Brennpunkte wegnehmen (Abb. 15).

5) Die Schrauben der Klipps abschrauben entsprechend der Dicke der eingezogenen Decke (Abb. 16).

Wenn Ihnen die eingezogenen Decke nicht sicher scheint verstärken Sie ihnen (Abb. 17). Für eingezo- gene Decke aus 18 mm MDF, sind 4 Verrechnungskeile (2 mm Dicke) mit dem Gerät geliefert.

6) Die Höhe der Seitenteile sind um 20 mm individuell einstellbar. (Abb. 5).

7) Das Leitblech des Tablettes öffnen (Abb. 6, Pos. 12), mit drücken / aufsperren (Abb. 14). Die

Edelstahl-Fettlter herausnehmen.

8) Die Haube vom Netzteil trennen und Steuerungskabel ausklipsen (Abb. 7).

• ANSCHLUSS Abluft / Umluft Im Abluftbetrieb a- Die Rückstauklappe C am Gebläseausgang anbringen (Pos. 6). Dann das Rohren am Geräteausgang anbringen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (Abb. 8). b- Der Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). c- Der Haubenkörper wird am Motoblock befestigt (Abb.10) oder das Gerät an der eingezogenen Decke anbringen (Abb. 15), die Schrauben befestigen (Abb. 16) und die Masken der Lichter wieder installieren. Vorsicht : Dieser Einbauschritt sollte von 2 Monteuren durchgeführt werden. d- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen. e- Versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert wird (Abb. 9). f- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und elektro- nischer Steuerung prüfen. g- Edelstahl-Fettlter wieder einsetzen. Im Umluftbetrieb a- Einen Luftausgang (Umluftbetrieb) in der Küche wiederzuverwenden (Abb. 11). b- Ein Verbindungsrohr /Schlauch mit passendem Durchmesser (separat bestellen) zwischen dem Gebläseabgang (Pos. 6) und dem Umluftadapter anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (siehe Abb. 12). c- Den Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss). d- Der Haubenkörper wird am Motoblock befestigt (Abb.10) oder das Gerät an der eingezogenen Decke anbringen (Abb. 15), die Schrauben befestigen (Abb. 16) und die Masken der Lichter wieder installieren. Vorsicht : Dieser Einbauschritt sollte von 2 Monteuren durchgeführt werden. e- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen. f- Versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert wird (Abb. 9). g- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und elektro- nischer Steuerung prüfen. h- Aktivkohle-Filterkassetten seitlich auf das Gebläse aufsetzen (Abb. 13). i- Edelstahl-Fettlter wieder einsetzen.16

Schaltt afel Taste A Schaltet d en Motor der A bsauganlage b ei der zu- letzt verwendeten Geschwindigkeit ein und aus. Zeigt die eingestellte Geschwindigkeit an B Vermindert die Betriebsgeschwindigkeit. C Erhöht die Betriebsgeschwindigkeit. D Aktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem M otor, d ie Intensivgeschwindigkeit, die au f 1 0 Minuten zeitgeregelt ist. Nach Ablauf dieser Ze it k ehrt das System zu der zuvor eingestellten G eschwindigkeit zurück. Für d ie Beseitigung von s ehr intensiven K ochdünsten geeignet. Zeigt HI an und d er Punkt u nten r echts blinkt einmal pro Sekunde.

Aktiviert d en Motor be i e iner Geschwindigkeit, die eine A bsaugleistung v on 100 m

/h für d ie Dauer v on 10 Minuten je de Stunde e rmöglicht, nach dessen Ablauf hält der Motor an. Bei laufendem Filteralarm wird durch 3 Sekunden anhaltendes D rücken der T aste e in Reset des A - larms a usgelöst. Derlei Anzeigen sind nur b ei abgestelltem Motor sichtbar. Zeigt 24 an un d der P unkt un ten rechts blinkt, während der Motor in Betrieb ist Nach a bgeschlossener Prozedur verlöscht die bisherige Anzeige: FF zeigt an, d ass der M etallfettfilter ge- waschen w erden m uss. Dieser Alarm wird nach 1 00 effektiven Betriebsstunden der Abzugshaube ausgelöst. EF zeigt an, d ass die A ktivkohlefilter ausgewechselt un d die M etallfettfilter gewaschen w erden mü ssen. D ieser Alarm wird n ach 2 00 effektiven Betriebsstunden der Abzugshaube ausgelöst. F Aktiviert das automatische Ausschalten mit e iner Verzögerung von 30’. Ermöglicht die Beseitigung von Re stgerüchen. K ann von je der Position aus eingeschaltet werden und wird durch Drücken der Taste oder Abstellen des Motors ausgeschaltet. Zeigt ab wechselnd die Betriebsgeschwindigkeit und die bis zum Abschalten de r Abzugshaube verbleibende Zeit an. Der Punkt unten rechts blinkt.

ABCD E FGH Fonktion Display Schaltet d ie Hauptbeleuchtung ein oder aus. Schaltet d ie Ambiencebeleuchtung ein oder aus.17 5 NUTZUNG

• Um ein optimales Absaugen der Dunstschwaden zu erzielen, wird empfohlen, das Gerät vor dem Kochen einzuschalten und nach dem Kochen noch einige Zeit nachlaufen zu lassen. Für die Speisen, die wenig Dunst entwickeln, verwenden Sie vorzugsweise eine niedere Geschwin- digkeit.

• WICHTIG : NIEMALS UNTER DEM GERÄT FLAMBIEREN. Niemals eine grosse Koch-Flamme bei eingeschalteter Dunstesse unbedeckt lassen. Wenn der Topf entfernt wird, ist die Koch-Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, dennoch aber unbedingt im Auge zu behalten. Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamtem Betriebs- dauer zu beaufsichtigen: Überhitztes Öl kann sich entzünden und die Haube in Brand setzen.

6 WARTUNG UND REINIGUNG

Vor jedem Eingriff im Gerät immer den Netzstecker ziehen, oder die Sicherung herausdrehen bzw. die Stromzufuhr unterbrechen. Bei der Entwicklung des Gerätes wurde besonders die Wartungsfreundlichkeit berücksichtigt.

• Herausnehmen der Edelstahl-Fettlters : Die Edelstahl-Fettlter müssen REGELMÄSSIG ( Empfehlung 14-tägig) mit der Hand (lauwarmes mit Waschmittel und Nachspülen) oder imr Geschirrspüle zu REINIGEN. Diese Massnahmen ermöglich eine weiterhin hohe Fettabscheidung und vermindern die Brandgefahr (starke Fettrückstände sind leicht brennbar).

• Gehäuse: Keine nassen Tücher für die Reinigung der Oberächen der Dunstabzugshaube verwenden. Es sollen nur milde Reinigungsmittel und leicht feuchte Tücher verwendet werden. Keine Gegenstände in die Luftaustrittsöffnung stecken. Nicht in die Luftaustrittsöffnung greifen.

• Abluftleitung: Kontrollieren Sie von Zeit zu Zeit, dasss der Luftkanal nicht verstopft ist. Die behördlichen Anforderungen, für die Ableitung der Abluft sind zu berücksichtigen.

• Beleuchtung: Bei Leuchtmittel-Wechsel in jedem Fall den Schalter der Beleuchtung ausschalten. Die Art des Leuchtmittels nicht wechseln. Leistung nicht überschreiten.

• Fernbedienung: Vorsicht ! Die Fernbedienung muss mit Zink-Kohle Alkali-Batterien im Standard-Format LR03-AAA zu 1.5 V, angezeigt ausstatten sein. Die Batterien müssten eine dauerhaft optimale Benutzung garantieren. Diese Batterie müssen richtig einstecken sein, und mögen zerspringen, wenn sie beschädigt sind oder in der Hitze liegen. Nicht ins Feuer werfen ! Um die Umwelt zu schützen, bitte diese Batterien D18

in einen geeigneten Container abladen.

7 GARANTIE UND KUNDENDIENST

• Bei Ausfall des Gerätes benachrichtigen Sie Ihren Händler, der den Werkskundendienst infor- mieren wird.

• Stets nur Original-Ersatzteile verwenden.

• Wird dies nicht berücksichtigt, kann die Sicherheit des Gerätes beeinträchtigt werden. Außerdem erlischt die Garantie.

• Bei der Bestellung von Ersatzteilen geben Sie bitte Nummer und Typ des Gerätes, die Sie auf dem Typenschild nden, das sich im Gehäuse hinter den Fettltern bendet, an.

• Für die Anwendung der vertraglichen Garantie wird nur die Rechnung des Gerätes verbindlich anerkannt. Von der Garantieleistung ausgenommen sind: - Die Beleuchtung : Klassik - und Halogenbeleuchtung - Die Filter (Filter sind als Verbrauchsgüter anzusehen). 8 WICHTIGE HINWEISE Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 2006/95/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 2004108/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE Kennzeichnung. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer kommunalen Behörde, den örtlichen Müllentsorgungsunterneh- men oder von Ihrem Fachhändler.19 La ringraziamo per la ducia accordataci nell’aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei beneci. Questo libretto di istruzioni per l’uso è previsto per più versioni dell’ apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. Questo kit permette lo spostamento dell’aspiratore della cappa in un punto remoto all’interno dell’abitazione. L’installazione deve essere effettuata da personale specializzato, rispettando tutte le prescrizioni delle autorità competenti relative allo scarico dell’aria da evacuare. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. 1 COLLEGAMENTO ELETTRICO
