MANUALE UTENTE Inspiration FX SM ROBLIN

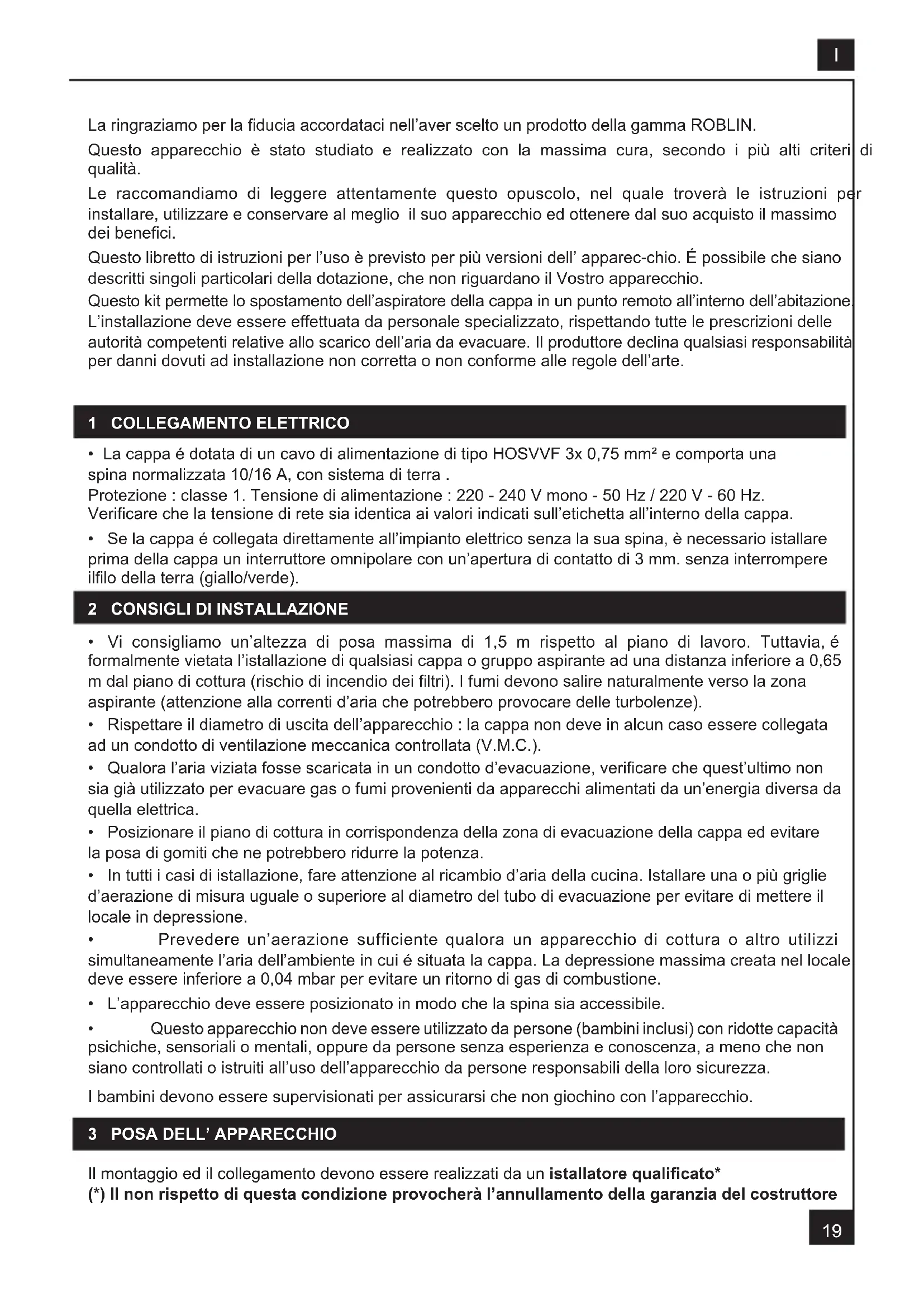

CONSIGLI DI INSTALLAZIONE

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, con sistema di terra . Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz. Vericare che la tensione di rete sia identica ai valori indicati sull’etichetta all’interno della cappa.

• Se la cappa é collegata direttamente all’impianto elettrico senza la sua spina, è necessario istallare prima della cappa un interruttore omnipolare con un’apertura di contatto di 3 mm. senza interrompere illo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Vi consigliamo un’altezza di posa massima di 1,5 m rispetto al piano di lavoro. Tuttavia, é formalmente vietata l’istallazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei ltri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d’aria che potrebbero provocare delle turbolenze).

• Rispettare il diametro di uscita dell’apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).

• Qualora l’aria viziata fosse scaricata in un condotto d’evacuazione, vericare che quest’ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un’energia diversa da quella elettrica.

• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.

• In tutti i casi di istallazione, fare attenzione al ricambio d’aria della cucina. Istallare una o più griglie d’aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.

• Prevedere un’aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi simultaneamente l’aria dell’ambiente in cui é situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.

• L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

3 POSA DELL’ APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualicato* (*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del costruttore I20

e di qualsiasi ricorso i caso di incidente. Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al ssaggio al softto.

1) Aprire il cartone della cappa.

• FORATURA DEL SOFFITTO

2) Con un lo a piombo, riportare sul softto il centro del piano di cottura. Tracciare gli assi paralleli al

piano di cottura (Fig. 1).

3) Realizzare il taglio per l'incastro nel softo (Fig 2a).

4) Tracciare il centro dei diversi fori che andranno effettuati (Fig. 2b).

5) Forare il softto nel punto di posa della cappa e particare un foro di Ø 40 per il passaggio del cavo

di alimentazione (Fig. 2b). Se il softto è in cemento, utilizzare 4 tasselli in ghisa per Ø 10, escludere i tasselli in plastica. Se la solidità del softto non è sicura, non esitate a rinforzarlo a partire dal sottotetto (Fig. 3). Fissare solidamente il gruppo (Fig. 4): 4 posizioni a 90°.

6) Regolare l'altezza del motore: 20 mm di messa a punto (Fig. 5).

7) Aprire il deettore della parte inferiore della cappa (Fig. 6 Rif. 12) tramite l’azione “spingere / sblocca-

• Versione Evacuazione Esterna : a- Mettere la valvola di non-ritorno C sull’uscita dell’apparecchio (Rif. 6), collegare il tubo essibile all’evacuazione esterna ed all’uscita dell’apparecchio. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 8). b- Collegare elettricamente il gruppo d’aspirazione (vedi paragrafo collegamento elettrico). c- Fissare il corpo della cappa (Fig.10). Attenzione : questa fase del montaggio deve essere realizzata da due persone d- Collegare il connettore del motore sulla cappa (Fig.7). e- Vericare i connettori del motore (Fig. 9). f- Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione. g- Mettere i ltri e richiudere il riettore della cappa.

• Versione Filtrante : a- Prevedere il ritorno dell'aria riciclata nella cucina (Fig. 11). b- Installare un tubo di diametro appropriato (non fornito) fra l’uscita dell’apparecchio (Rif. 6) e l’entrata del deettore. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 12). c- Collegare elettricamente il gruppo d’aspirazione (vedi paragrafo collegamento elettrico). d- Fissare il corpo della cappa (Fig.10). Attenzione : questa fase del montaggio deve essere realizzata da due persone. e- Collegare il connettore del motore sulla cappa (Fig.7). f- Vericare i connettori del motore (Fig. 9). g- Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione. h- Fissare le cartucce al carbone attivo sul motore (Fig. 13). i- Mettere i ltri e richiudere il riettore della cappa.21

2) Con un lo a piombo, riportare sul softto il centro del piano di cottura. Tracciare gli assi paralleli al

piano di cottura (Fig. 1).

3) Realizzare il taglio per l'incastro nel softo (Fig 2a).

4) Togliere i copri luce (Fig. 15)

5) Svitare le viti delle clips in funzione dello spessore del controsoftto (Fig. 16). Se il controsoftto non

vi sembra sufcientemente solido, non esitate a rinforzarlo (Fig. 17) Per i controsoftti in MDF da 18 mm, 4 spessori da 2 mm sono forniti con l’apparecchio.

6) Aprire il deettore della parte inferiore della cappa (Fig. 6 Rif. 12) tramite l’azione “spingere / sblocca-

• Versione Evacuazione Esterna : a- Mettere la valvola di non-ritorno C sull’uscita dell’apparecchio (Rif. 6), collegare il tubo essibile all’evacuazione esterna ed all’uscita dell’apparecchio. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 8). b- Collegare elettricamente il gruppo d’aspirazione (vedi paragrafo collegamento elettrico). c- Fissare il corpo cappa (Fig. 10) o agganciarlo con le clips al controsoftto (Fig. 15), stringere le viti (Fig. 16) e rimettere i copri luce. Attenzione : questa fase del montaggio deve essere realizzata da due persone d- Collegare il connettore del motore sulla cappa (Fig.7). e- Vericare i connettori del motore (Fig. 9). f- Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione. g- Mettere i ltri e richiudere il riettore della cappa.

• Versione Filtrante : a- Prevedere il ritorno dell'aria riciclata nella cucina (Fig. 11). b- Installare un tubo di diametro appropriato (non fornito) fra l’uscita dell’apparecchio (Rif. 6) e l’entrata del deettore. Fissare l’assieme tramite collari o nastro adesivo appropriati (Fig. 12). c- Collegare elettricamente il gruppo d’aspirazione (vedi paragrafo collegamento elettrico). d- Fissare il corpo cappa (Fig. 10) o agganciarlo con le clips al controsoftto (Fig. 15), stringere le viti (Fig. 16) e rimettere i copri luce. Attenzione : questa fase del montaggio deve essere realizzata da due persone. e- Collegare il connettore del motore sulla cappa (Fig.7). f- Vericare i connettori del motore (Fig. 9). g- Vericare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione. h- Fissare le cartucce al carbone attivo sul motore (Fig. 13). i- Mettere i ltri e richiudere il riettore della cappa.22 4 FUNZIONAMENTO

Accende e s pegne il m otore d i as pirazione all’ultima velocità utilizzata. Visualizza la velocità impostata B Decrementa la velocità di esercizio. C Incrementa la velocità di esercizio.

Attiva l a v elocità i ntensiva da qualsiasi v elocità anche da motore spento, tale velocità è temporiz- zata a 10 minuti, al termine del tempo il s istema ritorna alla v elocità precedentemente im postata. Adatta a fronteggiare le massime emissioni di fu- mi di cottura. Visualizza HI e il punto in basso a destra lampeggia una volta al secondo.

Attiva il motore ad una velocità che consente un’aspirazione di 100 m

/h per 10 minuti ogni ora, terminati il motore si ferma. Con l’allarme filtri i n corso p remendo il tasto per circa 3 s econdi si e ffettua il r eset dell’al-larme. Tali segnalazioni sono visibili solo a motore spen- to. Visualizza 24 e il punto in basso a destra lampeggia, mentre il motore è in funzione Terminata la procedura si spegne la segna- lazione precedentemente visualizzata: FF segnala l a ne cessità di l avare i f iltri antigrasso m etallici. L’allarme entra in funzione dopo 100 ore di lavoro ef- fettivo della Cappa. EF segnala la necessità di sostituire i filtri al carbone a ttivo e devono anche es- sere lavati i fi ltri antigrasso metallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

Attiva lo spegnimento automatico ritardato di 30’. Adatto per completare l’eliminazione di odori residui. Attivabile da qualsiasi posizione, si disat- tiva premendo il tasto o spegnendo il motore. Visualizza alternativamente la velocità di esercizio e il tempo rimanente allo spegni- mento della cappa. Il punto in basso a de- stra lampeggia.

ABCD E FGH Funzione Display Accende e spegne l’impianto di illuminazione principale. Accende e spegne le Luci Ambiente23

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell’efcacia per quanto riguarda l’assorbimento dei fumi o del vapore, mettere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse.

• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA. Non lasciate mai amme libere sotto una cappa funzionante. Spegnere la amma o ridurla al minimo per un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato potrebbe inammarsi. 6 MANUTENZIONE Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico. L’apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei ltri metallici. E’ necessario procedere ad una PULIZIA PERIODICA dei ltri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall’utilizzo, per evitare i rischi di incendio.

• Struttura esterna. Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati. Non introdurre alcun oggetto e tanto meno le mani nell’apertura d’evacuazione dell’aria.

• Condotto d’evacuazione. Vericare ogni 6 mesi la buona evacuazione dell’aria viziata. Rispettare le norme nazionali vigenti relative all’evacuazione dell’aria viziata.

• Illuminazione. Prima di effettuare qualsiasi intervento sull’apparecchio, mettere l’interruttore di accensione delle lampade in posizione spenta. Non superare la potenza prescritta e non cambiare tipo di lampada.

• telecomando. Questo apparecchio può essere comandato elettronicamente attraverso un telecomando. È importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando no alla scarica completa . Non riporre il telecomando in prossimità di fonti di calore.Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

7 GARANZIA ED ASSISTENZA TECNICA

• In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà vericare l’apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l’utilizzo di attrezzature apposite.

• Staccare la spina dell’apparecchio.

• Esigete sempre l’utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell’apparecchio e metterebbe ne al contratto di garanzia.

• Per ordinare i pezzi di ricambio, indicare il numero dell’apparecchio che si trova sull’etichetta segnaletica.
