Type de produit	Amplificateur intégré stéréo
Caractéristiques techniques principales	Amplification de classe D, puissance de 50 W par canal (8 ohms)
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	420 mm x 109 mm x 329 mm
Poids	6,5 kg
Compatibilités	Compatible avec divers appareils audio, entrées RCA, optiques et USB
Fonctions principales	Contrôle du volume, égaliseur, entrée phono, Bluetooth
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales utiles	Idéal pour les audiophiles, performances audio de haute qualité

FOIRE AUX QUESTIONS - A-50-S PIONEER

Comment connecter mon PIONEER A-50-S à des haut-parleurs ?

Utilisez des câbles d'enceintes pour relier les bornes de sortie d'enceintes à vos haut-parleurs, en respectant la polarité (positif sur positif et négatif sur négatif).

Pourquoi mon PIONEER A-50-S ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster les réglages de tonalité sur le PIONEER A-50-S ?

Utilisez les boutons de tonalité situés sur le panneau avant pour ajuster les basses et les aigus selon vos préférences.

Mon PIONEER A-50-S émet un bruit de fond, que faire ?

Assurez-vous que tous les câbles sont correctement connectés et qu'ils ne sont pas endommagés. Essayez également de déplacer l'appareil loin des sources d'interférences électromagnétiques.

Comment réinitialiser le PIONEER A-50-S aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Direct' tout en le rallumant jusqu'à ce que l'affichage clignote.

Quelles sources audio puis-je connecter au PIONEER A-50-S ?

Vous pouvez connecter des appareils via les entrées RCA, USB, ou via Bluetooth si votre modèle le prend en charge.

Le son est faible, que faire ?

Vérifiez le niveau de volume sur l'appareil et assurez-vous que les réglages de tonalité ne sont pas trop atténués. Vérifiez également les connexions des haut-parleurs.

Le PIONEER A-50-S prend-il en charge le son surround ?

Le PIONEER A-50-S est un amplificateur stéréo et ne prend pas en charge le son surround. Il est conçu pour une écoute stéréo.

Comment mettre à jour le firmware du PIONEER A-50-S ?

Visitez le site Web de PIONEER pour télécharger la dernière version du firmware et suivez les instructions pour le mettre à jour via une clé USB.

MODE D'EMPLOI A-50-S PIONEER

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.

Attention

DANGER D'ELECTROCUTION NE PAS OUVRIR

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUITION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRÊRÉ). AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETION À UN PERSONNEL QUALIFIÉ UNIQUÉMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1_A1_Fr

Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usagées

(Marquage pour les) équipements

(Exemples de marquage pour les batteries)

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement signifient que les équipements électriques et électroniques et batteries usagées ne doivent pas être jetés avec les déchets ménagers et font l'objet d'une collecte sélective.

Pour assurer l'enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habitués conformément à la législation locale en vigueur.

En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourrait résulter d'une mauvaise gestion des déchets.

Pour plus d'information sur la collecte et le traitement des produits et batteries usagées, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l'Union Européenne. Pour les pays n'appartenant pas à l'Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées.

K058a_A1_Fr

Avertissement

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

Avertissement

Avant de brancher l'appareil pour la première fois, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière.

D3-4-2-1-4*A1Fr

Avertissement

Pour éviter les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Precaution de ventilation

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 30 cm sur le dessus, 10 cm à l'arrière et 10 cm de chaque côté).

Avertissement

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis écais ou un lit.

D3-4-2-1-7b*A1Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

Si la fiche d'alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplaçée par une appropriée. Ce remplacement et la fixation d'une fiche secteur sur le cordon d'alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu'elle est éliminée correctement après sa dépose. L'appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A1_Fr

Attention

L'interrupteur STANDBY/ON de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

Note importante sur le cable d'alimentation

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de nœud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abimé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

S002*A1Fr

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi; vous serez ainsi en mesure de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement.

01 Préparatifs

Contenu de la boîte 4

Chargement des piles dans la télécommande...4

Utilisation de la télécommande. 4

Installation de l'amplificateur 4

02 Raccordement

Raccordements des câbles 5

Connexion des câbles d'enceinte. 6

Raccordement des câbles audio 6

Utilisation de la commande centralisée avec d'autres composants Pioneer 6

Connexions d'entrée audio numérique (uniquement A-70). 6

Utilisation d'un câble USB pour brancher un ordinateur (uniquement A-70) 7

Branchement. 7

03 Commandes et afficheur

Panneau avant. 8

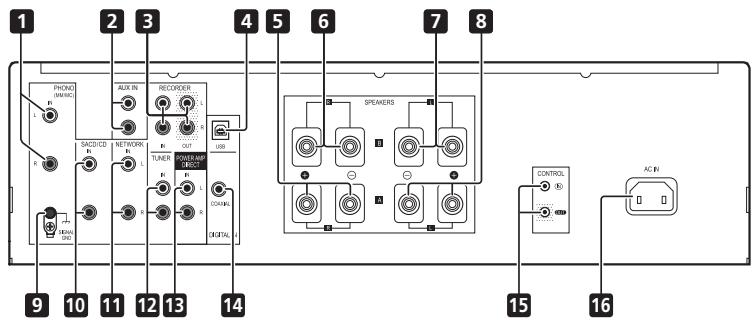

Panneau arrière. 9

Télécommande 10

04 Fonctionnement

Lecture 11

Réglage de la puissance sur la mise en veille.....11

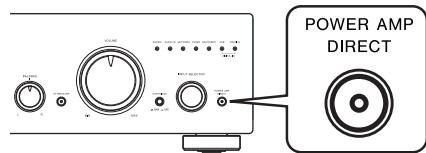

Lorsque vous utilisez l'appareil comme puissance.11

Lecture de musique depuis un composant audio numérique (uniquement A-70) 12

Lecture de musique depuis ordinateur (uniquement A-70). 12

Réalisat ion d'un enregistrement audio 12

Pour régler un statut de veille automatique (fonction de mise hors tension automatique)... 13

Pour restaurer tous les réglages sur les valeurs par défaut 13

05 Informations supplémentaires

Guide de dépannage 14

Nettoyage de l'unité. 14

Spécifications 15

Contenu de la boîte

Veuillez confirmer que les accessoires suivants sont présents dans la boîte quand vous l'ouvre.

• Telecommande
• Piles sèches AAA/IEC R03 x 2 Fiches à broche courte x 2

(Lors de l'achat, ces fiches sont déjà installées sur les bornes PHONO IN du panneau arrêté.)

Cordon d'alimentation (Longueur: 1,8 m) - Carte de garantie - Feuille d'avertissements (pour la première utilisation) - Mode d'emploi (ce document)

Remarque

• Les illustrations des instructions opérationnelles peuvent avoir été modifiées ou simplifiées dans le but de clarification et en conséquence peuvent différer de l'appareil actuel du produit.
• Les illustrations utilisées ici représentent principalement l'A-70.

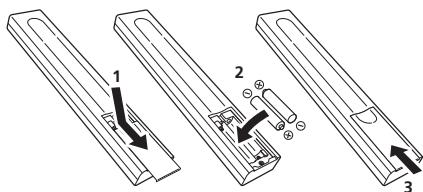

Chargement des piles dans la télécommande

1 Ouvrez le couvercle arrière. 2 Placez les piles neuves, en faisant correspondre la polarité à celle du boîtier. 3 Fermez le couvercle arrière.

Les piles inclues avec l'unité ont été fournies pour permettre de contrôler le fonctionnement du produit et ne dureront pas longtemps. Nous recommandons d'utiliser des piles alcalines qui ont une durée de vie utile plus longue.

Avertissement

• N'utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d'un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Leur durée de vie ou leur performance pourrait également être réduite.

Attention

Toute utilisation incorrecte des piles peut entraîner des accidents, par exemple une fuite ou une explosion. Respectez les précautions suivantes :

• Lorsque vous placez les piles, prenez soin de ne pas endommager les ressorts des bornes des piles . Ceci peut entraîner la fuite ou la surchauffe des piles.
• Ne pas utiliser de piles autres que celles qui sont indiquées. Ne pas utiliser non plus une pile neuve avec une pile usée. Lorsque you installez les piles dans la télécommande, orientez-les batteries dans la bonne direction en respectant la polarité (4 et 5)
• Ne pas chauffer, ni démonter, ni jeter les piles dans le feu ou l'eau.
• La tension des piles peut différer l'une de l'autre et cela même si leur type et forme sont identiques. Utiliser ensemble uniquement des piles du même type. Pour éviter que les piles ne fuient, enlever les piles lorsque le produit n'est pas censé être utilisé pendant une période prolongée (à savoir 1 mois ou plus). Si les piles ont fuient, nettoyer soigneusement l'intérieur du compartiment et placer ensuite les piles. Si une pile fuient et que du liquide entre en contact avec votre peau, nettoyer à grande quantité d'eau.
• Lorsque vous jetez des piles usées, veuillez vous conformer aux normes gouvernementales ou à la réglementation des institutions publiques environnementales en vigueur dans votre pays ou région.

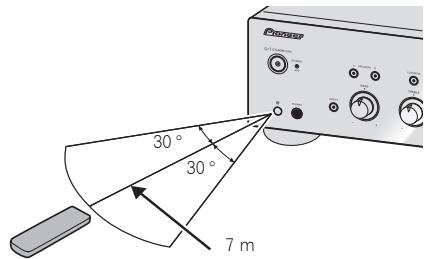

Utilisation de la télécommande

La télécommande a une portée d'environ 7 mètres avec un angle de par rapport au capteur de télécommande.

Gardez à l'esprit ce qui suit lorsque vous utilisez la télécommande :

Assurez-vous de l'absence d'obstacles entre la télécommande et le capteur de l'appareil. - La télécommande risque de ne pas fonctionner correctement si la lumière du soleil ou une lampe fluorescente puissante éclaire le capteur de l'appareil. - Les télécommandes de différents appareils peuvent interférer entre elles. Evitez d'utiliser des télécommandes commandant d'autres équipements situés à proximité de cet appareil. - Remplacez les piles lorsque vous constatez une diminution de la portée de fonctionnement de la télécommande.

Installation de l'amplificateur

Lors de l'installation de l'appareil, assurez-vous que ce dernier est posé sur une surface plane et stable.

• N'installez pas l'appareil dans les endroits suivants : - sur un téléviseur couleur (les images à l'écran pourraient être déformées)
• à proximité d'une platine à cassettes (ou d'un qui produit un champ magnétique). Le son pourrait en être affecté.
• à des températures extrêmes - en présence de vibrations ou autres mouvements
• à la fumée ou aux émanations grasses (cuisine par ex.)
• Ne pas installer l'unité sur un divan ou tout autre objet/meuble ayant des caractéristiques absorbantes sous risque d'affecter la qualité du son.

Attention

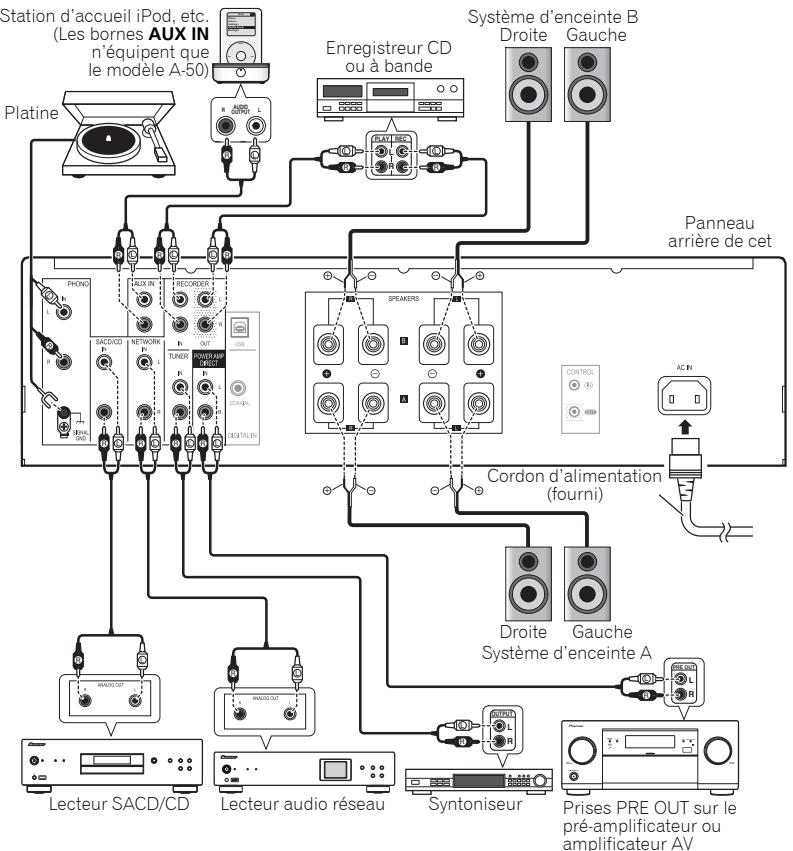

• Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur.
• Connectez le cordon d'alimentation après avoir effectué toutes les connexions entre les appareils.

Attention

• La borne SIGNAL GND est fournie pour réduire le bruit lors de la connexion de l'unité aux composants, tels que la platine analogue.
• Les bornes PHONO IN sont installées en usine, dotées de fiches à broche courte. Elles ne doivent pas être retirées, sauf en cas de branchement d'une platine. Assurez-vous de conserver les fiches à broche courte en lieu sûr.
• N'insérez pas les fiches à broche courte dans des connecteurs autres que les bornes PHONO IN. Leur branchement sur d'autres bornes pourrait entraîner un dysfonctionnement.
• Ne pas connecter les bornes PHONO IN à un autre composant qu'une platine; ne pas connecter non plus une platine dotée d'un égalisateur intégré. Un son émis trop fort peut se produire, ce qui endommagerait les enceintes ou les autres appareils.
• Les bornes PHONO IN de l'unité A-50 ont été conçues pour être utilisées avec des platines dotées de cartouches de type MM (à aimant mobile). Ne pas utiliser les platines dotées de cartouches MC (à bobine mobile). Assurez-vous de ne pas plier les câbles par-dessus cette unité (comme indiqué dans l'illustration). Si cela se produit, le champ magnétique produit par les transformateurs dans cette unité peut provoquer un renflement des enceintes.

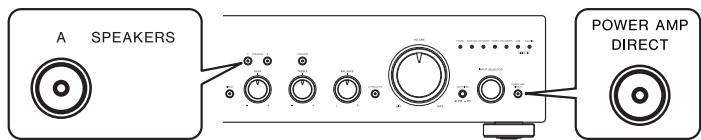

• Les bornes POWER AMP DIRECT de l'unité ne doivent jamais être branchées à des connecteurs autres que PRE-AMP OUT.
• Si votre platine dispose d'un fil de mise à la terre, fixez-le à la borne de terre de cet amplificateur.

Remarque

Lors de la connexion d'un enregistrateur à bande, le bruit de fond peut être perçu, selon l'emplacement de l'installation. Ce bruit provient d'une fuite du transformateur de l'amplificateur. Dans ce cas, changez l'emplacement de l'installation ou distancez davantage la platine de l'amplificateur.

• iPod est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Cette unité peut être utilisée avec des enceintes prenant en charge le bi-câblage. Toujours raccorder correctement la haute fréquence et la basse fréquence.

• Au cours de la lecture, assurez-vous que les boutons SPEAKERS A et SPEAKERS B sont sur Marche (ON) (page 8).

Système des enceintes

Attention

• Lorsque vous utilisez un bi-câblage pour connecter les enceintes, assurez-vous d'enlever les tiges de court-circuit HIGH et LOW fournies avec les haut-parleurs pour ne pas creer d'effets adverses sur l'amplificateur. Pour de plus amples informations, consultez les instructions fournies avec les enceintes.
• Lorsque vous utilisez des enceintes avec des circuits de réseau amovibles, si le réseau est enlevé, aucun effet ne se produit et les enceintes peuvent subir des dommages.
• Vous pouvez également connecter les bornes SPEAKERS A sur HIGH et celles sur LOW SPEAKERS B (à l'inverse de ce qui est illustré).

Connexion des câbles d'enceinte

1 Entortille l'âme des câbles. 2 Desserrez l'écrou sur la borne SPEAKERS et introduisez le câble de l'enceinte dans le trou exposé dans la borne. 3 Resserrez l'écrou de la borne.

Attention

• Lorsque vous utilisez uniquement un jeu de bornes de l'enceinte (SPEAKERS A ou SPEAKERS B), ou lorsque vous utilisez des connexions bicablage, l'enceinte utilisée doit être d'une impédance nominale entre 4 Ω et 16 Ω. Lorsque vous utilisez des produits de bornes, les enceintes connectées doivent être d'une impédance nominale entre 8 Ω et 32 Ω. Pour de plus amples informations sur la valeur de l'impédance, consultez les instructions jointes aux enceintes.
• Vérifiez que les bornes positive et négative (+/-) sur l'amplificateur correspondent à celles des enceintes.
• Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles d'enceinte, débranchez le cordon d'alimentation avant de toucher des parties non isolées.

Assurez-vous que tous les fils dénués d'enceinte sont entortillés ensemble et totalement introduits dans la borne de l'enceinte. Si l'un des fils dénués entre en contact avec le panneau arrêté, l'alimentation sera automatiquement coupée par mesure de sécurité.

Raccordement des câbles audio

Connectez la fiche blanche à la prise gauche (L) et la fiche rouge à la prise droite (R). Assurez-vous de bien brancher les fiches dans les prises.

Utilisation de la commande centralisée avec d'autres composants pioneer

De nombreux composants Pioneer dotés de prises CONTROL IN/OUT peuvent être connectés à l'unité, centralisant la commande des composants via le télécapteur sur l'appareil. Cette centralisation permet d'utiliser une télécommande dont les composants ne sont pas munis d'un télécapteur ou sont installés à des emplacements inaccessibles par le télécapteur.

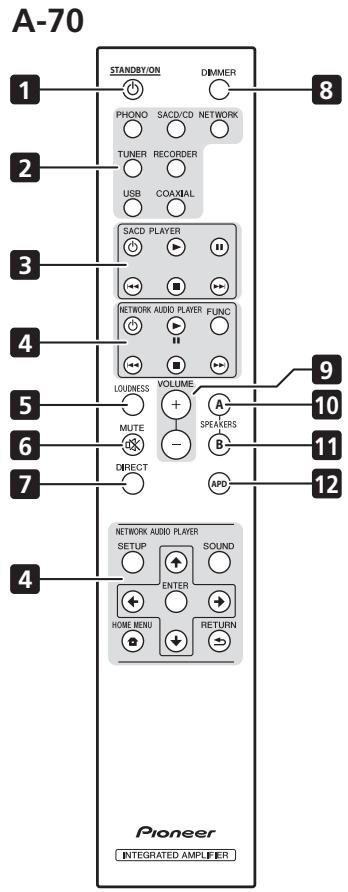

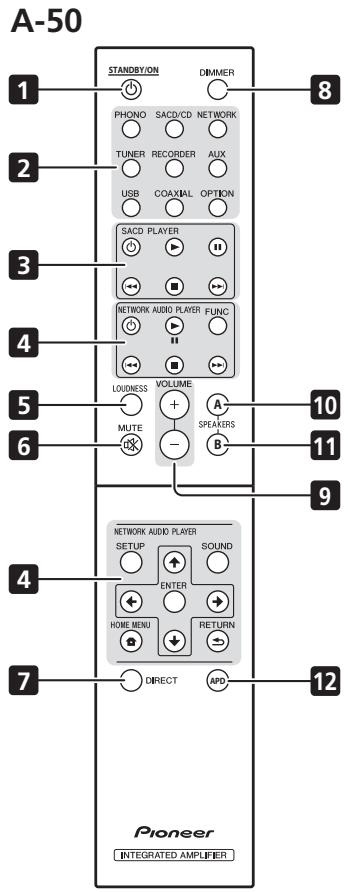

Télécommande

Connexions d'entrée audio numérique (uniquement A-70)

Si un câble numérique coaxial (vendu séparément) est utilisé pour connecter la borne DIGITAL IN COAXIAL de l'unité au connecteur de sortie audio numérique d'un lecteur audio numérique, le lecteur peut être utilisé pour lire la musique via cet appareil.

Pour plus d'informations sur la récupération de l'entrée des signaux audio par la borne DIGITAL IN COAXIAL, consultez la page 12.

Panneau arrière A-70

Remarque

• Pour établir la connexion, utilisez un cordon mini-fiche mono en vente dans le commerce (sans résistance).
• Lors de la connexion des prises CONTROL IN/OUT, des cordons audio en vente dans le commerce doivent être utilisés pour établir les connexions analogiques. La connexion des prises CONTROL IN/OUT ne suffit pas à assurer un contrôle ajusté du système.
• Lorsqu'un cordon de commande est connecté à la prise CONTROL IN de l'appareil, il est impossible de contrôler l'unité en pointant la télécommande sur l'appareil (le télécapteur est automatiquement désactivé).

Remarque

• Les signaux PCM linéaire font partie des formats de signaux numériques pouvant être transmis à cette unité. Leurs taux d'échantillonnage et bits quantitatifs peuvent atteindre les 192kHz / 32 bits. (Selon l'appareil connecté et l'environnement, il est possible que cela ne fonctionne pas).

(Uniquement a-70)

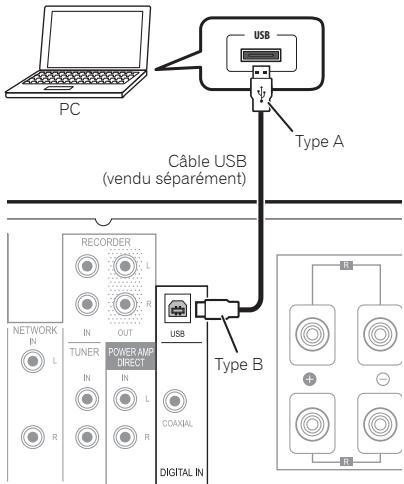

Les fichiers de musique stockés dans un ordinateur peuvent se lier via cet appareil si un cable USB (vendu séparément) est utilisé pour relier la borne DIGITAL IN USB de l'appareil au port USB de l'ordinateur.

Pour plus d'informations sur la réception de l'entrée des signaux audio par la borne DIGITAL IN USB, consultez la page 12.

Important

• Lorsque vous utilisez cette connexion pour diffuser les fichiers audio d'un ordinateur sur cet appareil, il peut s'avérer nécessaire d'installer un pilote particulier sur l'ordinateur. Pour plus de détails, visitez le site Internet de Pioneer.

Panneau arrière A-70

Remarque

• Cette unité peut être utilisée pour lire les fichiers audio d'un ordinateur si Media Player est installé sur l'ordinateur relié.

Important

Lorsque vous devez voir si le cordon d'alimentation est déconnecté de sa prise pendant une longue période. - Si le cordon d'alimentation doit être déconnecté, assurez-vous d'appuyer sur le bouton /I STANDBY/ON sur le panneau avant de l'unité de manière à ce que cette fois soit sur Arrêt (OFF) avant de déconnecter le cordon.

Attention

L'utilisation d'un cordon électrique autre que celui fourni invalide la garantie, Pioneer n'était pas responsable des événements dommages subsis. (Le cordon d'alimentation fourni avec l'unité présente une capacité nominale de 10 A.) - Ne pas utiliser de cordon d'alimentation autre que celui fourni avec cette unité. - Ne pas utiliser le cordon d'alimentation fourni pour un usage que celui qui est décrit ci-dessous.

Après avoir effectué toutes les connexions, branchez l'unité dans une prise CA.

Panneau arrière de cet appareil

1. Branchez le cordon d'alimentation dans la prise AC IN située sur le panneau arrière de l'unité. 2. Branchez l'autre extrémité dans la prise CA.

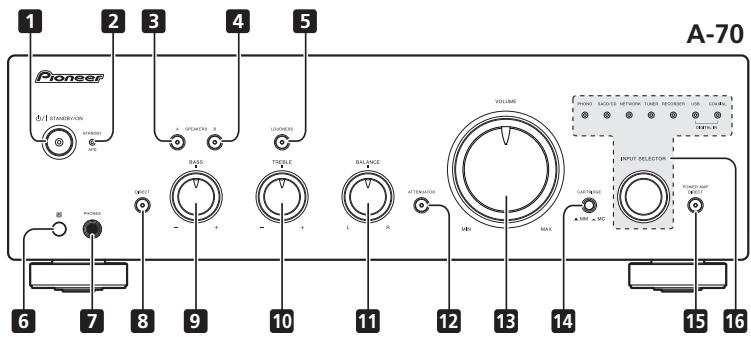

Panneau avant

Ce bouton permet de mettre l'amplificateur sous/hors tension.

Lors de la mise sous tension, l'indicateur au centre du bouton s'allume.

Lorsque l'alimentation est en mode veille, l'indicateur s'allume en rouge. Lorsque la fonction de mise hors tension automatique (APD) est activée, l'indicateur s'allume en vert (page 13).

3 Speakers à bouton/indicateur

Ce bouton permet d'écouter le système d'enceinte connecté aux bornes SPEAKERS A.

On: L'indicateur s'allume. Le son est entendu du système d'enceinte. (Le son sera également émis de la prise PHONES).

Off: L'indicateur s'éteint. Aucun son n'est entendu du système d'enceinte. Régalez à cette position lorsque vous utilisez des écouteurs.

4 Speakers b bouton/indicateur

Ce bouton permet d'écouter le système d'enceinte connecté aux bornes SPEAKERS B.

On: L'indicateur s'allume. Le son est entendu du système d'enceinte. (Le son sera également émis de la prise PHONES).

Off: L'indicateur s'éteint. Aucun son n'est entendu du système d'enceinte. Régalez à cette position lorsque vous utilisez des écouteurs.

5 Loudness bouton/indicateur

Utilisez lorsque vous utilisez à des niveaux faibles.

On: L'indicateur s'allume : Augmente les fréquences haute et basses pour donner du punch aux lectures même à niveau sonore faible.

Off: L'indicateur s'éteint: Doit en principe rester dans cette position.

• Ce bouton ne fonctionne pas lorsque le bouton DIRECT est en position de marche. Lorsque vous augmentez le son, la quantité de changement produite par le circuit LOUDNESS est réduite.

6 Capteur de télécommande

Reçoit les signaux émis par la télécommande (page 4).

7 Prise PHONES

Utilisez pour connecter des écouteurs. Pas de son produit lorsque le bouton POWER AMP DIRECT est sur ON.

8 Bouton/indicateur DIRECT

On : L'indicateur s'allume : Lorsque ce bouton est sur ON, les signaux sonores sont émis directement sans passer par les divers circuits de réglage (BASS, TREBLE.

BALANCE, LOUDNESS). Les signaux sont ainsi reproduits très fidèlement mais les réglages effectués avec les commandes BASS, TREBLE, BALANCE ou LOUDNESS sont ignorés.

Off: L'indicateur s'éteint. Le signal passe par divers circuits d'ajustement de fréquence. Lorsque l'indicateur est sur OFF, les réglages peuvent être effectués avec les commandes BASS, TREBLE, BALANCE et LOUDNESS.

9 Basse commande de la tonalité

Utilisez pour régler la tonalité basse fréquence. La position centrale correspond à une position plate (normale). Lorsque vous tournez sur la droite, les tonalités BASSE FRÉQUENCE sont accentuées ; lorsque vous tournez sur la gauche, les tonalités BASSE FRÉQUENCE sont atténuées.

• Ce bouton ne fonctionne pas lorsque le bouton DIRECT est en position de marche.

10 TREBLE commande de la tonalité

Utilisez pour régler la tonalité haute fréquence. La position centrale correspond à une position plate (normale). Lorsque vous tournez sur la droite, les tonalités haute fréquence sont accentuées ; lorsque vous tournez sur la gauche, les tonalités haute fréquence sont atténuées.

• Ce bouton ne fonctionne pas lorsque le bouton DIRECT est en position de marche.

11 Balance commande

Doit en principe rester au centre. Réglez l'équilibre si le son est plus fort d'une enceinte que de l'autre. Si le côté droit est plus fort, tournez vers la gauche (L) et si le côté gauche est plus fort, tournez vers la droite (R).

• Ce bouton ne fonctionne pas lorsque le bouton DIRECT est en position de marche.

12 Bouton ATTENUATOR (uniquement A-70)

Appuyez sur ce bouton lorsqu vous souhaitez effectuer des réglages fins du volume audio lorsqu la lecture s'effectue à des niveaux sonores très faibles.

13 Commandes du volume

Utilisez pour régler le niveau du volume. (Permet également d'effectuer des réglages du volume sonore des écouteurs).

14 Sélecteur CARTRIDGE (uniquement A-70)

Permet de choisir le type de cartouche utilisée avec la platine.

15 POWER AMP DIRECT Bouton/indicateur

Appuyez sur ce bouton lorsque l'appareil sera utilisé comme amplificateur de la puissance (page 11).

16 INPUT selector bouton/indicateurs

Tournez le bouton dans le sens horaire ou anti-horaire de manière à ce que l'indicateur s'allume pour la source d'entrée souhaitée. Tournez le bouton dans le sens horaire pour que l'indicateur s'allume sur la droite. Tournez dans le sens anti-horaire pour que l'indicateur s'allume sur la gauche. Lorsque vous appuyez sur le bouton de la télécommande MUTE pour permettre le son en sourdine, l'indicateur de la source d'entrée sélectionnée avec le bouton INPUT SELECTOR se met à clignoter.

Panneau arrêté

Pour de plus amples informations sur les connexions, voir les pages 5-7.

1 PHONO IN (MM/MC) bornes (A-70) PHONO IN (MM) bornes (A-50) 2 AUX IN bornes (A-50 quinquement) 3 RECORDER IN/OUT bornes 4 DIGITAL IN USB borne (A-70 uniqueness) 5 SPEAKERS A bornes (canal droit) 6 SPEAKERS B bornes (canal droit) 7 SPEAKERS B bornes (canal gauche) 8 SPEAKERS A bornes (canal gauche)

9 Borne GND (mise à la terre de la platine)

Cette borne de terre a été conçue pour réduire le bruit lorsqu'un tourne-disque est branché. Il ne s'agit pas d'une mise à la terre de sécurité.

10 SACD/CD IN bornes 11 NETWORK IN bornes 12 TUNER IN bornes 13 POWER AMP DIRECT IN bornes Lorsque vous utilisez l'appareil comme amplificateur de la puissance, connectez le pré-amplificateur ici (page 11). 14 DIGITAL IN COAXIAL borne (A-70 equipment) 15 Prise CONTROL IN/OUT 16 Prise AC IN

Connectez le cordon d'alimentation ici et à une prise murale CA.

Télécommande

Cette touche permet d'allumer l'amplificateur et de le mettre en veille.

2 Touches de sélection des entrées

Appuyez sur l'une de ces touches pour sélectionner une source d'entrée. Elles sélectionnent le composant raccordé à l'entrée correspondante sur le panneau arrière.

Lorsque l'A-50 est connecté, le bouton USB, COAXIAL, et OPTION sont désactivés.

3 Boutons de commande du SACD PLAYER

Permet de contrôler le lecteur SACD Pioneer.

4 Boutons de commande du network AUDIO PLAYER

Permet de contrôler le lecteur Pioneer audio en réseau.

5 Loudness

Utilisez pour activer/désactiver (ON/OFF) (page 8) le circuit de la puissance sonore.

6 MUTE

Permet de couper/restaurer le son.

7 DIRECT

Permet d'accéder à la fonction d'écoute en mode direct (page 8).

8 DIMMER

Ce bouton peut d'alumer les indicateurs du panneau avant de l'unité pour régler les trois niveaux (aucune incidence sur l'indicateur STANDBY).

9 Volume + / -

Permet de régler le volume d'écoute.

10 Speakers A bouton/indicateur

Ce bouton permet d'écouter le système d'enceinte connecté aux bornes SPEAKERS A.

11 Speakers b bouton/indicateur

Ce bouton permet d'écouter le système d'enceinte connecté aux bornes SPEAKERS B.

12 APD

Permet d'activer/désactiver la fonction de hors tension automatique (page 13).

Chapitre 4: fonctionnement

Lecture

1 Mettez sous tension le composant de lecture. 2 Mettez l'unité sous tension.

• Si l'unité est en mode de veille, appuyez sur le bouton de la télécommande Ø STANDBY/ON

Sélectionnez la source que vous souhaitez lire.

Sélectionnez le composant de lecture.

Lorsque vous utilisez les commandes du panneau avant, tournez le bouton INPUT SELECTOR.

• Dans le cas du A-70, si PHONO est sélectionné, utilisez le sélecteur CARTRIDGE pour désigner le type de cartouche utilisé avec votre platine, soit MM (■) ou MC (■). 4 Débutez la lecture du composant que vous avez sélectionné dans l'étape 1. 5 Régalez le volume de la lecture avec la commande VOLUME.

6 Ajustez la tonalité à votre choix à l'aide des commandes BASS et TREBLE et du bouton LOUDNESS.

Si le bouton DIRECT a été réglé sur ON, ces commandes sont déactivées.

Réglage de la puissance sur la mise en voile

1 Appuyez sur le bouton STANDBY/ON de la télécommande.

La prochaine fois que vous remettrez sous tension, appuyez sur le bouton STANDBY/ON de la télécommande.

• Si vous appuyez sur le bouton Ø/ISTANDBY/ON du panneau avant, l'appareil se met hors tension. Dans ce cas, si l'alimentation est coupée, vous ne pourrez pas remettre sous tension en appuyant sur le bouton de la télécommande Ø STANDBY/ON. Pour remettre sous tension, appuyez sur le bouton Ø/ISTANDBY/ON.

Lorsqu'un pré-amplificateur est connecté aux bornes POWER AMP DIRECT IN de l'unité, l'unité peut être utilisée comme amplificateur de puissance.

Appuyez sur le bouton POWER AMP DIRECT situé sur le panneau avant de l'unité.

L'indicateur POWER AMP DIRECT s'allume.

Attention

Lorsque I'indicateur POWER AMP DIRECT s'allume, les operations changent comme suit: Le commandes VOLUME, BASS, TREBLE, et BALANCE du panneau avant de I'unité sont désactivés. Ces réglages sont contrôlés par le composant connecté aux bornes POWER AMP DIRECT IN de l'unité. - Les boutons LOUDNESS et ATTENUATOR (A-70 uniquely) sont désactivés. Lorsque levoyant POWER AMP DIRECT s'allume, le volume audio de I'unité se met automatiquement a son niveau maximum. Lorsque vousutilisez cette unité comme amplificateur de puissance, verifie le niveau de sortie du composant connecte aux bornes POWERAMPDIRECT IN et parametrez-le au niveau le plus bas avant d'allumer le voyant POWERAMP DIRECT. Si le volume audio du composant connecte aux bornes POWERAMP DIRECTIN est initialement parametr sur un niveau de sortie eleve, vous risquez d'obtenir une sortie audio soudainement forte lorsque levoyant POWERAMP DIRECT s'allume. - Le son n'est pas produit par la prise PHONES ni les bornes RECORDER OUT. Pour de plus amples informations, consultez les instructions sur le fonctionnement du composant connecté aux bornes POWER AMP DIRECT IN de l'appareil.

Lecture de musique depuis un composant audio numérique (A-70 uniquement)

Reproduit l'entrée des signaux numériques des connecteurs DIGITAL IN COAXIAL

1 Réaliser une connexion d'entrée numérique.

Reportez-vous à Connexions d'entrée audio numérique (uniquement A-70) à la page 6.

2 Appuyez sur coaxial pour sélectionner digital IN coaxial comme source d'entrée.

• Lorsque vous utilisez les commandes du panneau avant, tournez le bouton INPUT SELECTOR.
• Le son est produit depuis les bornes RECORDER OUT.

Remarque

• Les formats de signaux numériques acceptés par cet appareil comprennent les signaux PCM linéaires avec taux d'échantillonnage et bits quantitatifs pouvant atteindre les 192 kHz/32 bits (selon l'appareil connecté et l'environnement, il est possible que cela ne fonctionne pas).

Lecture de musique depuis ordinateur (A-70 uniquement)

Utilisez cette fonction pour lire l'entrée audio numérique sur le port DIGITAL IN USB du panneau arrière de l'unité.

1 Connectez l'appareil sur un ordinateur via un câble USB.

• Reportez-vous à Utilisation d'un câble USB pour brancher un ordinateur (uniquement A-70) à la page 7.

2 Appuyez sur USB pour sélectionner digital IN USB comme source d'entrée.

Lorsque vous utilisez les commandes du panneau avant, tournez le bouton INPUT SELECTOR. - Le son est produit depuis les bornes RECORDER OUT.

Remarque

• Les signaux numériques PCM linéaires suivants sont pris en charge lorsque vous utilisez un câble USB pour brancher cet appareil sur un ordinateur pour la lecture de fichiers audio :
• Bits quantitatifs : 16 bits, 24 bits, 32 bits Taux d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• La lecture ne peut pas être commandée ôler la lecture.
• Lorsque vous débranchez le cable USB, commencez par stopper la lecture sur l'ordinateur. Le son peut ne pas être reproduit si votre ordinateur ne supporte pas l'USB 2.0 HS.
• Cet appareil ne prend pas en charge l'utilisation d'un concentrateur USB. Utilisez un cable USB pour brancher l'unité directement sur l'ordinateur.

Réalisation d'un enregistrement audio

Vous pouvez faire un enregistrement audio à partir de n'importe quelle source audio raccordée à l'amplificateur.

Composant d'enregistrement audio (graveur CD, enregistreur à bande, etc.)

Attention

• Vérifiez que les fiches à broche courte ne sont pas insérées dans les bornes RECORDER OUT, vous risquez sinon de provoquer un dysfonctionnement.

Pour régler un statut de veille automatique (fonction de mise hors tension automatique)

Cette fonction fait automatiquement passer l'unité en mode veille si aucun signal ou operation du sélecteur n'est détecté pendant 30 minutes.

1 Si l'appareil est sous tension, appuyez sur le bouton APD de la télécommande.

Lorsque cette fonction est définie sur ON, l'indicateur STANDBY/APD situé sur le panneau avant de l'unité s'allume en vert. Appuyez à nouveau sur le bouton pour désactiver le réglage.

• Ce réglage peut également s'effectuer en appuyant simultanément et pendant 3 secondes sur les boutons LOUDNESS et POWER AMP DIRECT du panneau avant.
• Par défaut, cette option est activée.
• Le fait de tourner les commandes TREBLE, BASS, BALANCE, ou VOLUME ne sera pas interprété comme une opération de contrôle pour redéfinir la minuterie de 30 minutes de la mise hors tension automatique.

Remarque

• Selon le type d'appareil branché, un bruit excessif produit par l'appareil peut être interprété comme un signal audio, empêchant ainsi l'activation de la fonction de mise hors tension automatique.

Pour restaurer tous les réglages sur les valeurs par défaut

1 Lorsque l'unité est en mode de veille, appuyez simultanément sur les boutons SPEAKERS A et POWER AMP DIRECT que vous maintenez enfoncés pendant cinq secondes.

2 Mettez l'unité sous tension.

Guide de dépannage

Des opérations incorrectes sont souvent interprétées comme des problèmes et des mauvais fonctionnements. Si vous pensez qu'il y a un problème avec ce composant, vérifiez les points ci-dessous. Parfois le problème peut se cacher dans un autre composant. Examinez les autres composants et les appareils électriques en usage. Si le problème ne peut pas se résoudre malgré les indications ci-dessous, consultez votre service après-vente Pioneer le plus proche pour le faire réparer.

• Si l'unité ne fonctionne pas normalement en raison d'effets externes comme l'électricité statique, débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau pour rétablir les conditions normales de fonctionnement.

Problèmes	Solutions
Impossible demettre sous tension.	•La fiche estdéconnectee de la prise? Connectez correctement la fiche à la prise (page 7). •Le cordon d'alimentation estdéconnecté du connecteur AC IN (Entrée CA)? Connectez correctement le cordon d'alimentation (page 7).
L'unité s'éteint.	•La fonction de mise hors tension automatique estactivée? Si vous ne poulez pas que l'alimentation soit coupée automatiquement, désactiverz la fonction Auto Power Down (mise hors tension automatique) (page 13).
Au cours de la lecture, le son s'arrête et l'indicateur STANDBY/APD clignote en rouge à environ 0,5 seconde d'intervalle.	•Le circuit de protection a été activé. Cette condition se rencontres en cas de lecture d'un son de très bassé fréquence lorsquè le niveau audio est élevé.- Mettez l'apparéil hors tension et patientez au moins une minute. Remettez l'apparéil sous tension ; lisze le morceau de musique à un niveau de volume plus faible.Lorsque l'apparéil est remis sous tension, et si l'indicateur STANDBY/APD clignote rouge de façon régulière, cela indique que le circuit de l'unité peut être endommagé. Déconnectez le cordon d'alimentation et consultez votre revendeur ou le centre de service Pioneer le plus proche.
Au cours de la lecture, le son s'arrête et l'indicateur STANDBY/APD clignote en rouge à environ 1 seconded'intervalle.	•La température interne de l'unité a augmenté et le circuit de sécurité s'est déclenché.- Mettez l'apparéil hors tension et patientez au moins une minute. La température de l'unité se refroidit. Remettez ensuite l'apparéil sous tension.Installéz l'unité dans un endroit nouveaux ventilé.Confirmsz l'installation appropriée de l'unité; si vous remettes l'unité en marche sans attendre qu'elle ait refroidi, les mêmes symptômes peuvent se réproduire (page 4).
Au cours de la lecture, le son s'arrête et l'indicateur STANDBY/APD clignote en rouge à environ 2 seconde d'intervalle.	•Utilissez-vous des enceintes avec des valeurs d'impédance non prise en charge par cette unité? Confirmez la valeur d'impédance nominale de l'enceinte (page 6).•Des câbles d'enceinte sont desserrés des bornes SPEAKERS et touchent d'autres fils ou la surface du panneau arrêté? Déconnectez le cordon d'alimentation et reconnectpez correctement les câbles d'enceinte (page 6).
Au cours de la lecture, le son s'arrête et l'indicateur STANDBY/APD clignote en rouge à environ 3 seconde d'intervalle.	•Le circuit de protection a été activé. Cette condition se rencontres en cas de lecture d'un son de haute basse fréquence lorsquè le niveau audio est élevé.Baissez le son et reliacez la lecture.Si le même symptome apparait lorsquè vous remettez à nouveau l'apparéil sous tension, cela indique que le circuit de l'unité peut être endommagé. Déconnectez le cordon d'alimentation et consultez votre revendeur ou le centre de service Pioneer le plus proche.

Problèmes	Solutions
Lorsque l'unité est mise sous tension, l'indicateur STANDBY/APD se met à clignoter à intervalles réguliers.	•La circuitte de l'unité est endommagée. Déconnectez le cordon d'alimentation et consultez votre revendeur ou le centre de service agréé par Pioneer le plus proche.
Aucun son n'est formui quand une fonction est sélectionnée.	•Un cable de raccordement est déconnecté ou connecté incorrectly. Vérifiez vos connexions (page 5).•Les connecteurs ou les fiches à broche du cable sont sales. Nettoyez les impuretés des connecteurs et des fiches à broche.Vérifiez que le sélecteur d'entrée de l'unité est réglé au composant de lecture souhaïte. Réglez le sélecteur correctement (page 11).Appuyez sur MUTE de la télécommande pour désactiver la sourdine (page 10).
Aucun son n'est entendu d'une enceinte.	•Les cables de raccordement ou des enceintes sont déconnectés sur un côte? Reconnectez fermement (page 5).
Impossible de faire fonctionner la télécommande.	•Remplacez les piles (page 4).•Utilisez à moins de 7 m, 30° du capteur de télécommande du panneau avant (page 4).•Eliminez tout obstacle ou utilisez dans une autre position. •Ne pas exposer le capteur de télécommande du panneau avant à la lumière directe. •Le cordon de commande d'un composant est connecté incorrectement? S'assurer que les connexions sont correctes (page 6).
Impossible de modifier la source d'entrez.	•Vérifiez si la fonction POWER AMP DIRECT est activée. Si c'est le cas, appuyez sur le bouton du panneau avant POWER AMP DIRECT pour désactiver la fonction (page 11).
Aucun son n'est perceptible lorsqu'un signal PCM linéaire de fréquence 96 kHz ou plus est soumis à la borne DIGITAL IN COAXIAL.	•Le son peut ne pas être correctement produit le cable coaxial numérique utilisé. Essayez de remplanacer le cable (vendu séparationment).
Lorsque le port DIGITAL IN USB est relié à un ordinateur via un cable USB, les fichiers audio de l'ordinateur ne peuvent pas été lus.	•Le pilote correspondant à l'ordinateil a-t-il bien été installé sur l'ordinateur? Lorsque vous utilisez un cable USB pour relier le port DIGITAL IN USB de l'unité à un ordinateur, de façon a pouvoir lire les fichiers audio de l'ordinateur, il faut installer le pilote ajusté sur l'ordinateur, après l'avoir télécharge depuis le site Internet de Pioneer. Consultez le site Internet de Pioneer pour Obtir les informations sur l'installation du pilote.
Aucun son n'est produit lorsque vous essayez de lire des fichiers d'un ordinateur.	•Les paramètres de volume correspondent-ils au programme du système d'exploitation et de l'application ? Augmentez les réglages du volume.
	•La sortie audio du système d'exploitation est-elle mise sur MUET? Annulez le réglage MUET.
	•Plusieurs applications sont-elles simultanément en cours d'exécution? Fermez les applications qui ne sont pas utilisées.
	•La sortie audio a-t-elle été correctement configurée dans le système d'exploitation ou l'application utilisée? Pour l'ordinateil audio, Sélectionnez "Pioneer USB Audio Device".

Nettoyage de l'unité

Utilisez un chiffon sec pour essuyer la poussière et la saleté. - Lorsque la surface est sale, essuyez avec un chiffon deux fois trempe dans un nettoyant neutre dilué dans une dose cinq ou six fois supérieure d'eau, et bien essoré. Essuyez encore avec un chiffon sec. Ne pas utiliser de cire ou nettoyant pour meubles.

• Ne jamais utiliser de diluants, benzine, insecticides en bombe ou autres produits chimiques sur ou près de cet appareil au risque d'entraîner une corrosion.

Section amplificateur

La spécification pour la puissance de sortie concerne les cas où l'alimentation électrique est de 230 V.

Puissance de sortie continue (les deux canaux fonctionnant entre 20 hz et 20 khz)

A-70/A-50..90 W + 90 W (THD 0,5 %, 4 Ω) A-70/A-50..65 W + 65 W (THD 0,5 %, 8 Ω)

Section audio

• Entrée (Sensibilité/impédance) SACD/CD, NETWORK, TUNER, REORDER, AUX (A-50 unique) 200 mV/50 kΩ POWER AMP DIRECT 1 V/10 kΩ PHONO (MM) 2.8 mV/50 kΩ PHONO (MC) 0.24 mV/100 Ω (A-70 unique) COAXIAL 500 mVp-p/75 Ω (A-70 unique) Sortie (Niveau/impédance) RECORDER OUT 200 mV/2.2 kΩ SACD/CD, NETWORK, TUNER, RECORDER, AUX (A-50 uniquely) de 5 Hz à 20 kHz ± 2 dB PHONO (MM) 20 Hz à 20 kHz ± 0,5 dB PHONO (MC) de 20 Hz à 20 kHz ± 0,5 dB* (A-70 unquivalent) * Mesure effectue avec la touche DIRECT acte. Commande de la tonalité (Lorsque le VOLUME est reglé sur -30 dB) Graves ±10 dB (100 Hz) Aigus ±10 dB (10 kHz) Rapport signal/bruit (IHFCOURTCIRCUITE, RESEAU A) SACD/CD, NETWORK, TUNER, REORDER, AUX (A-50 uniquement) 101 dB* PHONO (MM, entree de 5mV. 89 dB* PHONO (MC, entree O.5 mV) 74 dB* (A-70 unquirement) * Mesure effectue avec la touche DIRECT activee. Impedance charge haut-parleur A, B 4Ω à 16Ω A+B. 8Ω à 32Ω Bi-cablage. 4Ω à 16Ω

Divers

Conditions d'alimentation requises 220 VCA à 230 V, 50 Hz Consommation électriche A-70.74 W A-50.72 W En mode veille. 0,2 W Dimensions A-70.435 mm (L) x 141,5 mm (H) x 361,5 mm (P) A-50.435 mm (L) x 138,5 mm (H) x 357 mm (P) Poids (sans emballage) A-70.17,1 kg A-50.11,1 kg

Accessoires

Télécommande. 1 Piles sèches AAA/IEC R03. 2 Fiche à broche courte. 2 Cordon d'alimentation Carte de garantie Feuille d'avertissements Mode d'emploi (ce document)

Remarque

• Les spécifications et la conception sont sujettes à des modifications possibles sans préavis, suite à des améliorations.
• Les noms d'entreprise et de produit mentionnés dans les générées sont des marques de commerce ou des marques déposées de leur propriété respective.

© 2012 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.

Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur http://www.pioneer.fr (ou http://www.pioneer.eu).

Tous droits de reproduction et de traduction réservés.

Imprimé en Chine

Imprimé en Chine
