Caractéristique	Détails
Type d'appareil	Réfrigérateur
Capacité totale brute	410 litres
Type de réfrigérateur	Réfrigérateur combiné
Classe énergétique	A++
Système de refroidissement	Froid ventilé
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Niveau sonore	42 dB
Nombre de tiroirs à légumes	2
Nombre de clayettes	4
Fonctionnalités supplémentaires	Éclairage LED, contrôle de la température électronique
Entretien	Dégivrage automatique
Sécurité	Verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - FCT 4101 N XS FRANKE

Pourquoi mon réfrigérateur FRANKE FCT 4101 N XS ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les portes se ferment bien et qu'aucun aliment ne bloque les évents de circulation d'air.

Comment puis-je dégivrer mon réfrigérateur FRANKE FCT 4101 N XS ?

Débranchez l'appareil et retirez tous les aliments. Laissez la glace fondre naturellement ou utilisez un récipient pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour gratter la glace.

Le réfrigérateur fait un bruit étrange, que dois-je faire ?

Vérifiez si l'appareil est bien de niveau. Un bruit peut également provenir de la circulation du gaz ou des ventilateurs. Si le bruit persiste, contactez un service après-vente.

Comment nettoyer l'intérieur de mon réfrigérateur FRANKE FCT 4101 N XS ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quelle est la durée de vie moyenne d'un réfrigérateur FRANKE FCT 4101 N XS ?

La durée de vie moyenne d'un réfrigérateur est généralement de 10 à 15 ans, selon l'utilisation et l'entretien.

Comment régler la température de mon réfrigérateur FRANKE FCT 4101 N XS ?

Utilisez le panneau de contrôle situé à l'intérieur ou à l'extérieur du réfrigérateur. Réglez la température recommandée entre 3°C et 5°C pour le réfrigérateur.

Que faire si l'éclairage de mon réfrigérateur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si l'éclairage ne fonctionne toujours pas, cela pourrait indiquer un problème électrique.

Comment prolonger la durée de vie de mon réfrigérateur FRANKE FCT 4101 N XS ?

Assurez-vous de nettoyer régulièrement les bobines du condenseur, vérifiez les joints de porte et maintenez une température adéquate.

Y a-t-il une garantie pour le réfrigérateur FRANKE FCT 4101 N XS ?

Oui, ce modèle est généralement couvert par une garantie de deux ans pour les pièces et la main-d'œuvre. Vérifiez votre documentation pour les détails spécifiques.

MODE D'EMPLOI FCT 4101 N XS FRANKE

D Gebrauchsanweisung Kühl-Gefrierkombination 2
GB Operating instructions Combined refrigerator-freezer 8
NL Gebruiksaanwijzing Koel-vriescombinatie 14
F Mode d'emploi Combinés réfrigérateur-congélateur 20
Istruzione d'uso Combinazione frigo-congelatore 26
E Instrucciones de manejo Combinado frigorífico-congelador 32
P Manual de utilização Combinado frigorífico-congelador 38
GR Οδηγίες χρήσης για ψυγειοκαταψύκτες 44
TR Kullanma Kılavuzu Soğutma - Dondurma kombinasyonu 50

FCT 4101 N XS

Entsorgungshinweis

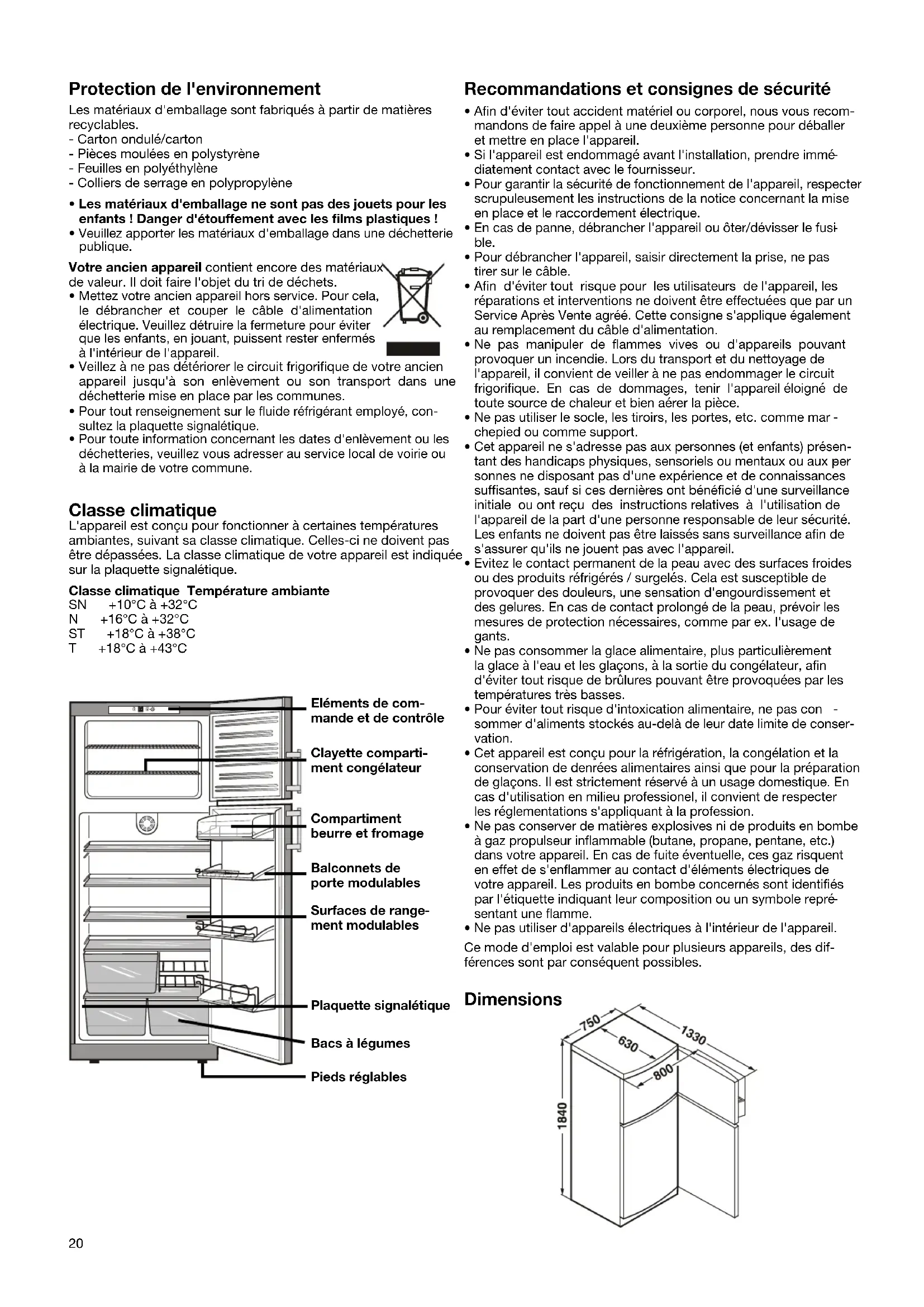

Protection de l'environnement

Les matériaux d'emballage sont fabriqués à partir de matières recyclables.

• Carton ondulé/carton
• Pièces moulées en polystyrène
• Feuilles en polyéthylène
• Colliers de serrage en polypropylène
• Les matériaux d'emballage ne sont pas des jouets pour les enfants ! Danger d'étouffement avec les films plastiques !
• Veuillez apporter les matériaux d'emballage dans une déchetterie publique.

Votre ancien appareil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

- Mettez votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d'alimentation électrique. Veuillez détruire la fermeture pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil.

• Veillez à ne pas détériorer le circuit frigorifique de votre ancien appareil jusqu'à son enlèvement ou son transport dans une déchetterie mise en place par les communes.
• Pour tout renseignement sur le fluide réfrigérant employé, consultez la plaquette signalétique.
• Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre commune.

Classe climatique

L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.

Classe climatique Température ambiante

SN +10°C à +32°C
N +16°C à +32°C
ST +18°C à +38°C
T +18°C à +43°C

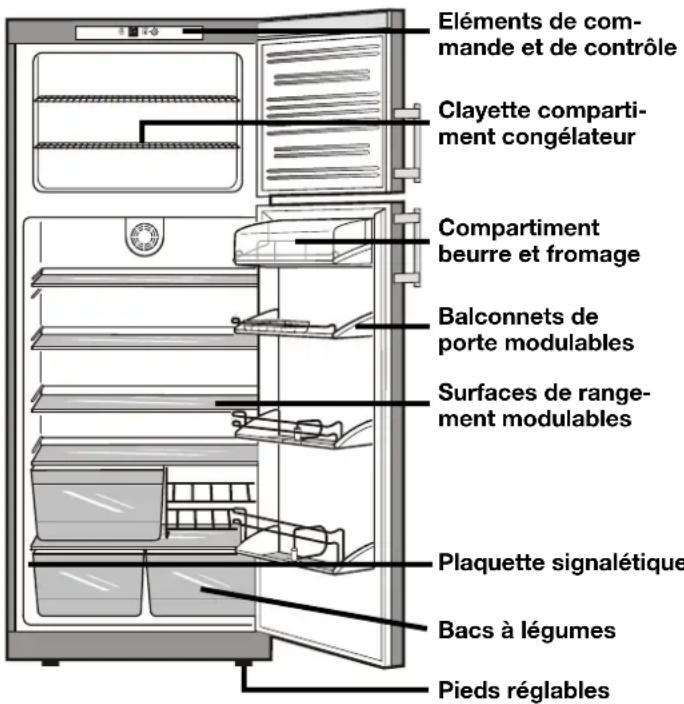

Eléments de commande et de contrôle Clayette compartiment congélateur Compartiment beurre et fromage Balconnets de porte modulables Surfaces de rangement modulables Plaquette signalétique Bacs à légumes Pieds réglables

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.

• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.

• En cas de panne, débrancher l'appareil ou ôter/dévisser le fusible.

• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas manipuler de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source de chaleur et bien aérer la pièce.
• Ne pas utiliser le socle, les tiroirs, les portes, etc. comme mar-chepied ou comme support.
• Cet appareil ne s'adresse pas aux personnes (et enfants) présentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
• Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congélateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
• Pour éviter tout risque d'intoxication alimentaire, ne pas con - sommer d'aliments stockés au-delà de leur date limite de conservation.
• Cet appareil est conçu pour la réfrigération, la congélation et la conservation de denrées alimentaires ainsi que pour la préparation de glaçons. Il est strictement réservé à un usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles.

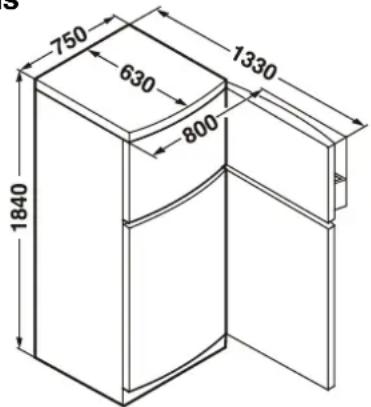

Dimensions

750 630 1330 800 1840

Mise en place

• Eviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).
• Le sol doit être horizontal et plan. Pour compenser les éventuelles irrégularités du sol, régler la hauteur des pieds de l'appareil à l'aide de la clé plate fournie.
• Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil.
• Ne poser aucun appareil générateur de chaleur (four à microondes, grille-pain etc.) sur votre appareil.
• Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m ^3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

Raccordement électrique

Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur de l'appareil, à gauche). Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.

Ne brancher l'appareil qu'à une prise de courant conforme avec mise à la terre.

Recommandations pour l'économie d'énergie

• Eviter les ouvertures prolongées ou inutiles de la porte.
• Laisser refroidir les aliments chauds à température ambiante avant de les ranger dans l'appareil.

Mise en marche et arrêt de l'appareil

Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).

Mise en marche : brancher l'appareil afin de le mettre en ser - vice.

• L'affichage de la température ^D indique la température intérieure réglée (Réfrigérateur).
• Le voyant rouge d'alarme s'allume. Le voyant rouge d'alarme s'éteint dès que la température du congélateur est suffisamment basse.

Arrêt : arrêter l'appareil en le débranchant ou en positionnant le bouton de réglage température T sur "0".

°C -18 9 7 5 3 1 SuperFrost * D 0 max.

Réglage de la température

En actionnant le bouton T du thermostat vous pouvez ajuster la température intérieure.

La valeur de température désirée qui est indiquée sur l'affichage D change en fonction du réglage du thermostat.

Si vous conservez des aliments surgelés dans la partie congé -lateur, nous recommandons un réglage entre les positions 5°C et 3°C. La température du compartiment sera alors de -18°C ou plus basse.

Remarque : l'affichage n'indique pas la température intérieure réelle, mais le réglage de la température souhaitée.

Affichage de la température congélateur

Lorsque la température du congélateur est assez basse, "l'affichage de la température congélateur" s'allume. Au besoin, modifier la position du thermostat.

Affichage de la température congélateur

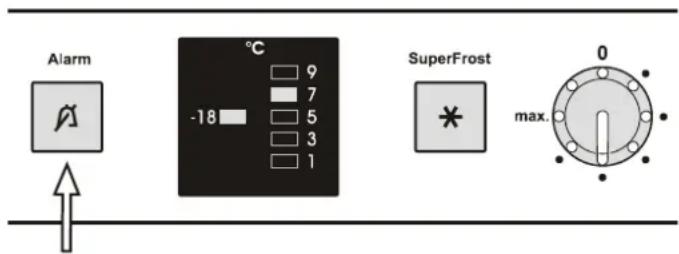

Touche d'arrêt alarme

L'appareil est équipé d'une fonction d'alarme.

Alarme - portes ouverte :

Lorsque l'une des portes de l'appareil reste ouverte plus de 60 s, l'alarme sonore retentit. En appuyant sur la touche d'arrêt alarme, le signal sonore s'arrête. En refermant la porte, vous réactivez la fonction d'alarme.

Alarme - température du congélateur trop élevée :

Lorsque la température du congélateur est trop élevée, l'alarme sonore retentit et la LED de la touche d'arrêt alarme clignote.

En appuyant sur la touche d'arrêt alarme, le signal sonore s'arrête et la LED cesse de clignoter pour s'afficher en permanence. La LED s'éteint dès lors que la température du congélateur redevient suffisamment froide.

Ce cas peut se présenter :

• lorsque, la porte du congélateur étant restée trop longtemps ouverte, de l'air chaud ambiant s'est introduit dans le congélateur ;
• à la suite d'une coupure de courant trop longue ;
• sur un appareil défectueux.

Contrôler les produits alimentaires pour voir si ceux-ci sont décon gelés ou avariés. Si la LED d'alarme ne s'éteint pas, s'adresser au service après-vente (voir paragraphe Pannes éventuelles).

Alarm °C -18 9 7 5 3 1 SuperFrost 0 max.

Touche d'arrêt alarme

Intérieur modulable

Les surfaces de rangement peuvent être déplacées suivant la place nécessaire. Pour retirer une surface, la soulever par l'avant et la tirer jusqu'à mi-distance, puis la basculer vers le haut ou vers le bas pour la sortir.

Quand vous la remettez en place, veiller à ce que la butée située à l'arrière soi orientée vers le haut, afin d'éviter que les denrées ne se collent sur la paroi du fond.

Pour changer de place les balconnets de porte soulever verticalement les balconnets, les retirer vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse.

En modifiant la position de la cloison de maintien bouteilles F, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.

Si vous avez besoin de place pour ranger de grandes bouteilles ou des récipients volumineux, pousser au fond la demi-tablette.

Le range-bouteilles vous offre un espace supplémentaire pour la réfrigération des boissons.

Caractéristiques de l'ampoule : 15 W (n'utiliser en aucun cas une ampoule de plus de 15 W). Respecter la tension indiquée sur la plaquette signalétique de votre appareil. Douille : E 14.

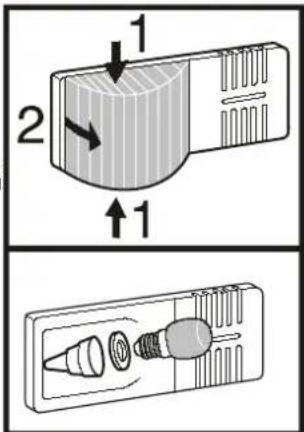

Remplacement de l'ampoule : Débrancher la prise de l'appareil ou retirer le fusible.

• Serrer le cache1, le désenclipser et le décrocher à l'arrière 2.
• Remplacer l'ampoule. En vissant, veiller à ce que le plan de joint du socle de l'ampoule soit propre.
• Accrocher à nouveau le cache à l'arrière et l'enclipser latéralement.

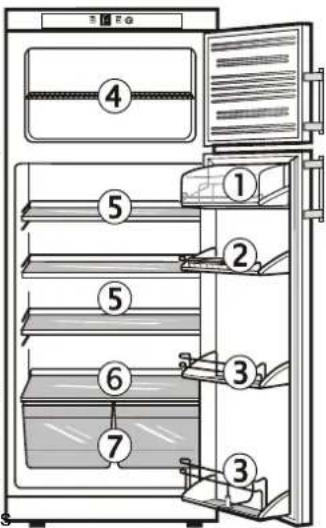

Exemple de rangement

① Beurre, fromage
② Oeufs
③ Petites bouteilles, conserves, tubes
④ Produits surgelés, glaçons
⑤ Viandes, charcuterie, produits laitiers
⑥ Pâtisseries, plats cuisinés, boissons
⑦ Fruits, légumes, salades,

Conseils

- Les aliments qui onattendance à dégager ou à absorber les odeurs ou les saveurs d'autres aliments, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection.

Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.

• Les fruits, légumes et salades peuvent être conservés sans emballage dans les tiroirs du réfrigérateur.
• N'utiliser que des emballages réutilisables et convenant à la conservation (plastique, métal, aluminium, verre).

Réfrigérer avec le ventilateur

Vous obtenez ainsi une répartition relativement régulière de la température à tous les étages de rangement ; toutes les denrées ont la même fraîcheur, la température pouvant être sélectionnée. La circulation forcée de l'air permet en effet d'égaliser les différents domaines de températures du régime normal.

Il est en principe recommandé :

• pour une température ambiante élevée (à partir d'env. 30°C),
• en cas de haute humidité de l'air, comme par ex. certaines journées d'été.

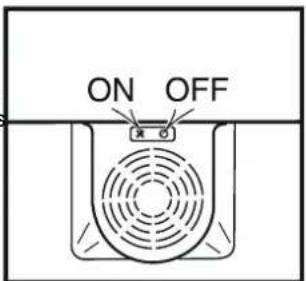

Mise en marche/Arrêt :

actionner l'interrupteur du venti- lateur.

= Marche, 0 = Arrêt.

ON OFF

Congélation

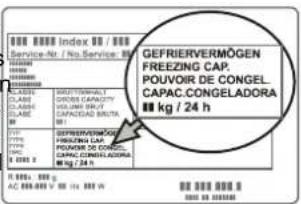

La plaquette signalétique vous indique la quantité maximale d'aliments (en kg) que vous pouvez congeler et l'espace de 24 heures ("Pouvoir de congélation"). Cette valeur maximale varie suivant le type d'appareil et sa classe climatique.

GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.GONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.GONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.GONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL.

Congélation

• Actionner la touche Superfrost S. voyant correspondant s'allume.
- Attendre 24 heures.
- Introduire ensuite les produits frais à congeler.
- La congélation au moyen de la fonction Superfrost s'arrête automati - quement au bout de 65 heures.

Le mode Superfrost n'estpas nécessaire si :

• vous introduisez des surgelés dans votre congélateur,
• vous souhaitez congeler jusqu'à 1 kg de produits frais par jour.

Conseils pour la congélation et la conservation

• Aliments pouvant être congelés : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisse - ries, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses.
• Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
• Les légumes doivent être blanchis après avoir été lavés et réparti en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide).
• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres aliments peuvent être légèrement salés et épicés. Certaines épices perdent de leur saveur lors de la congélation.
• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, récipients recyclables en plastique, métal et aluminium.
• Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
• Ne jamais placer de bouteilles ou cannettes contenant une boisson gazeuse dans le congélateur, car elles pourraient ex - ploser.
• En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner aussi rapidement que possible les aliments venant d'être décongelés.

Les aliments congelés peuvent être décongelés de la manière suivante :

• dans le four à chaleur tournante,
• dans le four à micro-ondes,
• à température ambiante,
• dans le réfrigérateur ; le froid dissipé est utilisé pour la réfrigération des autres aliments.

Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation. Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).

Préparation de glaçons

• Remplir d'eau le bac à glaçons.
• Insérer le bac à glaçons dans le support du congélateur.
• Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.

Le réfrigérateur de votre appareil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'où elle s'évapore ensuite grâce à la chaleur dégagée par le compresseur. Veillez également à ce que l'eau de dégivrage puisse s'écouler sans en -trave par l'orifice d'écoulement situé au-dessus des bacs à légumes. Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Ne

Au bout d'un certain temps, il se forme une couche de givre ou de glace dans le compartiment. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie. Il convient donc de procéder régulièrement au dégivrage du compartiment.

• Le jour du dégivrage, arrêter l'appareil en le débranchant ou en positionnant le bouton de réglage température sur "0".
• Envelopper les denrées congelées dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible.
• Pour accélérer le dégivrage, placer dans le compartiment un récipient contenant de l'eau chaude, mais non bouillante.
• Laisser la porte ouverte pendant le dégivrage. Eponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.

Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiels que ceux qui sont recommandés par le fabricant.

Nettoyage

Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise ou mettre hors circuit les protections électriques situées en amont.

Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.

Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures.

• Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
• Essuyer soigneusement tous les éléments avec un chiffon sec.
• Nettoyer, dépoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil).
• Nettoyer éventuellement l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.

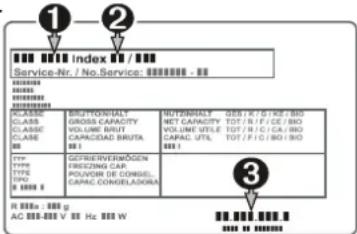

• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
• Nettoyer les appareils en version acier inox avec un produit nettoyant pour acier inox vendu habituellement dans le commerce.

- Pour obtenir une protection maximale, veuillez appliquer un produit d'entretien spécial pour acier inox après le nettoyage, uniformément et dans le sens du polissage. Au début, il est normal de constater des emplacements plus sombres et des zones où la couleur de la surface de l'inox est plus intense.

- N'utilisez jamais d'éponge abrasive/grattoir, de produits de net toyage concentrés, de détergents sableux, fortement chlorurés ou acides ou de solvants chimiques ; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.

Pannes éventuelles

Votre appareil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

• L'appareil ne fonctionne pas :
- L'appareil est-il en position marche ?
- La prise de courant est-elle bien enfoncée ?
- Le fusible de la prise est-il en bon état ?
• L'appareil est trop bruyant :
- L'appareil est peut-être mal calé.
- Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dûs à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
- La température n'est pas assez basse :
- Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")
- Une quantité excessive de produits frais a peut-être été introduite dans l'appareil ?
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée ?
- L'appareil a-t-il été installé trop près d'une source de chaleur ?

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la

panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation

①, l'index ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

Vous trouverez la plaquette signalétique à l'intérieur de l'appareil, à gauche.

Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte entrouverte afin d'éviter la formation d'odeurs.

L'étanchéité du circuit réfrigérant est éprouvée.

L'appareil est antiparasité conformément à EN 55014 et satisfait ainsi aux prescriptions définies par la directive CE 87/308/CEE.

Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.

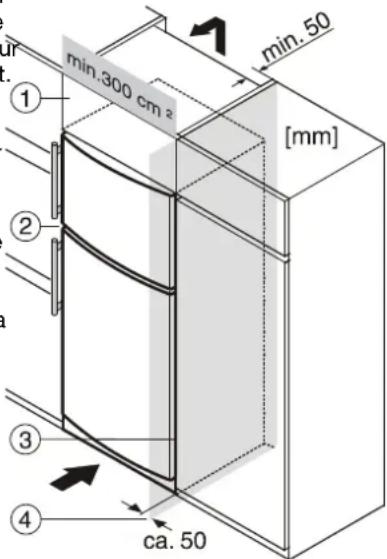

Insertion entre deux éléments de cuisine

Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine. Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un espace

d'aération d'une profondeur minimale de 50 mm entre le dos de élément et le mur, sù toute la largeur de l'élément. L'ouverture d'aération dis- ponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm².

Lorsque l'appareil est placé près d'un mur 4, laisser un espace d'environ 50 mm côté charnières entre l'appa reil et le mur (dépassement de la poignée lorsque la porte est ouverte).

① Elément haut
② Réfrigérateur/Congélateur
③ Paroi du meuble
④ Mur

min.300 cm min.50 [mm] ① ② ③ ④ ca. 50

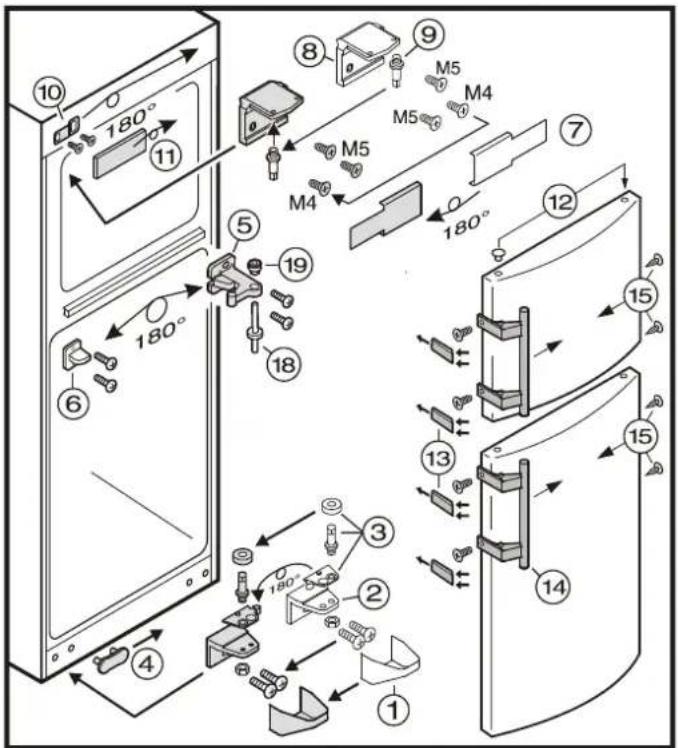

Inversion du sens d'ouverture de la porte

• Retirer le cache ①
• Dévisser le support ②. Retirer la porte du bas.
• Retirer le cache ④ et l'enfoncer sur le côté opposé.
• Poser les éléments de charniere ③ du support ② sur le côté opposé.

- Retirer le pivot central (18) par le bas. Retirer la porte du haut.

- Retirer le bouchon ⑫ et le poser sur le côté opposé.

• Dévisser le support ⑤.

- Retirer le cache ⑥ et l'enfoncer sur le côté opposé.

- Visser le support ⑤ (en le faisant pivoter de 180°) sur la carrosserie de l'appareil.

- Extraire la douille (19) et la réintroduire par en haut.

- Retirer le cache⑦.

• Dévisser le support ⑧.

- Monter le pivot ⑨ avec le support ⑧ sur le côté opposé.

- Poser l'équerre en tôle ⑩ et le cache ⑪ sur le côté opposé.

- Visser le support ^8 sur le côté gauche de l'appareil. La vis M4 doit être vissée dans le trou gauche du support. Les deux autres vis sont de la taille M5.

- Mettre en place le cache ⑦.

- Accrocher la porte du haut sur le pivot⑨ et la fermer.

- Engager le pivot central ⑱ par dessous à travers le support ⑤ dans le palier de porte.

- Accrocher la porte du bas sur le pivot ⑤ et la fermer.

- Replacer le support ② dans le palier inférieur de la porte et le visser.

- Enclencher le cache ①.

- Déboîter les plaques d'appui (13) à l'avant et les enlever

- Poser les poignées (14) et caches (15) sur le côté opposé.

• Monter les plaques d'appui ⑬.
