MANUAL DE USUARIO FCT 4101 N XS FRANKE

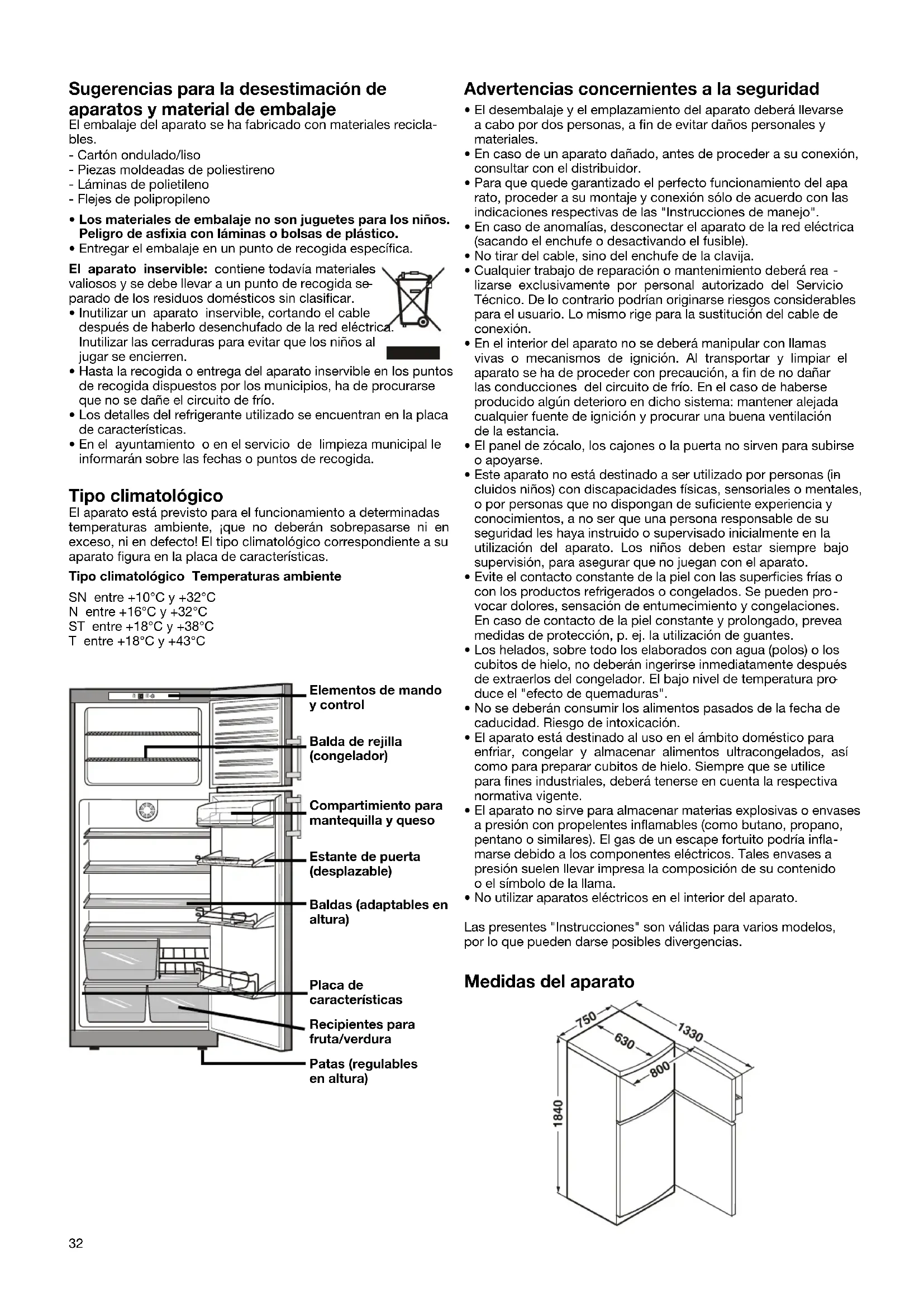

Sugerencias para la desestimación de aparatos y material de embalaje

El embalaje del aparato se ha fabricado con materiales reciclables.

• Cartón ondulado/liso
• Piezas moldeadas de poliestireno
• Láminas de polietileno
• Flejes de polipropileno

- Los materiales de embalaje no son juguetes para los niños. Peligro de asfixia con láminas o bolsas de plástico.

- Entregar el embalaje en un punto de recogida específica.

El aparato inservible: contiene todavía materiales valiosos y se debe llevar a un punto de recogida separado de los residuos domésticos sin clasificar.

• Inutilizar un aparato inservible, cortando el cable después de haberlo desenchufado de la red eléctrica. Inutilizar las cerraduras para evitar que los niños al jugar se encierren.
• Hasta la recogida o entrega del aparato inservible en los puntos de recogida dispuestos por los municipios, ha de procurarse que no se dañe el circuito de frío.
• Los detalles del refrigerante utilizado se encuentran en la placa de características.
• En el ayuntamiento o en el servicio de limpieza municipal le informarán sobre las fechas o puntos de recogida.

Tipo climatológico

El aparato está previsto para el funcionamiento a determinadas temperaturas ambiente, ¡que no deberán sobrepasarse ni en exceso, ni en defecto! El tipo climatológico correspondiente a su aparato figura en la placa de características.

Tipo climatológico Temperaturas ambiente

SN entre +10°C y +32°C

N entre +16°C y +32°C

ST entre +18°C y +38°C

T entre +18°C y +43°C

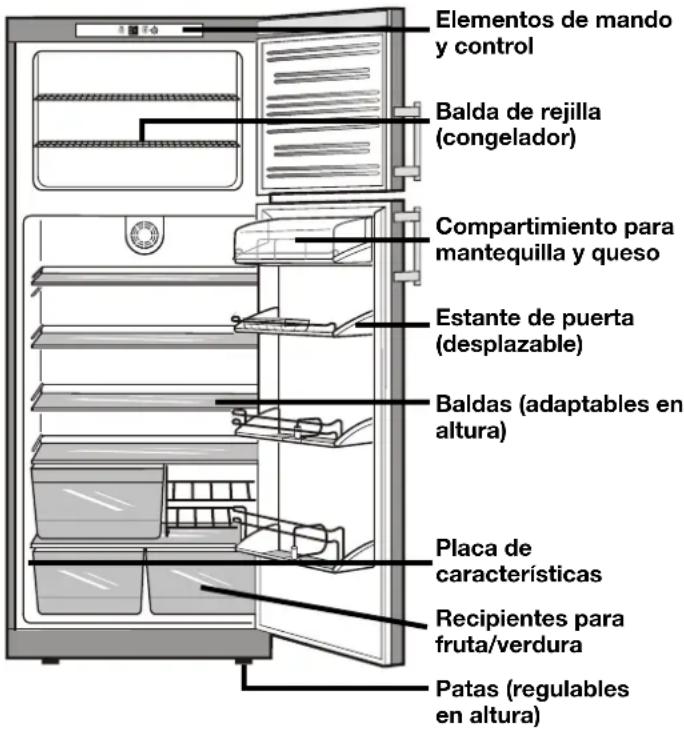

Elementos de mando y control Balda de rejilla (congelador) Compartimiento para mantequilla y queso Estante de puerta (desplazable) Baldas (adaptables en altura) Placa de características Recipientes para fruta/verdura Patas (regulables en altura)

Advertencias concernientes a la seguridad

• El desembalaje y el emplazamiento del aparato deberá llevarse a cabo por dos personas, a fin de evitar daños personales y materiales.
• En caso de un aparato dañado, antes de proceder a su conexión, consultar con el distribuidor.
• Para que quede garantizado el perfecto funcionamiento del apa rato, proceder a su montaje y conexión sólo de acuerdo con las indicaciones respectivas de las "Instrucciones de manejo".

- En caso de anomalías, desconectar el aparato de la red eléctrica (sacando el enchufe o desactivando el fusible).

- No tirar del cable, sino del enchufe de la clavija.

- Cualquier trabajo de reparación o mantenimiento deberá realizarse exclusivamente por personal autorizado del Servicio Técnico. De lo contrario podrían originarse riesgos considerables para el usuario. Lo mismo rige para la sustitución del cable de conexión.

- En el interior del aparato no se deberá manipular con llamas vivas o mecanismos de ignición. Al transportar y limpiar el aparato se ha de proceder con precaución, a fin de no dañar las conducciones del circuito de frío. En el caso de haberse producido algún deterioro en dicho sistema: mantener alejada cualquier fuente de ignición y procurar una buena ventilación de la estancia.

- El panel de zócalo, los cajones o la puerta no sirven para subirse o apoyarse.

- Este aparato no está destinado a ser utilizado por personas (in cluidos niños) con discapacidades físicas, sensoriales o mentales, o por personas que no dispongan de suficiente experiencia y conocimientos, a no ser que una persona responsable de su seguridad les haya instruido o supervisado inicialmente en la utilización del aparato. Los niños deben estar siempre bajo supervisión, para asegurar que no juegan con el aparato.

- Evite el contacto constante de la piel con las superficies frías o con los productos refrigerados o congelados. Se pueden provocar dolores, sensación de entumecimiento y congelaciones. En caso de contacto de la piel constante y prolongado, prevea medidas de protección, p. ej. la utilización de guantes.

- Los helados, sobre todo los elaborados con agua (polos) o los cubitos de hielo, no deberán ingerirse inmediatamente después de extraerlos del congelador. El bajo nivel de temperatura produce el "efecto de quemaduras".

- No se deberán consumir los alimentos pasados de la fecha de caducidad. Riesgo de intoxicación.

- El aparato está destinado al uso en el ámbito doméstico para enfriar, congelar y almacenar alimentos ultracongelados, así como para preparar cubitos de hielo. Siempre que se utilice para fines industriales, deberá tenerse en cuenta la respectiva normativa vigente.

- El aparato no sirve para almacenar materias explosivas o envases a presión con propelentes inflamables (como butano, propano, pentano o similares). El gas de un escape fortuito podría inflamarse debido a los componentes eléctricos. Tales envases a presión suelen llevar impresa la composición de su contenido o el símbolo de la llama.

- No utilizar aparatos eléctricos en el interior del aparato.

Las presentes "Instrucciones" son válidas para varios modelos, por lo que pueden darse posibles divergencias.

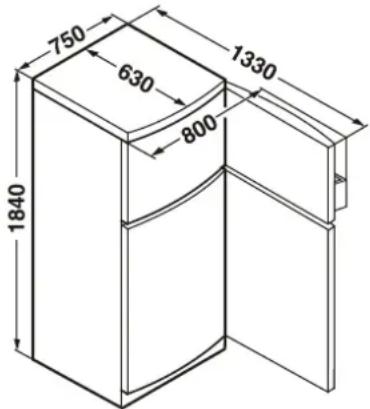

Medidas del aparato

750 630 1330 800 1840

Emplazamiento

• Hay que evitar la colocación del aparato junto a fuentes de calor (calefacción u horno) o al lado de una ventana, donde lo alcance directamente el calor solar.
• La superficie de emplazamiento debe ser horizontal y lisa. Compensar las desigualdades del suelo, nivelando el aparato mediante las patas roscadas con la llave de boca adjunta.
• Las rejillas de aireación no deberán obstruirse para garantizar siempre la debida ventilación del aparato.
• Encima del aparato nunca deberán colocarse los aparatos electrodomésticos que emitan calor, como tostadores, hornos microondas o similares.
• Según la norma EN 378, el local de instalación de su aparato debe tener un volumen de 1 m ^2 por cada 8 g de carga de refrigerante R 600a para evitar que, en caso de una fuga en el circuito de frío, se pueda producir una mezcla inflamable de gas y aire en el local de instalación del aparato. La indicación del volumen de refrigerante figura en la placa de características situada en el interior del aparato.

Conexión eléctrica

Las condiciones eléctricas del lugar de emplazamiento (tipo de corriente y tensión) tienen que coincidir con lo indicado en I placa de características del aparato. La placa de características se encuentra en el costado interior izquierdo. La base de enchufe tiene que estar protegida por un fusible de 10 A como mínimo, no deberá coincidir con la parte posterior del aparato y quedar fácilmente accesible.

Enchufar el aparato exclusivamente a una base de enchufe de seguridad (con toma de tierra).

Sugerencias para ahorrar energía

• Limitar las aperturas de la puerta del aparato al tiempo mínimo posible.
• No introducir alimentos calientes, sino ya enfriados a temperatura ambiente.

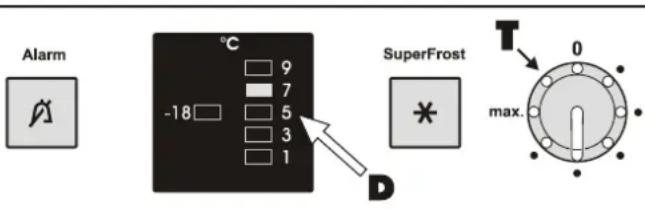

Conexión/Desconexión del aparato

Con anterioridad a la puesta en servicio se recomienda limpiar a fondo el interior y exterior del aparato (véase "Limpieza").

Conexión: Introducir la clavija en la base de enchufe - el aparato se encuentra conectado.

• La indicación de temperatura D indica la temperatura interior ajustada (Frigorífico).
• El piloto de control rojo Alarma se enciende. El piloto rojo de alarma se apagará, tan pronto se haya conseguido el nivel de frío necesario.

Desconexión: Sacando la clavija de la base de enchufe o girando el regulador de temperatura T a la posición "0".

Alarm °C -18 9 7 5 3 1 SuperFrost * T 0 max.

Ajuste de temperatura

La temperatura se ajusta girando el regulador de temperatura T a la posición conveniente.

La temperatura deseada mostrada en la indicaciónD cambia en función del ajuste del regulador.

Cuando se almacenan alimentos ultracongelados en el compartimiento congelador y a fin de conseguir un nivel de frío de -18°C o mayor, se recomienda colocar el regulador de temperatura en una posición entre 5°C y 3°C.

Advertencia: La indicación no muestra la temperatura interior real sino el ajuste de temperatura deseado.

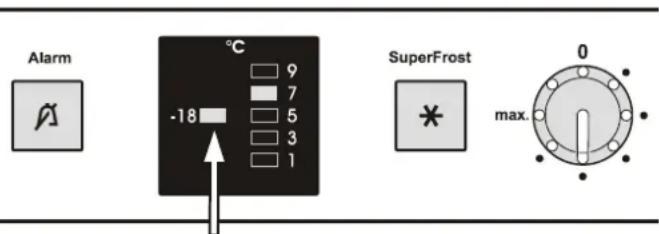

Indicación de la temperatura del congelador

La "indicación de la temperatura del congelador" se enciende cuando la temperatura en el congelador resulta suficientemente baja. En caso necesario, volver a ajustar el regulador de temperatura.

Alarm °C -18 9 7 5 3 1 SuperFrost 0 max.

Indicación de la temperatura del congelador

Tecla desactivadora Avisador acústico

El aparato está equipado con una función de alarma.

Alarma - puerta del aparato abierta:

Cuando una puerta del aparato permanece abierta durante más de 60 segundos, suena el avisador acústico. La señal acústica se puede desconectar pulsando la tecla desactivadora "Avisador acústico". Al cerrar la puerta, el avisador acústico estará otra vez en disposición de funcionar.

Alarma - temperatura demasiado elevada en el congelador:

Cuando la temperatura del congelador es demasiado elevada, suena el avisador acústico y parpadea el piloto en la tecla desac tivadora "Avisador acústico".

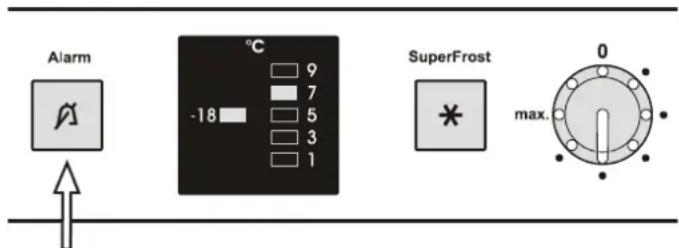

Pulsando la tecla desactivadora "Avisador acústico" se desconecta la señal acústica y el piloto cambia de parpadeo a funcionamiento continuo. El piloto se apaga en cuanto el congelador vuelve a estar suficientemente frío.

Puede presentarse este caso:

• cuando penetra aire caliente del ambiente al estar abierta la puerta del congelador demasiado tiempo;
• después de un fallo de corriente prolongado;
• en caso de avería del aparato.

Comprobar en todos los casos si los alimentos se han desconge lado o estropeado. Si no se apaga el piloto LED de alarma, diríjase al Servicio Técnico (véase el párrafo Anomalías).

Alarm °C -18 9 7 5 3 1 SuperFrost 0 max.

Tecla desactivadora Avisador acústico

Modificación de los elementos de dotación interior

Las baldas son modificables en altura de acuerdo con el tamaño de los alimentos.

Desplazamiento de las baldas: Levantar las baldas en su parte anterior, sacándolas hasta la mitad, y sacarlas hacia arriba o abajo.

Introducción: El tope de las baldas tiene que estar siempre en la parte posterior, mirando hacia arriba, para evitar que los alimentos contacten con el fondo y se adhieran.

Desplazamiento de los estantes en la cara interior de la puerta

Levantar el estante de su posición, ex traerlo hacia adelante y volver a colocarlo a la inversa.

Desplazando el soporte de botellas F podrá evitarse que las botellas o envases altos vuelquen al abrir o cerrar la puerta.

Se puede conseguir más espacio para envases altos desplazando simplemente la media balda de vidrio hacia atrás.

Balda de rejilla para botellas

Con la balda de rejilla para botellas se obtiene una superficie suplementaria para enfriar bebidas.

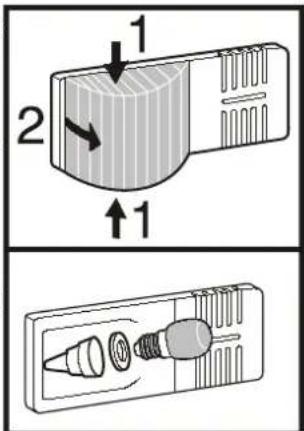

Iluminación interior

Características de la bombilla: 15 W (en ningún caso utilizar bombillas de más vatios), la tensión deberá coincidir con la indicada en la placa de características. Rosca: E 14.

Sustitución de la bombilla:

Desenchufar el aparato de la red eléctrica o desactivar el fusible de la instalación principal de la vivienda.

• Presionar sobre los extremos de la protección de la bombilla1, desenclavar y desenganchar de la parte posterior 2.
• Sustituir la bombilla. Al enroscar ha de procurarse que la junta esté limpia y ajuste bien en el casquillo.
• Volver a enganchar la parte posterior de la protección y enclavar ambos extremos.

Enfriamiento de alimentos

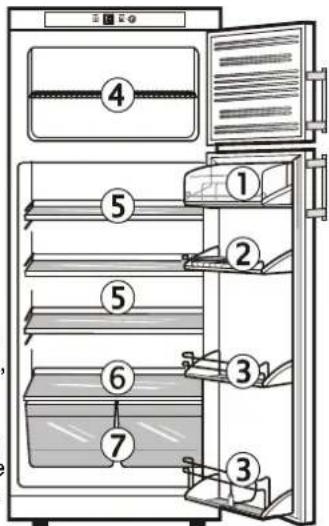

Ejemplos de reparto

① Mantequilla, queso
② Huevos
③ botellas, conservas, tubos
④ Alimentos ultracongelados, cubitos de hielo
⑤ Carne, embutido, productos lácteos
⑥ Pan, repostería, platos precocinados, bebidas
⑦ Fruta, verdura, lechuga

Sugerencias

• Los alimentos que desprenden o absorben olores o sabores, y los líquidos siempre deberán almacenarse en recipientes tapados. El alcohol de muchos grados sólo podrá almacenarse herméticamente cerrado y en posición vertical.
• La fruta, verdura y lechuga podrá guardarse sin envoltura en los cajones del frigorífico.
• Materiales apropiados para almacenar alimentos: recipientes multiuso de material sintético, metal, aluminio y vidrio.

Refrigerar con ventilador

De este modo se logra una distribución relativamente uniforme de la temperatura a todos los niveles de almacenamiento; todos los alimentos están igual de fríos, con una temperatura seleccionable. Las diversas zonas de temperatura durante el funcionamiento normal se convierten en una sola debido a la circulación forzada del aire.

Es recomendable principalmente:

• si la temperatura ambiental es ele vada (a partir de aprox. 30°C),
• si la humedad del aire es elevada, como p. ej. durante los días de verano.

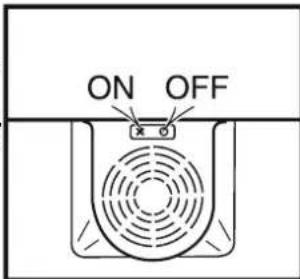

Conectar/desconectar:

pulsar el interruptor del ventilador.

♀ = conectado, 0 = desconectado.

ON OFF

Congelación

En 24 horas podrán congelarse tantos "kg" de alimentos frescos como están indicados bajo Capacidad congeladora" de la placa de características. Esta cantidad máxima puede variar según modelo y tipo climatológico del aparato.

• Pulsar el interruptor Superfrost S. El piloto se enciende.
• Esperar 24 horas.
• Introducir los alimentos frescos.
• El sistema automático Superfrost se desactivará automáticamente a las 65 horas después de ser activado.

No es necesario activar la función "Superfrost"

• al introducir alimentos ultracongelados,
• al congelar a diario pequeñas cantidades de alimentos frescos de hasta aprox. 1 kg.

SuperFrost 0 max. S

Sugerencias para congelar y almacenar

• Aptos para la ultracongelación: Carne, caza, aves, pescado, verdura, fruta, productos lácteos, pan, repostería y platos precnados. No aptos: Lechuga, rábanos blancos, uvas, manzanas y peras enteras, carne grasa.
• Los alimentos de congelación casera siempre deberán envasa en raciones apropiadas de acuerdo con las necesidades d cada caso. A fin de que la congelación se realice con la mayor rapidez posible, hay que atenerse a las siguientes cantidades máximas por envase:

Fruta, verdura = hasta 1 kg, carne = hasta 2,5 kg

• La verdura, una vez limpiada, lavada y reducida a trocitos, ten drá que escaldarse (introduciéndola de 2 a 3 minutos en agua hirviendo y, seguidamente, enfriándola rápidamente en agua fría).
• No salar/condimentar los alimentos frescos y la verdura es caldada. Sólo salar y condimentar moderadamente los otros alimentos. La congelación cambia la intensidad del sabor de algunas especias.
• A fin de garantizar la calidad de los alimentos ultracongelados, el material de los envases tiene que ser resistente al bajo nivel del frío, impermeable y de cierre hermético, p. ej. bolsas de plástico especiales para la congelación de alimentos, recipientes de material sintético o de metal (aluminio).
• Hay que procurar que los alimentos frescos recién introducidos no contacten con los productos ultracongelados. Los envases tienen que estar exteriormente secos, para evitar que queden 'pegados' entre sí.
• Para evitar el deterioro de los alimentos, marcar los envases con fecha y contenido. ¡No pasar nunca de las fechas tope de caducidad recomendadas!
• No congelar jamás latas o botellas de bebidas gaseosas, ya que reventarían.
• Para descongelar, extraer solamente la cantidad que se necesitará realmente. Elaborar los alimentos descongelados lo más rápidamente posible, preparando platos de consumo inmediato o precocinados.

Existen varios procedimientos de descongelación:

• en el horno con recirculación de aire caliente
• en el horno microondas
• a temperatura ambiente
• en el frigorífico (ahorro energético, ya que el frío desprendido de los ultracongelados se aprovecha para mantener el nivel de frío del frigorífico).

Las piezas delgadas de carne o pescado podrán prepararse con mucho calor inicial (freír en aceite muy caliente), sin estar total -mente descongeladas. La verdura puede cocinarse en estado congelado, resultando el tiempo de cocción aprox. la mitad del preciso para la verdura fresca.

Preparación de cubitos de hielo

• Llenar con agua la cubitera.
• Introducir la cubitera en el soporte del congelador.
• Los cubitos de hielo se desprenderán fácilmente torciendo la cubitera o exponiéndola unos momentos al chorro del grifo de agua.

¡El frigorífico está equipado con un sistema de desescarche auto-

mático que lleva el agua del desescar che a través de un conducto colector sa la parte posterior del aparato, donde evapora debido al calor generado por el compresor. Simplemente hay que procurar que no se obstruyan los elementos conductores del agua encima de los recipientes para fruta/ verdura. Para más detalles, véase "Limpieza".

En el compartimiento congelador suele formarse con el tiempo una capa de escarcha o hielo que aumenta el consumo energético. Hay que eliminarla con regularidad periódica.

• Para descongelar, desconectar el aparato. Sacando la clavija de la base de enchufe o girando el regulador de temperatura a la posición "0".
• Envolver los alimentos ultracongelados en varias capas de papel (periódico) y guardarlos en un lugar frío (frigorífico).
• El proceso de descongelación podrá acelerarse, colocando un recipiente con agua muy caliente (no hirviendo) en uno de los generadores de frío.
• Durante el proceso de descongelación, dejar la puerta del aparato abierta. Ir recogiendo el agua de desescarche con una bayeta absorbente y limpiar el aparato.

Para descongelar, ¡nunca utilizar dispositivos mecánicos u otros medios, salvo los recomendados por el fabricante!

Limpieza

Antes de proceder a la limpieza, siempre hay que poner el aparato fuera de servicio. Desenchufar el aparato de la red eléctrica o desactivar el fusible de la instalación principal de la vivienda.

Limpiar el interior, los elementos de la dotación y los costados exteriores del aparato con un producto limpiahogar disuelto en agua templada. De modo alguno deberán emplearse productos abrasivos, limpiadores que contienen ácidos o disolventes quí -micos.

¡Jamás utilizar aparatos de limpieza a vapor!

Riesgo de deterioro y lesiones.

• Hay que evitar que el agua de limpieza penetre en los elementos eléctricos o la rejilla de aireación.
• Al final, secar todo bien con un paño.
• Una vez al año deberá eliminarse el polvo del compresor y de la rejilla metálica del condensador en la parte posterior del aparato.
• El orificio de evacuación del agua de desescarche del frigorífico deberá limpiarse con un bastoncillo u objeto similar.
• ¡No deteriorar o quitar la placa de características que se en -cuentra en el interior del aparato! Tiene suma importancia para el Servicio Técnico.
• Para los aparatos realizados en acero inoxidable emplear un agente limpiador para acero inoxidable, de los habituales en el mercado.
• Para lograr la mejor protección, aplique después de la limpieza un producto para el cuidado del acero inoxidable, de forma homogénea y en el sentido del pulido. Es normal que aparezcan al principio manchas más oscuras y un color más intenso de la superficie del acero inoxidable.
• No emplee esponjas abrasivas ni que rayen, no utilice productos de limpieza concentrados y en ningún caso productos de limpieza que contengan arena, ácidos o cloruros ni disolventes químicos, ya que dañan las superficies y pueden provocar corrosión.

Anomalías

Este aparato está construido para una larga duración de vida sin fallos en su funcionamiento. Si, no obstante, se produjera alguna anomalía funcional deberá comprobar, si la anomalía se debiera eventualmente a errores de manejo, en cuyo caso correrían los gastos del Servicio Técnico a su cargo, incluso durante el período de garantía.

Las anomalías descritas a continuación las podrá solucionar el usuario mismo, comprobando sus posibles causas.

• El aparato no funciona. Comprobar si
• el aparato está debidamente conectado.
  – la clavija asienta bien en la base de enchufe.
• el fusible correspondiente a la base de enchufe está en perfectas condiciones.
• El aparato produce demasiado ruido. Comprobar si
• el aparato se halla firmemente emplazado en el suelo.
• se transmiten vibraciones a los muebles/electrodomésticos colindantes. Hay que tener en cuenta que ciertos ruidos, procedentes del circuito de frío, son inevitables.
• La temperatura resulta insuficiente. Comprobar
• el ajuste de temperatura de acuerdo con "Ajuste de temperatura" ¿Está el regulador de temperatura en la posición correcta?
• si se han introducido los alimentos frescos en cantidad excesiva.
• si el termómetro colocado adicionalmente indica la temperatura correcta.
• si la aireación está en perfectas condiciones.
• si el lugar de emplazamiento se encuentra demasiado cerca a una fuente de calor.

En el caso de no darse ninguna de las anomalías anteriormente descritas y Vd. mismo no consigue eliminar la anomalía, es preciso dirigirse al Servicio Técnico más próximo, indicando el modelo

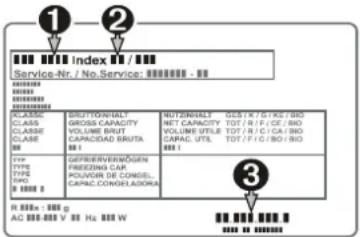

①, el índice ② y el número del aparato ③ de la placa de características. La placa de características se encuentra en el costado interior izquierde

Desconexión del aparato (ausencias prolongadas)

Siempre que no se utilice el aparato durante un período pro longado, conviene ponerlo fuera de servicio desconectándolo. Desenchufarlo o desactivar los fusibles de la instalación eléctrica de la vivienda. Limpiar el aparato y dejar la puerta abierta para impedir la formación de olores.

La estanquidad del circuito de frío se ha comprobado en fábrica.

El aparato trabaja exento de reactancia a la red, de acuerdo con las normas EN 55014 y, por consiguiente, corresponde a la directiva 87/308/CEE de la Comunidad Europea.

Salvo modificaciones

Debido al continuo desarrollo tecnológico a favor de nuestros productos pueden darse pequeñas divergencias en diseño, dotación y características técnicas del aparato, que no figuran en las presentes "Instrucciones de manejo".

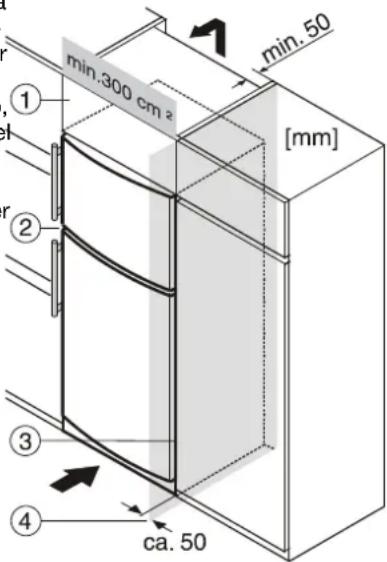

Incorporación en una fila de muebles de cocina

Con objeto de suplir la falta de altura con la línea general de los muebles, puede colocarse encima un armario complementario

1. Para garantizar la debida ventilación del aparato se precisa en la parte posterior del mismo una abertura mínima de 50 mm de fondo, que ocupa el ancho total del armario. La sección trans -versal debajo del techo de la habitación tiene que tener un mínimo de 300 cm².

En el caso de emplazar el aparato junto a una pare, ha de calcularse en el lado de las bisagras una distancia mínima de 50 mm entre aparato y pared (espacio que ocupa el tirador con la puerta abierta).

min.300 cm z min.50 [mm] ① ② ③ ④ ca. 50

① Armario complementario
② Frigorífico/Congelador
③ Costado de armario
④ Pared

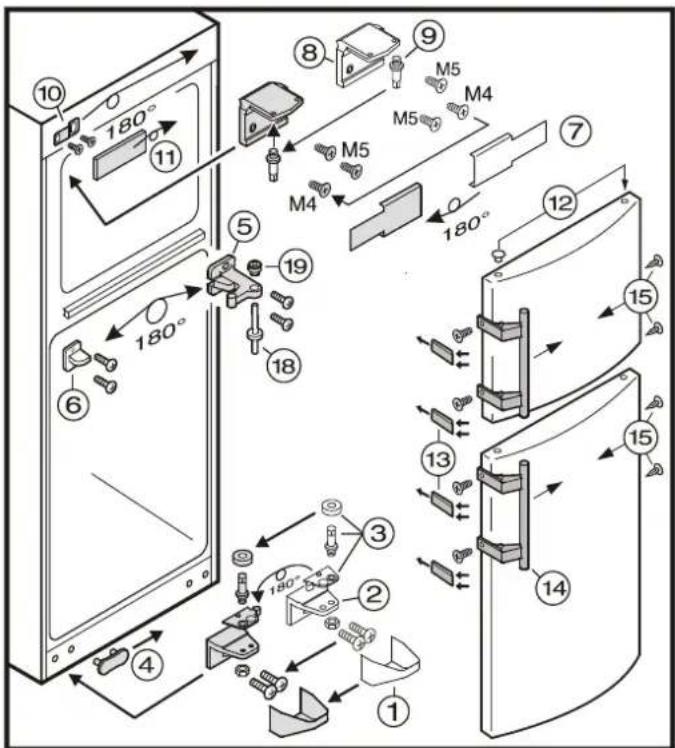

Cambio de goznes (apertura de puerta)

• Quitar la tapa protectora ①.
• Destornillar el soporte angular ②. Retirar la puerta inferior.
• Cambiar la placa protectora ④ al lado opuesto.
• Pasar los elementos de bisagra ③ del soporte angular ② al lado opuesto.
• Extraerel eje de bisagra central ^18 hacia abajo. Retirar la puerta superior.
• Cambiar el tapón (12) al lado opuesto.
• Destornillar el soporte angular ⑤.
• Cambiar la pieza protectora ⑥ al lado opuesto.
• Atornillar el soporte angular ⑤ invertido en 180°.
• Sacar el manguito de soporte ⑲ y volver a colocarlo desde arriba.
• Quitar la tapa protectora ⑦.
• Destornillar el soporte angular ⑧
• Cambiar el eje ⑨ del soporte angular ⑧ al lado opuesto.
• Pasar la chapa angular ^10 y la tapa protectora ^(1) al lado opuesto.
• Atornillar el soporte angular ^8 al lado izquierdo del aparato. Enroscar el tornillo M4 en el taladro izquierdo del soporte angular. Los dos otros tornillos son del tamano M5.
• Montar la tapa protectora ⑦.
• Enganchar la puerta superior en el eje ⑨ y cerrarla.
• Introducir el eje de bisagra central⑱ en la bisagra, pasándolo desde abajo por el soporte de bisagra ⑤.
• Enganchar la puerta inferior en el soporte angular ⑤ y cerrarla.
• Introducir el soporte angular② en la bisagra inferior de la puerta y atornillarlo.
• Encajar la tapa protectora ①.
• Desenclavar delante las placas de presión ^13 y deslizarlas hacia fuera.
• Quitar los tiradores (14) y los tapones (15) y ponerlos en el lado opuesto.
• Montar las placas de presión ⑬.

- Películas de polietileno

- Cintas de polipropileno
