BEDIENUNGSANLEITUNG FCT 4101 N XS FRANKE

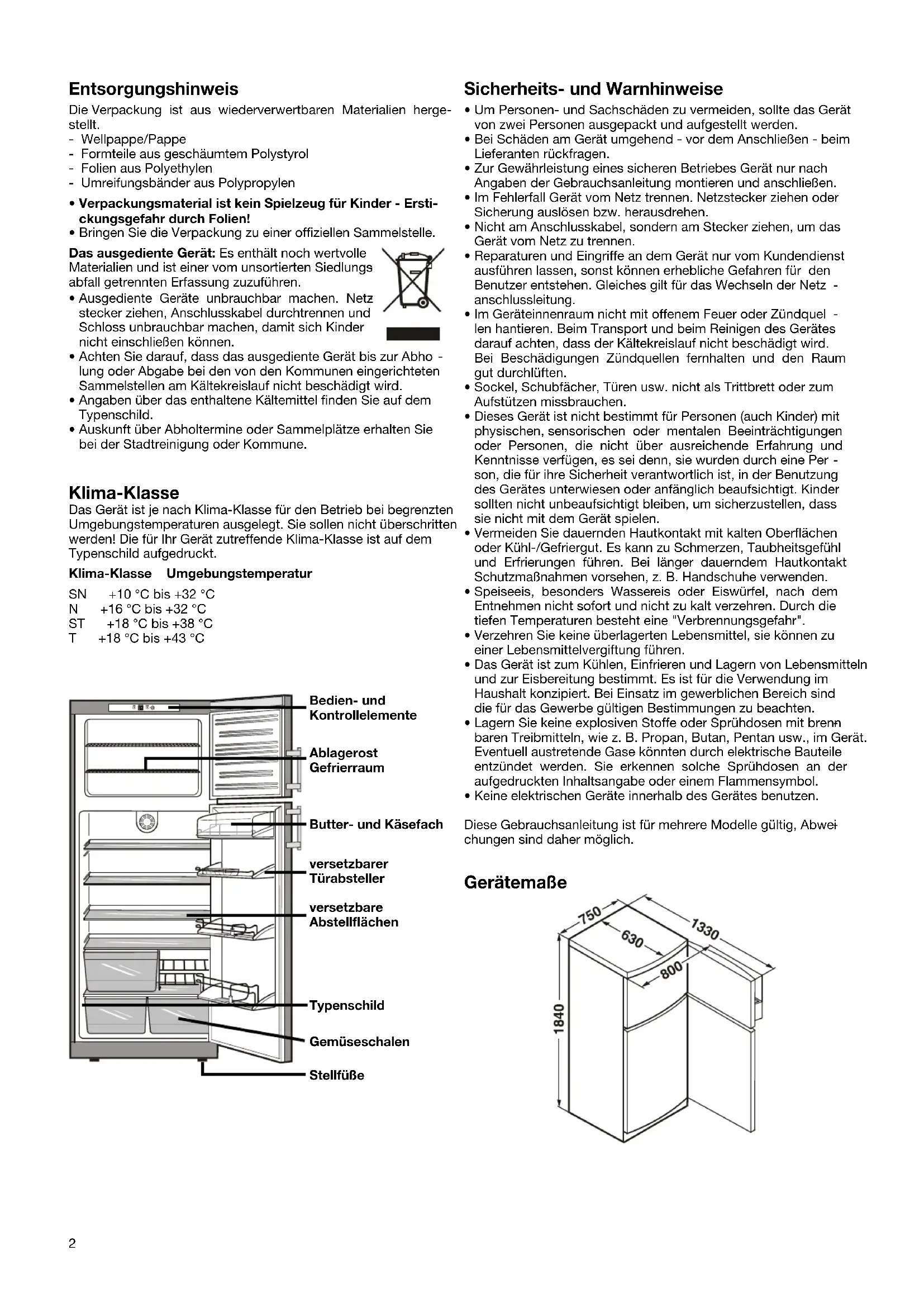

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt.

- Wellpappe/Pappe

- Formteile aus geschäumtem Polystyrol

- Folien aus Polyethylen

- Umreifungsbänder aus Polypropylen

- Verpackungsmaterial ist kein Spielzeug für Kinder - Erstickungsgefahr durch Folien!

- Bringen Sie die Verpackung zu einer offiziellen Sammelstelle.

Das ausgediente Gerät: Es enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungs abfall getrennten Erfassung zuzuführen.

- Ausgediente Geräte unbrauchbar machen. Netz stecker ziehen, Anschlusskabel durchtrennen und Schloss unbrauchbar machen, damit sich Kinder nicht einschließen können.

- Achten Sie darauf, dass das ausgediente Gerät bis zur Abholung oder Abgabe bei den von den Kommunen eingerichteten Sammelstellen am Kältekreislauf nicht beschädigt wird.

- Angaben über das enthaltene Kältemittel finden Sie auf dem Typenschild.

- Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der Stadtreinigung oder Kommune.

Klima-Klasse

Das Gerät ist je nach Klima-Klasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollen nicht überschritten werden! Die für Ihr Gerät zutreffende Klima-Klasse ist auf dem Typenschild aufgedruckt.

Klima-Klasse Umgebungstemperatur

SN +10 °C bis +32 °C

N +16 °C bis +32 °C

ST +18 °C bis +38 °C

T +18 °C bis +43 °C

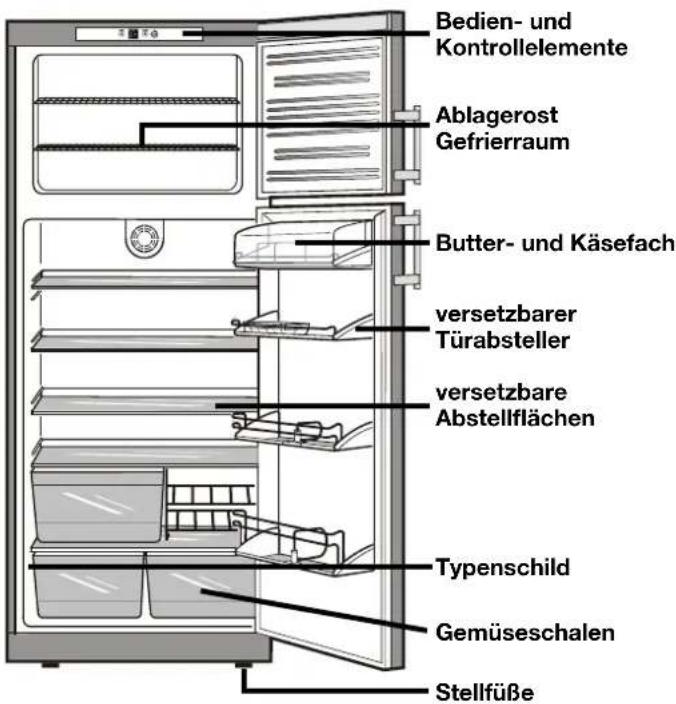

Bedien- und Kontrollelemente Ablagerost Gefrierraum Butter- und Käsefach versetzbarer Türabsteller versetzbare Abstellflächen Typenschild Gemüseschalen Stellfüße

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netz - anschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquel - len hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besonders Wassereis oder Eiswürfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.
• Das Gerät ist zum Kühlen, Einfrieren und Lagern von Lebensmitteln und zur Eisbereitung bestimmt. Es ist für die Verwendung im Haushalt konzipiert. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.
• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brenn baren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen.

Diese Gebrauchsanleitung ist für mehrere Modelle gültig, Abweichungen sind daher möglich.

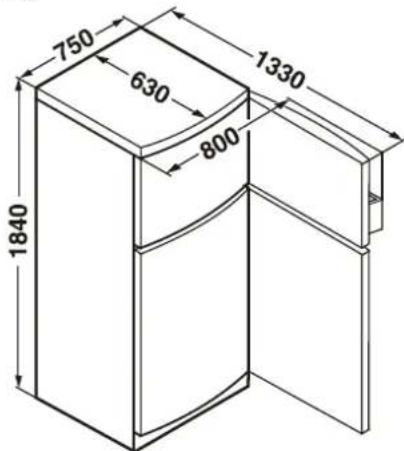

Gerätemaße

750 630 1330 800 1840

Aufstellen

• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung neben Herd, Heizung und dergleichen.
• Der Boden am Standort soll waagrecht und eben sein. Une - benheiten mit beiliegendem Gabelschlüssel über die Stellfüße ausgleichen.
• Die Belüftungsgitter dürfen nicht verstellt werden. Auf gute Be- und Entlüftung achten!
• Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw. auf das Gerät stellen.
• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von 1 m ^2 aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Anschließen

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen. Das Typenschild befindet sich an der linken Innenseite. Die Steek dose muss mit einer Sicherung von 10 A oder höher abgesichert sein, außerhalb des Geräterückseitenbereiches liegen und leicht zugänglich sein.

Das Gerät nur über eine vorschriftsmäßig geerdete Schutz - kontakt-Steckdose anschließen.

Hinweise zur Energieeinsparung

• Langes und unnötiges Öffnen der Gerätetür vermeiden.
• Warme Speisen erst auf Zimmertemperatur abkühlen lassen, bevor sie in das Gerät eingelegt werden.

Gerät ein- und ausschalten

Es empfiehlt sich das Gerät vor Inbetriebnahme innen zu reinigen (Näheres unter "Reinigen").

Einschalten:

Netzstecker einstecken - das Gerät ist eingeschaltet.

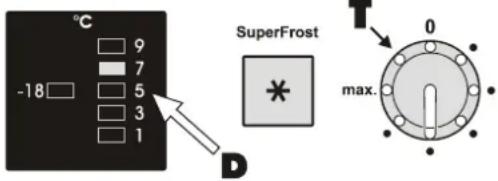

• Das TemperaturdisplayD zeigt die eingestellte Innentemperatur (Kühlteil).
• Die rote Alarmlampe leuchtet. Die rote Alarmlampe erlischt, sobald es im Gefrierraum kalt genug ist.

Ausschalten:

Netzstecker ziehen oder Temperaturregler T auf "0" drehen.

°C -18 9 7 5 3 1 SuperFrost * T 0 max.

Temperatur einstellen

Die Temperatur wird am Temperaturregler T eingestellt. Je nach Reglerstellung ändert sich die Anzeige der gewünschten Temperatur im Display D.

Wird Tiefkühlkost im Gefrierteil gelagert, empfehlen wir eine Temperaturreglereinstellung zwischen 5 °C und 3 °C, dann werden Fachtemperaturen von -18 °C oder tiefer erreicht.

Hinweis: Die Anzeige im Display zeigt nicht die vorherrschende In nentemperatur sondern die gewünschte Temperatureinstellung.

Anzeige für Gefriertemperatur

Sobald im Gefrierteil eine ausreichend tiefe Temperatur erreicht ist, so leuchtet die "Anzeige für Gefriertemperatur". Falls erforderlich den Temperaturregler nachstellen.

Anzeige für Gefriertemperatur

Alarm-Austaste für Tonwarner

Das Gerät ist mit einer Alarmfunktion ausgestattet.

Alarm - Gerätetüre offen:

Ist eine der Gerätetüren länger als 60 sek. geöffnet, so ertönt der Tonwarner. Durch Drücken der Alarm - Austaste kann der Warnton abgeschaltet werden. Wird die Tür geschlossen ist der Tonwarner wieder funktionsbereit.

Alarm - Gefrierteiltemperatur zu hoch:

Ist die Temperatur im Gefrierteil zu hoch, so ertönt der Tonwarner und die LED in der Alarm - Austaste blinkt.

Durch Drücken der Alarm - Austaste wird der Warnton abgeschaltet und die LED wechselt von Blink- auf Dauerbetrieb. Die LED erlischt sobald es im Gefrierteil wieder kalt genug ist.

Dieser Fall kann eintreten;

• wenn bei länger göffneter Gefrierteiltür warme Raumluft einströmt;
• nach einem längeren Stromausfall;
• bei einem Defekt des Gerätes.

Prüfen Sie in allen Fällen ob Lebensmittel aufgetaut oder verdorben sind. Wenn die Alarm - LED nicht erlischt, so wenden Sie sich an den Kundendienst (siehe Absatz Störung).

Alarm °C -18 9 7 5 3 1 SuperFrost 0 max.

Alarm-Austaste für Tonwarner

Ausstattungsteile verändern

Die Abstellflächen sind je nach Kühlgut-höhe versetzbar; dazu Abstellflächen vorn anheben, zur Hälfte herausziehen und nach unten (bzw. oben) wegschwenken.

Tragböden immer mit Anschlagbügel/Anschlagrand hinten nach oben einschieben, sonst können Lebensmittel an der Rückwand anfrieren.

Die Türabsteller versetzen

Absteller senkrecht nach oben heben, nach vorne herausnehmen und in anderer Höhe in umgekehrter Reihenfolge wieder einsetzen.

Durch Verschieben des Flaschenhalters

F können Sie Flaschen gegen Umkippen beim Türöffnen und -schließen sichern.

Benötigen Sie Platz für hohe Flaschen und Gefäße, dann die halbe Glasplatte einfach nach hinten schieben.

Durch den Flaschenablagerost erhalten Sie zusätzliche Kühlfläche für Getränke.

Glühlampendaten: 15 W (auf keinen Fall eine Lampe mit mehr als 15 W einsetzen), die Spannung sollte mit der Typenschildangabe übereinstimmen. Fassung: E 14.

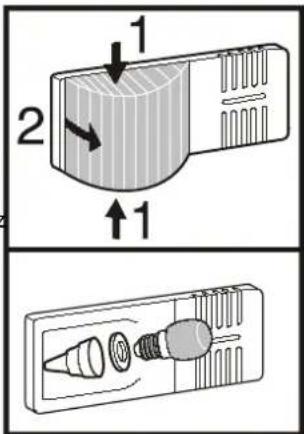

Auswechseln der Glühlampe:

Netzstecker ziehen oder die vor geschaltete Sicherung auslösen bzw. herausschrauben.

• Die Lampenabdeckung seitlich zusammendrücken 1, ausrasten und hinten aushängen 2.
• Die Glühlampe auswechseln. Beim Eindrehen auf sauberen Sitz der Dichtung im Lampensockel achten.
• Die Abdeckung hinten wieder einhängen und an den Seiten einrasten lassen.

② Eier
③ Flaschen, Dosen, Tuben
④ Tiefkühlkost, Eiswürfel
⑤ Fleisch, Wurst, Molkereiprodukte
⑥ Backwaren, fertige Speisen, Getränke
⑦ Obst, Gemüse, Salate,

Hinweis

• Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, sowie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt auf bewahren; hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
• Obst, Gemüse, Salate können unverpackt in den Schubfächern gelagert werden.
• Als Verpackungsmaterial eignen sich wiederverwendbare Kunst stoff-, Metall-, Aluminium- und Glasbehälter.

Kühlen mit Ventilator

Damit erreichen Sie über allen Abstellebenen eine relativ gleichmäßige Temperaturverteilung; alle Lebensmittel sind gleich kühl, bei wählbarer Temperatur. Durch die forcierte Luftzirkulation werden die unterschiedlichen Temperaturbereiche des Normalbetriebes aufgehoben.

Es ist grundsätzlich empfehlenswert:

• bei hoher Raumtemperatur (ab ca. 30 °C),
• bei hoher Luftfeuchtigkeit, wie z. B. an Sommertagen.

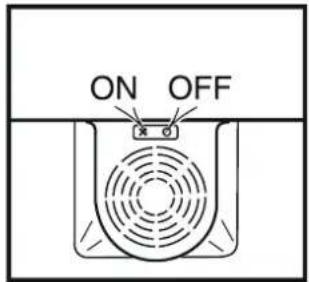

Ein-/Ausschalten:

Ventilator-Schalter betätigen.

= ein, 0 = aus

ON OFF

Einfrieren

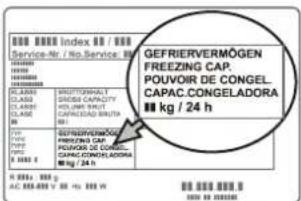

Sie können maximal so viel "kg" frische Lebensmittel innerhalb 24 Std. einfrieren, wie auf dem Typen schild unter "Gefriervermögen" angegeben ist. Diese maximale Gefriergutmenge ist je nach Modell und Klimaklasse verschieden.

GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA kg / 24 h A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA kg / 24 h

Einfrieren

• Superfrost-Taste S drücken - die Superfrostlampe leuchtet.
  • 24 Stunden warten.
  • Die frischen Lebensmittel einlegen.
  • Die Superfrost-Automatik schaltet den Einfriervorgang automatisch 65 Stunden nach dem Einschalten von Superfrost ab.

Superfrost müssen Sie nicht einschalten

• beim Einlegen bereits gefrorener Ware
• beim Einfrieren bis zu ca. 1 kg frischer Lebensmittel täglich.

SuperFrost 0 max. S

Hinweise zum Einfrieren und Lagern

• Zum Einfrieren geeignet sind: Fleisch, Wild, Geflügel, Frischfisch, Gemüse, Obst, Molkereiprodukte, Brot, Backwaren, Fertig gerichte. Nicht geeignet sind: Kopfsalat, Rettich, Weintrauben, ganze Äpfel und Birnen, fettes Fleisch.
• Lebensmittel, die Sie selbst einfrieren, immer portionsgerecht für Ihren Haushalt abpacken. Damit sie schnell bis zum Kern durchfrieren, sollten folgende Mengen pro Packung nicht über schritten werden:

Obst, Gemüse bis zu 1 kg, Fleisch bis zu 2,5 kg.

• Gemüse nach dem Waschen und Portionieren blanchieren (2-3 Minuten in kochendes Wasser geben, dann herausnehmen und schnell in kaltem Wasser abkühlen).
• Frische Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht salzen und würzen. Andere Speisen nur leicht salzen und würzen. Gewürze verändern die Geschmacksintensität.
• Als Verpackungsmaterial eignen sich handelsübliche Gefrier beutel, wiederverwendbare Kunststoff-, Metall-, und Alumini - umbehälter.
• Frisch einzufrierende Lebensmittel nicht mit bereits gefrorenen Lebensmitteln in Berührung kommen lassen. Packungen immer trocken einlegen, um ein Zusammenfrieren zu vermeiden.
• Die Packungen immer mit Datum und Inhalt beschriften und die empfohlene Lagerdauer des Gefrierguts nicht überschreiten.
• Flaschen und Dosen mit kohlensäurehaltigen Getränken nicht gefrieren lassen. Sie können sonst platzen.
• Zum Auftauen immer nur so viel entnehmen, wie unmittelbar benötigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertiggericht weiterverarbeiten.

Das Gefriergut können Sie auftauen:

• im Heißluftherd
• im Mikrowellengerät
• bei Raumtemperatur
• im Kühlschrank; die abgegebene Kälte des Gefrierguts wird zum Kühlen der Lebensmittel genutzt.

Angetaute flache Fleisch- und Fischportionen können heiß zu - bereitet werden. Gemüse kann im gefrorenen Zustand (in halber Garzeit wie üblicherweise) zubereitet werden.

Eiswürfel bereiten

• Eisschale mit Wasser füllen.
- Eisschale in die Halterung im Gefrierraum einschieben.
• Die Eiswürfel lösen sich aus der Schale durch Verwinden, oder wenn die Eisschale kurz unter fließendes Wasser gehalten wird.

Das Kühlteil taut automatisch ab. Die anfallende Feuchtigkeit wird über den Tauwasserablauf auf die Gerä terückseite geleitet. Dort verdunstet das Tauwasser durch die Kompressorwärme. Achten Sie lediglich darauf, dass das Tauwasser durch die Abfluss öffnung oberhalb der Gemüseschalen unbehindert abfließen kann. Mehr dazu unter "Reinigen".

Im Gefrierfach bildet sich nach längerer Betriebszeit eine dickere Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch. Deshalb regelmäßig abtauen.

• Zum Abtauen Gerät ausschalten.
Netzstecker ziehen oder Temperaturregler auf "0" drehen.
- Gefriergut in Papier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
- Zum Beschleunigen des Abtauvorgangs ein Gefäß mit heißem, nicht kochendem Wasser in das Fach stellen.
- Gerätetür während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Nicht mit Dampfreinigungsgeräten arbeiten!

Beschädigungs- und Verletzungsgefahr.

• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile und in das Lüftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Die Kältemaschine mit dem Wärmetauscher – Metallgitter an der Rückseite des Gerätes – sollte einmal im Jahr gereinigt bzw. entstaubt werden.
• Die Ablauföffnung im Kühlraum mit einem dünnen Hilfsmittel, z.B. Wattestäbchen oder ähnlichem reinigen.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.
• Für Geräte in Edelstahlausführung einen handelsüblichen Edelstahlreiniger benutzen.
• Um einen bestmöglichen Schutz zu erzielen, tragen Sie nach dem Reinigen ein Edelstahlpflegemittel, gleichmäßig in Schliffrichtung, auf. Anfänglich dunklere Stellen und eine intensivere Farbe der Edelstahloberfläche sind normal.
• Verwenden Sie keine scheuernden/kratzenden Schwämme, Reinigungsmittel nicht konzentriert und keinesfalls sand-, chlorid- oder säurehaltige Putz- bzw. chemische Lösungsmittel; sie beschädigen die Oberflächen und können Korrosion verursachen.

Störung

Ihr Gerät ist so konstruiert und hergestellt, dass Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so prüfen Sie bitte, ob die Störung evtl. auf Bedienfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden.

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht,
- Prüfen Sie, ob das Gerät eingeschaltet ist,
- ob der Netzstecker richtig in der Steckdose ist,
– die Sicherung der Steckdose in Ordnung ist.
• Die Geräusche sind zu laut, prüfen Sie, ob
- das Gerät fest auf dem Boden steht,
- nebenstehende Möbel oder Gegenstände vom laufenden Kühlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.
• Die Temperatur ist nicht ausreichend tief, prüfen Sie
– die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
- ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;
- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
– Ist die Entlüftung in Ordnung?
– Ist der Aufstellort zu dicht an einer Wärmequelle?

Wenn keine der o. g. Ursachen

vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienst stelle. Teilen Sie die Typen bezeichnung ①, Index- ② und Gerätenummer ③ des Typenschildes mit. Das Typenschild befindet sich an der linken Innenseite.

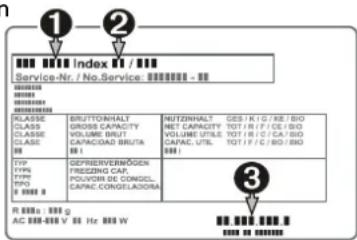

1 2 Service-Nr. / No.Service: 🐎 KLASSE CLASS KLASSE CLASS B TYP TYPs TYP0 R 8888 B BRUTTORHALT GROSS CAPACITY VOLUME BRUT CAPACIDAD BRUTA B1 DEPREVERMOGEN FREZING CAP. POUDOR DE CONGCL CAPNC CONGILADORA HUTZINHALT GES / K I G / R E / BIO NET CAPACITY TOT / R F / CE / BIO VOLUME UTILE TOT / R / S A / BIO CAPAC. UTIL TOT / F / C / BIO / BIO 3 R 8888 B 888 g AC 888-888 V 88 Hz 888 W

Außer Betrieb setzen

Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Siche rungen auslösen bzw. herausschrauben. Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Der Kältemittelkreislauf ist auf Dichtheit geprüft.

Das Gerät ist funkentstört nach der EN 55014 und entspricht somit der EG-Richtlinie 87/308/EWG.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

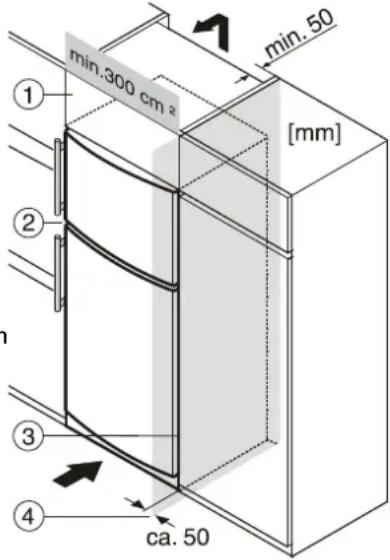

Einbau in die Küchenzeile

Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank ① angebracht werden. Für die Be- und Entlüftung muss an der Rückseite des

Aufsatzschrankes ein Abluftschacht von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorhanden sein. Der Entlüftungsquerschnitt unter der Raumdecke sollte mindestens 300 cm ^2 betragen.

Beim Aufstellen des Gerätes neben einer Wand ④ ist scharnierseitig ein Distanzabstand von ca. 50 mm zwischen Gerät und Wand erforderlich (Griffüberstand bei geöffneter Tür).

① Aufsatzschrank
② Kühl-Gefriergerät
③ Möbelwand
④ Wand

min.300 cm² min.50 [mm] ① ② ③ ④ ca. 50

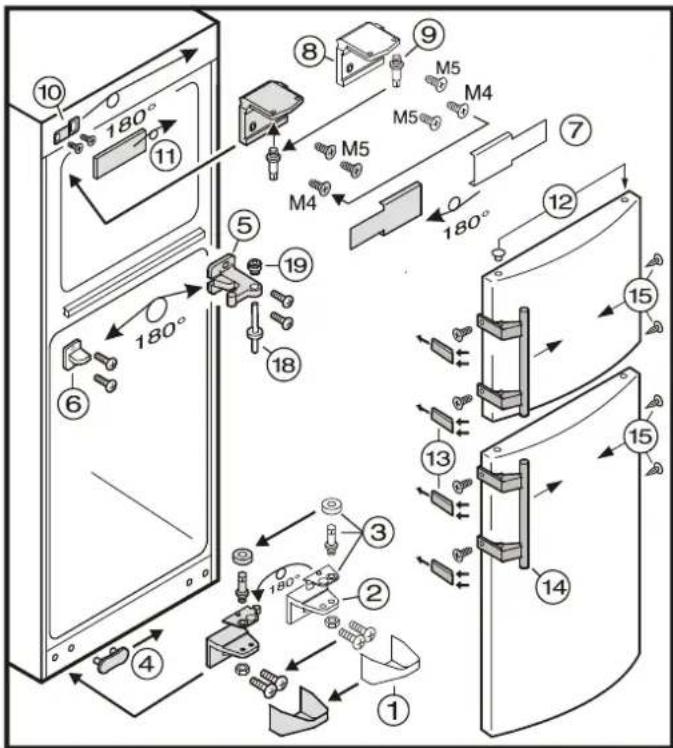

Türanschlag wechseln

• Abdeckung ① abnehmen.
• Scharnierwinkel② abschrauben. Untere Tür abnehmen.
• Abdeckplatte ④ auf Gegenseite umsetzen.
• Scharnierteile ③ am Scharnierwinkel ② umsetzen.
• Mittleren Lagerbolzen ⑱ nach unten herausziehen. Obere Tür abnehmen.

- Stopfen ⑫ umsetzen.

• Scharnierwinkel ⑤ abschrauben.

- Abdeckteil ⑥ auf Gegenseite umsetzen.

- Scharnierwinkel ⑤ um 180° gedreht anschrauben.

- Lagerbuchse ⑲ herausziehen und von oben wieder einsetzen.

- Abdeckung ⑦ abnehmen.

• Scharnierwinkel ⑧ abschrauben.

- Bolzen ⑨ im Scharnierwinkel ⑧ umsetzen.

- Blechwinkel (10) und Abdeckung (11) umsetzen.

- Scharnierwinkel ⑧ auf der linken Seite des Gerätes anschrauben. Die SchraubeM4 muss im linken Loch des Scharnierwinkels eingeschraubt werden. Die anderen beiden Schrauben haben die Dimension M5.

• Abdeckung ⑦ montieren.
- Obere Tür in Bolzen ⑨ einhängen und schließen.
- Mittleren Lagerbolzen ⑱ von unten durch den Scharnierwinkel ⑤ in das Türlager einschieben.

- Untere Tür in Scharnierwinkel ⑤ einhängen und schließen.

- Scharnierwinkel ② in unteres Türlager einsetzen und anschrauben.

• Abdeckung ① aufrasten.

- Druckplatten (13) vorne ausrasten und wegschieben.

- Türgriffe ⑭ und Stopfen ⑮ auf die Gegenseite umsetzen.

- Druckplatten ⑬ montieren.

1 2 Service-Nr. / No Service: 请勿使用此服务。 3 ■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ■■■■■■■■■■■■■■■■■■ ■■■■■■■■■■■■■■■■ ■■■■■■■■■■■■■■ ■■■■■■■■■■■■■ ■■■■■■■■■■■ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ B R B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R
