MANUAL DE UTILIZADOR FCT 4101 N XS FRANKE

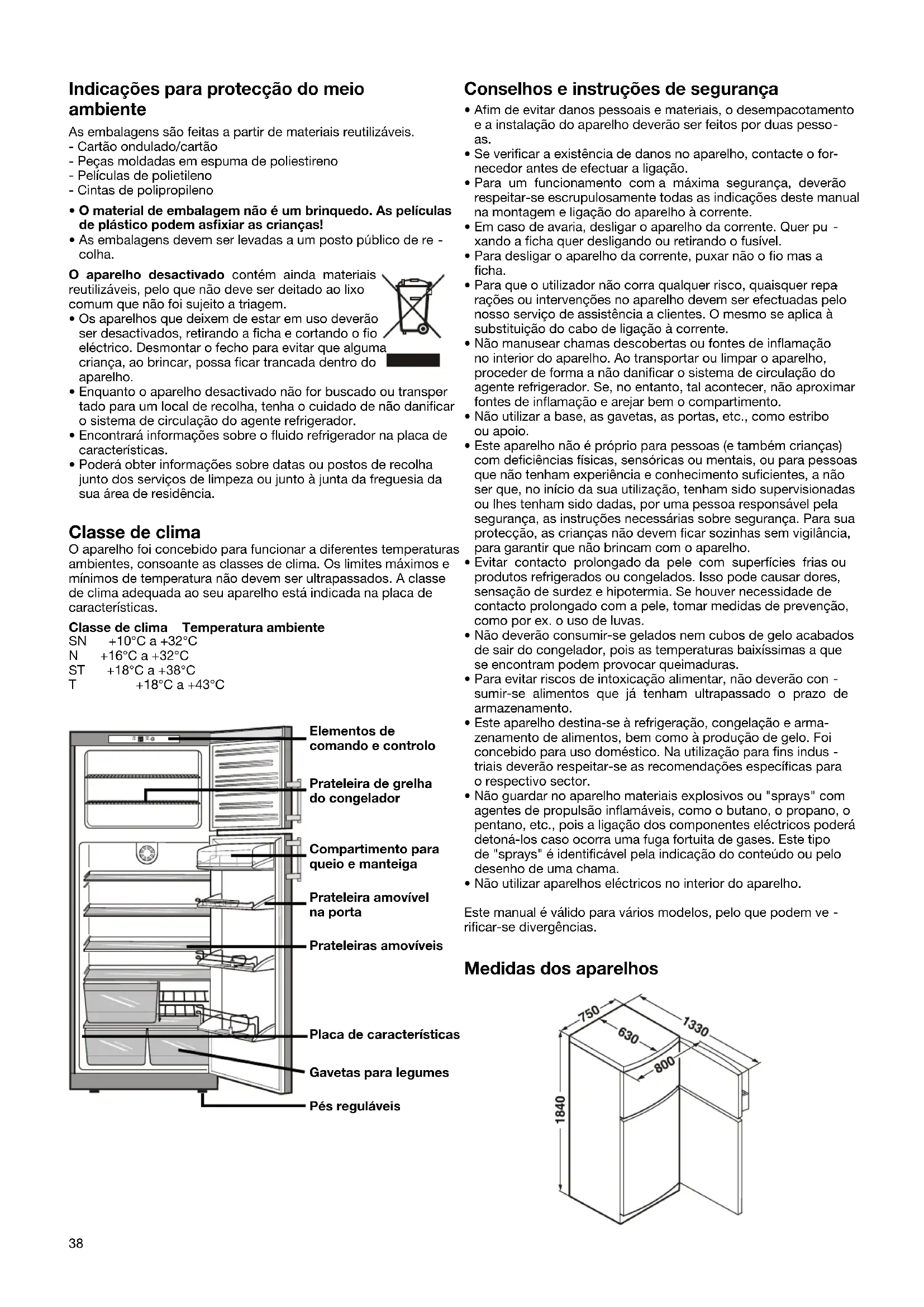

Indicações para protecção do meio ambiente

As embalagens são feitas a partir de materiais reutilizáveis.

- Cartão ondulado/cartão

- Peças moldadas em espuma de poliestireno

- O material de embalagem não é um brinquedo. As películas de plástico podem asfixiar as crianças!

- As embalagens devem ser levadas a um posto público de re - colha.

O aparelho desactivado contém ainda materiais reutilizáveis, pelo que não deve ser deitado ao lixo comum que não foi sujeito a triagem.

• Os aparelhos que deixem de estar em uso deverão ser desactivados, retirando a ficha e cortando o fio eléctrico. Desmontar o fecho para evitar que alguma criança, ao brincar, possa ficar trancada dentro do aparelho.
• Enquanto o aparelho desactivado não for buscado ou transper tado para um local de recolha, tenha o cuidado de não danificar o sistema de circulação do agente refrigerador.
• Encontrará informações sobre o fluido refrigerador na placa de características.
• Poderá obter informações sobre datas ou postos de recolha junto dos serviços de limpeza ou junto à junta da freguesia da sua área de residência.

Classe de clima

O aparelho foi concebido para funcionar a diferentes temperaturas ambientes, consoante as classes de clima. Os limites máximos e mínimos de temperatura não devem ser ultrapassados. A classe de clima adequada ao seu aparelho está indicada na placa de características.

Classe de clima Temperatura ambiente

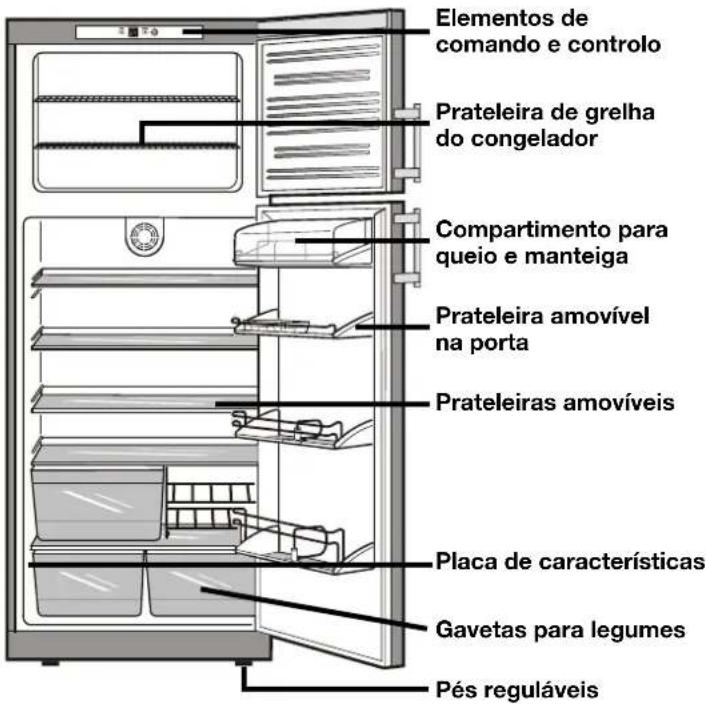

Elementos de commando e controlo Prateleira de grelha do congelador Compartimento para queio e manteiga Prateleira amovível na porta Prateleiras amovíveis Placa de características Gavetas para legumes Pés reguláveis

Conselhos e instruções de segurança

• Afim de evitar danos pessoais e materiais, o desempacotamento e a instalação do aparelho deverão ser feitos por duas pessoas.
• Se verificar a existência de danos no aparelho, contacte o fornecedor antes de efectuar a ligação.
• Para um funcionamento com a máxima segurança, deverão respeitar-se escrupulosamente todas as indicações deste manual na montagem e ligação do aparelho à corrente.
• Em caso de avaria, desligar o aparelho da corrente. Quer pu xando a ficha quer desligando ou retirando o fusível.
• Para desligar o aparelho da corrente, puxar não o fio mas a ficha.
• Para que o utilizador não corra qualquer risco, quaisquer reparações ou intervenções no aparelho devem ser efectuadas pelo nosso serviço de assistência a clientes. O mesmo se aplica à substituição do cabo de ligação à corrente.
• Não manusear chamas descobertas ou fontes de inflamação no interior do aparelho. Ao transportar ou limpar o aparelho, proceder de forma a não danificar o sistema de circulação do agente refrigerador. Se, no entanto, tal acontecer, não aproximar fontes de inflamação e arejar bem o compartimento.
• Não utilizar a base, as gavetas, as portas, etc., como estribo ou apoio.
• Este aparelho não é próprio para pessoas (e também crianças) com deficiências físicas, sensóricas ou mentais, ou para pessoas que não tenham experiência e conhecimento suficientes, a não ser que, no início da sua utilização, tenham sido supervisionadas ou lhes tenham sido dadas, por uma pessoa responsável pela segurança, as instruções necessárias sobre segurança. Para sua protecção, as crianças não devem ficar sozinhas sem vigilância, para garantir que não brincam com o aparelho.
• Evitar contacto prolongado da pele com superfícies frias ou produtos refrigerados ou congelados. Isso pode causar dores, sensação de surdez e hipotermia. Se houver necessidade de contacto prolongado com a pele, tomar medidas de prevenção, como por ex. o uso de luvas.
• Não deverão consumir-se gelados nem cubos de gelo acabados de sair do congelador, pois as temperaturas baixíssimas a que se encontram podem provocar queimaduras.
• Para evitar riscos de intoxicação alimentar, não deverão con -sumir-se alimentos que já tenham ultrapassado o prazo de armazenamento.
• Este aparelho destina-se à refrigeração, congelação e arma- zenamento de alimentos, bem como à produção de gelo. Foi concebido para uso doméstico. Na utilização para fins indus -triais deverão respeitar-se as recomendações específicas para o respectivo sector.
• Não guardar no aparelho materiais explosivos ou "sprays" com agentes de propulsão inflamáveis, como o butano, o propano, o pentano, etc., pois a ligação dos componentes eléctricos poderá detoná-los caso ocorra uma fuga fortuita de gases. Este tipo de "sprays" é identificável pela indicação do conteúdo ou pelo desenho de uma chama.
• Não utilizar aparelhos eléctricos no interior do aparelho.

Este manual é válido para vários modelos, pelo que podem verificar-se divergências.

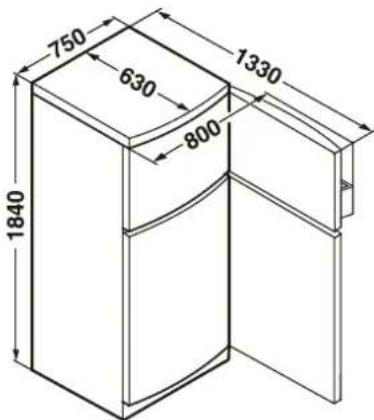

Medidas dos aparelhos

750 630 1330 800 1840

Instalação

• Evite instalar o aparelho num local de incidência directa dos raios solares ou nas proximidades de fogões, aquecedores, etc.
• O pavimento deve ser nivelado e plano. Compensar eventuais irregularidades ajustando os pés reguláveis do aparelho com a chave de boca fornecida.
• Não tapar as grelhas de ventilação. Certificar-se de que o apa relho dispõe sempre de uma boa ventilação e arejamento.
• Não colocar nenhum aparelho que irradie calor, como, por exemplo, um forno micro-ondas ou uma torradeira, em cima do aparelho.
• Segundo a norma EN 378 o local de instalação do aparelho deve apresentar um volume de 1 m ^-3 por cada 8 g de agente refrigerador R 600a, para que em caso de derramamento do agente refrigerador não possa formar-se uma mistura inflamável do gás e ar neste local. O volume de agente refrigerador é indicado na placa de características no interior do aparelho.

Ligação eléctrica

O tipo de corrente (alternada) e voltagem do local de instalação devem corresponder às indicadas na placa de características do aparelho, que se encontra na parede interior esquerda. A tomada deverá estar protegida por um fusível de, pelo menos, 10 A, ser facilmente acessível e não se situar por detrás do aparelho.

O aparelho só deverá ser ligado à corrente por meio de uma t mada com contacto de segurança devidamente instalada.

Recomendações para poupança de energia

• Abrir a porta apenas quando necessário e mantê-la aberta o menos tempo possível.
• Deixar sempre arrefecer os alimentos quentes à temperatura ambiente antes de os colocar no aparelho.

Ligar e desligar o aparelho

Antes de pôr o aparelho a funcionar, deverá limpar-se o seu interior (ver secção "Limpeza").

Ligar: Ligar a ficha do aparelho à tomada de corrente para ligar o aparelho.

- A indicação de temperatura D mostra a temperatura interior ajustada (Frigorífico).

- A luz vermelha de alarme acende-se. A luz vermelha de alarme apaga-se logo que o espaço de congelação se encontre a uma temperatura suficientemente baixa.

Desligar: Desligando a ficha do aparelho da tomada de corrente, ou fazendo rodar o regulador de temperatura T para a posição "0".

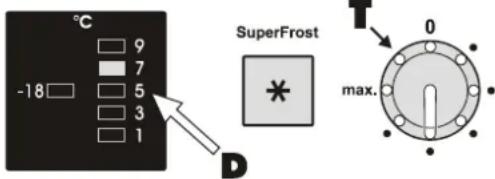

°C -18 9 7 5 3 1 SuperFrost * D T 0 max.

Indicação de temperatura de congelação

Quando a temperatura no congelador estiver suficientemente fria, a "indicação de temperatura de congelação" acende-se. Caso necessário, proceder ao reajuste do regulador de temperatura.

SuperFrost

Indicação de temperatura de congelação

Tecla Desligar alarme

O aparelho está equipado com uma função de alarme.

Alarme - Porta do aparelho aberta:

Se uma das portas do aparelho se mantiver aberta por mais de 60 seg., então soa um sinal sonoro. Premindo a tecla "Desligar alarme", o sinal sonoro desliga-se. Logo que a porta é fechada, o sinal sonoro fica novamente pronto a funcionar.

Alarme - Temperatura de congelação demasiado alta:

Se a temperatura no congelador for demasiado alta, então soa o sinal sonoro e a luz-piloto na tecla "Desligar alarme" começa a piscar.

Premindo a tecla "Desligar alarme", é desligado o sinal sonoro e a luz-piloto deixa de piscar - passando para luz constante. A luz-piloto apaga-se logo que no congelador a temperatura esteja novamente suficientemente fria.

Este caso pode ocorrer:

• quando a porta do congelador fica muito tempo aberta entra o ar quente no compartimento;
  após falha prolongada de corrente;
• em caso de avaria do aparelho.

Seja qual for o caso, controlar se os alimentos descongelaram ou se estragaram. Quando a luz-piloto de alarme não se apagar, então é favor dirigir-se aos serviços de assistência técnica (vide secção Anomalias de funcionamento).

Tecla Desligar alarme - sinal sonoro

Regulação da temperatura

A temperatura é regulada por meio do regulador de temperatura.

Consoante a posição do regulador o valor de temperatura desejado na indicação D se modifica.

Quando o congelador é utilizado para guardar alimentos ultra -congelados, recomendamos uma regulação entre 5°C e 3°C, o que resulta numa temperatura no compartimento de -18°C ou inferior.

Observação: A indicação não mostra a temperatura interior actual mas sim o valor de temperatura desejado.

Mudança de posição dos acessórios

As prateleiras são amovíveis em altura consoante a necessidade. Para retirar uma prateleira, levante-a na parte dianteira, puxe-a para fora até ao meio, incline-a para baixo (ou para cima) e volte a puxar.

a 2 1 3

Ao colocá-la, ter em atenção que o rebor do posterior das prateleiras tem de ficar sempre virado para cima, a fim de evitar que os alimentos se colem à parede do fundo do frigorífico.

Mudar as prateleiras da porta

Deslocar a prateleira verticalmente para cima, retirá-la e voltar a colocá-la procedendo às operações inversas.

Para evitar que as garrafas tombem ao ab ou fechar a porta, deslocar o respectivo suporte F de forma a ampará-las.

Pode conseguir-se mais espaço em altura para garrafas e recipientes altos: basta empurrando a meia placa de vidro para trás.

A prateleira de grelha para garrafas per - mite-lhe obter maior superfície de arrefecimento para bebidas.

Características da lâmpada fluorescente: 15 W (não utilizar nunca lâmpadas de potência superior). A voltagem deverá corresponder à indicada na placa de características.

Casquilho: E 14.

Substituição da lâmpada fluores- cente:

Desligar a ficha do aparelho da tomada de corrente, ou desapar afusar/desactivar o fusível ligado a montante.

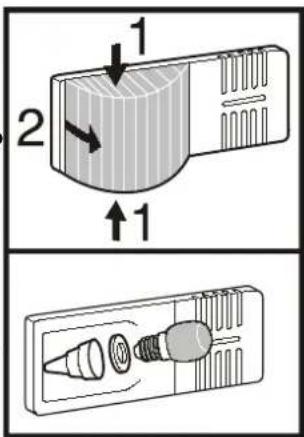

• Pressionar a cobertura da lâm-pada lateralmente1, desencaixá-la e retirá-la, soltando a parte posterior 2.
• Substituir a lâmpada.
• Voltar a colocar a cobertura pela parte posterior e fazê-la encaixar lateralmente.

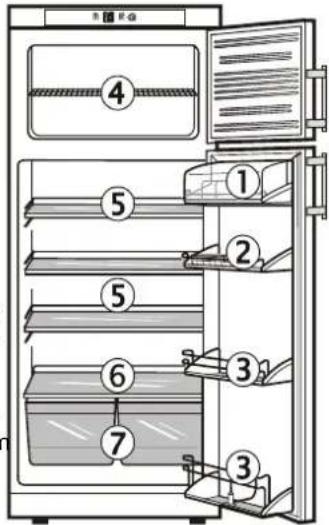

Exemplo de arrumação dos alimentos

① Manteiga, queijo

② Ovos
③ Garrafas pequenas,caixas, produtos em bisnaga
④ alimentos ultracongelados, cubos de gelo
⑤ Carne, enchidos, produtos lácteos
⑥ Bolos, alimentos cozinhados, bebidas
⑦ Fruta, legumes, saladas

Observações

• Os alimentos que transmitam ou absorvam facilmente sa - bores ou cheiros e os líquidos devem guardar-se sempre em recipientes fechados ou cobertos, devendo as bebidas com elevado teor alcoólico estar bem rolhadas e em posição vertical.
• A fruta, os legumes e as saladas podem ser colocados sem embalagem nas gavetas.
• Para guardar os alimentos utilize preferencialmente recipientes reutilizáveis de plástico, metal, alumínio ou vidro.

④ ⑤ ⑥ ⑦ ① ② ③ ③

Refrigeração com ventilador

Deste modo, obtém-se uma distribuição relativamente uniforme da temperatura por todos os níveis de arrumação; todos os alimentos são refrigerados de forma idêntica à temperatura seleccionada. A circulação forçada do ar conserva as diferentes zonas de temperatura do funcionamento normal.

Em princípio, é recomendável:

• a uma temperatura ambiente elevada (a partir de cerca de 30°C),
• a uma humidade do ar elevada, como por exemplo nos dias de Verão.

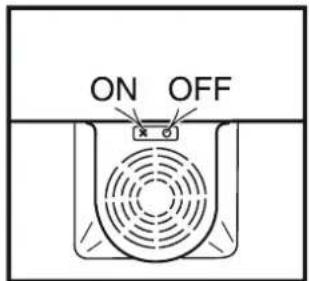

Ligar/Desligar:

premir o interruptor do ventilador.

♀ = ligado, 0 = desligado.

ON OFF

Congelação

Pode congelar, num período de 24 horas, o número de quilos de alimentos frescos indicados na placa de características do aparelho, em

"Capacidade de congelação". A capacidade de congelação varia consoante o modelo e a classe de clima do aparelho.

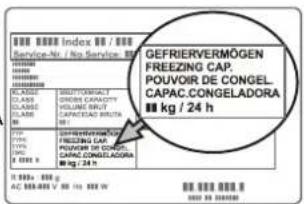

GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 100 gm GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGELADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIR DE CONGEL. CAPAC.CONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRDE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRDE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRDE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREEZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■ kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAPACCONGLADORA ■kg / 24 h GEFRIERVERMÖGEN FREE ZING CAP. POUVOIRS DE CONGEL. CAVCOI B.V. NO. 100 W

Congelação

• Premir a tecla Superfrost S. A luz Superfrost acende-se.
• Aguardar por 24 horas.
• Introduzir os alimentos frescos.
• A função automática do Superfrost desliga-se automaticamente após 65 horas após ter-se ligado o Superfrost.

SuperFrost 0 max. S

Não terá de accionar a função Superfrost:

• ao introduzir no congelador produtos já congelados;
• ao congelar até cerca de 1 Kg diários de alimentos frescos.

Recomendações para congelação e armazenamento

• São passíveis de congelação: Carne, caça, aves, peixe fresco, legumes, fruta, produtos lácteos, pão, bolos, alimentos cozinha dos. Não são passíveis de congelação: Alface, rábano, uvas, maçãs e pêras inteiras, carne gorda.
• Os alimentos congelados pelo utilizador devem ser acondicionados em doses adequadas ao consumo doméstico. Para que congelem rapidamente até ao centro, não deverão ser ultrapassadas as seguintes quantidades por embalagem: fruta e legumes: 1 Kg, carne: 2,5 Kg.
• Os legumes, depois de lavados e separados em porções, deven ser escaldados (mergulhados 2 a 3 minutos em água a ferver e arrefecidos logo de seguida em água fria).
• Não salgar nem condimentar os alimentos frescos e os legumes escaldados antes da congelação. Salgar e condimentar apenas ligeiramente os alimentos já cozinhados. Com a congelação, vários condimentos alteram a intensidade do seu sabor.
• Como material de embalagem, podem utilizar-se os sacos de congelação disponíveis no mercado e recipientes reutilizáveis de plástico, metal ou alumínio.
• Certificar-se de que os alimentos frescos introduzidos não fiquem, em contacto com alimentos já congelados. As embalagens devem estar bem secas, para que não se colem umas às outras.
• Etiquetar sempre as embalagens com o seu conteúdo e data de congelação e não ultrapassar o prazo de armazenamento recomendado.
• Não congelar garrafas ou latas que contenham bebidas com gás, pois podem rebentar.
• Ao descongelar, retire apenas as quantidades de que vai precisar imediatamente. Os alimentos descongelados devem ser confeccionados o mais rapidamente possível.

Poderá descongelar os alimentos:

• num forno com recirculação de ar;
• num forno de micro-ondas;
  -à temperatura ambiente.
• no frigorífico; o frio libertado pelo produto congelado é aproveitado para a refrigeração dos outros alimentos.

Podem cozinhar-se peças delgadas de peixe ou carne que apenas tenham descongelado superficialmente. Os legumes podem ser cozinhados ainda congelados (em metade do tempo necessário aos legumes frescos).

Preparação de cubos de gelo

• Encher de água o tabuleiro para cubos de gelo.
• Colocar o tabuleiro para cubos de gelo no dispositivo de fixação do congelador.
• Para que os cubos se soltem, basta torcer ligeiramente o tabuleiro ou colocá-lo sob água corrente durante alguns instantes.

O compartimento frigorífico descongela automaticamente. A água proveniente da descongelação escoa,

através da goteira, para a parede posterior do aparelho, onde evapora por acção do calor do compressor. Basta-lhe certificar-se de que a água proveniente da descongelação escoa livremente pelo orifício de escoa - mento, situado por cima das gavetas de legumes. Para mais pormenores, ver "Limpeza".

No compartimento de congelação formar-se, após algum tempo de funcionamento, uma espessa camada de flocos ou de gelo, o que faz aumentar o consumo de energia. Por esse motivo, deve-se descongelar regularmente.

- Para proceder à descongelação, desligar o aparelho. Desligando a ficha do aparelho da tomada de corrente, ou fazendo rodar o regulador de temperatura para a posição "0". - Envolver os alimentos congelados com papel ou com uma manta e colocá-los num local fresco.

• Para acelerar o processo de descongelação, coloque um recipiente com água quente (mas não a ferver) sobre um dos geradores de frio.
• Deixe a porta do aparelho aberta durante todo o processo. Quando a descongelação estiver concluída, recolha o resto da água de descongelação com um pano e limpe o aparelho.

Para descongelar, não utilizar quaisquer dispositivos mecânicos ou outros meios artificiais para além dos recomendados pelo fabricante.

Limpeza

Para proceder à limpeza, deverá colocar-se o aparelho, por via de regra, fora de funcionamento. Desligar a ficha do aparelho da tomada de corrente, ou soltar/desaparafusar o fusível ligado a montante.

Lavar o interior e o exterior do aparelho e os acessórios com água tépida, a que pode adicionar-se um pouco de detergente utilizado na lavagem de louça. Não utilizar produtos ácidos ou abrasivos ou solventes químicos.

Não utilizar aparelhos de limpeza a vapor!

Perigo de lesões e danos materiais.

• Deverá ter-se o cuidado de não deixar entrar água na grelha de ventilação, nem em nenhuma das partes eléctricas do apare - lho.
• Secar tudo muito bem com um pano.
• Uma vez por ano deverá limpar-se e retirar-se o pó do gerador de frio e do permutador térmico (grelha metálica na parte posterior do aparelho).
• O orifício de escoamento da água de descongelação do frigorífico deve ser limpo com um cotonete ou algo semelhante.
• Não danificar nem retirar a placa de características, que se en contra no interior do aparelho, pois é importante para o serviço de assistência a clientes.
• Para aparelhos em aço inoxidável utilizar detergente de aço inoxidável comercializado nas casas do ramo.
• Para a melhor protecção possível, aplique uniformemente e no sentido do polimento um produto de tratamento de aço inoxidável após a limpeza. É normal que inicialmente se verifiquem zonas mais escuras e uma cor mais intensa da superfície de aço inoxidável.
• Não utilize esfregões abrasivos ou que risquem, produtos de limpeza concentrados e, em nenhum caso, produtos de limpeza abrasivos, com teor de cloreto ou ácidos, ou solventes químicos. Estes danificam as superfícies e podem provocar corrosão.

Anomalias de funcionamento

O seu aparelho foi concebido e fabricado de forma a funcionar durante longo tempo sem quaisquer avarias. Todavia, se se aperceber de qualquer anomalia no seu funcionamento, certifi - que-se primeiro de que essa anomalia não deriva de algum erro de utilização, pois, nesse caso, ser-lhe-ão debitados os custos do serviço de assistência mesmo que o aparelho se encontre dentro do prazo de garantia.

As seguintes deficiências de funcionamento poderão ser solucionadas pelo próprio utilizador, verificando as causas possíveis:

- O aparelho não funciona. Verifique:

- se o aparelho se encontra ligado;

- se a ficha está bem metida na tomada;

- se o fusível da tomada está em ordem;

- O aparelho faz demasiado barulho. Verifique:

- se o aparelho está bem assente no chão;

- se o grupo frigorífico, ao funcionar, transmite vibrações aos móveis ou objectos confinantes. Não esquecer que são ine - vitáveis alguns ruídos provocados pela circulação do fluido refrigerador.

- A temperatura não é suficientemente baixa. Verifique:

- se o aparelho foi regulado para a temperatura correcta, de acordo com a secção "Regulação da temperatura";

- se não terá sido introduzida uma quantidade excessiva de alimentos frescos;

- se o termómetro integrado em separado indica a temperatura correcta.

- O arejamento está a fazer-se correctamente?

- O aparelho está instalado próximo de uma fonte de calor?

Se não se verificar nenhuma das causas mencionadas e não puder, portanto, resolver sozinho a anomalia, dirija-se aos ser -

viços de assistência técnica mais próximos. Ao fazê-lo, indique o modelo ①, o índice de peças sobressalentes ② e o número de série do aparelho

③, constantes da placa de características. A placa de características encontra-se no interior do aparelho, do lado esquerdo.

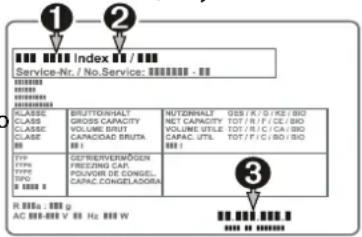

1 2 Service-Nr. / No. Service: 🐎 🐎 🐎 🐎 🐎 3 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 🐎 🐎 🐎 🐎 ■ 👞 📃 888 888 g AC ⬤B B-BB V 88 Hz 888 W

Desligar o aparelho

Quando o aparelho é colocado fora de funcionamento durante um período prolongado, dever-se-á desligá-lo. Para tal, desligar a ficha do aparelho da tomada de corrente ou desaparafusar/desligar os fusíveis ligados a montante. Limpar o aparelho e deixar a porta aberta, para evitar a formação de cheiros.

A estanqueidade do circuito de frio é comprovada na fábrica. O aparelho é desparasitado conforme a norma EN 55014, respei tando assim a directiva 87/308/CEE da Comunidade Europeia.

O fabricante trabalha permanentemente para o desenvolvimento das suas séries e modelos de aparelhos, pelo que pede a sua compreensão para o facto de se reservar o direito de proceder a modificações na forma, equipamento e tecnologia dos mes -mos.

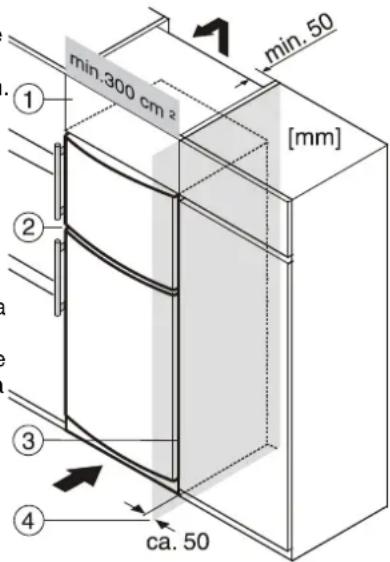

Montagem entre dois elementos de cozinha

Para suprir uma eventual diferença de altura em relação aos outros elementos, pode colocar-se em cima do aparelho um armário de remate ①. Para assegurar uma boa ventilação e arejamento,

deverá deixar-se livre, na parte de trás do armário de remate, um espaço uniforme de, pelo menos, 50 mm A secção transversal de arejamento sob o tecto do compartimento deverá ser, no mínimo, de 300 cm².

Se o aparelho for instalado junto de uma parede 4, deve guardar-se, do lado da charneira, uma distância de, pelo menos, 50 mm entre o aparelho e a parede (ressalto do puxador com a porta aberta).

① Armário de remate
② Frigorífico/Congelador
③ Painel lateral do móvel
④ Parede

min.300 cm² min.50 [mm] ① ② ③ ④ ca. 50

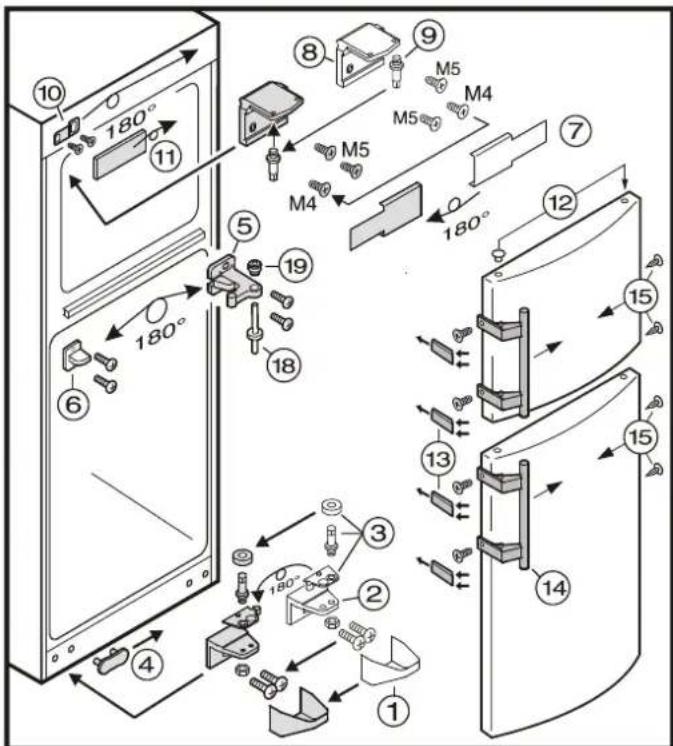

Inversão do sentido de abertura da porta

• Retirar a capa ①.
• Desaparafusar a charneira angular ②. Retirar a porta de baixo.
• Transferir a placa de cobertura ④ para o lado contrário.
• Trocar as peças de charneira③ da charneira angular ②.
• Retirar o pino de assentamento intermédio ^18 , puxando-o para baixo. Retirar a porta de cima.
• Trocar o tampão (12).
• Desaparafusar a charneira angular ⑤.
• Transferir a peça de cobertura ⑥ para o lado contrário.
• Fazendo a charneira angular ⑤ rodar 180°, aparafusá-la ao aparelho.
• Retirar a bucha de assentamento (19) e voltar a colocá-la pela parte de cima.
• Retirar a capa ⑦.
• Desaparafusar a charneira angular ⑧.
• Trocar o pino ⑨ na charneira angular ⑧.
• Trocar a chapa angular ^10 e a placa de cobertura ^11 .
• Aparafusar a charneira angular ^8 no lado esquerdo do aparelho. O parafuso M4 deve aparafusar-se no orifício esquerdo da charneira angular. Os dos outro parafusos estão de dimensão M5.
• Montar a capa ⑦.
• Encaixar a porta de cima no pino ⑨ e fechá-la.
• Introduzir o pino de assentamento intermédio ⑱, por baixo, através do suporte ⑤, no assentamento da porta.
• Encaixar a porta de baixo na charneira angular ⑤ e fechá-la.
• Colocar a charneira angular ② no assentamento de baixo da porta, e aparafusá-la.
• Colocar a capa ①.
• Desengatar e retirar deslocando as placas de pressão ⑬ na frente.
• Retirar os puxadores ^14 e os tampões ^15 e colocá-los no lado oposto.
• Montar as placas de pressão (13).
