MANUALE UTENTE FCT 4101 N XS FRANKE

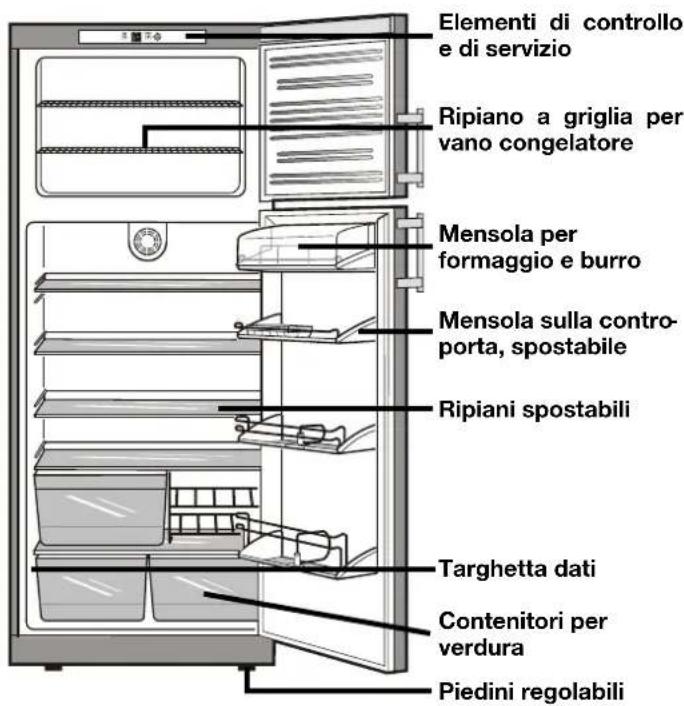

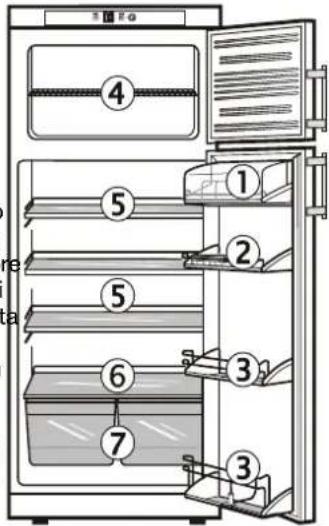

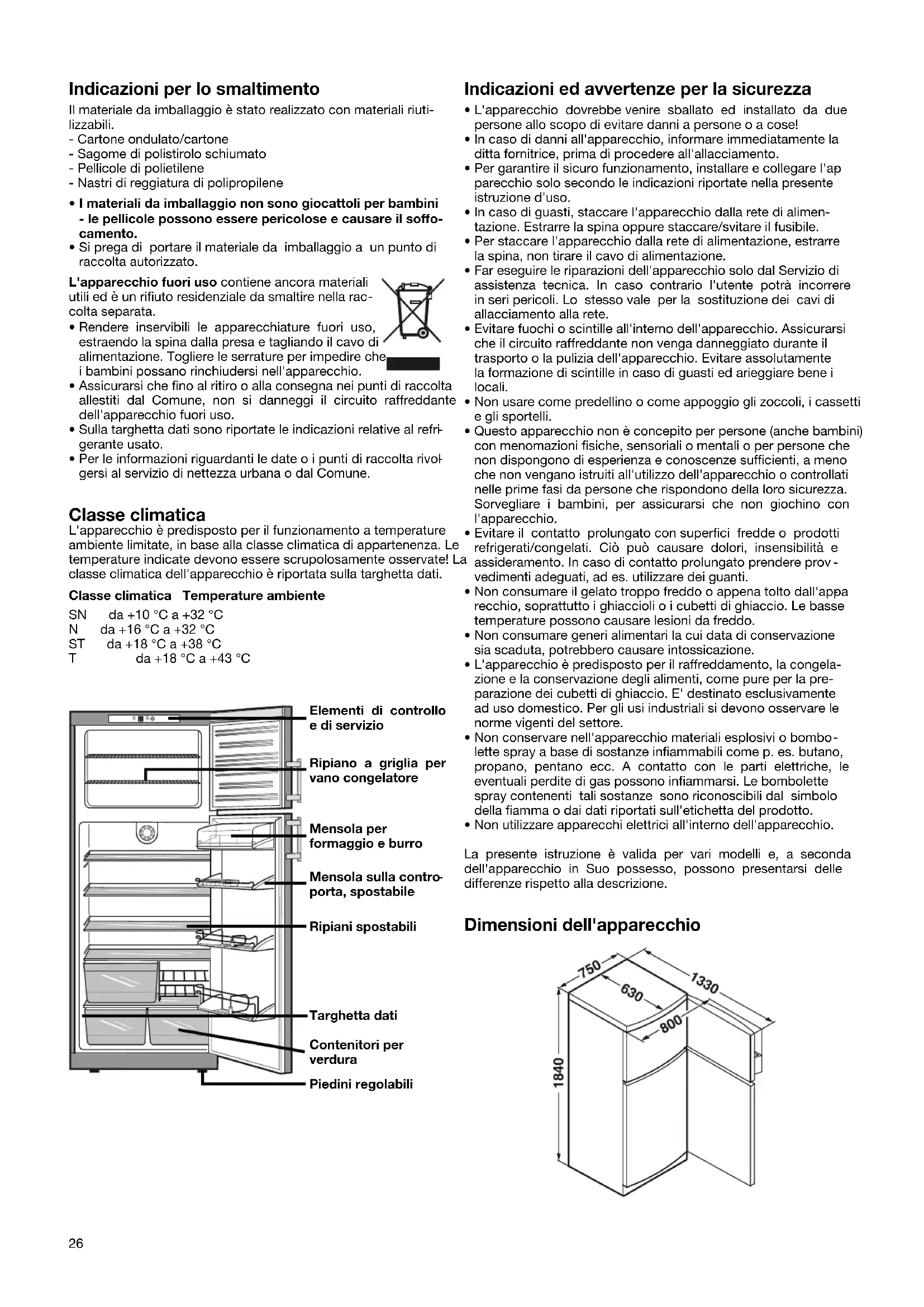

• Monter les plaques d'appui bo.26 Ripiano a griglia per vano congelatore Mensola per formaggio e burro Ripiani spostabili Mensola sulla contro

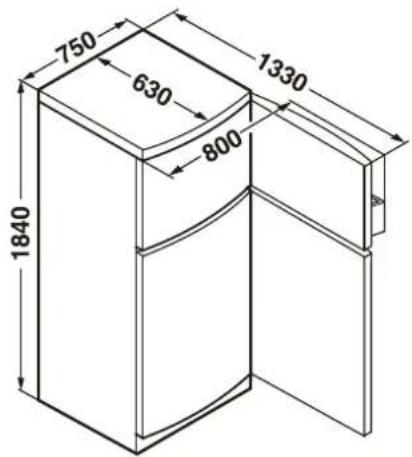

porta, spostabile Contenitori per verdura Piedini regolabili Targhetta dati Dimensioni dell'apparecchio Indicazioni ed avvertenze per la sicurezza

• L'apparecchio dovrebbe venire sballato ed installato da due persone allo scopo di evitare danni a persone o a cose!

• In caso di danni all'apparecchio, informare immediatamente la ditta fornitrice, prima di procedere all'allacciamento.

• Per garantire il sicuro funzionamento, installare e collegare l'ap

parecchio solo secondo le indicazioni riportate nella presente istruzione d'uso.

• In caso di guasti, staccare l'apparecchio dalla rete di alimen- tazione. Estrarre la spina oppure staccare/svitare il fusibile.

• Per staccare l'apparecchio dalla rete di alimentazione, estrarre la spina, non tirare il cavo di alimentazione.

• Far eseguire le riparazioni dell'apparecchio solo dal Servizio di assistenza tecnica. In caso contrario l'utente potrà incorrere in seri pericoli. Lo stesso vale per la sostituzione dei cavi di allacciamento alla rete.

• Evitare fuochi o scintille all'interno dell'apparecchio. Assicurarsi che il circuito raffreddante non venga danneggiato durante il trasporto o la pulizia dell'apparecchio. Evitare assolutamente la formazione di scintille in caso di guasti ed arieggiare bene i locali.

• Non usare come predellino o come appoggio gli zoccoli, i cassetti e gli sportelli.

• Questo apparecchio non è concepito per persone (anche bambini) con menomazioni fisiche, sensoriali o mentali o per persone che non dispongono di esperienza e conoscenze sufficienti, a meno che non vengano istruiti all'utilizzo dell'apparecchio o controllati nelle prime fasi da persone che rispondono della loro sicurezza. Sorvegliare i bambini, per assicurarsi che non giochino con l'apparecchio.

• Evitare il contatto prolungato con superfici fredde o prodotti refrigerati/congelati. Ciò può causare dolori, insensibilità e assideramento. In caso di contatto prolungato prendere prov

vedimenti adeguati, ad es. utilizzare dei guanti.

• Non consumare il gelato troppo freddo o appena tolto dall'appa

recchio, soprattutto i ghiaccioli o i cubetti di ghiaccio. Le basse temperature possono causare lesioni da freddo.

• Non consumare generi alimentari la cui data di conservazione sia scaduta, potrebbero causare intossicazione.

• L'apparecchio è predisposto per il raffreddamento, la congela- zione e la conservazione degli alimenti, come pure per la pre- parazione dei cubetti di ghiaccio. E' destinato esclusivamente ad uso domestico. Per gli usi industriali si devono osservare le norme vigenti del settore.

• Non conservare nell'apparecchio materiali esplosivi o bombo

lette spray a base di sostanze infiammabili come p. es. butano, propano, pentano ecc. A contatto con le parti elettriche, le eventuali perdite di gas possono infiammarsi. Le bombolette spray contenenti tali sostanze sono riconoscibili dal simbolo della fiamma o dai dati riportati sull'etichetta del prodotto.

• Non utilizzare apparecchi elettrici all'interno dell'apparecchio. La presente istruzione è valida per vari modelli e, a seconda dell'apparecchio in Suo possesso, possono presentarsi delle differenze rispetto alla descrizione. Elementi di controllo e di servizio Classe climatica L'apparecchio è predisposto per il funzionamento a temperature ambiente limitate, in base alla classe climatica di appartenenza. Le temperature indicate devono essere scrupolosamente osservate! La classe climatica dell'apparecchio è riportata sulla targhetta dati. Classe climatica Temperature ambiente SN da +10 °C a +32 °C N da +16 °C a +32 °C ST da +18 °C a +38 °C T da +18 °C a +43 °C Indicazioni per lo smaltimento Il materiale da imballaggio è stato realizzato con materiali riuti- lizzabili. - Cartone ondulato/cartone - Sagome di polistirolo schiumato - Pellicole di polietilene - Nastri di reggiatura di polipropilene

• I materiali da imballaggio non sono giocattoli per bambini - le pellicole possono essere pericolose e causare il soffo

• Si prega di portare il materiale da imballaggio a un punto di raccolta autorizzato. L'apparecchio fuori uso contiene ancora materiali utili ed è un rifiuto residenziale da smaltire nella rac

• Rendere inservibili le apparecchiature fuori uso, estraendo la spina dalla presa e tagliando il cavo di alimentazione. Togliere le serrature per impedire che i bambini possano rinchiudersi nell'apparecchio.

• Assicurarsi che fino al ritiro o alla consegna nei punti di raccolta allestiti dal Comune, non si danneggi il circuito raffreddante dell'apparecchio fuori uso.

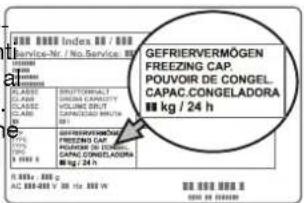

• Sulla targhetta dati sono riportate le indicazioni relative al refri

• Per le informazioni riguardanti le date o i punti di raccolta rivol

gersi al servizio di nettezza urbana o dal Comune.27 Indicazioni per il risparmio energetico

• Evitare di aprire e chiudere troppo a lungo o inutilmente lo sportello dell'apparecchio.

• Far raffreddare le pietanze calde a temperatura ambiente prima di introdurle nell'apparecchio. Posizionamento

• Evitare la posizionatura dell'apparecchio in aree direttamente esposte ai raggi del sole, accanto al forno, al riscaldamento e similari.

• Il pavimento del luogo di posizionatura deve essere uniforme e piano. Equilibrare eventuali dislivelli, regolando i piedini di posizionamento con l'annessa chiave a forcella.

• Le griglie di sfiato e aerazione non devono essere spostate. Provvedere sempre ad una buona circolazione dell'aria!

• Non sistemare sull'apparecchio nessun elettrodomestico che possa cedere calore, come p. es. il forno a microonde, il tosta

• In conformità alla norma EN 378, il locale di installazione dell'ap

parecchio deve avere un volume di 1 m

per 8 g di refrigerante R 600a, affinché in caso di perdita del circuito raffreddante non possa avere origine una miscela infiammabile di gas e aria nei locali di installazione dell'apparecchio. L'indicazione della quantità del liquido refrigerante è riportata sulla targhetta dati nel vano interno dell'apparecchio. Impostare la temperatura La temperatura si regola tramite il regolatore T. La visualizzazione della temperatura desiderata sul display D varia a seconda della posizione del regolatore. Se si conservano dei surgelati nel vano congelatore, consigliamo di posizionare il regolatore della temperatura tra il 5 °C ed il 3 °C, nello scomparto si raggiungono così temperature di -18 °C o ancora più basse. Avvertenza: il valore visualizzato sul display non si riferisce alla temperatura interna presente al momento, ma all'impostazione della temperatura desiderata. Allacciamento Tipo di corrente (corrente alternata) e tensione sul luogo d'instal- lazione devono corrispondere ai dati riportati sulla targhetta dati. Questa si trova all'interno, sul lato sinistro. La presa deve essere protetta con almeno 10 A, non deve trovarsi nella parte posteriore dell'apparecchio e deve essere facilmente accessibile. Allacciare l'apparecchio solamente ad una regolamentare presa di protezione.

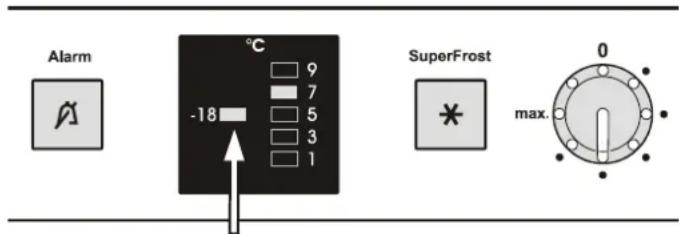

Display per temperatura di congelazione Il "display per temperatura di congelazione" si accende, quando la temperatura del vano congelatore è sufficientemente bassa. Se necessario, regolare il regolatore della temperatura. Display per temperatura di congelazione Tasto di spegnimento allarme per segnale acustico L'apparecchio dispone di una funzione di allarme. Allarme sportelli aperti: L'allarme acustico inizia a suonare, quando uno degli sportelli rimane aperto per oltre 60 sec. Il suono si arresta, premendo il tasto di spegnimento allarme. Quando si chiude lo sportello, l'allarme acustico è di nuovo pronto per il funzionamento. Allarme temperatura di congelazione troppo elevata: Se la temperatura di congelazione è troppo alta, scatta l'allarme acustico e inizia a lampeggiare il LED sul tasto di spegnimento dell'allarme stesso. Premendo il tasto di spegnimento allarme, il suono si arresta e il LED smette di lampeggiare e torna alla luce fissa. Il LED si spegne non appena nel vano congelatore la temperatura torna sufficientemente fredda. Ciò può verificarsi:

• se entra aria calda in caso di apertura prolungata dello sportello del vano congelatore;

• in seguito a un'interruzione prolungata di corrente;

• per un difetto dell'apparecchio. In ogni caso verificare se gli alimenti sono scongelati o avariati. Se il LED di allarme non si spegne, contattare il servizio di assistenza tecnica (vedi paragrafo Guasti). Tasto di spegnimento allarme per segnale acustico Inserire e disinserire l'apparecchio Si consiglia di pulire l'apparecchio prima di metterlo in funzione (vedi capitolo "Pulizia"). Inserire: inserire la spina - l’apparecchio è acceso.

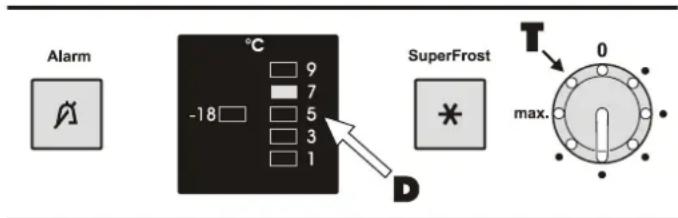

• Il display della temperatura D indica la temperatura interna impostata (Frigorifero).

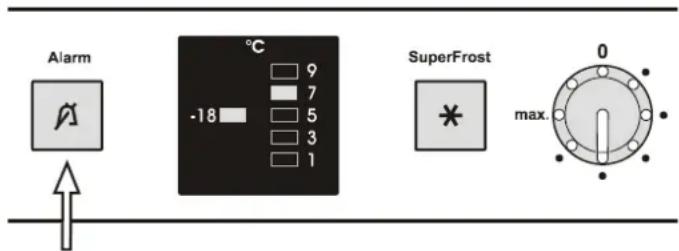

• La spia rossa dell'allarme si accende. La spia rossa dell'allarme si spegne non appena il vano congelatore è sufficientemente freddo. Disinserire: estarre la spina oppure far ruotare il regolatore tem

peratura T sulla posizione "0" .28 Congelazione Nel giro di 24 ore è possibile conge- lare solo la quantità (in kg) di alimenti freschi indicata sulla targhetta dati, al punto "Capacità di congelazione". La quantità massima di congelazione varia a seconda del modello e della classe climatica. Congelazione

• Premere il pulsante Superfrost S - si accende la spia Superfrost.

• Il dispositivo automatico Superfrost si disinserisce automaticamente dopo 65 ore di funzionamento. Non è necessario inserire Superfrost: - quando si introducono prodotti già congelati, - se si introducono fino a ca. 1 kg di alimenti freschi al giorno. Raffreddamento Esempio di sistemazione degli alimenti ➊ burro, formaggi ➋ uova ➌ bottiglie, conserve, tubetti ➍ surgelati, cubetti di ghiaccio ➎ carni, salumi, latticini ➏ dolci, cibi precotti, bibite ➐ frutta, verdura, insalata, Indicazioni

• Gli alimenti che cedono, ovvero assorbono facilmente odori e sapori ed i liquidi devono sempre essere conservati in recipienti chiusi o coperti; i prodotti ad alta gradazione alcoolica devono essere conservati sempre ben chiusi ed in piedi.

• Frutta, verdura ed insalata possono essere conservati non impacchettati nei cassetti del vano frigorifero.

• I materiali più adatti per la conservazione sono i recipienti riutilizzabili di plastica, metallo, alluminio e vetro. Modificare le dotazioni I ripiani possono essere spostati a secon- da delle necessità. Per estrarre i ripiani, sollevarli sul davanti, estrarli a metà e quindi toglierli, verso l'alto o verso il basso. Per inserire i ripiani, la staffa di battuta posteriore deve essere rivolta verso l'al

to, altrimenti è possibile che gli alimenti, congelandosi, si attacchino alla parete posteriore. Modificare la posizione delle mensole nello sportello Sollevare la mensola, estrarla e rimetterla seguendo la successione contraria. Modificando la posizione del portabot- tiglie F si possono assicurare le bottiglie contro le cadute, provocate all'apertura e alla chiusura dello sportello. Se c'è bisogno di più spazio per bottiglie o contenitori di grandi dimensioni, spingere verso l'interno mezza lastra di vetro. Griglia poggiabottiglie La griglia poggiabottiglie fa aumentare lo spazio per raffreddare le bevande. Raffreddamento con ventilatore Il ventilatore garantisce una temperatura relativamente omogenea su tutti i livelli; tutti i generi alimentari hanno la stessa temperatura che può essere selezionata a piacere. La circolazione forzata dell'aria elimina le differenze di temperatura tra i vari settori, tipiche per il funzionamento normale. Il ventilatore si raccomanda gene

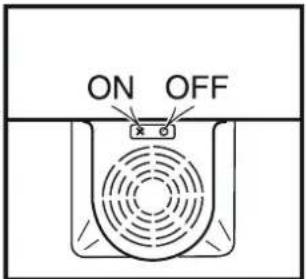

ralmente quando: - si ha una temperatura ambiente elevata (oltre i 30 °C), - l'umidità dell'aria è elevata, come p.es. nei giorni estivi. Inserimento/disinserimento: premere il tasto del ventilatore. = ON, 0 = OFF. Illuminazione interna Dati lampadina: 15 W (non impiegare in nessun caso una lam- padina con più di 15 W), la tensione deve corrispondere al valore indicato sulla targhetta dati. Portalampada: E 14. Sostituzione della lampadina: Estrarre la spina oppure stac

care o svitare i fusibili inseriti a monte.

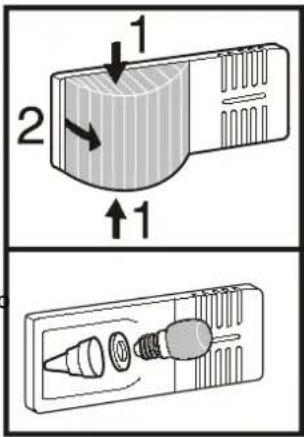

• Premere di lato il coprilampada 1, sganciarlo e toglierlo dal retro

• Sostituire la lampadina. Avvi

tandola, assicurarsi che la guar

nizione sia ben posizionata nello zoccolo.

• Riappendere la copertura sul retro ed agganciarla lateralmente.29 Indicazioni per la congelazione e la conservazione

• I seguenti prodotti sono adatti per la congelazione: carne, selvaggina, pollame, pesce fresco, verdura, frutta, latticini, pane, dolci, cibi precotti. Non sono adatti: lattuga, rafano, uva, mele e pere intere, carne grassa.

• Preparare gli alimenti sempre a porzioni. Per consentire una rapida congelazione integrale non superare le seguenti quantità per confezione: frutta, verdura fino ad 1 kg, carne fino a 2,5 kg

• Scottare la verdura in acqua bollente, dopo averla lavata e por

zionata (immergerla per 2-3 minuti in acqua bollente, estrarla e farla raffreddare rapidamente in acqua fredda).

• Non salare o condire con spezie gli alimenti freschi e le verdure scottate prima di congelarle. Altre pietanze possono venire leg

germente salate e condite. Alcune spezie, se congelate, alterano infatti l'intensità dei sapori.

• Come materiale per confezionare si adattano i sacchetti da congelazione normalmente reperibili in commercio, contenitori riutilizzabili di plastica, metallo ed alluminio.

• Evitare che i prodotti da congelare vengano a contatto con quelli già surgelati. Introdurre sempre confezioni asciutte per evitare che più confezioni, congelandosi, formino un unico blocco.

• Evidenziare sempre sulle confezioni la data ed il contenuto, non superare la data di conservazione consigliata per i surgelati.

• Non congelare bottiglie o lattine con bevande contenenti acido carbonico. Queste potrebbero esplodere.

• Per scongelare, prelevare solo il quantitativo veramente necessario. Cuocere il più rapidamente possibile gli alimenti scongelati. I surgelati possono essere scongelati nei modi seguenti: – nel forno a ricircolo d'aria calda – nel forno a microonde – a temperatura ambiente – in frigorifero; il freddo ceduto dai surgelati viene usato per raf

freddare gli altri alimenti. Fette sottili di carne e di pesce possono venire cotte semiscon- gelate. La verdura può venire cotta anche congelata (normalmente in metà tempo di cottura rispetto alla verdura fresca). Sbrinamento Vano frigorifero Il vano frigorifero si scongela automat- icamente. L'umidità che ne fuoriesce viene convogliata dalla canaletta di scarico fuori del vano frigorifero, in un vassoio di evaporazione, dove il calore sviluppato dal compressore la fa evaporare. Si deve unicamente fare attenzione che l'acqua di sbrinamento possa fluire liberamente attraverso il foro di scarico, posto sulla parete posteriore, sopra i cassetti per la verdura. Per dettagli, vedi al capitolo "Pulizia". Vano congelatore Nello scomparto congelatore, dopo un funzionamento prolungato, si forma uno spesso strato di brina o di ghiaccio che fa aumentare il consumo energetico. Sbrinarlo pertanto ad intervalli regolari.

• Disinserire l'apparecchio per sbrinarlo. Estarre la spina oppure far ruotare il regolatore temperatura sulla posizione "0".

• Avvolgere i surgelati nella carta o in coperte e conservarli in luogo fresco.

• Per accelerare il processo di sbrinamento, mettere una pentola contenente acqua molto calda, ma non bollente, su un generatore di freddo.

• Lasciare aperto lo sportello durante il processo di sbrinamento. Raccogliere l'acqua di sbrinamento restante con un panno e pulire infine l'apparecchio. Non utilizzare dispositivi meccanici o altri artefatti per lo sbrina- mento oltre a quelli raccomandati dal costruttore. Pulizia Disinserire in ogni caso l'apparecchio prima di procedere alla sua pulizia. Estrarre la spina oppure staccare o svitare i fusibili inseriti a monte. Pulire l'interno, le parti in dotazione e le pareti esterne con acqua tiepida, alla quale è stata aggiunta una piccola dose di detergente. Non impiegare assolutamente detergenti a base di sabbia o acido o solventi chimici. Non usare umidificatori! Pericolo di ferimenti e danni.

• Aver cura che durante la pulizia l'acqua non penetri nelle griglie di aerazione o nelle parti elettriche.

• Pulire il tutto con un panno.

• Una volta l'anno si dovrebbe togliere la polvere dalla macchina del freddo e dallo scambiatore di calore (griglie metalliche sulla parte posteriore dell'apparecchio).

• Pulire spesso il foro della canaletta di scarico servendosi di un oggetto sottile, p.es. un bastoncino di ovatta o simili.

• Non danneggiare e non togliere la targhetta dati sulla parte inter

na dell‘apparecchio - è importante per il Servizio di assistenza tecnica.

• Per apparecchi in acciaio inox utilizzare un comune detergente per acciaio. - Applicare poi, in modo uniforme e seguendo il senso della mola

tura, un prodotto specifico per la conservazione dell'acciaio. E' normale che inizialmente si evidenzino eventuali zone più scure e una colorazione più intensa delle superfici in acciaio. - Non utilizzare spugne abrasive/ruvide, detergenti concentrati e, in nessun caso, detergenti granulari, a base di acidi o di cloruro o solventi chimici. Tali prodotti danneggiano le superfici e possono provocare corrosione.

Preparazione dei cubetti di ghiaccio

• Riempire d'acqua la bacinella del ghiaccio.

• Inserire la bacinella del ghiaccio nel

l'apposito supporto nello scomparto congelatore.

• I cubetti di ghiaccio si staccano fa- cilmente dalla bacinella, tenendola sotto l'acqua corrente o torcendola.30 Guasti Il Suo apparecchio è stato costruito e prodotto in modo da garan- tire una lunga durata senza guasti. Se durante il funzionamento dovesse tuttavia verificarsi qualche guasto, si prega di controllare se il guasto non sia dovuto ad un uso errato, infatti in questo caso, verranno addebitate le spese per il servizio di assistenza anche se l'apparecchio si trova ancora in garanzia. I guasti seguenti possono venire eliminati, semplicemente controllandone le possibili cause:

• L'apparecchio non funziona: – controllare se l'apparecchio è stato inserito correttamente, – se la spina è regolarmente inserita nella presa, – se i fusibili della presa sono in ordine.

• Rumori troppo forti: controllare se – l'apparecchio è stato posizionato saldamente sul pavimento, – il compressore in esercizio fa vibrare i mobili o le suppellettili adiacenti. Si noti che non sono del tutto evitabili i rumori prodotti dal circuito raffreddante.

• La temperatura non è sufficientemente bassa, controllare – la regolazione in base al capitolo "Impostare la temperatura", e se è stato impostato il giusto valore; – se sono state eventualmente introdotte quantità troppo grandi di alimenti freschi; – se il termometro introdotto separatamente indica il valore giu

sto. – l'areazione è sufficiente? – l'apparecchio è troppo vicino ad una fonte di calore? Se non è data nessuna delle cause sopra descritte o se non è stato possibile eliminare da soli il guasto, mettersi in con

tatto con il centro di assistenza tecnica più vicino. Comunica

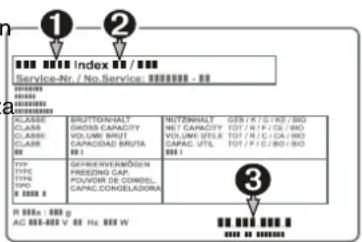

re il modello ➊, l'indice ➋ ed il numero dell'apparecchio

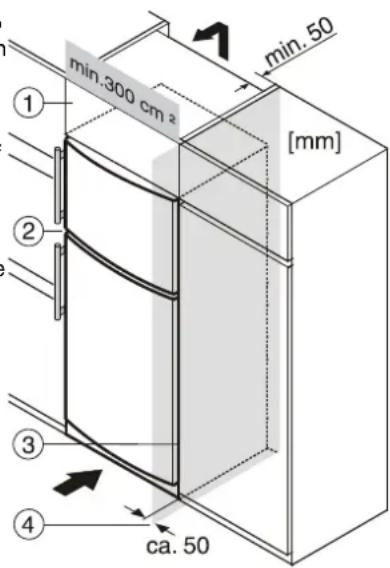

riportati sulla targhetta dati. La targhetta dati si trova sul lato interno a sinistra. Incasso nella fila dei mobili da cucina Per adattare l'altezza dell'apparecchio ai mobili della cucina, si può montare sull'apparecchio un armadietto di sopralzo ➊. Per l'aerazione e lo sfiato, sul retro del mobile di sopralzo deve essere predisposto un canale di sfiato, profondo almeno 50 mm, lungo tutta la larghezza del mobile. La sezione di sfiato sotto il sof

fitto del locale deve essere di almeno 300 cm

Se l'apparecchio è posizio

nato accanto ad una parete ➍, sul lato cerniera si deve prevedere una distanza di ca. 50 mm tra apparecchio e parete (sporgenza del

l'impugnatura a sportello aperto). ➊ armadietto di sopralzo ➋ frigorifero/congelatore ➌ parete del mobile ➍ parete Mettere fuori servizio Se l'apparecchio viene messo fuori servizio per lungo tempo: disinserire l'apparecchio. Estrarre la spina o svitare/disinserire i fusibili preinseriti. Pulire l'apparecchio lasciando lo sportello aperto per evitare la formazione di odori sgradevoli. La tenuta del circuito del mezzo refrigerante è stata controllata. L'apparecchio è schermato contro i radiodisturbi come da norma EN 55014 e risponde pertanto alla direttiva CE 87/308/CEE. La casa costruttrice lavora continuamente al miglioramento di tutti i tipi e modelli. Contiamo pertanto sulla comprensione dell'utente per le modifiche tecniche che ci riserviamo di apportare alla forma e alle dotazioni dell'apparecchio.31

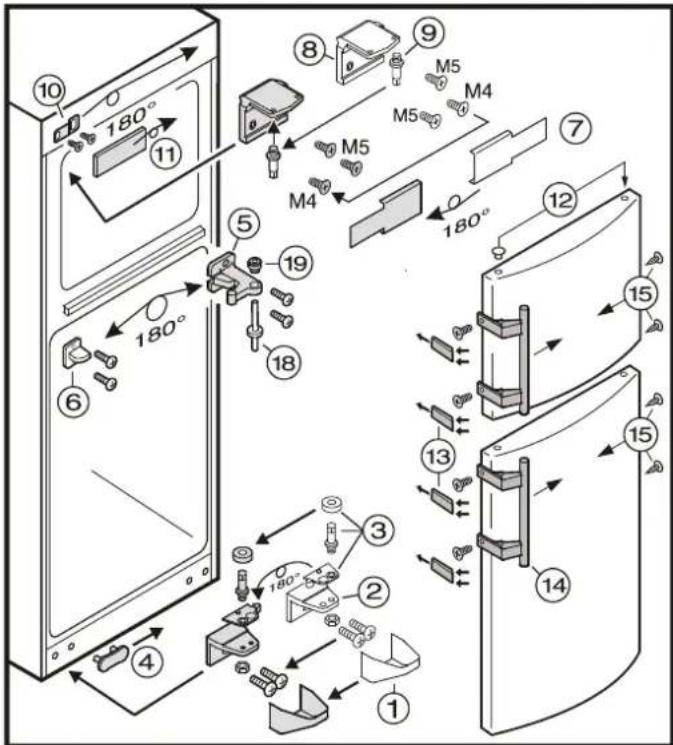

Modificare l'incernieratura sportello

• Togliere la copertura 1.

• Svitare il cantonale cerniera

2. Togliere lo sportello inferiore.

• Spostare sul lato opposto la piastra di copertura

• Spostare gli elementi della cerniera 3sul cantonale cerniera

• Estarre il perno centrale btverso il basso. Togliere lo sportello superiore.

• Spostare i tappi bn.

• Svitare il cantonale cerniera

• Spostare sul lato opposto l'elemento di copertura 6.

• Avvitare il cantonale cerniera 5girato di 180°.

• Estarre il supporto bue reinserirlo dall'alto.

• Togliere la copertura

• Svitare il cantonale cerniera

• Spostare il perno 9sul cantonale cerniera 8.

• Spostare il cantonale in lamiera bl e la copertura bm.

• Avvitare il cantonale cerniera 8sul lato sinistro dell'apparecchio. La vite M4 deve essere inserita e avvitata nel foro sinistro del cantonale cerniera. Le altre due viti sono di dimensioni M5.

• Spingere nel supporto sportello il perno centrale btfacendolo passare dal basso attraverso il supporto cerniera

• Inserire il cantonale cerniera 2nel supporto inferiore dello sportello e avvitarlo.

• Agganciare la copertura 1negli appositi incastri.

• Liberare le piastre a pressione bo davanti e spingerle fuori.

• Smontare le impugnature bp ed i tappi bq e montarli sul lato opposto.
