Caractéristiques techniques	Détecteur de mouvement PIR, portée jusqu'à 12 mètres, angle de détection de 110 degrés.
Utilisation	Idéal pour la surveillance intérieure et extérieure, compatible avec les systèmes d'alarme smanos.
Maintenance et réparation	Vérifier régulièrement le fonctionnement, remplacer les piles si nécessaire, nettoyer le capteur pour éviter les fausses alertes.
Sécurité	Conçu pour minimiser les fausses alarmes, résistant aux animaux de compagnie jusqu'à 25 kg.
Informations générales	Installation facile, fonctionne avec des piles, signalisation par LED lors de la détection de mouvement.

FOIRE AUX QUESTIONS - MD7000 PIR smanos

Comment installer le smanos MD7000 PIR ?

Pour installer le smanos MD7000 PIR, choisissez un emplacement élevé, à environ 2,4 mètres du sol, et fixez le détecteur à l'aide des vis fournies. Assurez-vous qu'il n'y a pas d'obstacles devant le capteur.

Que faire si le détecteur ne s'active pas ?

Vérifiez que le détecteur est correctement alimenté et que les piles sont en bon état. Assurez-vous également que le mode d'activation est bien configuré dans l'application ou le panneau de contrôle.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du smanos MD7000 PIR peut être ajustée via les paramètres de l'application associée. Accédez aux réglages du détecteur et modifiez le niveau de sensibilité selon vos préférences.

Pourquoi le détecteur déclenche des fausses alertes ?

Les fausses alertes peuvent être causées par des animaux domestiques, des mouvements de branches d'arbres ou des sources de chaleur. Essayez de repositionner le détecteur ou d'ajuster sa sensibilité pour minimiser ces déclenchements.

Comment réinitialiser le smanos MD7000 PIR ?

Pour réinitialiser le smanos MD7000 PIR, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Le détecteur fonctionne-t-il avec d'autres systèmes de sécurité ?

Oui, le smanos MD7000 PIR peut être intégré à d'autres systèmes de sécurité compatibles. Consultez le manuel d'utilisation pour plus de détails sur la compatibilité.

Comment remplacer les piles du smanos MD7000 PIR ?

Pour remplacer les piles, retirez le couvercle arrière du détecteur et remplacez les anciennes piles par de nouvelles, en respectant la polarité. Refermez le couvercle une fois terminé.

Où placer le smanos MD7000 PIR pour une efficacité optimale ?

Placez le détecteur dans un endroit où il a une vue dégagée sur la zone à surveiller, loin des fenêtres et des sources de chaleur. Évitez les zones avec des mouvements fréquents d'animaux.

Le smanos MD7000 PIR fonctionne-t-il à l'extérieur ?

Le smanos MD7000 PIR est conçu principalement pour une utilisation intérieure. Pour une utilisation extérieure, assurez-vous d'utiliser un modèle spécifiquement conçu pour cet environnement.

MODE D'EMPLOI MD7000 PIR smanos

Le détecteur fonctionne sur la base d'une détection du spectre infrarouge du corps humain. Lorsqu'un humain se déplace dans la zone de couverture, le détecteur reçoit un signal qui est traité par son microprocesseur après amplification. Le microprocesseur continue à échantillonner le signal infrarouge et envoie un signal sans fil vers le tableau de commande après traitement, le tout

forme un système de sécurité. Le produit peut être utilisé dans des banques, des ateliers, des habitations, etc.

Caracteristiques

Détection d'une grande précision

Détection à 360°, aucun angle mort

Correction de la température automatique et technologie contre les turbulences de l'air

Prévention des fausses alarmes

Technologie de traitement de commande infrarouge numérique à logique floue bicoeur

Distinction efficace entre des signaux perturbateurs et des signaux de mouvement humain au moyen d'une analyse intelligente

Encombrement réduit

Montage au plafond, très faible encombrement

Intègre à la décoration d'intérieur, adapté aux locaux luxueux

Économie d'énergie

La fonction d'économie d'énergie garantit une autonomie en veille de 1 an.

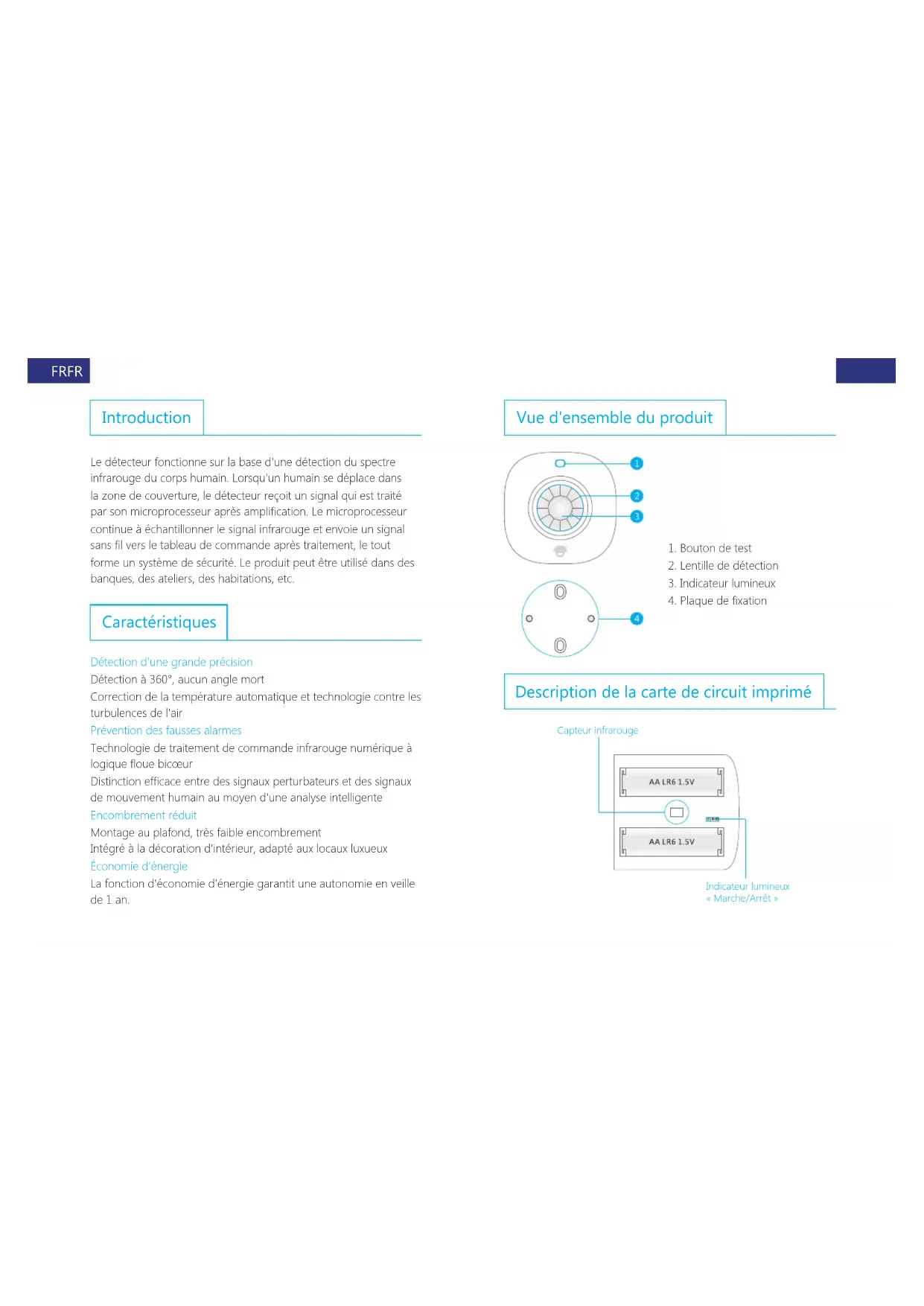

Vue d'ensemble du produit

1. Bouton de test
2. Lentille de détenteur
3. Indicateur lumineux
4. Plaque de fixation

Description de la carte de circuit imprimé

Indicateur lumineux «Marche/Arrêt

Capteur infrarouge : Détection du spectre infrarouge d'un corps humain. Ne pas toucher sa surface avec les mains et la maintenir propre.

Description de l'indicateur lumineux

L'indicateur lumineux peut être activé ou désactivé en réglant des cavaliers. Voir « Disposition de la carte de circuit imprimé » ci-dessous.

Clignote de façon continue: Autodiagnostic en cours

Clignote une fois: Intrusion détectée

Clignote deux fois : Mode de test terminé, entre en mode d'économie d'énergie.

Clignote une fois toutes les 3 secondes : Piles presque épuisées, veuillez remplacer immédiatement les piles.

Portée de détection

Vuelde dessus

Mode d'emploi

Retirez la bande isolante pour l'alimenter avec les piles. Après un autodiagnostic d'une minute, le détecteur est en mode de fonctionnement normal.

Mode de fonctionnement

Mode de test: Appuyez sur le bouton de test. Le détecteur passe en mode de test et une détection s'effectue toutes les 10 secondes. Après 3 minutes, l'indicateur lumineux clignote deux fois et le détecteur passe en mode d'économie d'énergie.

Mode d'économie d'énergie: En mode de fonctionnement normal, si le détecteur se déclenche deux fois dans les 3 minutes, il passe en mode d'économie d'énergie. En l'absence de mouvement dans les 3 minutes qui suivent, le détecteur revient au mode de fonctionnement normal.

Installation et remarques

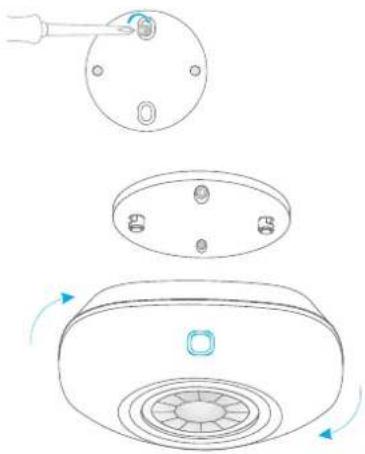

Choisissez une position et fixez la plaque de montage au plafond avec des vis. Fixez le détecteur sur la plaque de montage en tournant dans le sens horaire. Il est recommandé de réaliser le montage à une hauteur entre 2,5 et 5 m du sol.

Tenez le détecteur à l'écart de climatiseurs, ventilateurs électriques, réfrigérateurs, fours, radiateurs ou de tout autre objet dont la variation de température est rapide.

Évitez une installation avec une exposition directe aux rayons du soleil ou là où des objets viennent obstruer la lentille de détection de façon à ne pas ALTERER l'effet de détection.

Test (test de marche)

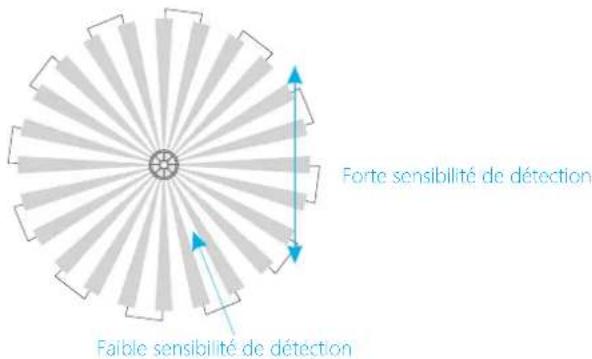

Après installation, mettez en marche le détector. Après l'autodiagnostic de 1 minutes, appuyez sur le bouton de test, déplacez-vous dans la zone de couverture en croisant les faisceaux infrarouges (voir schéma ci-dessous). Observez l'indicateur lumineux pour vérifier le fonctionnement. L'indicateur lumineux clignotera dès que le mouvement d'un corps est détecté.

Connexion avec le tableau de commande

Lorsque le tableau de commande est en attente de connexion, appuyez deux fois sur le bouton de test pour envoyer un signal sans fil. Un bip sonore, qui indique que la connexion a été établie avec succès, retentit à la réception du signal sur le tableau de commande.

Armez le système et déclenchez à nouveau le détecteur. Le tableau de commande déclenche immédiatement l'alarme. Le détecteur a alors établi avec succès la connexion avec le tableau de commande.

Alimentation : 3 V CC (2 piles de type AA ou LR6 1,5 V)

Intensité statique: < 50 μA

Intensité en cas d'alarme: < 9,5 mA

Portée de détection: 6 m de diamètre (à une hauteur d'installation de 3,6 m)

Distance de transmission: < 80 m (en zone dégagée)

Fréquence radio: 868 MHz

Matériau du boîtier: Plastique PC + ABS

Conditions de fonctionnement :

Température : 0^ C +55^ C

Humidité relative : < 80 % (sans condensation)

Dimensions du détecteur (L x l x H) : 90 x 90 x 36,8 mm

Dimensions de la plaque de montage (L x l x H) : 56 x 56 x 8 mm
