Tipo de produto	Detetor de movimentos infravermelhos sem fios
Marca	Smanos
Modelo	MD7000 PIR
Alimentação	3 V CC (2 pilhas AA/LR6 1,5 V)
Consumo estático	< 50 μA
Consumo em alarme	< 9,5 mA
Alcance de deteção	6 m de diâmetro (a 3,6 m de altura)
Ângulo de deteção	360°
Distância de transmissão	< 80 m (em zona desobstruída)
Frequência de rádio	868 MHz
Material da caixa	Plástico PC + ABS
Dimensões do detetor	90 x 90 x 36,8 mm
Dimensões da placa de montagem	56 x 56 x 8 mm
Temperatura de funcionamento	0 °C a +55 °C
Humidade relativa	< 80 % (sem condensação)
Tipo de montagem	No teto, altura recomendada 2,5 a 5 m
Funções principais	Deteção infravermelha digital, lógica difusa bicoração, correção automática de temperatura, prevenção de falsos alarmes
Modo de economia de energia	Autonomia em espera até 1 ano
Manutenção	Limpar a lente com um pano macio; não tocar na superfície do sensor
Segurança	Evitar a instalação perto de fontes de calor ou correntes de ar
Indicador luminoso	Piscadas para autodiagnóstico, intrusão, modo de teste, pilhas fracas

Perguntas frequentes - MD7000 PIR smanos

Como instalar o detetor MD7000 PIR?

Fixe a placa de montagem no teto com os parafusos fornecidos, a uma altura entre 2,5 e 5 metros. Em seguida, encaixe o detetor girando no sentido horário. Remova a fita isolante das pilhas para alimentá-lo.

Como entrar em modo de teste?

Pressione brevemente o botão de teste. O detetor piscará uma vez a cada deteção durante 3 minutos e, em seguida, voltará automaticamente ao modo de economia de energia.

Qual é a autonomia das pilhas?

No modo de economia de energia, a autonomia pode chegar a 1 ano. Use duas pilhas alcalinas AA de 1,5 V.

Como conectar o detetor à central de alarme?

Coloque a central em modo de espera de aprendizagem (consulte o manual). Pressione duas vezes o botão de teste do detetor: um sinal RF é enviado. A central emite um bipe para confirmar a ligação.

O que fazer se o indicador luminoso piscar a cada 3 segundos?

Isso significa que as pilhas estão quase esgotadas. Substitua-as imediatamente por duas pilhas novas AA.

O detetor dispara falsos alarmes?

O MD7000 PIR integra tecnologia de lógica difusa bicoração e compensação térmica para distinguir movimentos humanos de perturbações (animais, variações de temperatura). Instale-o longe de condicionadores de ar, aquecedores e outras fontes de calor.

Qual é o alcance de deteção?

O alcance é de 6 metros de diâmetro a uma altura de instalação de 3,6 metros. A deteção é de 360° sem ponto cego.

Pode-se desativar o indicador luminoso?

Sim, o indicador pode ser ativado ou desativado através de um jumper na placa de circuito impresso. Consulte o esquema do manual para localizá-lo.

Como testar o funcionamento correto após a instalação?

Pressione o botão de teste e mova-se na área de cobertura cruzando os feixes infravermelhos. O indicador luminoso pisca a cada deteção. Verifique também se a central recebe o sinal.

Quais são as precauções de instalação?

Evite a exposição direta ao sol e objetos que obstruam a lente. Mantenha o detetor afastado de dispositivos com variação rápida de temperatura (condicionadores de ar, ventiladores, geladeiras, fornos). Monte-o a uma altura de 2,5 a 5 metros.

MANUAL DE UTILIZADOR MD7000 PIR smanos

O detector funciona com base na detectação do espectro de infravernelhos do corpo humano. Quando existe movimento de pessoas no perimetro, o detector receiveb o sinal e entra-o no microprocessor antes a sua ampliação. O microprocessor continua a analisar o sinal dos infravernelhos e envia um sinal sem fios para a central après o calculo, formando, assim, umsystema de segurarça. Este aparelho pode ser colocado em bancos, armazén, residências, etc.

Characteristicas

Preciso de detectao

Detecao de 360^ sem angulos mortos

Compensação de temperatura automática e Tecnologia anti-turbulência de ar

Prevenção de falsos alarmes

Tecnologia digital de processamento de controlo de lógica difusa dual-core

Identifica eficazmente os sinais de interferencia do movimento do corpo humano atraves de um algoitmo de analise intolerente

Compacto

Montado no tecto ocupa pouco espaço

Integra-se com a decoração da casa é adequado para edificios de luxo

Poupanca energetica

Modo de poupanca de energia para 1 ano em espera

PTPT

Apresentação do produits

1. Botão de teste
2. Lente de detectação
3. Indicador luminoso
4. Placa de montagem

Disposicao do circuito impresso

Sensor por infravermelhos

Indicador luminoso

LIGADO/DESUGADO

Sensor por infravermelhos: Detecta o espectro de infravermelhos do corpo humano. Não toque na superficie com as mãos e mantenha limpo.

Indicador LED

O indicator luminoso pode ser ligado ou desigado regulando os interruptores (jumpers). Consultar o "Diagrama da placac de circuito impresso" acima.

Pisca ininterruptamente: No modo de autodiagnosticico

Pisca uma vez: Intruso detectado

Pisca duas vezes: O modo de teste termina e entra no modo de

poupanca de energia.

Pisca ama vez de 3 em 3segundos:Carga fraca, substitua

immediamente as pilhas.

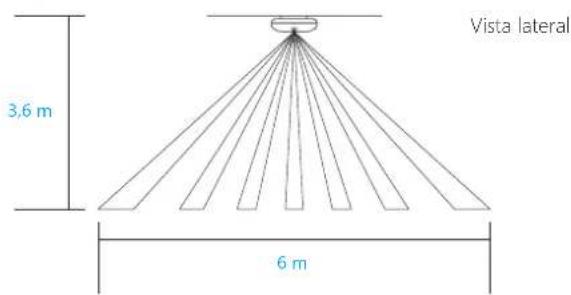

Alcance de detecção

PTPT

Vista superior

360^

Utilização

Remova a fita de不认识 da pilha para fazer as pilhas.

Entrará no modo de funciona bajo elley de um minuto em autodiagnosticico.

Modo de trabajo

Modo de teste: Prima o botão de teste, o sensor entra no modo de teste e detecta uma vez de 10 em 10 segundos. Àpós 3 minutos, o indicator luminoso piscá das vezes e o sensor entra no modo de poupança de energia.

quando um sensor é acontecido das vezes no espaço de

3 horas, entra no modo de suspensorão para poupar energia. Se não for detectado nenhum movimento nos 3 horas seguides, o sensor regressa ao modo deestruturao.

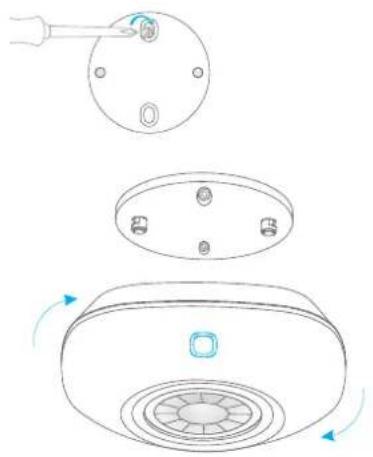

Instalacao e observacoes

Escolha um local adequado e fixe a plac de montagem no tecto com parafusos. Enrosque o detector na plac de montagem no sentido horario. Sugere-se montar o detector a uma alta de 2,5 - 5 metros do solo.

Mantenha o detector afastado de aparelhos de ar condicionado, ventiladores, frigorificos, fornos, aquecedores ou de qualquer objecto que provoque alteracoes rapiadas de temperatura.

Evite montar o detector sob luz directa solar ou com objectos que bloqueiem a lente para não influenciantar a detecção.

PTPT

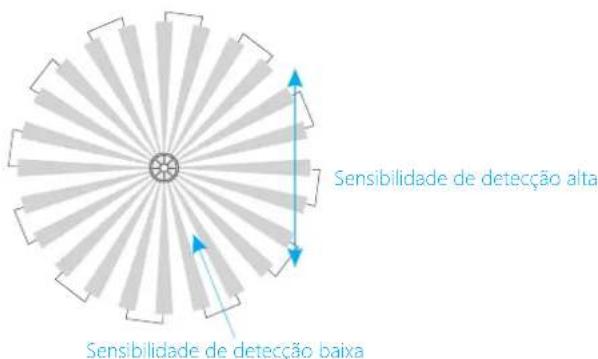

Testar (Teste de passagem)

Apos a instalacao, ligue o detector. Depois de fazer o autodiagnostico durante 1 minuto, prima o botao de teste, caminho dentro do perimetro, atravessando o espectro de infravernelhos (ver o diagrama abaixo), e observe o indicator luminoso para confirmar que está a functionar. O indicator luminoso pescara uma vez quando é detectado movimento de pessoas.

Ligar ao paine de controlo

Quando a central está no modo de ligaçao, prima o botao de teste das vezes para enviar um sinal sem fios. Um sinal sonoro é escutado antes de a central receber o sinal, o que significa que a ligaçao foi estabelecida.

Arme o Sistema e acontece novamente o detector. O alarme da central dispara imeditamente. Isto indica que a ligaçao do detector a central foI estabelecida.

Especificações

Fonte de alimentacao: CC 3 V (2 pilhas AA LR6 1,5 V)

Corrente estatica: < 50 uA

Corrente do alarme: < 9.5 mA

Alcance de detecção: Diàm. 5 m (quando a altitude de instalação é de 3,6 m)

Distência de transmissão: < 80 m (em和地区 abertas)

Material da caixa: Plástico PC e ABS

Condições deestrutura:

Temperatura: 0^ a 55°C

Humidade relativa: < 80% (sem condensação)

Dimensoes do detector (C x L x A): 90 x 90 x 36,8 mm

Dimensoes da placac de montagem (C x L x A): 56 x 56 x 8 mm
