Type de produit	Rilevatore di movimento a infrarossi senza fili
Marque	Smanos
Modèle	MD7000 PIR
Alimentation	3 V CC (2 pile AA/LR6 1,5 V)
Consommation statique	< 50 μA
Consommation en alarme	< 9,5 mA
Portée de détection	6 m di diametro (a 3,6 m di altezza)
Angle de détection	360°
Distance de transmission	< 80 m (in area aperta)
Fréquence radio	868 MHz
Matériau du boîtier	Plastica PC + ABS
Dimensions du détecteur	90 x 90 x 36,8 mm
Dimensions de la plaque de montage	56 x 56 x 8 mm
Température de fonctionnement	0 °C a +55 °C
Humidité relative	< 80 % (senza condensa)
Type de montage	A soffitto, altezza raccomandata 2,5 a 5 m
Fonctions principales	Rilevamento a infrarossi digitale, logica fuzzy bicore, correzione automatica della temperatura, prevenzione falsi allarmi
Mode d'économie d'énergie	Autonomia in standby fino a 1 anno
Entretien	Pulire la lente con un panno morbido; non toccare la superficie del sensore
Sécurité	Evitare l'installazione vicino a fonti di calore o correnti d'aria
Indicateur lumineux	Lampeggiamenti per autodiagnosi, intrusione, modalità test, batteria scarica

Domande frequenti - MD7000 PIR smanos

Come installare il rilevatore MD7000 PIR?

Fissare la piastra di montaggio al soffitto utilizzando le viti in dotazione, a un'altezza compresa tra 2,5 e 5 metri. Successivamente, agganciare il rilevatore ruotando in senso orario. Rimuovere la pellicola isolante dalle batterie per alimentarlo.

Come passare in modalità test?

Premere brevemente il pulsante di test. Il rilevatore lampeggerà una volta per ogni rilevazione per 3 minuti, poi tornerà automaticamente in modalità risparmio energetico.

Qual è l'autonomia delle batterie?

In modalità risparmio energetico, l'autonomia può arrivare a 1 anno. Utilizzare due batterie alcaline AA da 1,5 V.

Come collegare il rilevatore alla centrale d'allarme?

Mettere la centrale in attesa di apprendimento (consultare il suo manuale). Premere due volte il pulsante di test del rilevatore: viene inviato un segnale RF. La centrale emette un bip per confermare il collegamento.

Cosa fare se l'indicatore luminoso lampeggia ogni 3 secondi?

Significa che le batterie sono quasi esaurite. Sostituirle immediatamente con due batterie nuove AA.

Il rilevatore provoca falsi allarmi?

Il MD7000 PIR integra una tecnologia di logica fuzzy bicore e una compensazione termica per distinguere i movimenti umani dai disturbi (animali, variazioni di temperatura). Installarlo lontano da condizionatori, termosifoni e altre fonti di calore.

Qual è la portata di rilevamento?

La portata è di 6 metri di diametro a un'altezza di installazione di 3,6 metri. Il rilevamento è a 360° senza angoli morti.

Si può disattivare la spia luminosa?

Sì, la spia può essere attivata o disattivata tramite un ponticello sulla scheda del circuito. Consultare lo schema del manuale per individuarlo.

Come testare il corretto funzionamento dopo l'installazione?

Premere il pulsante di test, quindi muoversi nell'area di copertura attraversando i fasci infrarossi. L'indicatore luminoso lampeggia a ogni rilevazione. Verificare anche che la centrale riceva il segnale.

Quali sono le precauzioni di installazione?

Evitare l'esposizione diretta al sole e oggetti che ostruiscono la lente. Tenere il rilevatore lontano da apparecchi a rapida variazione di temperatura (condizionatori, ventilatori, frigoriferi, forni). Montarlo a un'altezza di 2,5 a 5 metri.

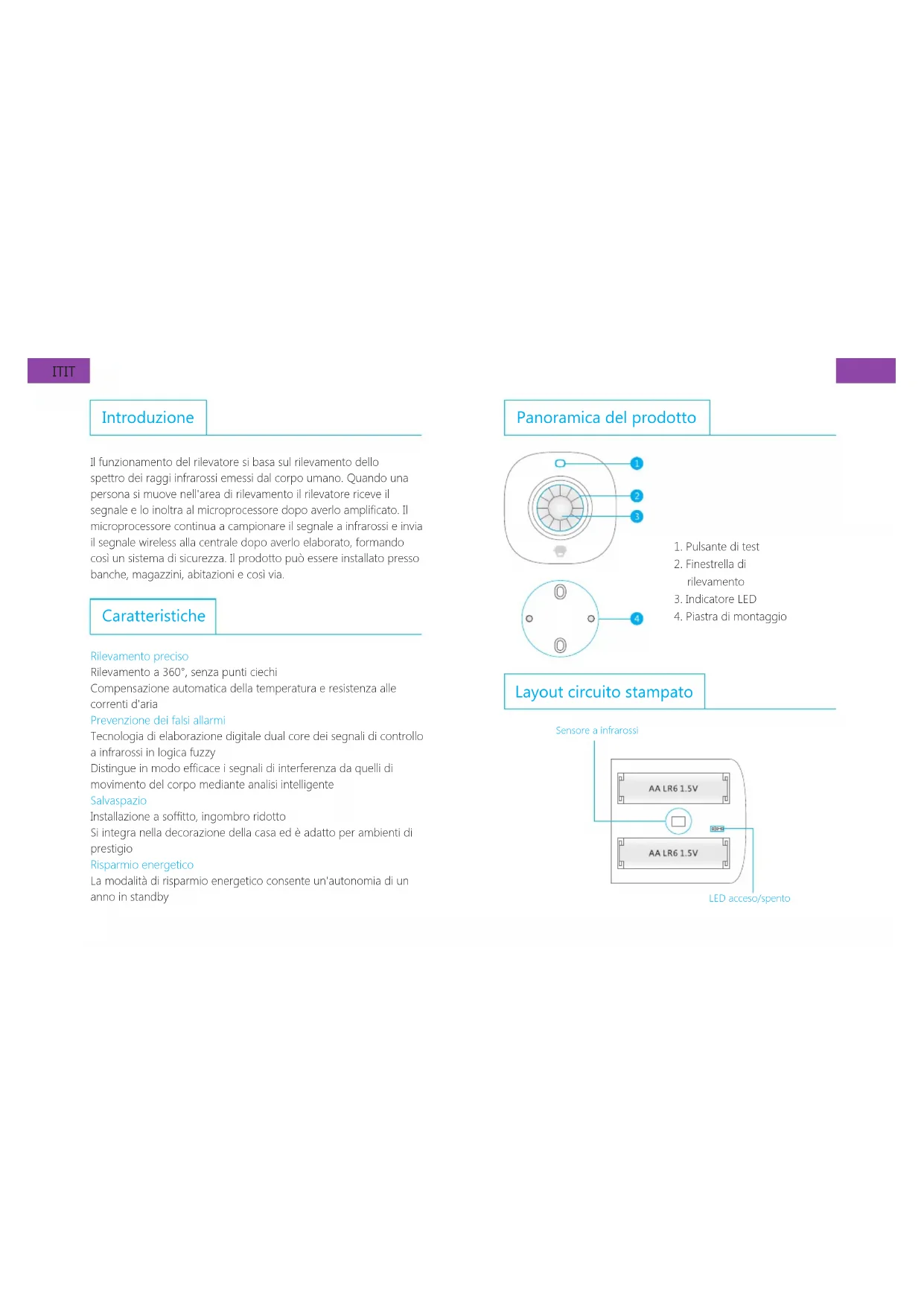

MANUALE UTENTE MD7000 PIR smanos

Il funzionamento del rilevatore si basa sul rilevamento dello spettro dei raggi infrarossi emessi dal corpo umano. Quando una persona si muove nell'area di rilevamento il rilevatore riceve il segnale e lo inoltra al microprocessore dopo averlo amplificato. Il microprocessore continua a campionare il segnale a infrarossi e invia il segnale wireless alla centrale dopo averlo elaborato, formandoosi unsystema di sicurezza. Il prodotto cui èssere installato presso banche, magazzini, abitatazioni e cosi via.

Caratteristiche

Rilevamento preciso

Rilevamento a 360^ ,senza punti ciechi

Compensazione automatica della temperatura e resistenza alle correnti d'aria

Prevenzione dei falsi allarmi

Tecnologia di elaborazione digitale dual core dei segnali di controllo a infrarossi in logica fuzzy

Distinguir in modo efficace i segnali di interferenza da quelli di movimento del corso mediante analisi intelligente

Salvaspazio

Installazione a soffitto, ingombro ridotto

Si integra nella decorazione della casa ed è adatto per ambienti di prestigio

Risparmio energetico

La modalità di risparmio energetico consente un'autonomia di un anno in standby

Panorama del prodotto

1. Pulsante di test
2. Finestrella di rilevamento
3. Indicatore LED
4. Piastra di montaggio

Layout circuito stampato

Sensore a infrarossi

LED access/spento

ITIT

Sensore a infrarossi: Rilevamento dello spettro dei raggi infrarossi emessi dal corpo umano. Non toccare la superficie con le manie tenere pulito il disposativo.

Indicazione LED

L'indicatore a LED si può attivare o disattivare attraverso i ponticelli. Consultare la sezione "Layout circuito stampato", sopra.

Lampeggio continuo: Condizione di auto-test
Lampeggio singolo: Rilevamento di un intruso
Lampeggio doppio: La modalità test è conclusa. Passaggio alla modalità di risparmio energetico.

Un lampeggio agli 3 secondi: Batterie in esaurimento: sostituire immeditatamente le batterie.

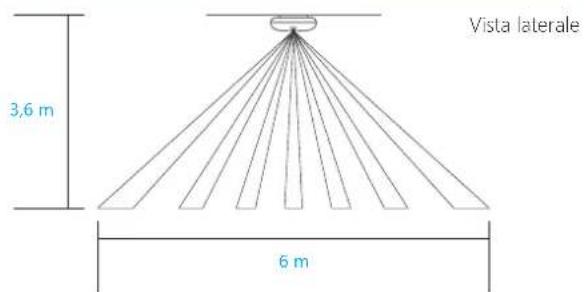

Portata di rilevamento

Vista dall'alto

360^

Utilizzo

Estrarre la striscia isolante per attivare le batterie. Passera allo stato operativo dopo l'esecuzione di un auto-test della durata di un minuto.

Modalità operativa

Modalità di test: Premendo il pulsante di test, il sensore passa alla modalità di test ed esegue il rilevamento agli 10 secondi. Dopo 3 minuti il LED lampeggia due volte e il sensore passa alla modalità di risparmio energetico.

Modalità di risparmio energetico: Quando il sensore è nelto stato operativo, se viene attivato 2 volte in 3 minuti passa alla modalità di sospensione per risparmiare energia. Se non rileva alcun movimento entro i tre minuti successivi il sensore torna allo stato operativo.

ITIT

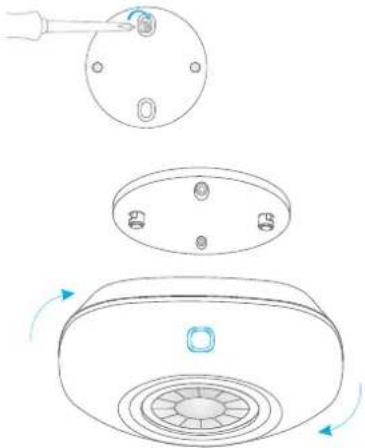

Installazione e note

Scegliere una posizione adeguala e fissare al soffitto la piatra di montaggio utilizzando delle viti. Fissare il rilevatore alla piatra di montaggio, in senso orario. Si consiglia di installare il dispositivo tra 2,5 e 5 metri di altezza dal suolo.

Tenere il rilevatore lontano da condizionatori, ventilatori, frigoriferi, fornì, stufette e altri elementi che determinano rapide variazioni di temperatura.

Non installare in posizioni soggette alla luce solare diretta ed evitare che I'obiettivo sua ostruito da oggetti, per non ridurre l'efficacia del rilevamento.

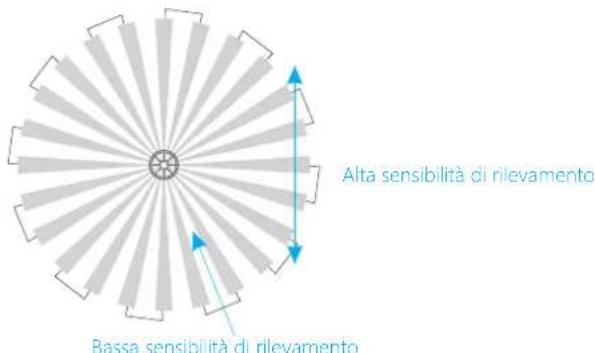

Test (test di transito)

Al termine dell'installazione, accendere il rilevatore. Dopo l'auto test, della durata di un minuto, premere il pulsante di test, quindi camminare nell'area di rilevamento atraversando la zona coperta dai raggi infrarossi (osservare l'imagine di seguito) e osservare l'indicatore LED per verificare che funzioni. L'indicatore LED lampeggia una volta quando rileva il movimento di persona.

Connessione alla centrale

Mentre la centrale è in stato di connessione, premere due volte il pulsante di test per inviare il segnale wireless. Quando la centrale riceve il segnale emette un segnale acustico per indicare che la connessione è stata stabilita correttamente.

Inserire il sistema e attivare nuovamente il rilevatore. La centrale passa immediatamente allo stato di allarme. Questo indica che il rilevatore è correttamente connesso alla centrale.

Specifique

Alimentazione: 3 V CC (due batterie da 1,5 V tipo AA LR6)

Assorbimento in standby: < 50~ A

Assorbimento con allarme in funzione: < 9,5 mA

Altezza di installmente: 2,5-6 m

Area di rilevamento: Diam. 6 m (con un'altezza di installmente di 3,6 m)

Portata di trasmissione: < 80m (in campo aperto)

Frequenza radio: 868 MHz

Materiale alloggiamento esterno: Plastica PC + ABS

Condizioni di funzionamento:

Temperatura: 0^ +55^

Umidità relativa: < 80% (senza condensa)

Dimensioni rilevatore (A x L x P): 90 x 90 x 36,8 mm

Dimensioni piatra di montaggio (A x L x P): 56 x 56 x 8 mm
