Tipo de producto	Detector de movimientos infrarrojo inalámbrico
Marca	Smanos
Modelo	MD7000 PIR
Alimentación	3 V CC (2 pilas AA/LR6 1,5 V)
Consumo estático	< 50 μA
Consumo en alarma	< 9,5 mA
Alcance de detección	6 m de diámetro (a 3,6 m de altura)
Ángulo de detección	360°
Distancia de transmisión	< 80 m (en zona despejada)
Frecuencia de radio	868 MHz
Material de la caja	Plástico PC + ABS
Dimensiones del detector	90 x 90 x 36,8 mm
Dimensiones de la placa de montaje	56 x 56 x 8 mm
Temperatura de funcionamiento	0 °C a +55 °C
Humedad relativa	< 80 % (sin condensación)
Tipo de montaje	En el techo, altura recomendada 2,5 a 5 m
Funciones principales	Detección infrarroja digital, lógica difusa de doble núcleo, corrección automática de temperatura, prevención de falsas alarmas
Modo de ahorro de energía	Autonomía en espera hasta 1 año
Mantenimiento	Limpiar la lente con un paño suave; no tocar la superficie del sensor
Seguridad	Evitar la instalación cerca de fuentes de calor o corrientes de aire
Indicador luminoso	Parpadeos para autodiagnóstico, intrusión, modo de prueba, pilas bajas

Preguntas frecuentes - MD7000 PIR smanos

¿Cómo instalar el detector MD7000 PIR?

Fije la placa de montaje al techo con los tornillos suministrados, a una altura entre 2,5 y 5 metros. Luego, enganche el detector girando en sentido horario. Retire la tira aislante de las pilas para alimentarlo.

¿Cómo cambiar al modo de prueba?

Presione brevemente el botón de prueba. El detector parpadeará una vez por cada detección durante 3 minutos, luego volverá automáticamente al modo de ahorro de energía.

¿Cuál es la autonomía de las pilas?

En modo de ahorro de energía, la autonomía puede alcanzar 1 año. Utilice dos pilas alcalinas AA de 1,5 V.

¿Cómo conectar el detector a la central de alarma?

Ponga la central en espera de aprendizaje (consulte su manual). Presione dos veces el botón de prueba del detector: se envía una señal RF. La central emite un pitido para confirmar la conexión.

¿Qué hacer si el indicador luminoso parpadea cada 3 segundos?

Esto significa que las pilas están casi agotadas. Reemplácelas inmediatamente por dos pilas nuevas AA.

¿El detector activa falsas alarmas?

El MD7000 PIR integra una tecnología de lógica difusa de doble núcleo y compensación térmica para distinguir los movimientos humanos de las perturbaciones (animales, variaciones de temperatura). Instálelo lejos de aires acondicionados, radiadores y otras fuentes de calor.

¿Cuál es el alcance de detección?

El alcance es de 6 metros de diámetro a una altura de instalación de 3,6 metros. La detección es de 360° sin punto ciego.

¿Se puede desactivar el indicador luminoso?

Sí, el indicador se puede activar o desactivar mediante un puente en la placa de circuito impreso. Consulte el diagrama del manual para ubicarlo.

¿Cómo probar el buen funcionamiento después de la instalación?

Presione el botón de prueba, luego muévase dentro del área de cobertura cruzando los haces infrarrojos. El indicador luminoso parpadea en cada detección. Verifique también que la central recibe la señal.

¿Cuáles son las precauciones de instalación?

Evite la exposición directa al sol y objetos que obstruyan la lente. Mantenga el detector alejado de aparatos de variación rápida de temperatura (aires acondicionados, ventiladores, refrigeradores, hornos). Móntelo a una altura de 2,5 a 5 metros.

MANUAL DE USUARIO MD7000 PIR smanos

El funcionaamente de este detector se baja en la detectacion del
espectro de infrarrojos del cuerpo humano. Cuando una persona
se mueve bajo de su alcance, el detector recibe la senal y
la introduce en su microprocesador despues de ampliarla. El
microprocesador haar pruebas con la senal de infrarrojo y envia una
senal inalambrica al panel de control inalambrio afterwards hacer
los calculos para create un systeme de seguridad. Se puebe instalar el
producto en bancos,almacenes,hogares,etc.

Characteristicas

Detectación precisa

360^ de detection, sin angulos muertos

Compensación de temperatura automática y Tecnología contra las turbulencias de aire

Prevenacion de falsas alarmas

Tecnología digital de procesamiento de control lógico de infrarrojos conisable nucleo

Diferencia eficazmente las señales de interferencia de las señales del movimiento humano a工程技术 de un análisis intelligente

Ahorro de espacio

Montaje en techo, ocupa poco espacio

Integrado en la decoración del hogar, adecuado para ambientes lujosos

Ahorro de energia

El modo de ahora de energia permite 1 año de duración en modo de espera

Descripción del producto

1. Botón de prueba
2. Lente de detectación
3. Indicador LED
4. Placa de montaje

Diseño de la placā del circuito impreso

ESES

Sensor de infrarrojos: Detecta el aspecto de infrarrojos del cuero porhumano. No toque la superficie con la mano y mantengala limpia.

Indicación LED

Se(puede encender o apagar elindicador LED configurando puentes. Consulte la Disposacion de la placal del circuito impreso"anterior

Parpadeo continuo: Autodiagnosticno en progreso

Un parpadeo: Se ha detectado un intruso

Dos parpadesos: Muito de prueba completado, entra en modo de ahorro de energia.

Un parpadeo cada 3 segundos: Baterfa baja, cambie

inmediatamente las pilas.

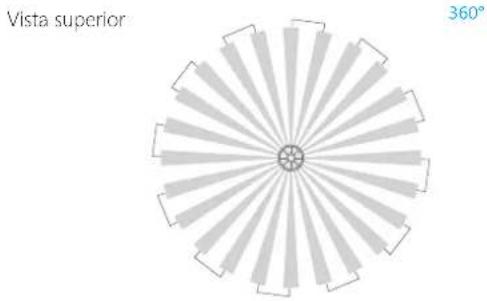

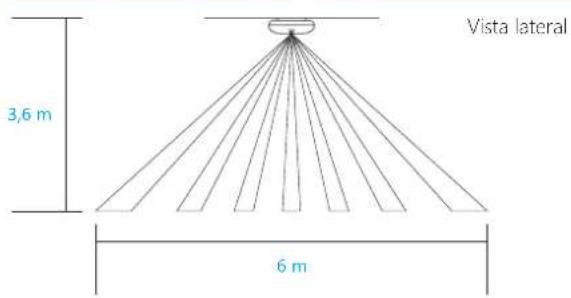

Campo de detectación

Uso

Quite la tira aislante para activar las pilas. Entrarra en estado de funcionaiento tras un autodiagnostico de un minuto.

Modo de funciona

Modo de prueba: Pulse el boton de prueba, el sensor entrara en modo de prueba realizando detectaciones cada 10 seguidos. Cuando pasen 3 horas, el LED parpadeará dos vezes y el sensor entrará en modo de ahorro de energia.

Modo de ahorro de energia: Si se activa el sensor dos veces en un plazo de 3 horas en estado de funciona bajo en mode de hibernación para ahorrar energia. Si no hay Movimiento en los siguidentes 3 horas, el sensor volverá aunar en estado de funciona bajo.

ESES

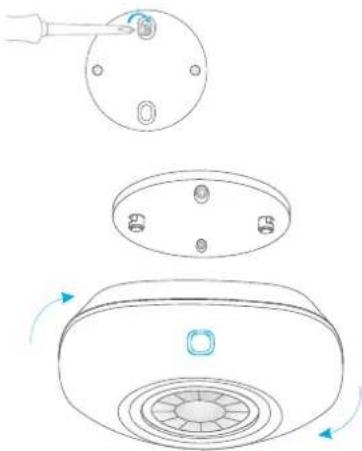

Instalación y avisos

Elija una posicion adecuada y fije la plaza de montaje en el techo con tornillos. Apriete el detector en la plaza de montaje en el sentido de las agujas del reloj. Se recomienda montarlo a una alta de 2,5-5 metros respecto al sueño.

Mantenga el detector alejado de aires acondicionados, ventiladores electricos, neveras, hornos, calentadores u或者其他 objetos que pueda provocar un cambio rápido de temperatura.

Evite montarlo directamente bajo la luz del sol o de objetivos que pueda abroir la lente para que no perjudiquen el efecto de detections.

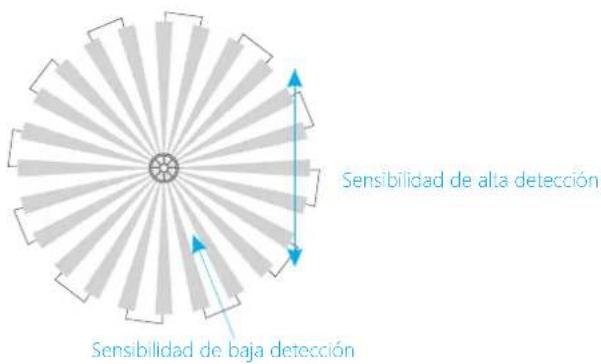

Prueba (prueba de andar)

Encienda el detector despues de instalarlo. Despues del autodiagnostico de 1 minuto, pulse el boton de prueba, carne bajo el camino de detectacion cruzando el aspecto de infrarrojos (consulte el singular diagrama) y observe el indicator LED para asegurarde que funcao. El indicator LED parpadearuna vez cuando detecte movimiento humano.

Conectarlo con el panel de control

Cuando el panel de control se encuesta en estado de conexión, pulse dos veces el botón de prueba para enviar laelfast inalábrica. Cuando el panel reciba laelfast, sonar un pitido indicando que se ha conectado correctamente.

Active el sistemas y dispare otra vez el detector. La alarma del panel sonará inmediamente. Esto indica que el detector se ha conectado correctamente con el panel.

Especificaciones

Alimentación electrica: 3 V CC (2 pilas AA LR6 de 1,5 V)

Corriente estatica: < 50 uA

Corriente de modo de alarma: < 9,5mA

Altura de la instalacion: 2,5-6 m

Campo de detectación: 6 m de diametro (a una alta de instalación de 3,6 m)

Distancia de transmisión: < 80 m (en camino abierto)

Radiofrecuencia:868MHz

Material de la caja: Plástico ABS y PC

Condiiones de funciona:

Temperatura: Entre 0 °C y + 55 °C

Humedad relativa: < 80% (sin condensation)

Medidas del detector (L x A x Al): 90 x 90 x 36,8 mm

Medidas de la placac de montaje (LxAxAl):56x56x8mm
