Marca	smanos
Modelo	SS2800
Tipo de producto	Alarma sonora inalámbrica
Alimentación	12 V CC 500 mA (con batería de respaldo de ion de litio 18650 3,7 V 1800 mAh)
Consumo máximo en alarma	< 350 mA
Consumo estático	< 15 mA
Alcance inalámbrico	< 80 m (en zona despejada)
Frecuencia de radio	868 MHz
Volumen sonoro máximo	105 dB
Dimensiones (L × an × Al)	245,2 × 227,5 × 72,4 mm
Material de la caja	PC+ABS anti-UV
Índice de protección	IP54
Condiciones de funcionamiento	-10 °C a +55 °C, humedad relativa < 80 %
Batería de respaldo	Ion de litio recargable 18650, 3,7 V, 1800 mAh
Autonomía de la batería en espera	< 7 días
Funciones principales	Sirena estroboscópica exterior inalámbrica, modo autónomo o conectado a un panel de control, ajuste de volumen y duración de alarma, contacto antimanipulación, modo instalación
Conexiones	Inalámbrica 868 MHz, bornes cableados para alimentación 12 V CC y sensores (zona normal y 24 h)
Indicadores luminosos	Indicador de estado: parpadeo en armado/modo hogar, apagado en desarmado, parpadeo rápido después de alarma
Instalación	Fijación mural con plantilla y nivel de burbuja incluidos, modo instalación para evitar disparo accidental
Contenido del embalaje	Sirena SS2800, plantilla de instalación, nivel de burbuja, tornillos, manual de instrucciones

Preguntas frecuentes - SS2800 smanos

¿Cómo conectar la sirena SS2800 a un panel de control?

Presione el botón de adquisición de la sirena durante 0,5 segundos hasta un pitido. Luego, en el panel de control, presione la tecla [SOS] o [Armar] (o a través de la aplicación si no hay botón físico). Un pitido confirma la conexión.

¿Cómo ajustar el volumen de la sirena?

El volumen se ajusta en la placa de circuito impreso con un puente de tres posiciones: ALTO, SILENCIOSO, BAJO. La posición predeterminada es ALTO.

¿Cómo ajustar la duración de la alarma?

La duración de la alarma también se ajusta en la placa de circuito impreso con un puente. Las opciones están predefinidas; consulte el manual para las posiciones exactas.

¿Puede la sirena funcionar sin panel de control?

Sí, puede usarse como dispositivo de alarma autónomo conectándola directamente a accesorios inalámbricos (control remoto, detectores) o a sensores cableados a través de los bornes.

¿Cómo desconectar la sirena del panel de control?

Mantenga presionado el botón de adquisición hasta escuchar 2 pitidos. La sirena se desconecta.

¿Cuál es el alcance de la comunicación inalámbrica?

El alcance máximo es de 80 metros en zona despejada. Los obstáculos pueden reducir esta distancia.

¿Cómo instalar la sirena en la pared?

Use la plantilla de instalación y el nivel de burbuja incluidos. Coloque la plantilla, marque los agujeros, perfore, inserte los tacos, atornille el soporte y luego fije la sirena. Active primero el modo instalación para evitar falsas alarmas.

¿Qué hacer si la sirena no suena durante una alarma?

Verifique la alimentación (adaptador de corriente 12 V y batería de respaldo), el ajuste de volumen (no en posición silencioso), y la correcta conexión con el panel de control o accesorios. Si el problema persiste, contacte al soporte.

¿Cómo cambiar la batería de respaldo?

Abra la tapa trasera, localice el compartimento de la batería 18650, reemplácela por una batería de iones de litio recargable de las mismas especificaciones (3,7 V, 1800 mAh). Respete la polaridad.

¿Es la sirena resistente a la intemperie?

Sí, el índice de protección IP54 la protege contra salpicaduras de agua y polvo, pero no está diseñada para sumergirse.

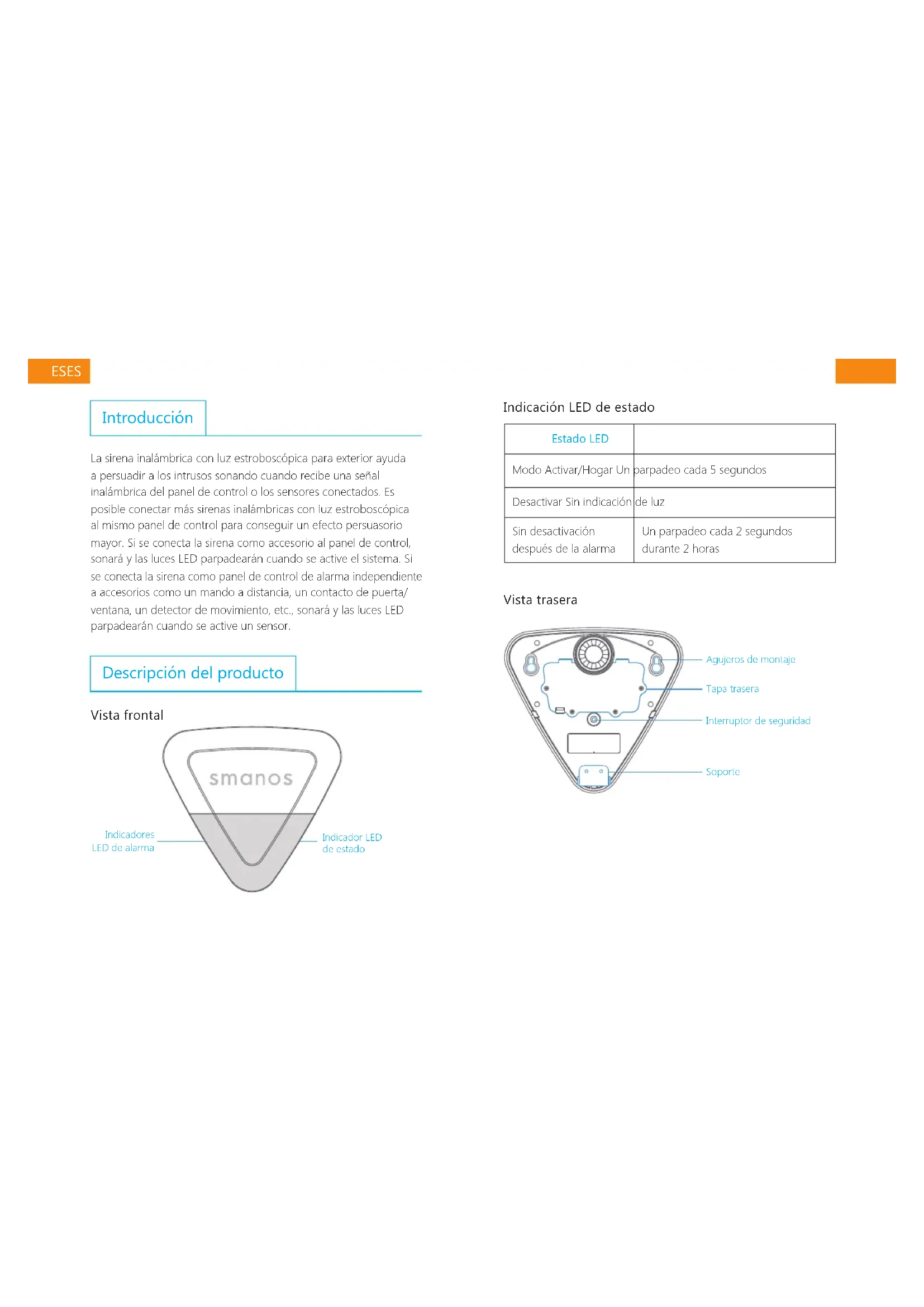

MANUAL DE USUARIO SS2800 smanos

La sirena inalámbrica con luz estroboscópica para exterior ayuda a persuadir a los intrusos sonando cuando recibe una señal inalámbrica del panel de control o los sensores conectados. Es posible conectar más sirenas inalámbricas con luz estroboscópica al mismo panel de control para conseguir un efecto persuasorio mayor. Si se conecta la sirena como accesorio al panel de control, sonará y las luces LED parpadearán cuando se active el sistema. Si se conecta la sirena como panel de control de alarma independiente a accesorios como un mando a distancia, un contacto de puerta/ventana, un detector de movimiento, etc., sonará y las luces LED parpadearán cuando se active un sensor.

Descripción del producto

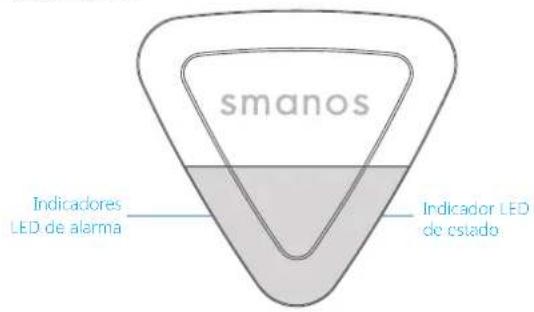

Vista frontal

smanos Indicadores LED de alarma Indicador LED de estado

Indicación LED de estado

Estado LED
Modo Activar/Hogar Un parpadeo cada 5 segundos
Desactivar Sin indicación de luz
Sin desactivación después de la alarma	Un parpadeo cada 2 segundos durante 2 horas

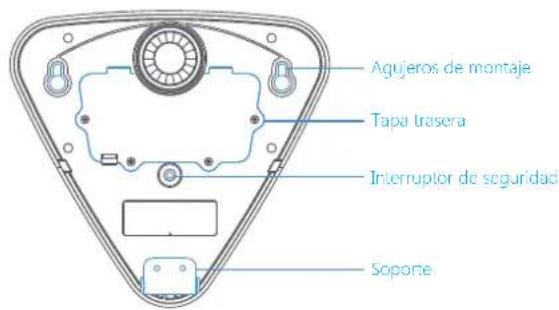

Vista trasera

Agujeros de montaje Tapa trasera Interruptor de seguridad Soporte

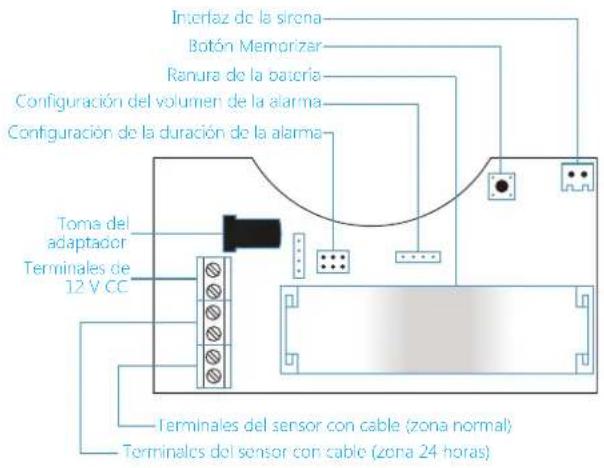

Diseño de la placa del circuito impreso

Interfaz de la sirena Botón Memorizar Renura de la batería Configuración del volumen de la alarma Configuración de la duración de la alarma Toma del adaptador Terminales de 12 V CC Terminales del sensor con cable (zona normal) Terminales del sensor con cable (zona 24 horas)

Configuración del puente

Configure el volumen y el tiempo de duración de la alarma en la placa del circuito impreso.

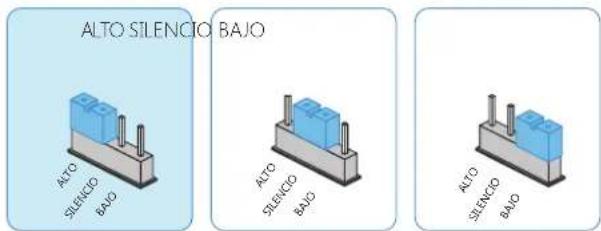

Configuración del volumen de la alarma

ALTO SILENCIO BAO ATO SILENCIO BAJO ATO SILENCIO BAJO ATO SILENCIO BAJO

Configuración predeterminada

Nota: Si la sirena está conectada al panel de control, sonará con el volumen predeterminado incluso si se configura el panel de control para silenciar la alarma. De esta forma se alertará a los vecinos y se podrá evitar la intrusión. Si el panel de control está configurado en activación o desactivación silenciosa, la sirena se activará o desactivará silenciosamente. Aunque la sirena esté configurada en modo silencioso, sonarán tonos cuando se active y desactive.

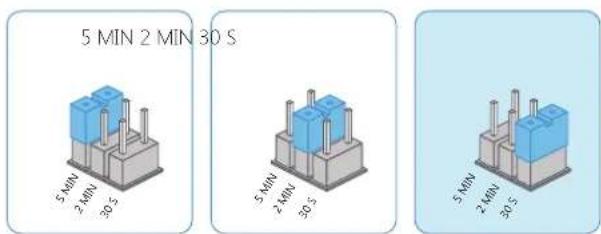

Configuración de la duración de la alarma

Funcionamiento de sirena inalámbrica

Cuando funcione como sirena silenciosa, debe conectarse previamente al panel de control inalámbrico. Cuando se active la alarma del panel de control, sonará la sirena y se encenderá la luz estroboscópica para persuadir a los intrusos ilegales.

Conectar al panel de control

Pulse el botón Memorizar durante 0,5 segundos. La sirena emitirá un pitido y entrará en estado de conexión.

Pulse [SOS] o [Activar d] en el panel. Sonará un pitido y la sirena inalámbrica y el panel de control se habrán conectado correctamente.

Nota: Cuando la sirena se encuentre en estado de conexión, pulse otra vez el botón Memorizar para salir. La sirena emitirá un pitido.

No dispare ningún sensor durante la conexión con el panel de control para evitar interferencias.

Desconexión

Mantenga pulsado el botón Memorizar hasta que suenen 2 pitidos para desconectar la sirena y el panel de control.

Funcionamiento de panel de alarma independiente

Cuando funcione como panel de alarma independiente, debe conectarse previamente a sensores inalámbricos o con cable. Si se detecta una intrusión, sonará y se encenderá la luz estroboscópica para persuadir a los intrusos ilegales.

Conectarla a un accesorio: pulse el botón Memorizar de la sirena y active una vez el accesorio. La sirena emitirá un pitido indicando que la conexión se ha realizado correctamente.

Terminales con cable

La sirena tiene terminales para la alimentación eléctrica y los sensores con cable. Conecte el cable eléctrico o los sensores con cable a los terminales programados. Asegúrese de distinguir los polos positivo y negativo.

Alimentación: Entrada de 12 V CC

Zona (modo de zona normal): Cuando se active el sensor en modo de zona normal, sonará inmediatamente la alarma del sistema.

ESES

Zona 24 (modo de zona 24 horas): Cuando se active el sensor del modo de zona 24 horas, sonará inmediatamente la alarma del sistema, independientemente de las circunstancias del sistema. El detector de humo, detector de gas y los haces IR están configurados en el modo de zona 24 horas.

Modo de instalación

El modo de instalación está configurado para que los usuarios monten o desmonten la sirena sin activar el interruptor de seguridad. De este modo, no molestará a otras personas.

① Pulse el botón [Desactivar 3 del mando a distancia 3 veces seguidas. La sirena emitirá un pitido largo y entrará en modo de instalación. Si se dispara un sensor o un interruptor de seguridad durante el modo de instalación, no sonará la alarma pero sonarán 3 pitidos.
② Pulse el botón [Activar 4. Sonará un pitido largo y la sirena saldrá del modo de instalación. La sirena también saldrá del modo de instalación si no se realiza ninguna operación durante 10 minutos.

Instalación

Complete la configuración del sistema en la placa del circuito integrado y entre en el modo de instalación antes de realizarla.

① Sostenga el papel de posición en el lugar adecuado y coloque el nivel en el papel de posición para comprobar y ajustar la posición.
② Introduzca dos tornillos en los agujeros de tornillos superiores.
③ Monte el soporte en los agujeros de tornillos inferiores y apriételo con tornillos.
④ Arranque el papel de posición.
⑤ Monte la sirena en la pared, apriete el tornillo y asegúrese de que esté bien colocada.

Nivel Papel de posición

smanos C D

Entre en estado de conexión usando el mando a distancia

Esta función está configurada para que los usuarios conecten accesorios nuevos sin desmontar la sirena de la pared.

Cuando la sirena esté en modo de instalación, pulse [Activación de hogar 😊] del mando a distancia 3 veces seguidas. La sirena emitirá un pitido largo y entrará en modo de instalación. La sirena saldrá del estado de conexión si no se realiza ninguna operación en 15 segundos.

Especificaciones

Alimentación eléctrica: 12 V CC 500 mA

Batería auxiliar:

18650 Batería de litio recargable de 3,7 V 1800 mAh

Corriente máxima de la alarma: < 350 mA

Distancia de recepción inalámbrica: < 80 m (en campo abierto)

Condiciones de funcionamiento:

Temperatura: Entre -10 °C y +55 °C

Humedad relativa: < 80% (sin condensación)

Volumen máximo de sirena: 105 dB

Duración de la batería en modo de espera: < 7 días

Radiofrecuencia: 868 MHz

Material de la caja: PC y ABS, protección contra rayos UV

Grado de protección IP: IP54

Medidas (L × A × Al): 245,2 × 227,5 × 72,4 mm
