SS2800 - Alarme sonore sans fil smanos - Notice d'utilisation et mode d'emploi gratuit

Marque	smanos
Modèle	SS2800
Type de produit	Alarme sonore sans fil
Alimentation	12 V CC 500 mA (avec batterie de secours lithium-ion 18650 3,7 V 1800 mAh)
Consommation maximale en alarme	< 350 mA
Consommation statique	< 15 mA
Portée sans fil	< 80 m (en zone dégagée)
Fréquence radio	868 MHz
Volume sonore maximal	105 dB
Dimensions (L × l × H)	245,2 × 227,5 × 72,4 mm
Matériau du boîtier	PC+ABS anti-UV
Indice de protection	IP54
Conditions de fonctionnement	-10 °C à +55 °C, humidité relative < 80 %
Batterie de secours	Lithium-ion rechargeable 18650, 3,7 V, 1800 mAh
Autonomie de la batterie en veille	< 7 jours
Fonctions principales	Sirène stroboscopique extérieure sans fil, mode autonome ou connecté à un tableau de commande, réglage du volume et de la durée d'alarme, contact anti-sabotage, mode installation
Connexions	Sans fil 868 MHz, bornes filaires pour alimentation 12 V CC et capteurs (zone normale et 24 h)
Indicateurs lumineux	Indicateur d'état : clignotement en armé/mode domicile, éteint en désarmé, clignotement rapide après alarme
Installation	Fixation murale avec gabarit et niveau à bulle fournis, mode installation pour éviter déclenchement intempestif
Contenu de l'emballage	Sirène SS2800, gabarit d'installation, niveau à bulle, vis, notice d'utilisation

FOIRE AUX QUESTIONS - SS2800 smanos

Comment connecter la sirène SS2800 à un tableau de commande ?

Appuyez sur le bouton d'acquisition de la sirène pendant 0,5 seconde jusqu'à un bip sonore. Ensuite, sur le tableau de commande, appuyez sur la touche [SOS] ou [Armer] (ou via l'application si pas de bouton physique). Un bip confirme la connexion.

Comment régler le volume de la sirène ?

Le volume se règle sur la carte de circuit imprimé à l'aide d'un cavalier à trois positions : FORT, SILENCIEUX, FAIBLE. La position par défaut est FORT.

Comment régler la durée de l'alarme ?

La durée d'alarme se règle également sur la carte de circuit imprimé par un cavalier. Les options sont prédéfinies; veuillez vous référer à la notice pour les positions exactes.

La sirène peut-elle fonctionner sans tableau de commande ?

Oui, elle peut être utilisée comme dispositif d'alarme autonome en la connectant directement à des accessoires sans fil (télécommande, détecteurs) ou à des capteurs filaires via les bornes.

Comment déconnecter la sirène du tableau de commande ?

Maintenez enfoncé le bouton d'acquisition jusqu'à entendre 2 bips sonores. La sirène est alors déconnectée.

Quelle est la portée de la communication sans fil ?

La portée maximale est de 80 mètres en zone dégagée. Les obstacles peuvent réduire cette distance.

Comment installer la sirène au mur ?

Utilisez le gabarit d'installation et le niveau à bulle fournis. Placez le gabarit, marquez les trous, percez, insérez les chevilles, vissez le support, puis fixez la sirène. Activez d'abord le mode installation pour éviter les fausses alarmes.

Que faire si la sirène ne sonne pas lors d'une alarme ?

Vérifiez l'alimentation (adaptateur secteur 12 V et batterie de secours), le réglage du volume (pas en position silencieux), et la bonne connexion avec le tableau de commande ou les accessoires. Si le problème persiste, contactez le support.

Comment changer la batterie de secours ?

Ouvrez le capot arrière, localisez le logement de la batterie 18650, remplacez-la par une batterie lithium-ion rechargeable de même spécification (3,7 V, 1800 mAh). Respectez la polarité.

La sirène est-elle résistante aux intempéries ?

Oui, l'indice de protection IP54 la protège contre les projections d'eau et la poussière, mais elle n'est pas conçue pour être immergée.

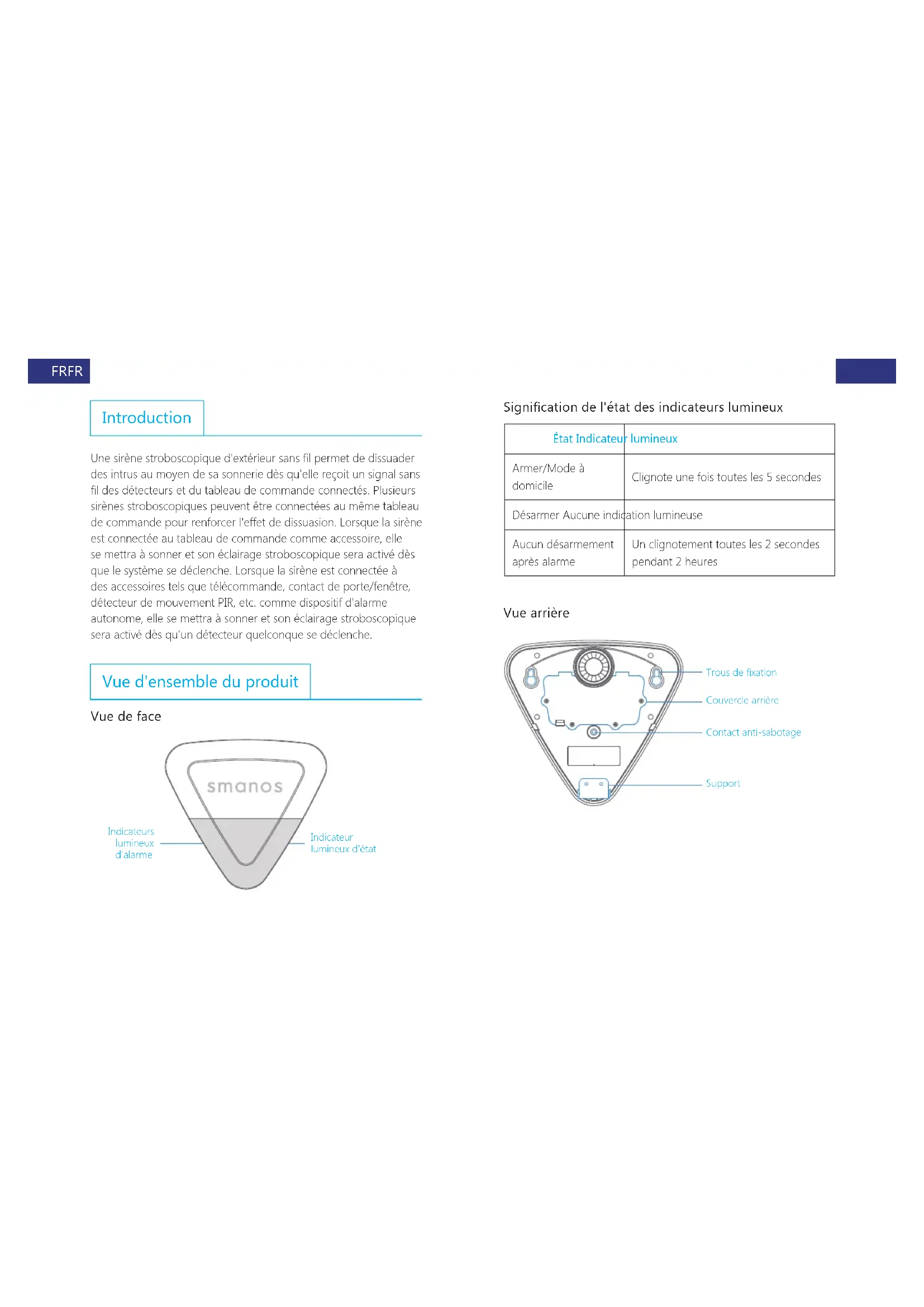

MODE D'EMPLOI SS2800 smanos

Une sirène stroboscopique d'extérieur sans fil permet de dissuader des intrus au moyen de sa sonnerie dès qu'elle reçoit un signal sans fil des détecteurs et du tableau de commande connectés. Plusieurs sirènes stroboscopiques peuvent être connectées au même tableau de commande pour renforcer l'effet de dissuasion. Lorsque la sirène est connectée au tableau de commande comme accessoire, elle se mettra à sonner et son éclairage stroboscopique sera activé dès que le système se déclenche. Lorsque la sirène est connectée à des accessoires tels que télécommande, contact de porte/fenêtre, détecteur de mouvement PIR, etc. comme dispositif d'alarme autonome, elle se mettra à sonner et son éclairage stroboscopique sera activé dès qu'un détecteur quelconque se déclenche.

Vue d'ensemble du produit

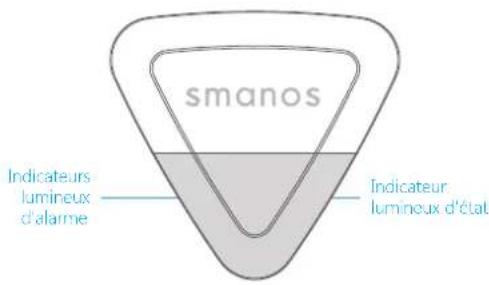

Vue de face

smanos Indicateurs lumineux d'alarme Indicateur lumineux d'état

Signification de l'état des indicateurs lumineux

État Indicateur	lumineux
Armer/Mode à domicile	Clignote une fois toutes les 5 secondes
Désarmer Aucune indication lumineuse
Aucun désarmement après alarme	Un clignotement toutes les 2 secondes pendant 2 heures

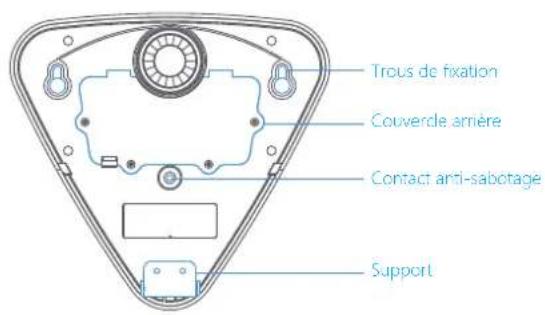

Vue arrière

Trous de fixation Couverde amière Contact anti-sabotage Support

FRFR

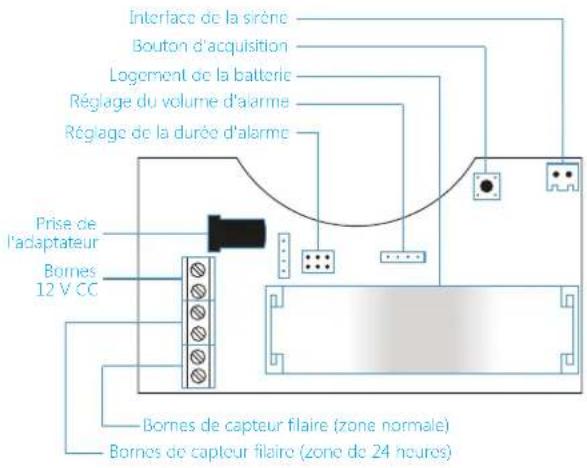

Description de la carte de circuit imprimé

Interface de la sirène Bouton d'acquisition Logement de la batterie Réglage du volume d'alarme Réglage de la durée d'alarme Prise de l'adaptateur Bornes 12 V CC Bornes de capteur filaire (zone normale) Bornes de capteur filaire (zone de 24 heures)

Cavalier de réglage

Veuillez régler le volume et la durée de l'alarme sur la carte de circuit imprimé selon vos besoins.

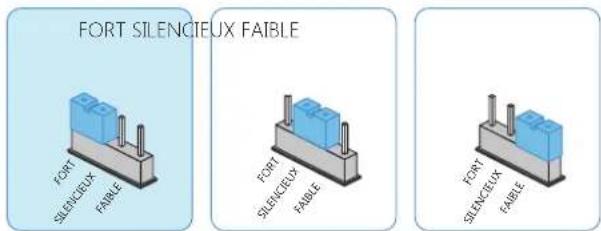

Réglage du volume d'alarme

FORT SILENCIEUX FAIBLE FORT SILENCieux FAIBLE FORT SILENCieux FAIBLE FORT SILENCieux FAIBLE

Réglage par défaut

Remarque : Lors que la sirène est connectée au tableau de commande, elle se mettra à sonner au niveau de volume préréglé même si le tableau de commande est configuré pour une alarme silencieuse. Les voisins sont ainsi avertis et l'intrusion est dissuadée. Lorsque le tableau de commande est configuré pour s'armer ou se désarmer de façon silencieuse, la sirène sera silencieuse à ce moment là. Lorsque la sirène est en mode silencieux, un signal sonore est tout de même émis à l'armement et au désarmement.

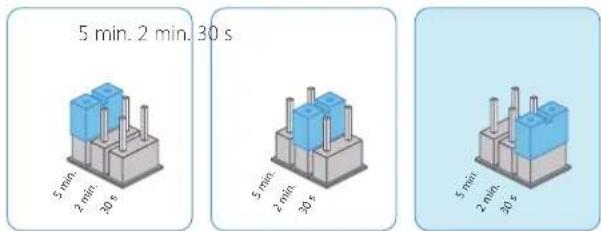

Réglage de la durée d'alarme

Fonctionnement comme sirène sans fil

Lorsqu'elle fonctionne comme sirène sans fil, la sirène doit être connectée préalablement avec un tableau de commande sans fil. Lorsque le tableau de commande est en alarme, la sirène sonne et l'éclairage stroboscopique émet des flashes pour dissuader les intrus.

Connexion avec un tableau de commande

Appuyez sur le bouton d'acquisition pendant 0,5 seconde, la sirène émet un bip sonore et entre en mode de connexion.

Appuyez sur la touche [SOS] ou [Armer du tableau de commande (ou appuyez sur "Arm" sur l'Appli si le panneau ne possède pas de bouton physique), la sirène sans fil et le tableau de commande auront établi avec succès leur connexion après l'émission d'un bip sonore par la sirène.

Remarque : Une fois la sirène en mode de connexion, veuillez appuyer de nouveau sur le bouton d'acquisition pour quitter. La sirène émettra un bip sonore.

Lors de la connexion au tableau de commande, veillez à ne pas déclencher tout autre détecteur pour éviter des interférences.

Déconnexion

Maintenez enfoncé le bouton d'acquisition jusqu'à ce que 2 bips sonores soient émis pour déconnecter la sirène et le tableau de commande.

Fonctionnement comme tableau d'alarme autonome

Lorsqu'elle fonctionne en tableau d'alarme autonome, la sirène doit être connectée préalablement avec des détecteurs sans fil ou des détecteurs filaires. En cas de détection d'une intrusion, elle se mettra à sonner et l'éclairage stroboscopique sera activé pour dissuader les intrus.

Connexion avec un accessoire : appuyez sur le bouton d'acquisition sur la sirène et déclenchez brièvement l'accessoire, la connexion est établie avec succès après l'émission d'un bip sonore par la sirène.

Bornier de câblage

La sirène dispose de bornes pour son alimentation et des détecteurs filaires. Reliez simplement la ligne d'alimentation électrique ou les détecteurs filaires aux borniers de câblage. Veuillez respecter la polarité des bornes positive et négative.

Alimentation électrique : entrée 12 V CC

Zone (mode « zone normale ») : Dès qu'un détecteur en mode « zone normale » se déclenche, le système donne immédiatement l'alarme.

Zone 24H (mode « zone de 24 heures ») : Dès qu'un détecteur en

FRFR

mode « zone de 24 heures » se déclenche, le système donne immédiatement l'alarme, peu importe les circonstances rencontrées par le système. Les détecteurs de fumée, de gaz et les faisceaux infrarouges sont définis en mode « zone de 24 heures ».

Mode d'installation

Le mode d'installation permet aux utilisateurs de démonter ou remonter la sirène sans déclencher le contact anti-sabotage. Vous ne dérangerez pas ainsi les autres personnes.

① Appuyez de façon continue et à 3 reprises sur la touche [Désarmer ☎], la sirène passe alors en mode d'installation après l'émission d'un long bip sonore. Tout détecteur ou contact anti-sabotage déclenché au cours du mode d'installation ne fera pas sonner la sirène mais plutôt 3 bips sonores retentiront.

② Appuyez sur la touche [Armer 4, la sirène quittera le mode d'installation après l'émission d'un long bip sonore. Ou encore, la sirène quittera le mode de connexion si aucune opération n'est exécutée dans les 10 minutes.

Note. Vous pouvez aussi appuyer sur le contact anti-sabotage 7 fois pour accéder au mode d'installation.

Installation

Veuillez finir tous les réglages du système sur la carte de circuit imprimé et accédez au mode d'installation avant de procéder à l'installation.

① Placez le gabarit d'installation au bon endroit, collez le niveau à bulle sur le gabarit d'installation pour vérifier et régler la position.
② Placez deux vis dans les trous de fixation du haut.
③ Montez le support dans les trous de fixation du bas et serrez les vis.
④ Enlevez le gabarit d'installation.
⑤ Montez la sirène sur le mur, serrez les vis et vérifiez qu'elle est bien positionnée.

Gabart d'installation Niveau à bulle

smanos D1 D2

Accéder au mode de connexion au moyen d'une télécommande

Cette fonction permet aux utilisateurs de connecter de nouveaux accessoires achetés sans démonter la sirène du mur.

Lorsque la sirène est en mode d'installation, appuyez de façon continue et à 3 reprises sur la touche [Mode à domicile] de la télécommande, la sirène passe alors en mode de connexion après l'émission d'un long bip sonore. La sirène quittera le mode de connexion si aucune opération n'est exécutée dans les 15 secondes.

Spécifications

Alimentation : 12 V CC 500 mA

Batterie de secours :

Batterie au lithium rechargeable 18650 3,7 V 1800 mAh

Intensité maximale en alarme : < 350 mA

Intensité statique : < 15 mA

Portée de la réception sans fil : < 80 m (en zone dégagée)

Condition de fonctionnement :

Température : -10 °C \~ +55 °C

Humidité relative : < 80 % (sans condensation)

Volume maximal de la sirène : 105 dB

Durée de vie de la batterie en veille : < 7 jours

Fréquence radio : 868 MHz

Matériau du boîtier : PC+ABS, ANTI-UV

Indice de protection : IP54

Dimensions (L × I × H) : 245,2 × 227,5 × 72,4 mm

Avis d'Industrie Canada

Le présent appareil est conforme aux CNR d'Industrie Canada applicables au x appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Cet appareil numérique ne dépasse pas les Rêlements sur l'interférence radio par un appareil numérique de classe B stipulées dans les Règlement sur l'interférence radio d'industrie Canada.
