Merk	smanos
Model	SS2800
Producttype	Draadloze geluidsalarm
Voeding	12 V DC 500 mA (met back-up lithium-ion 18650 3,7 V 1800 mAh accu)
Maximaal verbruik bij alarm	< 350 mA
Statisch verbruik	< 15 mA
Draadloos bereik	< 80 m (in open gebied)
Radiofrequentie	868 MHz
Maximaal geluidsvolume	105 dB
Afmetingen (L × B × H)	245,2 × 227,5 × 72,4 mm
Behuizing materiaal	PC+ABS UV-bestendig
Beschermingsgraad	IP54
Bedrijfsomstandigheden	-10 °C tot +55 °C, relatieve luchtvochtigheid < 80%
Back-up accu	Oplaadbare lithium-ion 18650, 3,7 V, 1800 mAh
Accuduur in stand-by	< 7 dagen
Hoofdfuncties	Draadloze buiten flitser/sirene, zelfstandige modus of gekoppeld aan bedieningspaneel, volume en alarmduur instelbaar, sabotagecontact, installatiemodus
Aansluitingen	Draadloos 868 MHz, bedrade klemmen voor 12 V DC voeding en sensoren (normale zone en 24 u)
Lichtindicatoren	Statusindicator: knippert bij inschakelen/thuismodus, uit bij uitschakelen, snel knipperen na alarm
Installatie	Wandmontage met meegeleverde sjabloon en waterpas, installatiemodus om onbedoeld activeren te voorkomen
Inhoud van de verpakking	Sirene SS2800, installatiesjabloon, waterpas, schroeven, gebruiksaanwijzing

Veelgestelde vragen - SS2800 smanos

Hoe sluit ik de sirene SS2800 aan op een bedieningspaneel?

Druk gedurende 0,5 seconde op de aanleerknop van de sirene tot een pieptoon. Druk vervolgens op het bedieningspaneel op de toets [SOS] of [Inschakelen] (of via de app als er geen fysieke knop is). Een piep bevestigt de verbinding.

Hoe stel ik het volume van de sirene in?

Het volume wordt op de printplaat ingesteld met een jumper met drie standen: LUID, STIL, ZACHT. De standaard stand is LUID.

Hoe stel ik de alarmduur in?

De alarmduur wordt ook op de printplaat ingesteld met een jumper. De opties zijn vooraf gedefinieerd; raadpleeg de gebruiksaanwijzing voor de exacte standen.

Kan de sirene werken zonder bedieningspaneel?

Ja, deze kan worden gebruikt als zelfstandig alarmapparaat door deze rechtstreeks aan te sluiten op draadloze accessoires (afstandsbediening, detectoren) of op bedrade sensoren via de klemmen.

Hoe koppel ik de sirene los van het bedieningspaneel?

Houd de aanleerknop ingedrukt tot u 2 pieptonen hoort. De sirene is dan losgekoppeld.

Wat is het bereik van de draadloze communicatie?

Het maximale bereik is 80 meter in open gebied. Obstakels kunnen deze afstand verminderen.

Hoe installeer ik de sirene aan de muur?

Gebruik de meegeleverde installatiesjabloon en waterpas. Plaats de sjabloon, markeer de gaten, boor, plaats pluggen, schroef de beugel vast en bevestig de sirene. Activeer eerst de installatiemodus om valse alarmen te voorkomen.

Wat te doen als de sirene niet afgaat bij een alarm?

Controleer de voeding (12 V netadapter en back-up accu), de volume-instelling (niet in stille stand) en de correcte verbinding met het bedieningspaneel of accessoires. Als het probleem aanhoudt, neem dan contact op met de ondersteuning.

Hoe vervang ik de back-up accu?

Open het achterdeksel, vind het batterijvak voor de 18650, vervang deze door een oplaadbare lithium-ion accu met dezelfde specificatie (3,7 V, 1800 mAh). Let op de polariteit.

Is de sirene bestand tegen weersinvloeden?

Ja, de beschermingsgraad IP54 beschermt tegen opspattend water en stof, maar is niet ontworpen om te worden ondergedompeld.

GEBRUIKSAANWIJZING SS2800 smanos

De draadloze flitslicht/sirene voor buiten is bedoeld om indringers af te schrikken door sirenegeluid, zodra het een draadloos signaal ontvangt van het aangesloten bedieningspaneel of van de sensoren. Om het afschrikwekkende effect te versterken, kunnen er meerdere draadloze flitslicht/sirenes worden aangesloten op hetzelfde bedieningspaneel. Als de sirene als accessoire op het paneel is aangesloten, zal deze een geluidssignaal geven en gaan de LED-lampen knipperen, zodra het systeem wordt geactiveerd. Als de sirene is aangesloten op accessoires zoals een afstandsbediening, een deur-/raamcontact, PIR-bewegingsmelder enz. zal deze een geluidssignaal geven en gaan de LED-lampen knipperen, zodra het systeem wordt geactiveerd.

Productoverzicht

Vooraanzicht

smanos Alarm LED Indicators Status LED- indicator

NLNL

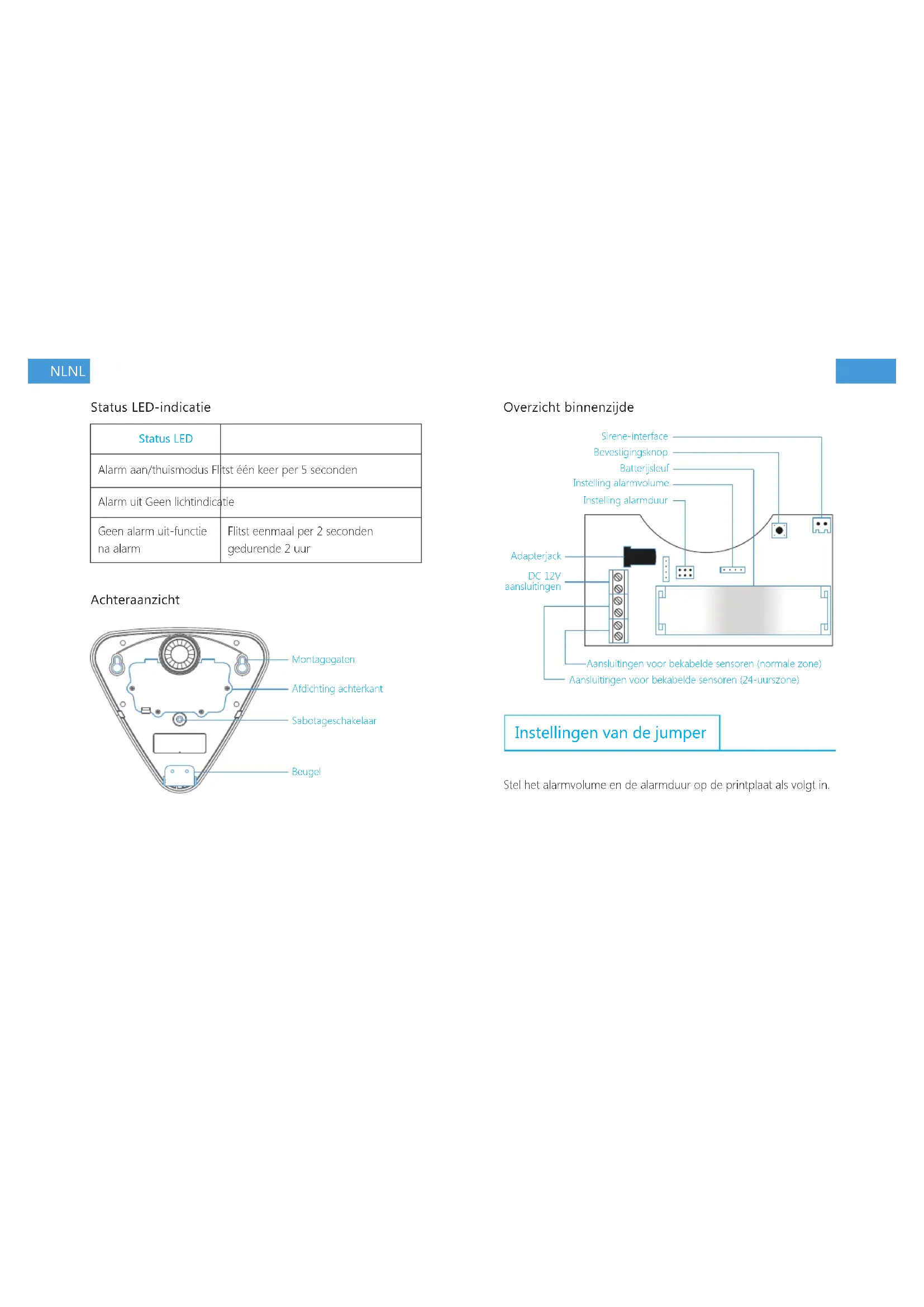

Status LED-indicatie

Status LED
Alarm aan/thuismodus Flitst één keer per 5 seconden
Alarm uit Geen lichtindicatie
Geen alarm uit-functie na alarm	Flitst eenmaal per 2 seconden gedurende 2 uur

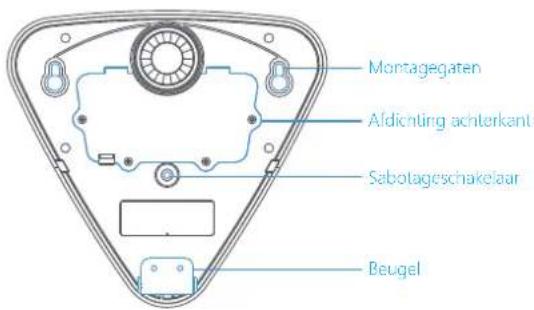

Achteraanzicht

Montagegaten Aldichting achterkant Sabotageschakelaar Beugel

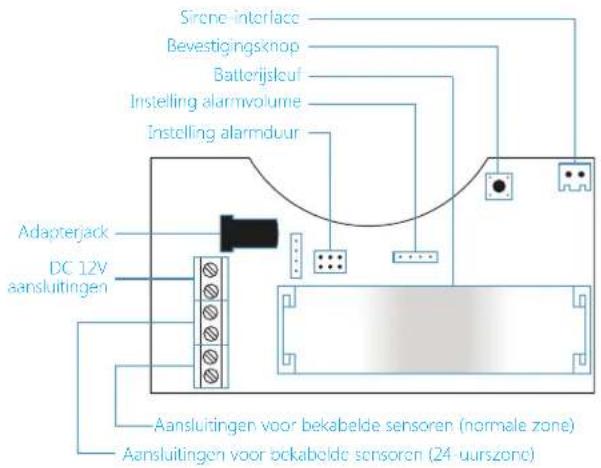

Overzicht binnenzijde

Sirene interlace Bevestigingsknop Batterijlscluf Instelling alarmvolume Instelling alarmduur Adapterjack DC 12V aansluitingen Aansluitingen voor bekabelde sensoren (normale zone) Aansluitingen voor bekabelde sensoren (24 uurszone)

Instellingen van de jumper

Stel het alarmvolume en de alarmduur op de printplaat als volgt in.

NLNL

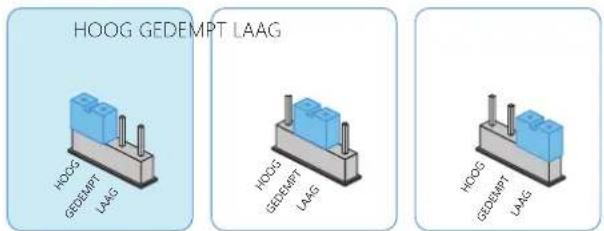

Instelling alarmvolume

HOOG GEDEMPT LAAG HOOG GEDEMPT LAAG HOOG GEDEMPT LAAG HOOG GEDEMPT LAAG

Standaardinstelling

Let op: Als de sirene op het controlepaneel is aangesloten, zal hij op het vooraf ingestelde volume een geluidssignaal laten horen, zelfs als het bedieningspaneel op gedempt staat ingesteld. Dit is om de buren te waarschuwen en inbraak te voorkomen. Als het bedieningspaneel op gedempt alarm aan/alarm uit staat ingesteld, zal de sirene geluidloos aan-/uitgezet worden. Wanneer de sirene is ingesteld op demmodus, blijven er nog wel tonen klinken bij het in-/uitschakeien.

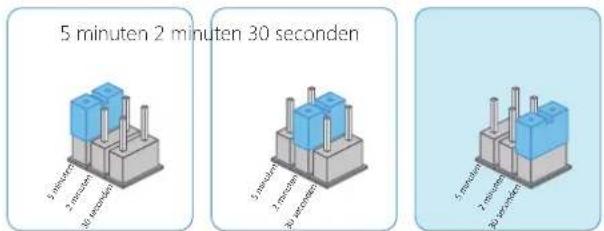

Instelling alarmduur

5 minuten 2 minuten 30 secuoden 5 minuten 2 minuten 30 secuoden 5 minuten 2 minuten 30 secuoden

Standaardinstelling

Werking als draadloze sirene

Wanneer hij als een draadloze sirene werkt, moet hij eerst met het draadloze bedieningspaneel worden verbonden. Als het bedieningspaneel alarm geeft, geeft deze een geluidssignaal en het licht flitst om de indringers af te schrikken.

Verbinden met het bedieningspaneel

Druk 0,5 seconde op de bevestigingsknop. De sirene piept en komt in de verbindingsstatus. Druk op [SOS] of op

[Alarm aan ♦op het paneel (of druk op de inschakelknop in de app als het paneel geen knop heeft). De draadloze sirene en het bedieningspaneel zijn succesvol verbonden na een pieptoon van de sirene.

Let op: Zodra de sirene in de verbindingsstatus is, drukt u op opnieuw op de bevesligingsknop om af te sluiten. Eén pieptoon van de sirene zal te horen zijn. Activeer bij het aansluiten op het controlepaneel geen andere sensoren om verstoring te voorkornen.

NLNL

Ontkoppeling

Houd om de sirene en het bedieningspaneel los te koppelen de bevestigingsknop ingedrukt tot er 2 pieptonen klinken.

Werking als zelfstandig alarmpaneel

Als hij als een zelfstandig alarmpaneel werkt, moet het vooraf met draadloze of bekabelde sensoren worden verbonden. Wanneer er inbraak wordt gedetecteerd, geeft deze een geluidssignaal en het licht flitst om indringers af te schrikken.

Verbinden met een accessoire: druk op de bevestigingsknop op de sirene en activeer eenmaal de accessoire. De verbinding is succesvol nadat de sirene één pieptoon laat horen.

Aansluitingen voor de bekabeling

De sirene heeft aansluitingen voor de voeding en bekabelde sensoren. Sluit de voeding of de bekabelde sensoren aan op de draadaansluitingen. Zorg voor het juiste onderscheid tussen positieve en negatieve aansluitingen.

Zone (normale zone-modus): Zodra de sensor in de normale zone-modus wordt geactiveerd, zal het systeem direct alarm slaan. 24-zone (modus 24-uurs-zone): Zodra de sensor in de 24-uurs-zone wordt geactiveerd, zal het systeem direct alarm slaan, ongeacht in welke status het systeem verkeert. In de 24-uurs-zone worden de rookmelder, het gasalarm en de IR-stralen opgenomen.

Installatiemodus

De installatiemodus is bedoeld voor gebruikers om de sirene zonder de sabotageschakelaar te activeren te kunnen demonteren of monteren. Dus om andere mensen niet te storen.

① Druk drie keer achter elkaar op de [Alarm uit 3 -knop op de afstandsbediening en de sirene gaat in de installatiemodus na een lange pieptoon. Elke activering van een sensor of sabotageschakelaar tijdens de installatiemodus leidt niet tot het afgaan van de sirene, maar zal 3 pieptonen laten horen.
② Druk op de [Alarm aan -knop. De sirene zal dan de installatiemodus verlaten na een lange pieptoon. Of de sirene zal de verbindingsstatus verlaten als er binnen 10 minuten geen functie wordt uitgevoerd.

Opmerking Het is ook mogelijk om de sabotageknop 7 keer achter elkaar in te drukken om in installatie modus te gaan.

NLNL

Installatie

Rond de systeeminstellingen af op de printplaat en schakel de installatie-modus in vóór de installatie.

① Houd het papier voor de positionering op de juiste plaats, plak de waterpas op het papier om de positie te controleren en aan te passen.
② Zet vast met twee schroeven in de bovenste schroefgaten.
③ Monteer de beugel in de onderste schroefgaten en zet vast met schroeven.
④ Haal het papier voor de positionering weg.
⑤ Monteer de sirene aan de muur, draai de schroef vast en zorg ervoor dat de sirene goed is gepositioneerd.

Waterpas Paper holder positionering

smanos D1 D2

Ga in de verbindingsstatus via de afstandsbediening

Deze functie is bedoeld voor gebruikers om nieuw aangeschafte accessoires aan te sluiten zonder de demontage van de sirene van de muur.

Als de sirene in de installatie-modus is, druk drie keer continu op [Thuis alarm aan op de afstandsbediening. De sirene gaat over op de verbindingsstatus na een lange pieptoon. De sirene zal de verbindingsstatus verlaten als er binnen 15 seconden geen bewerking wordt uitgevoerd.

Specifications

Stroomvoorziening: DC 12 V 500 mA Back-up batterij: 18650 3,7 V 1800 mAh oplaadbare lithiumbatterij Maximale stroom bij alarm: < 350 mA Stroomverbruik statisch: < 15 mA Afstand voor draadloze ontvangst: < 80 m (in open veld) Voorwaarden voor goede werking: Temperatuur: -10 °C tot +55 °C Relatieve vochtigheid: < 80% (geen condensatie) Maximale sirenevolume: 105 dB Batterij stand-by-tijd: < 7 dagen Radiofrequentie: 868 MHz Materiaal behuizing: PC en ABS, anti-UV IP-klasse: IP54 Afmetingen (L x B x H): 245,2 × 227,5 × 72,4 mm
