MD2300 PIR - Bewegingsdetector smanos - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve infrarood bewegingsmelder (PIR)
Merk	Smanos
Model	MD2300 PIR
Afmetingen detector (L x B x H)	101,5 x 59 x 37,5 mm
Afmetingen beugel (L x B x H)	60 x 29 x 27 mm
Voeding	2 AA-batterijen 1,5 V
Detectiebereik	8 m / hoek van 110°
Radiofrequentie	868 MHz
Transmissieafstand	< 80 m (vrije ruimte)
Stroomverbruik in standby	< 50 μA
Stroomverbruik in alarm	< 11 mA
Behuizingsmateriaal	ABS-kunststof
Bedrijfstemperatuur	-10 °C tot +55 °C
Relatieve luchtvochtigheid	< 80 % (zonder condensatie)
Belangrijkste functies	Infrarooddetectie, automatische temperatuurcompensatie, bestendig tegen luchtinterferenties, SMS-waarschuwing bij lege batterij, sabotagedetectiecontact, zelftest, test- en energiebesparingsmodi
Indicatielampje	Knipperingen: continu = zelftest; 1 keer = inbraak; 2 keer = einde testmodus; 1 keer per 3 seconden = batterij bijna leeg
Aanbevolen installatiehoogte	2 m tot 2,5 m van de vloer
Onderhoud en reiniging	Reinig het oppervlak van de infraroodsensor met een zachte, droge doek. Raak de lens niet direct aan.
Veiligheidstips	Vermijd installatie tegenover ramen, warmtebronnen, bewegende objecten of drukke gebieden.
Inhoud van de verpakking	Detector, bevestigingsbeugel, dubbelzijdige tape, schroeven, handleiding

Veelgestelde vragen - MD2300 PIR smanos

Hoe verbind ik de detector met het bedieningspaneel?

Zorg ervoor dat het bedieningspaneel in de verbindingsmodus staat. Druk tweemaal op de testknop aan de achterkant van de detector. Het paneel geeft een pieptoon om de verbinding te bevestigen. Als er twee pieptonen klinken, was de detector al verbonden.

Wat betekent het knipperen van het indicatielampje?

Continu knipperen: zelftest. Eén keer knipperen: inbraak gedetecteerd. Twee keer knipperen: einde testmodus, overschakelen naar energiebesparingsmodus. Eén keer per 3 seconden: batterij bijna leeg (vervang de batterijen).

Wat is het detectiebereik?

Het maximale bereik is 8 meter met een hoek van 110°. De gevoeligheid is optimaal wanneer de beweging loodrecht op de infraroodstraal is.

Hoe test ik de detector na installatie?

Druk op de testknop aan de achterkant. De detector gaat 3 minuten in testmodus. Beweg je in het detectiegebied en controleer of het indicatielampje één keer knippert bij elke gedetecteerde beweging.

Kan de detector worden gebruikt met een alarmcentrale?

Ja, het werkt draadloos met een compatibel bedieningspaneel van Smanos (frequentie 868 MHz). Het verzendt SMS-waarschuwingen bij een lege batterij of inbraak, indien het paneel dit ondersteunt.

Wat moet worden vermeden tijdens de installatie?

Vermijd installatie tegenover ramen (fel licht), warmte-/koudebronnen (radiatoren, airconditioners), bewegende objecten (gordijnen, ventilatoren) en drukke gebieden om valse alarmen te verminderen.

Hoe installeer ik de detector correct?

Monteer de beugel op een hoogte van 2 tot 2,5 m. Bevestig het met de schroeven of dubbelzijdige tape. Klik vervolgens de detector vast en stel de hoek in voor een optimale dekking (beweging loodrecht op de straal).

Welk type batterijen gebruiken en wat is de levensduur?

Gebruik 2 AA-batterijen van 1,5 V (alkaline aanbevolen). De levensduur hangt af van de alarmfrequentie, maar de detector heeft een zeer laag standby-verbruik (< 50 μA). Er wordt een SMS-melding verzonden bij een bijna lege batterij.

Heeft de detector een sabotagebeveiliging?

Ja, er is een sabotagedetectiecontact ingebouwd. Als de behuizing in de normale modus wordt geopend, wordt een alarm geactiveerd.

Hoe onderhoud ik de detector?

Reinig regelmatig het oppervlak van de infraroodsensor met een zachte, droge doek. Raak de lens niet met uw vingers aan. Vermijd vocht en extreme temperaturen.

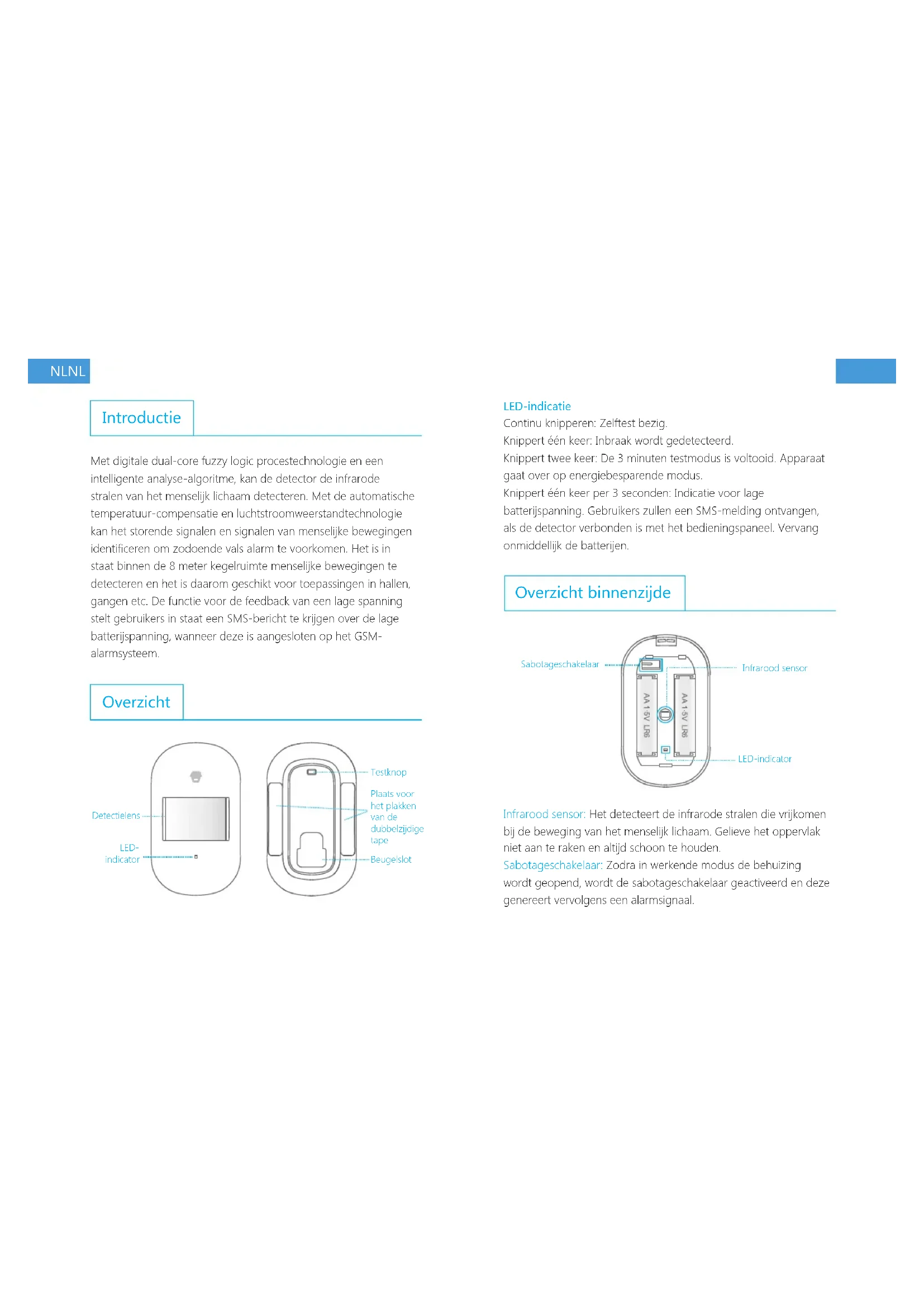

GEBRUIKSAANWIJZING MD2300 PIR smanos

Met digitale dual-core fuzzy logic procestechnologie en een intelligente analyse-algoritme, kan de detector de infrarode stralen van het menselijk lichaam detecteren. Met de automatische temperatuur-compensatie en luchtstroomweerstandtechnologie kan het storende signalen en signalen van menselijke bewegingen identificeren om zodoende vals alarm te voorkomen. Het is in staat binnen de 8 meter kegelruimte menselijke bewegingen te detecteren en het is daarom geschikt voor toepassingen in hallen, gangen etc. De functie voor de feedback van een lage spanning stelt gebruikers in staat een SMS-bericht te krijgen over de lage batterijspanning, wanneer deze is aangesloten op het GSM-alarmsysteem.

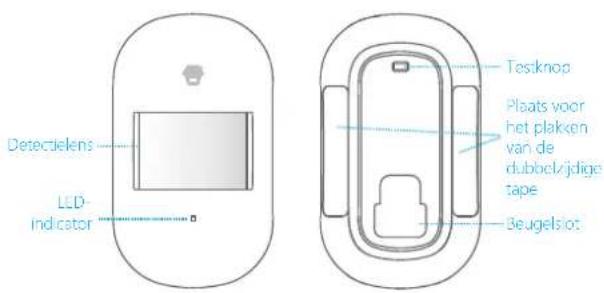

Overzicht

Detectielens LED- indicator Testknop Plaats voor het plakken van de dubbel/ijdige tape Beugelslot

LED-indicatie

Continu knipperen: Zelftest bezig.

Knippert één keer: Inbraak wordt gedetecteerd.

Knippert twee keer: De 3 minuten testmodus is voltooid. Apparaat gaat over op energiebesparende modus.

Knippert één keer per 3 seconden: Indicatie voor lage

batterijspanning, Gebruikers zullen een SMS-melding ontvangen, als de detector verbonden is met het bedieningspaneel. Vervang onmiddellijk de batterijen.

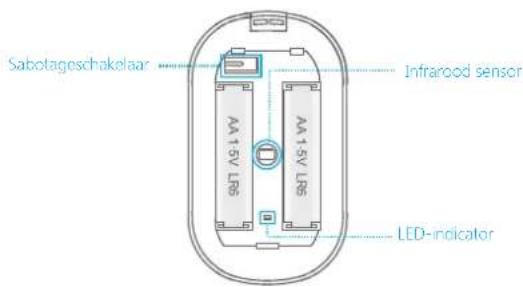

Overzicht binnenzijde

Sabotageschakelaar AA 15V LBS AA 15V LBS Infrarood sensor LED-indicator

Infrarood sensor. Het detecteert de infrarode stralen die vrijkomen bij de beweging van het menselijk lichaam. Gelieve het oppervlak niet aan te raken en altijd schoon te houden.

Sabotageschakelaar: Zodra in werkende modus de behuizing wordt geopend, wordt de sabotageschakelaar geactiveerd en deze genereert vervolgens een alarmsignaal.

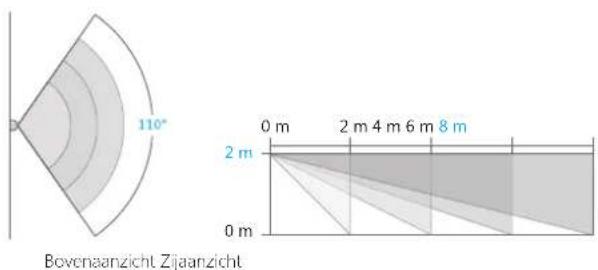

Detectiebereik

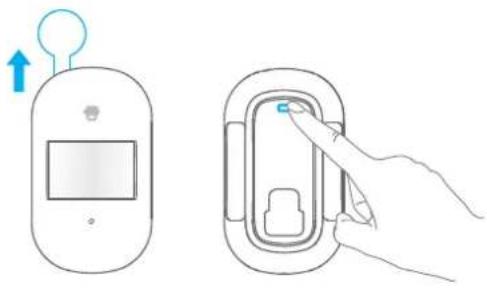

Sluit de PIR-bewegingsmelder aan

Het aansluiten van de PIR-bewegingsmelder is om een draadloze verbinding tussen de detector en het bedieningspaneel tot stand te brengen.

1. Stel het bedieningspaneel in op verbindingsmodus. (Voor gedetailleerde informatie verwijzen wij naar de desbetreffende handleiding.)
2. Druk twee keer op de testknop aan de achterkant van de detector. Het bedieningspaneel laat één pieptoon horen, wat wijst op een succesvolle verbinding.

Let op: Als het bedieningspaneel na de bovenstaande handeling twee keer een pieptoon geeft, betekent dit dat de detector al eerder is aangesloten.

Werkingsmodus

Testmodus

Druk na de zelftest op de testknop. De detector komt in de testmodus en detecteert elke tien seconden een keer. Na drie minuten knippert de LED-Indicator twee keer en de detector schakelt over op de energiebesparende modus.

NLNL

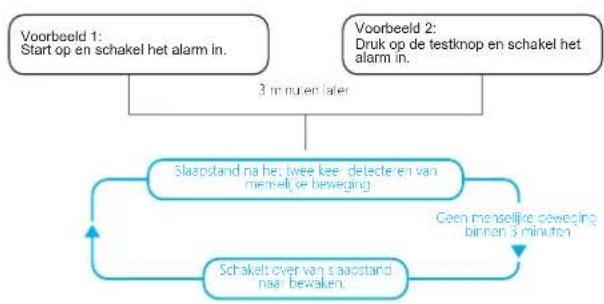

Het product is voorzien van energiebesparing. Als de detector binnen drie minuten twee keer een menselijke beweging detecteert, zal het overgaan in de slaapstand om energie te besparen. In deze situatie zal de LED niet knipperen en is er geen alarm. Als er binnen drie minuten geen beweging is, zal de detector automatisch terugschakelen naar de werkingsmodus.

Let op: Als de detector in de slaapsland is, zorg ervoor dat er binnen drie minuten geen menselijke beweging is anders zal de detector bijven slapen. In de slaapsland is het raadzaam dat u de kamer verlaat na het inschakelen van het systeem. Zorg ervoor dat er binnen drie minuten geen menselijke beweging is. Ga dan de kamer in en het systeem geeft onmiddellijk alarm.

Installatie

Als de detector normaal werkt, doe dan het volgende:

1. Kies een geschikte montageplek

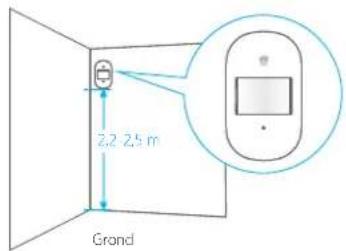

Kies een geschikte montageplek. Aanbevolen wordt om het te monteren op een hoogte van 2 m boven de grond.

Bevestig de beugel met schroeven aan de muur en bevestig de melder aan de beugel. De gebruiker kan het ook op de hoek plakken met dubbelzijdige tape.

Druk op de testknop aan de achterkant. Hij schakelt over op de testmodus gedurende drie minuten. Loop in de detectierange en observer de LED. Wanneer een lichaamsbeweging wordt gedetecteerd, knippert de LED één keer.

Pas de beugelhoek aan om het beste detectie-effect te bereiken.

Zijaanzicht Bovenaanzicht

Installatiemededelingen

Besteed tijdens de installatie aandacht aan het volgende:

1. Monteer de detector op een plaats dichtbij de in- of uitgang

De detector is gericht op het voorkomen van inbraak. Het detecteren van menselijke beweging bij de ingang of uitgang is van cruciaal belang voor de veiligheid.

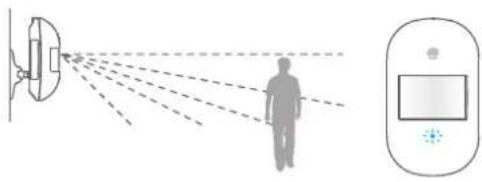

2. Monteer de detector in een juiste hoek

De installatiehoek beïnvloedt de gevoeligheid direct. De gevoeligheid is optimaal als de looprichting haaks op de infraroodrichting staat. Kies de beste locatie en hoek op basis van de feitelijke situatie en het schema voor het detectiebereik.

1. Vermijd bevestiging tegenover glazen ramen of deuren

Sterk licht beïnvloedt de detectiegevoeligheid. Bovendien moeten gecompliceerde situaties worden vermeden, zoals verkeer of een stroom mensen.

1. Vermijd bevestiging tegenover of vlakbij warmtebronnen

Vermijd warmte- en koude bronnen die een vals alarm kunnen veroorzaken, zoals warmte-apparaten, kachels, airconditioning, magnetron en koelkast.

1. Vermijd bevestiging bij bewegende objecten

Bewegende objecten kunnen ook vals alarm veroorzaken. Overigens, als twee detectoren hetzelfde bereik bewaken, pas dan de locaties aan om cross-interferentie te voorkomen.

Stroomvoorziening: DC 3 V (2 x AA 1,5 V alkalinebatterij)

Stroomverbruik standby: < 50 uA

Stroomverbruik alarm: < 11 mA

Detectiebereik: 8m/110°

Zendbereik: < 80 m (open ruimte/geen storing)

Radiofrequentie: 868 MHz

Materiaal behuizing: ABS kunststof

Voorwaarden voor goede werking:

Temperatuur: -10 °C tot +55 °C

Relatieve vochtigheid: < 80% (geen condensatie)

Afmetingen detector (L x B x H): 101,5 x 59,0 x 37,5 mm

Beugelafmetingen (L x B x H): 60 x 29 x 27 mm
