MD2300 PIR - Détecteur de mouvements smanos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	Smanos
Modèle	MD2300 PIR
Dimensions du détecteur (L x l x H)	101,5 x 59 x 37,5 mm
Dimensions du support (L x l x H)	60 x 29 x 27 mm
Alimentation	2 piles AA 1,5 V
Portée de détection	8 m / angle de 110°
Fréquence radio	868 MHz
Distance de transmission	< 80 m (espace dégagé)
Intensité en veille	< 50 μA
Intensité en alarme	< 11 mA
Matériau du boîtier	Plastique ABS
Température de fonctionnement	-10 °C à +55 °C
Humidité relative	< 80 % (sans condensation)
Fonctions principales	Détection infrarouge, compensation automatique de température, résistance aux interférences d'air, alerte SMS en cas de batterie faible, contact anti-sabotage, auto-diagnostic, modes test et économie d'énergie
Indicateur lumineux	Clignotements : continu = autodiagnostic ; 1 fois = intrusion ; 2 fois = fin du mode test ; 1 fois toutes les 3 secondes = batterie faible
Hauteur d'installation recommandée	2 m à 2,5 m du sol
Entretien et nettoyage	Nettoyer la surface du capteur infrarouge avec un chiffon doux et sec. Ne pas toucher directement la lentille.
Conseils de sécurité	Éviter l'installation en face de fenêtres, de sources de chaleur, d'objets mobiles ou de zones à fort passage.
Contenu de l'emballage	Détecteur, support de fixation, adhésif double-face, vis, manuel d'utilisation

FOIRE AUX QUESTIONS - MD2300 PIR smanos

Comment connecter le détecteur au tableau de commande ?

Assurez-vous que le tableau de commande est en mode connexion. Appuyez deux fois sur le bouton de test au dos du détecteur. Le tableau émet un bip pour confirmer la connexion. Si deux bips retentissent, le détecteur était déjà connecté.

Que signifie le clignotement de l'indicateur lumineux ?

Clignotement continu : autodiagnostic. Un clignotement : intrusion détectée. Deux clignotements : fin du mode test, passage en mode économie. Un clignotement toutes les 3 secondes : batterie faible (remplacer les piles).

Quelle est la portée de détection ?

La portée maximale est de 8 mètres avec un angle de 110°. La sensibilité est optimale lorsque le mouvement est perpendiculaire au faisceau infrarouge.

Comment tester le détecteur après installation ?

Appuyez sur le bouton de test au dos. Le détecteur passe en mode test pendant 3 minutes. Déplacez-vous dans la zone de détection et vérifiez que l'indicateur lumineux clignote une fois à chaque mouvement détecté.

Le détecteur peut-il être utilisé avec une centrale d'alarme ?

Oui, il fonctionne sans fil avec un tableau de commande compatible Smanos (fréquence 868 MHz). Il envoie des alertes SMS en cas de batterie faible ou d'intrusion si le tableau le permet.

Quels sont les éléments à éviter lors de l'installation ?

Évitez l'installation en face de fenêtres (lumière intense), de sources de chaleur/froid (radiateurs, climatiseurs), d'objets mobiles (rideaux, ventilateurs) et de zones à fort passage pour réduire les fausses alarmes.

Comment installer le détecteur correctement ?

Montez le support à une hauteur de 2 à 2,5 m. Fixez-le avec les vis ou l'adhésif double-face. Ensuite, emboîtez le détecteur et réglez l'angle pour une couverture optimale (mouvement perpendiculaire au faisceau).

Quel type de piles utiliser et quelle est leur autonomie ?

Utilisez 2 piles AA 1,5 V (alcalines recommandées). L'autonomie dépend de la fréquence des alarmes, mais le détecteur a une consommation veille très faible (< 50 μA). Une notification SMS est envoyée en cas de batterie faible.

Le détecteur dispose-t-il d'une fonction anti-sabotage ?

Oui, un contact anti-sabotage est intégré. Si le boîtier est ouvert en mode normal, une alarme est déclenchée.

Comment entretenir le détecteur ?

Nettoyez régulièrement la surface du capteur infrarouge avec un chiffon doux et sec. Ne touchez pas la lentille avec les doigts. Évitez l'humidité et les températures extrêmes.

MODE D'EMPLOI MD2300 PIR smanos

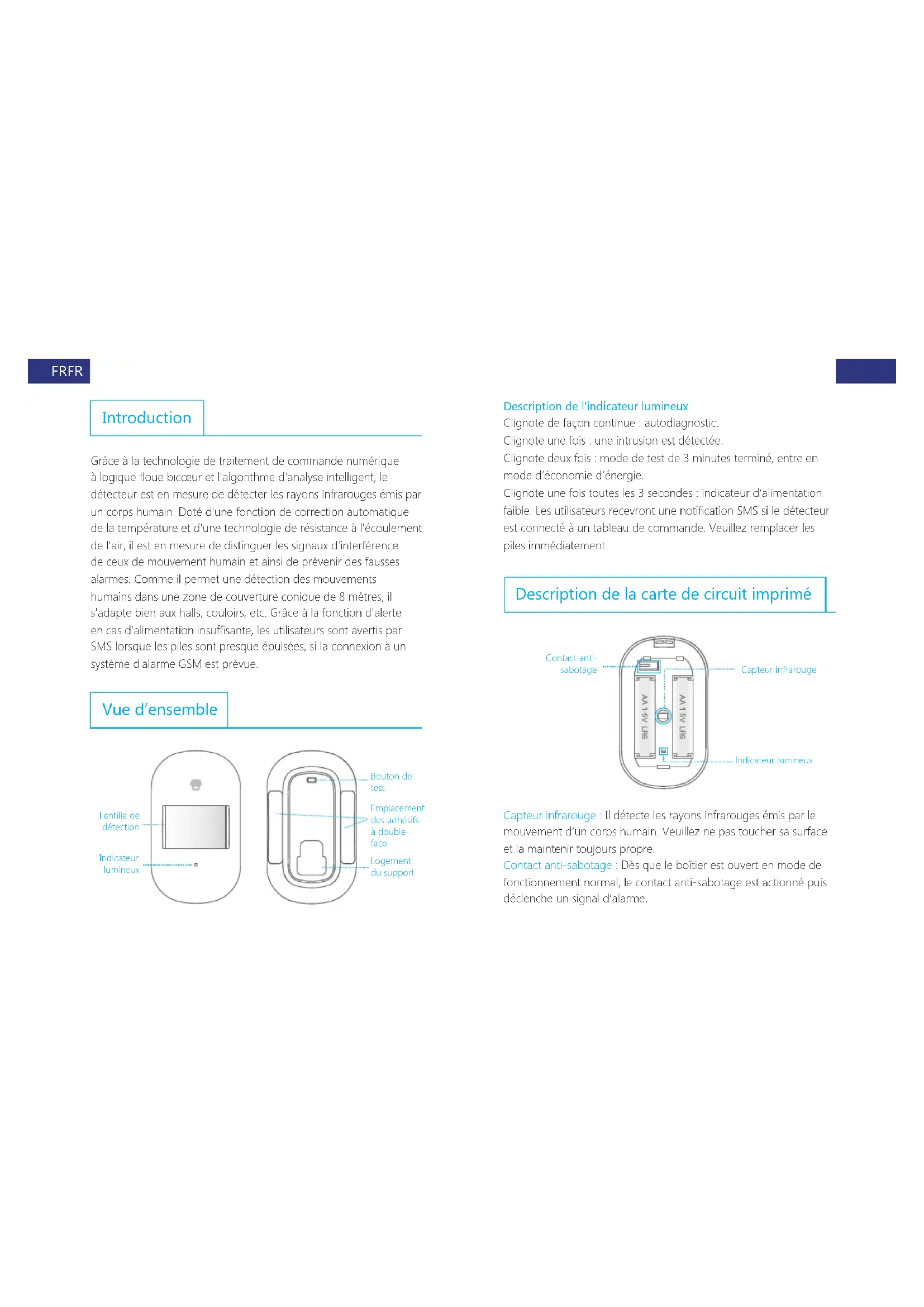

Grâce à la technologie de traitement de commande numérique à logique floue bicœur et l'algorithme d'analyse intelligent, le détecteur est en mesure de détecter les rayons infrarouges émis par un corps humain. Doté d'une fonction de correction automatique de la température et d'une technologie de résistance à l'écoulement de l'air, il est en mesure de distinguer les signaux d'interférence de ceux de mouvement humain et ainsi de prévenir des fausses alarmes. Comme il permet une détection des mouvements humains dans une zone de couverture conique de 8 mètres, il s'adapte bien aux halls, couloirs, etc. Grâce à la fonction d'alerte en cas d'alimentation insuffisante, les utilisateurs sont avertis par SMS lorsque les piles sont presque épuisées, si la connexion à un système d'alarme GSM est prévue.

Vue d'ensemble

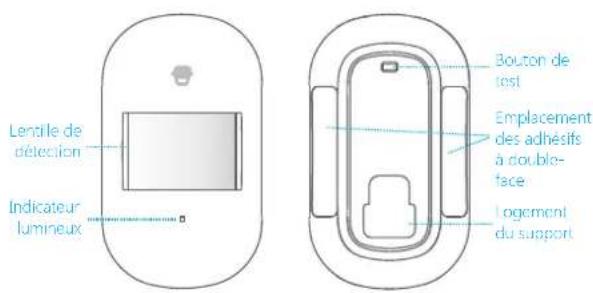

Lentile de détection Indicateur lumneux Bouton de test Emplacement des adhésifs à double- face logementi du support

Description de l'indicateur lumineux

Clignote de façon continue : autodiagnostic.

Clignote une fois : une intrusion est détectée.

Clignote deux fois : mode de test de 3 minutes terminé, entre en mode d'économie d'énergie.

Clignote une fois toutes les 3 secondes : indicateur d'alimentation faible. Les utilisateurs recevront une notification SMS si le détecteur est connecté à un tableau de commande. Veuillez remplacer les piles immédiatement.

Description de la carte de circuit imprimé

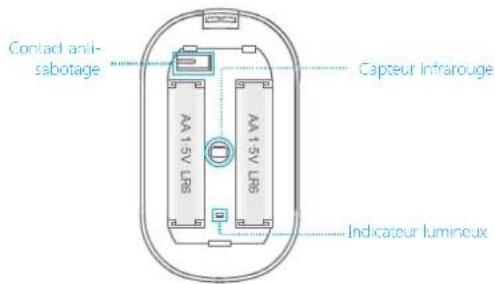

Contact anti-sabotage Capteur Infrarouge AA 15V LRS AA 15V LRS Indicateur lumineux

Capteur infrarouge : Il détecte les rayons infrarouges émis par le mouvement d'un corps humain. Veuillez ne pas toucher sa surface et la maintenir toujours propre.

Contact anti-sabotage : Dès que le boîtier est ouvert en mode de fonctionnement normal, le contact anti-sabotage est actionné puis déclenche un signal d'alarme.

FRFR

Portée de détection

110°

Vue de dessus Vue de côté

0 m 2 m 4 m 6 m 8 m 0 m

Connector le détecteur de mouvement PIR

La connexion du détecteur de mouvement s'effectue par une liaison sans fil entre le détecteur et le tableau de commande.

1. Le tableau de commande doit être activé pour la connexion (pour les détails, veuillez vous reporter au manuel de l'utilisateur correspondant).
2. Appuyez deux fois sur le bouton de test au dos du détecteur, le tableau de commande émettra alors un bip sonore qui indique l'établissement de la connexion.

Remarque : Dans le cas où le tableau de commande émet deux bips sonores, cela signifie que le détecteur a été connecté précédemment.

Mode de fonctionnement

Mode de test

À la fin de l'autodiagnostic, appuyez sur le bouton de test. Le détecteur passe en mode de test et une détection s'effectue toutes les 10 secondes. Après 3 minutes, l'indicateur lumineux clignote deux fois et le détecteur passe en mode d'économie d'énergie.

FRFR

Mode d'économie d'énergie

L'appareil dispose d'une fonction d'économie d'énergie. Si la détection d'un mouvement humain a lieu deux fois en 3 minutes, le détecteur basculera au mode repos et d'économie d'énergie. Dès lors, l'indicateur lumineux ne clignote plus et aucune alarme n'a lieu. En l'absence de mouvement dans les 3 minutes qui suivent, le détecteur revient automatiquement au mode de fonctionnement normal.


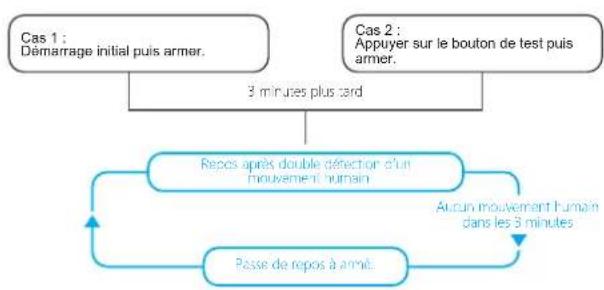

    A["Cas 1: Démarrage initial puis armer."] --> B["3 minutes plus tard"]
    C["Cas 2: Appuyer sur le bouton de test puis armer."] --> B
    B --> D["Repos après double détection d'un mouvement humain"]
    D --> E["Passe de repos à armé."]
    E --> F["Aucun mouvement humain dans les 3 minutes"]
    F --> D

Remarque : Une fois le détecteur en mode repos, assurez vous qu'aucun mouvement humain ne se produil dans les 3 minutes ; sinon, le détecteur reste en mode repos.
En mode repos, il est recommandé de quitter la pièce après avoir armé le système. Faites en sorte qu'il n'y ait aucun mouvement humain dans les 3 minutes. Ensuite, rendez-vous dans la pièce, le système d'alarme se déclenche immédiatement.

Installation

Une fois que vous avez vérifié que le détecteur fonctionne normalement, effectuez les opérations suivantes :

1. Choisir un emplacement d'installation approprié.

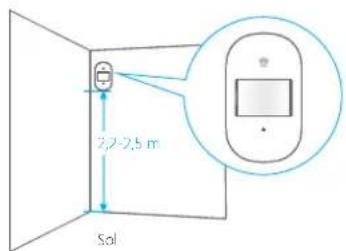

Choisir un emplacement d'installation approprié. Il est recommandé de réaliser le montage à 2 m du sol.

2,2-2,5 m Sol

2. Fixer le détecteur

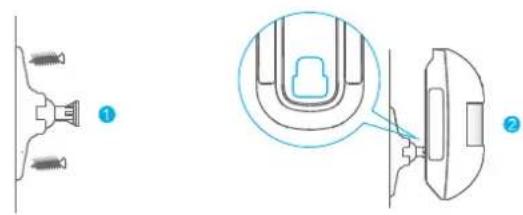

Fixez le support sur le mur avec les vis et montez le détecteur sur le support. Ou encore, collez-le aux coins avec du ruban adhésif double-face.

3. Tester le détecteur de mouvement

Appuyez sur le bouton de test au dos du détecteur. Le mode de test est activé et maintenu pendant 3 minutes. Déplacez-vous dans la zone de détection et observez l'indicateur lumineux. Dès qu'un corps en mouvement est détecté, l'indicateur clignote brièvement.

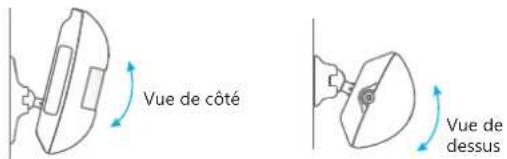

Réglez l'angle du support pour obtenir la meilleure détection possible.

Vue de côté Vue de dessus

Instructions d'installation

Portez une attention particulière aux éléments suivants lors de l'installation :

1. Montez le détecteur près d'une voie d'entrée ou de sortie

Le détecteur est prévu pour empêcher une intrusion. La détection d'un mouvement humain au niveau d'une voie d'entrée ou de sortie est essentielle pour la sécurité.

2. Monter le détecteur avec l'angle correct

L'angle d'installation est crucial pour la sensibilité. La sensibilité est optimale lorsque le sens de déplacement est perpendiculaire au faisceau infrarouge. Choisissez avec soin l'emplacement et l'angle d'installation en fonction de la situation effective et du schéma de la zone de couverture.

1. Éviter une installation en face de portes vitrées ou de fenêtres

Une lumière intense peut compromettre la sensibilité de détection. En outre, des situations complexes, comme la circulation routière, le passage incessant de personnes, doivent aussi être évitées.

1. Éviter l'installation en face ou près de sources de chaleur

Des sources de chaleur ou de froid telles que des unités de chauffage, des radiateurs, un climatiseur, un four à micro-ondes ou un réfrigérateur peuvent causer de fausses alarmes et doivent être évitées.

1. Éviter l'installation face à des objets qui se balancent

Des objets qui se balancent peuvent également causer de fausses alarmes. Par ailleurs, si deux détecteurs couvrent la même zone de détection, choisissez des positions qui évitent une interférence croisée.

Intensité en veille : < 50 μA

Intensité en cas d'alarme : < 11 mA

Portée de détection : 8 m/110°

Distance de transmission : < 80 m (espace dégagé/sans interférences)

Fréquence radio : 868 MHz

Matériau du boîtier : Plastique ABS

Conditions de fonctionnement :

Température: -10 °C \~ +55 °C

Humidité relative : < 80 % (sans condensation)

Dimensions du détecteur (L x l x H) : 101,5 x 59 x 37,5 mm

Dimensions du support (L x l x H) : 60 x 29 x 27 mm
