Produkttyp	Passiver Infrarot-Bewegungsmelder (PIR)
Marke	Smanos
Modell	MD2300 PIR
Abmessungen des Detektors (L x B x H)	101,5 x 59 x 37,5 mm
Abmessungen der Halterung (L x B x H)	60 x 29 x 27 mm
Stromversorgung	2 AA-Batterien 1,5 V
Erfassungsbereich	8 m / Winkel 110°
Funkfrequenz	868 MHz
Übertragungsentfernung	< 80 m (Freifeld)
Ruhestrom	< 50 μA
Alarmstrom	< 11 mA
Gehäusematerial	ABS-Kunststoff
Betriebstemperatur	-10 °C bis +55 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Hauptfunktionen	Infrarot-Erkennung, automatische Temperaturkompensation, Beständigkeit gegen Luftstörungen, SMS-Benachrichtigung bei niedrigem Batteriestand, Sabotagekontakt, Selbstdiagnose, Test- und Energiesparmodi
Leuchtanzeige	Blinken: dauerhaft = Selbstdiagnose; 1 Mal = Eindringen; 2 Mal = Ende des Testmodus; 1 Mal alle 3 Sekunden = Batterie schwach
Empfohlene Installationshöhe	2 m bis 2,5 m über dem Boden
Wartung und Reinigung	Reinigen Sie die Oberfläche des Infrarotsensors mit einem weichen, trockenen Tuch. Berühren Sie die Linse nicht direkt.
Sicherheitshinweise	Vermeiden Sie die Installation vor Fenstern, Wärmequellen, beweglichen Objekten oder stark frequentierten Bereichen.
Lieferumfang	Melder, Befestigungshalterung, doppelseitiges Klebeband, Schrauben, Bedienungsanleitung

Häufig gestellte Fragen - MD2300 PIR smanos

Wie verbinde ich den Melder mit der Zentrale?

Stellen Sie sicher, dass die Zentrale im Verbindungsmodus ist. Drücken Sie zweimal die Testtaste auf der Rückseite des Melders. Die Zentrale gibt einen Piepton zur Bestätigung der Verbindung. Wenn zwei Pieptöne ertönen, war der Melder bereits verbunden.

Was bedeutet das Blinken der Leuchtanzeige?

Dauerhaftes Blinken: Selbstdiagnose. Ein Blinken: Eindringen erkannt. Zwei Blinken: Ende des Testmodus, Wechsel in den Energiesparmodus. Ein Blinken alle 3 Sekunden: Batterie schwach (Batterien ersetzen).

Wie groß ist der Erfassungsbereich?

Die maximale Reichweite beträgt 8 Meter bei einem Winkel von 110°. Die Empfindlichkeit ist optimal, wenn die Bewegung senkrecht zum Infrarotstrahl erfolgt.

Wie teste ich den Melder nach der Installation?

Drücken Sie die Testtaste auf der Rückseite. Der Melder wechselt für 3 Minuten in den Testmodus. Bewegen Sie sich im Erfassungsbereich und prüfen Sie, dass die Leuchtanzeige bei jeder erkannten Bewegung einmal blinkt.

Kann der Melder mit einer Alarmzentrale verwendet werden?

Ja, er arbeitet drahtlos mit einer kompatiblen Smanos-Zentrale (Frequenz 868 MHz). Er sendet SMS-Benachrichtigungen bei niedrigem Batteriestand oder Eindringen, wenn die Zentrale dies unterstützt.

Welche Elemente sollten bei der Installation vermieden werden?

Vermeiden Sie die Installation vor Fenstern (starkes Licht), Wärme-/Kältequellen (Heizkörper, Klimaanlagen), beweglichen Objekten (Vorhänge, Ventilatoren) und stark frequentierten Bereichen, um Fehlalarme zu reduzieren.

Wie installiere ich den Melder richtig?

Montieren Sie die Halterung in einer Höhe von 2 bis 2,5 m. Befestigen Sie sie mit Schrauben oder doppelseitigem Klebeband. Setzen Sie dann den Melder ein und stellen Sie den Winkel für eine optimale Abdeckung ein (Bewegung senkrecht zum Strahl).

Welcher Batterietyp wird verwendet und wie lange ist die Lebensdauer?

Verwenden Sie 2 AA-Batterien 1,5 V (Alkali empfohlen). Die Lebensdauer hängt von der Häufigkeit der Alarme ab, aber der Melder hat einen sehr niedrigen Ruhestrom (< 50 μA). Bei schwacher Batterie wird eine SMS-Benachrichtigung gesendet.

Verfügt der Melder über eine Sabotagesicherung?

Ja, ein Sabotagekontakt ist integriert. Wenn das Gehäuse im normalen Modus geöffnet wird, wird ein Alarm ausgelöst.

Wie pflege ich den Melder?

Reinigen Sie regelmäßig die Oberfläche des Infrarotsensors mit einem weichen, trockenen Tuch. Berühren Sie die Linse nicht mit den Fingern. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

BEDIENUNGSANLEITUNG MD2300 PIR smanos

Mit digitaler Dual-Core-Fuzzy-Logik-Steuerungstechnologie und intelligentem Analysealgorithmus kann der Melder vom menschlichen Körper ausgestrahlte Infrarotstrahlen erkennen. Ausgestattet mit automatischer Temperaturkompensation und Strömungswiderstandstechnologie kann er störende Signale und menschliche Bewegungssignale unterscheiden und so Fehlalarme verhindern. Er kann menschliche Bewegung innerhalb eines Kegels von 8 Metern erkennen und ist geeignet für Anwendungen in Dielen und Fluren etc. Seine Kontrollfunktion für geringe Leistung ermöglicht dem Benutzer bei schwacher Batterie den Empfang einer SMS-Benachrichtigung, wenn das Gerät an ein GSM-Alarmsystem angeschlossen ist.

Übersicht

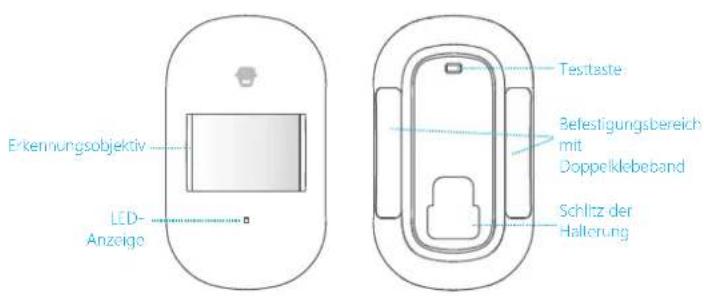

Erkennungsobjektiv LED Anzeige Testtaste Befestigungsbereich mit Doppelklebeband Schlitz der Halterung

LED-Anzeige

Kontinuierliches Blinken: Selbsttest.

Einmaliges Blinken: Eindringen wird erkannt.

Zweimaliges Blinken: 3-minütiger Testmodus ist abgeschlossen,

Wechsel in den Energiesparmodus.

Einmaliges Blinken alle 3 Sekunden: Anzeige für niedrigen

Batteriestand. Benutzer erhalten SMS-Benachrichtigung, wenn der

Melder an das Bedienfeld angeschlossen ist. Bitte tauschen Sie sofort die Batterien.

PCB-Layout

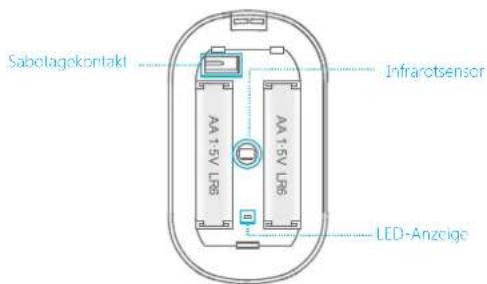

Sabolagekontakti AA 1.5V LRS AA 1.5V LRS Infrachtsensor LED-Anzeige

Infrarotsensor: Erkennt die vom menschlichen Körper verursachte Infrarotstrahlung. Bitte berühren Sie nicht die Oberfläche und halten Sie sie stets sauber.

Sabotagekontakt: Sobald das Gehäuse im Arbeitsmodus geöffnet wird, wird der Sabotagekontakt ausgelöst und ein Alarmsignal generiert.

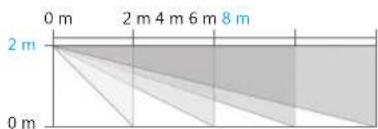

Erfassungsbereich

110°

Draufsicht Seitenansicht.

0 m 2 m 4 m 6 m 8 m 2 m 0 m

Anschließen des PIR-Bewegungsmelders

Das Anschließen des PIR-Bewegungsmelders besteht aus dem Aufbau einer drahtlosen Verbindung mit dem Bedienfeld.

1. Das Bedienfeld tritt in den Verbindungszustand (Einzelheiten finden Sie in der zugehörigen Bedienungsanleitung).

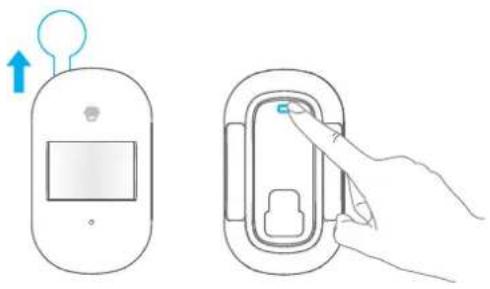

2. Drücken Sie zweimal die Test-Taste auf der Rückseite des Melders und das Bedienfeld gibt einen Signalton aus und zeigt eine erfolgreiche Verbindung an.

Hinweis: Wenn das Bedienfeld nach der oben beschriebenen Aktion zwei Signaltöne ausgiot, bedeutet das, dass der Melder zuvor schon angeschlossen wurde.

Arbeitsmodus

Testmodus

Drücken Sie nach dem Selbsttest die Testtaste; der Melder tritt in den Testmodus und erkennt alle 10 Sekunden. Nach 3 Minuten blinkt die LED-Anzeige zweimal und der Melder wechselt in den Energiesparmodus.

DEDE

Energiesparmodus

Das Produkt ist energiesparend ausgelegt. Wenn der Melder zweimal in 3 Minuten menschliche Bewegung erkennt, wechselt er in den Schlafzustand, um Energie zu sparen. Dabei blinken die LED nicht und es ertönt kein Alarm. Ohne Bewegung in den nächsten 3 Minuten schaltet der Melder automatisch in den Arbeitszustand zurück.

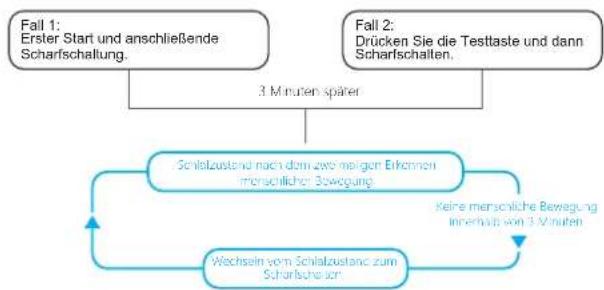


Hinweis: Wenn der Melder im Schlafzustand ist, stellen Sie sicher, dass es 3 Minuten lang keine menschliche Bewegung gibt, ansonsten bleibt der Melder im Schlafzustand. Im Schlafzustand wird empfohlen, dass Sie den Raum nach dem Scharfschaften vorlassen. Stellen Sie sicher, dass es 3 Minuten lang keine menschliche Bewegung gibt. Gehen Sie danach in den Raum und das System gibt sofort Alarm.

Installation

Nachdem sichergestellt ist, dass der Melder normal arbeitet, gehen Sie folgendermaßen vor:

1. Wählen des geeigneten Einbauorts

Wählen des geeigneten Einbauorts. Es wird empfohlen, die Montage in einer Höhe von 2 m über dem Boden vorzunehmen.

2,2-2,5 m Boden

2. Befestigen des Melders

Befestigen Sie die Halterung an der Wand mit Schrauben und befestigen Sie den Melder an der Halterung. Wahlweise kann die Befestigung mit doppelseitigen Klebebändern erfolgen.

3. Testen des PIR-Bewegungsmelders

Drücken Sie die Test-Taste an der Rückseite. Der Melder wechselt für 3 Minuten in den Testmodus. Betreten Sie den Erkennungsbereich und achten Sie auf die LED-Anzeige. Wenn Körperbewegung erkannt wird, leuchtet die LED einmal.

Passen Sie den Winkel der Halterung an, um den besten Erkennungseffekt zu erzielen.

Seitenansicht Draufsicht

Installationshinweise

Achten Sie auf Folgendes während der Installation:

1. Montieren Sie den Melder in einer Position in der Nähe des Ein- oder Ausgangs

Der Melder soll Eindringen verhindern. Die Erfassung menschlicher Bewegung am Eingang oder Ausgang ist entscheidend für die Sicherheit.

2. Montieren Sie den Melder in einem geeigneten Winkel

Der Einbauwinkel beeinflusst direkt die Empfindlichkeit. Die Empfindlichkeit ist optimal, wenn die Gehrichtung senkrecht zur Infrarotrichtung ist. Wählen Sie optimale Lage und Winkel je nach aktueller Situation und entsprechend dem Diagramm zum Erfassungsbereich.

1. Vermeiden Sie die Ausrichtung auf Fenster und Glastüren

Starkes Licht stört die Empfindlichkeit der Erfassung. Darüber hinaus sollten auch komplizierte Situationen wie Verkehrsfluss und Menschenströme vermieden werden.

1. Vermeiden Sie die Ausrichtung auf oder die Platzierung in der Nähe von Wärmequellen

Wärme- und Kältequellen wie Wärmeabsauganlagen, Heizungen, Klimaanlage, Mikrowelle, Kühlschrank können zu Fehlalarmen führen und sollten vermieden werden.

1. Vermeiden Sie die Ausrichtung auf bewegliche Objekte

Bewegliche Objekte können auch Fehlalarme auslösen. Wenn zwei Melder denselben Bereich abdecken, passen Sie die Positionen an, um gegenseitige Störungen zu vermeiden.

Erfassungsbereich: 8 m/110°

Übertragungsdistanz: < 80 m (offener Bereich/keine Störungen)

Funkfrequenz: 868 MHz

Gehäusematerial: ABS-Kunststoff

Betriebszustand:

Temperatur: -10 °C - +55 °C

Relative Luftfeuchtigkeit: <80 % (nicht-kondensierend)

Abmessungen des Melders (L x B x H): 101,5 x 59 x 37,5 mm

Abmessungen der Halterung (L x B x H): 60 x 29 x 27 mm

FRFR

Introduction

Energiebesparende modus
