BEDIENUNGSANLEITUNG MD7000 PIR smanos
Der Melder faktioniert auf Basis der Erkennung des Infrarot-Spektrums des menschlichen Körpers. Wenn sich ein Menschen im Erkennungsbereich bewegt, empfängt der Melder das Signal und leitet es nach Vergroßerung an einen Mikroprozessor weiter. Der Mikroprozessor verarbeitet das Infrarotsignal weiter, sendet nach entsprechender Berechnung ein Funksignal an das drahtlose Bedienfeld und bildet so ein Sicherheitsystem. Das Produkt eignet sich zum Einsatz in Banken, Lagerhäusern und Wohnobjekten etc.
Merkmale
Präzise Erkennung
360^ -Erkennung, kein toter Winkel
Automatische Temperaturkompensation und Anti
Verwirbelungstechnologie
Fehlalarm-Prävention
Digitale Dual-Core-Fuzzy-Logik-Infrarot-Steuerungstechnologie
Effektive Unterscheidung von Störsignalen und Signalen von
Körperbewegungen durch intelligente Analyse
Platzsparend
Deckemontage mit weniger Platzbedarf
Integrier in die Einrichtung, geeignet fur luxuriöse Räumlichkeiten
Energiesparen
Energiesparmodus ermöglicht 1 Jahr lang Bereitschaftsbetrieb
DEDE
Produktübersicht
- Testtaste
- Erkennungsbobjektiv
- LED-Anzeige
- Montageplatte
PCB-Layout
Infrarotsensor: Erkennung des Infrarot-Spektrums des menschlichen Körpers, Berühren Sie die Oberfläche nicht mit der Hand und halten Sie sie sauber.
LED-Anzeige
Die LED-Anzeige kann durch Festlegen der Jumper aktiviert oder deaktiviert werden. Siehe „PCB Layout" oben.
Kontinuierliches Blinken: Im Selfsttest
Einmaliges Blinken: Eindringling wird erkannt
Zweimaliges Blinken: Testmodus ist abgeschlossen, Wechsel in den Energiesparmodus.
Einmaliges Blinken alle 3 Sekunden: Schwache Batterie,itte tauschen Sie sofort die Batterien.

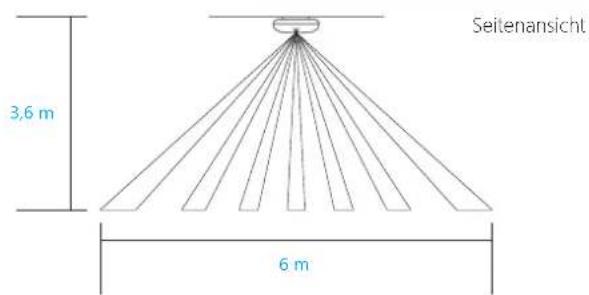

Erfassungsbereich
DEDE
Draufsicht
Verwendung
Entfernen Sie den Aktivierungsstreifen der Batterie, um die Batterien zu aktivieren. Der Wechsel in den Betriebszustand erfolgt nach einem einminütigen Selftest.
Arbeitsmodus
Testmodus: Drucken Sie die Testtaste, der Sensor tritt in den Testmodus und erkennt alle 10 Sekunden. Nach 3 Minuten blinkt die LED zweimal und der Sensor wechseln in den Energiesparmodus.
Energiesparmodus: Wenn der Sensor im Betriebszustand zweimal innerhalb von 3 Minuten ausgelost wird, wechselt er in den Schlafmodus, um Energie zu sparen. Ohne Bewegung in den nachsten 3 Minuten wechselt der Sensor in den Betriebszustand zurück.
Installation und Hinweis
Wahlen Sie eine geeignete Position und befestigen Sie die Montageplatte mit Schrauben an der Decke, Befestigen Sie den Melder auf der Montageplatte im Uhrzeigersinn. Es wird empfohlen, die Montage in einer Höhe von 2,5-5 Metern über dem Boden vorzunehmen.
Halten Sie den Melder von Klimaanlage, elektronischen Ventilator, Kühlschrank, Ofen, Heizung oder anderen Objekten fern, die schnelle Temperaturänderungen verursichen.
Vermeiden Sie die Montage unter direkter Sonneneinzahlung sowie alle Objekte, die das Objektiv blockieren, um nicht den Erkennungseffekt zu beeinflussen.
DEDE
Test (Gehtest)

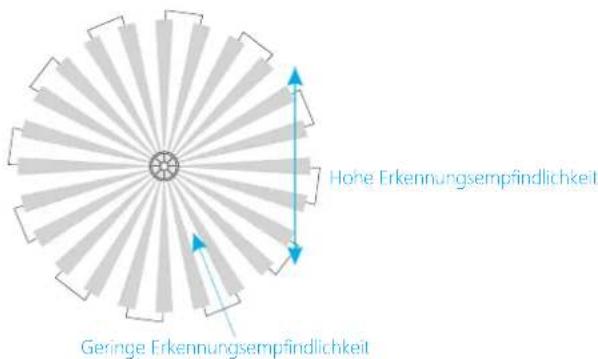

Schalten Sie nach der Installation den Melder ein. Drücken Sie nach dem 1-minütigen Selfstest die Testtaste, gehen Sie in den Erkennungsbereich und Überschreiben Sie das Infrarot-Spektrum (siehe unter stehendes Diagramm). Beobachten Sie die LED-Anzeige, um sicherzustellen, dass sie Funktioniert. Die LED-Anzeige blinkt einmal, wenn Körperbewegung erkannt wird.
Anschlieben des Bedienfelds
Wenn sich das Bedienfeld im Verbindungsstatus befindet, drücken Sie die Testtaste zweimal, um ein Funksignal zu senden. Nach dem Empfang des Signals durch das Bedienfeld ist ein Signalton zu horen, der bedeutet, dass die Verbindung erfolgreich war.
Schalten Sie das System scharf und losen Sie den Melder erneut aus. Das Bedienfeld erzeugt sofort einen Alarm. Dies bedeutet, dass der Melder erfolgreich mit dem Bedienfeld verbunden wurde.
Technische Daten
Stromversorgung: DC 3 V (AA LR6 1,5 V Batterie x 2 St.)
Statischer Strom: < 50 A
Alarmstrom: < 9.5 m A
Montagehöhe: 2.5-6 m
Erkennungsbereich: 6 m (bei Montagehöhe 3,6 m)
Übertragungsdistanz: <80 m (im offenen Gebiet)
Funkfrequenz: 868 MHz
Gehausematerial:PC+ABS-Kunststoff
Betriebszustand:
Temperatur: 0^ +55^
Relative Luftfeuchigkeit: <80% (nicht-kondensierend)
Abmessungen des Melders (L x B x H): 90 x 90 x 36,8 mm
Abmessungen der Montageplatte (L x B x H): 56 x 56 x 8 mm
