MD7000 PIR - Bewegingsdetector smanos - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze infrarood bewegingsdetector
Merk	Smanos
Model	MD7000 PIR
Voeding	3 V DC (2 AA/LR6 1,5 V batterijen)
Statisch verbruik	< 50 μA
Verbruik bij alarm	< 9,5 mA
Detectiebereik	6 m diameter (op 3,6 m hoogte)
Detectiehoek	360°
Transmissieafstand	< 80 m (in open gebied)
Radiofrequentie	868 MHz
Behuizingsmateriaal	Kunststof PC + ABS
Afmetingen detector	90 x 90 x 36,8 mm
Afmetingen montageplaat	56 x 56 x 8 mm
Bedrijfstemperatuur	0 °C tot +55 °C
Relatieve luchtvochtigheid	< 80 % (niet condenserend)
Montage type	Aan plafond, aanbevolen hoogte 2,5 tot 5 m
Hoofdfuncties	Digitale infrarooddetectie, dubbele kern fuzzy logic, automatische temperatuurcorrectie, voorkomen van valse alarmen
Energiebesparingsmodus	Standby autonomie tot 1 jaar
Onderhoud	Reinig de lens met een zachte doek; raak het sensoroppervlak niet aan
Veiligheid	Vermijd installatie in de buurt van warmtebronnen of tocht
Lichtindicator	Knipperingen voor zelftest, inbraak, testmodus, lege batterijen

Veelgestelde vragen - MD7000 PIR smanos

Hoe installeer ik de MD7000 PIR detector?

Bevestig de montageplaat aan het plafond met de meegeleverde schroeven, op een hoogte tussen 2,5 en 5 meter. Klik vervolgens de detector vast door hem met de klok mee te draaien. Verwijder de isolatiestrip van de batterijen om hem van stroom te voorzien.

Hoe schakel ik naar de testmodus?

Druk kort op de testknop. De detector knippert een keer bij elke detectie gedurende 3 minuten en schakelt daarna automatisch terug naar de energiebesparingsmodus.

Wat is de levensduur van de batterijen?

In de energiebesparingsmodus kan de levensduur tot 1 jaar bedragen. Gebruik twee AA 1,5 V alkalinebatterijen.

Hoe verbind ik de detector met het alarmcentrale?

Zet de centrale in de aanleermodus (raadpleeg de handleiding). Druk tweemaal op de testknop van de detector: er wordt een RF-signaal verzonden. De centrale geeft een pieptoon ter bevestiging van de verbinding.

Wat te doen als de lichtindicator elke 3 seconden knippert?

Dit betekent dat de batterijen bijna leeg zijn. Vervang ze onmiddellijk door twee nieuwe AA-batterijen.

Veroorzaakt de detector valse alarmen?

De MD7000 PIR beschikt over dubbele kern fuzzy logic-technologie en thermische compensatie om menselijke bewegingen te onderscheiden van verstoringen (dieren, temperatuurwisselingen). Installeer hem uit de buurt van airconditioners, radiatoren en andere warmtebronnen.

Wat is het detectiebereik?

Het bereik is 6 meter in diameter bij een installatiehoogte van 3,6 meter. De detectie is 360° zonder dode hoeken.

Kan ik het indicatielampje uitschakelen?

Ja, het lampje kan worden in- of uitgeschakeld via een jumper op de printplaat. Raadpleeg het schema in de handleiding om deze te vinden.

Hoe test ik de juiste werking na installatie?

Druk op de testknop en loop vervolgens door het dekkingsgebied terwijl u de infraroodstralen kruist. De lichtindicator knippert bij elke detectie. Controleer ook of de centrale het signaal ontvangt.

Wat zijn de installatievoorzorgsmaatregelen?

Vermijd direct zonlicht en objecten die de lens blokkeren. Houd de detector uit de buurt van apparaten met snelle temperatuurswisselingen (airconditioners, ventilatoren, koelkasten, ovens). Monteer hem op een hoogte van 2,5 tot 5 meter.

GEBRUIKSAANWIJZING MD7000 PIR smanos

De detector werk op basis van het detecteren van het menselijkke infraroodspcfrum. Wanneer iemand binnen het bereik beweegt, ontvangt de detector het signal en voert het na vergroting in de microprocessor in. De microprocessor blijft infrarode signalen analyseren en stuurt na berekeningen draadloos een signalaar het draadloze bedieningsspaneel, aidus een beveiligingsystem vormend. Het product kan in banken, magazijnen, woningen enz, worden toegepast.

Kenmerken

Detectienauwkeurigheid

360^ detectie, geen dode hoek

Automatische temperatuurcompensatie en anti-turbulentie technologie

Voorkomen van vals alarm

Digitale dual-core fuzzy logic infrarode processtechnologie Onderscheidt door intelligente analyse op efectieve wijze stoorsignalen van de beweging van het menselijk lichaam

Ruiimtebesparend

Aan het plafond gemonteerd, neemt weinig ruimte in Geintegreerd in de kamerdecoratie, geschikt voor luxe panden

Energiebesparend

Aanbevolen energiebesparende modus maakt 1aar stand-by mogelijk

NLNL

Productoverzicht

1. Testknop
   2.Detectielens
2. LED-indicator
3. Montageplaat

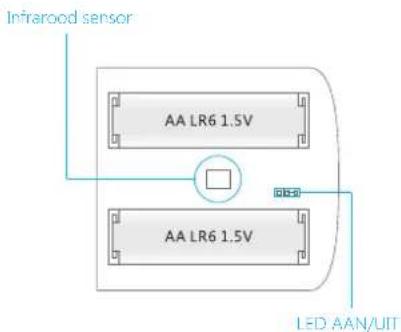

Overzicht binnenzijde

Infrarood sensor: Detectoren van het infrarood'spectrum van het menselijke lichaam. Raak het oppervlak Niet met de hand aan en houd het schoon.

LED-indicatie

De LED-indicator kan worden in- of uitgeschakeld door het instellen van jumpers. Zie "BinnenNZijde" hiernaast.

Continu knipperen: In de zelftest-modus

Knippert een keer: Indringer wordt gedeteerd

Knippert twee keer: Testmodus is voltooid,kommen in de

energiebesparende modus.

Knippert elke 3 seconden: Lage batterijspanning, verwang

onmiddelijk de batterijen.

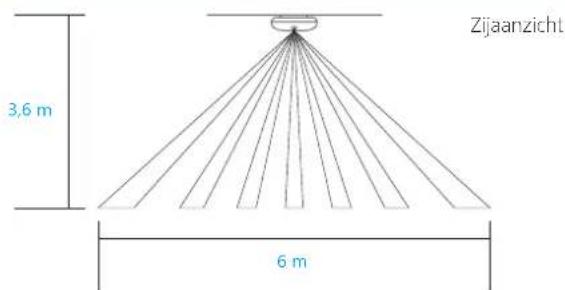

Detectiebereik

NLNL

Bovenaanzicht

360^

Gebruik

Verwijder de activeringsstrip van de batterij om batterijente activeren. Na een zelftest van 1 minuut gaat het in de werkingsmodus.

Werkingsmodus

Testmodus: Druk op de testknop. De sensor komt dan in de testmodus en detecteert elke 10 seconden een keer. Na 3 minutes knippert de LED tweemaal en de sensor kommt in de energiebesparende modus.

Energiebesparende modus: Als de sensor in werkingsmodus staat en tweekee binnen 3 minuten wordt geactiveerd, za het overgaan in de scaapstand om energie te besparen. Als er binnen de volgende 3 minuten geen beweging is, za de sensor terugkeren in de werkingsmodus.

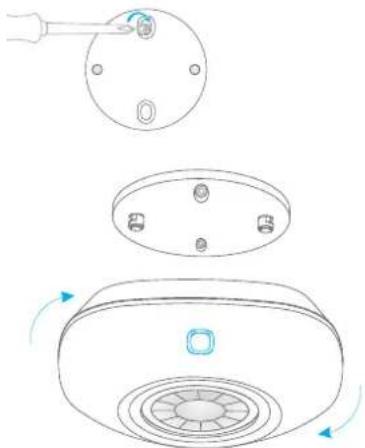

Installatie en opmerking

Kies een geschikte plaat en bevestig de montageplaat met schroeven aan het plafond. Zet de detector in de klokrichting vast op de montageplaat. Aanbevolen wordt het op een hoogte van 2,5 tot 5 meter boven de grond te monteren.

Houd de detector uit de buurt van de airconditioning, elektronische ventilator, koelkast, oven, verwarming of andere voorwerpen die slel veranderende temperaturen verzoorzaken.

Vermijd montage direct in het zonlicht of bij voorwerpen die zich voor de lens bevinden, om zo de detectie Niet te beinvoeden.

NLNL

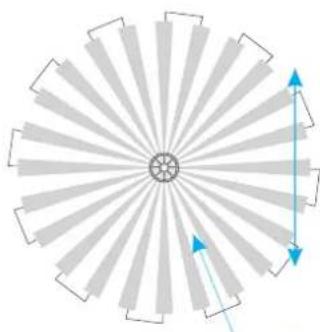

Testen (looptest)

Zet na de installmentie de detector aan. Druk na de zelftest van 1 minuut op de testknop, loop in de detectierange door het infrarode spectrum (zie onderstaande tekening) en kijk maar de LED-indicator om te controleren of het werkt. De LED-indicator zal een koer knipperen wonneer hij lichaamsbeweging detecteert.

Hoge detectiegevoeligheid
Lage detectiegevoeligkeit

Verbinden met het bedieningspaneel

Als het bedieningspaneel in de verbindingsmodus is, druk dan twee koer op de testknop om een draadloos signaal te sturen. Als het paneel een signaal ontvangt, maar het een pieptoon horen, wat betekent dat de verbinding succesvolis.

Schakel het systeme in en activeer opnieuw de detector. Het panel zal onmiddelijk alarm slaan. Dit betekent dat de detector met succes met het bedieningspaneel is verbonden.

Specifications

Stroomvoorziening: DC 3 V (AA LR6 1,5 V x 2 stucks)

Stroomverbruik statisch: < 50 uA

Stroomverbruik alarm: < 9.5mA

Installatiehoogte:2,5-6m

Detectiebereik: Diameter 6 m (als de installmentehooge 3,6 m is)

Zendbereik: < 80m (in open veld)

Radiofrequency:868MHz

Materialiaal behuizing: PC en ABS kunststof

Voorwaarden voor goede werking:

Temperatuur: 0^ tot +55^

Relativie vochtigkeit: < 80% (geen condensatie)

Afmetingen detector (L x B x H): 90 x 90 x 36,8 mm

Afmetingen montageplaat (L x B x H): 56 x 56 x 8 mm
