MANUALE UTENTE SS2800 smanos

La sirena stroboscopica wireless per esterni serve a scoraggiare gli intrusi, suonando quando riceve il segnale wireless dalla centrale o dai sensori. È possibile connettere più sirene stroboscopiche wireless alla stessa centrale per un maggior effetto deterrente. Se la sirena è connessa alla centrale come accessorio, quando il sistema viene attivato la sirena suona e il LED lampeggia una volta. Se la sirena viene usata come centrale di allarme autonoma ed è collegata ad accessori come il telecomando, un contatto per porta/finestra, un sensore di movimento PIR e così via, ogni volta che un sensore viene attivato la sirena suona e il LED lampeggia una volta.

Panoramica del prodotto

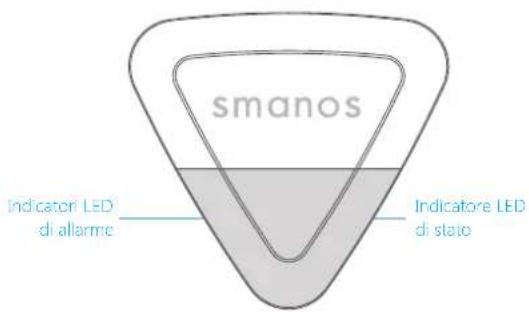

Vista anteriore

smanos Indicator LED di allarme Indicator LED di stato

Indicazione LED di stato

Stato LED
Inserimento/modalità casa Un lampeggio ogni 5 secondi
Disinserimento Nessuna indicazione luminosa
Nessun disinserimento dopo l'allarme	Un lampeggio ogni 2 secondi per 2 ore

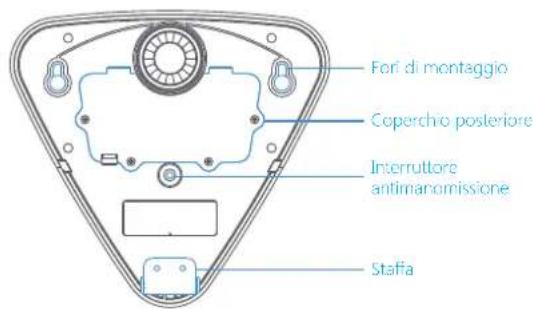

Vista posteriore

Fori di montaggio Coperchio posteriore Interruttore antimanomissione Staffa

ITIT

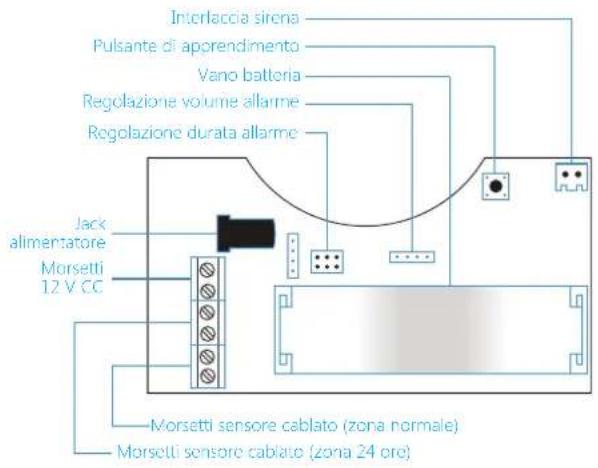

Layout circuito stampato

Interlaccia sirena Pulsante di apprendimento Vano batteria Regolazione volume allarme Regolazione durata allarme Jack alimentatore Morsetti 12 V CC Morsetti sensore cablato (zona normale) Morsetti sensore cablato (zona 24 ore)

Configurazione ponticelli

Regolare il volume e la durata dell'allarme sulla scheda a circuito stampato.

Regolazione volume allarme

Impostazione predefinita

Nota: Quando la sirena è collegata alla centrale, suonerà al volume preimposiato, anche se la centrale è in modalità "audio disattivato". L'obiettivo è avvisare i vicini ed evitare un'intrusione. Se la centrale è in modalità disinserimento/inserimento silenzioso, la sirena verrà disinserita e inserita in modo silenzioso. Anche quando la sirena è in modalità "audio disattivato", i segnali acustici di inserimento e disinserimento rimangono attivi.

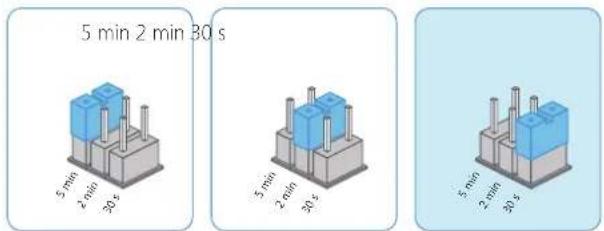

Regolazione durata allarme

5 min 2 min 30 s 5 min 2 min 30 s 5 min 2 min 30 s 5 min 2 min 30 s

Impostazione predefinita

Funzionamento come sirena wireless

Per funzionare come sirena wireless, la sirena deve essere connessa alla centrale in anticipo, in modalità wireless. Quando la centrale è in stato di allarme la sirena suona e la luce stroboscopica lampeggia per scoraggiare gli intrusi.

Connessione alla centrale

Premendo il pulsante di apprendimento per 0,5 secondi, la sirena emette un segnale acustico e passa allo stato di connessione.

Premendo il pulsante [SOS] o [Inserimento ♦ della centrale, la sirena wireless e la centrale vengono connesse, dopo che la sirena emette un segnale acustico.

Nota: Quando la sirena è connessa, premere di nuovo il pulsante di apprendimento per uscire. La sirena ermette un segnale acustico. Durante la connessione alla centrale, non attivare altri sensori per evitare interferenze.

Disconnessione

Tenere premuto il pulsante di apprendimento finché vengono emessi 2 segnali acustici per disconnettere la centrale e la sirena.

Funzionamento come centrale di allarme autonoma

Quando funziona come centrale di allarme autonoma, la sirena deve essere previamente collegata a dei sensori wireless o cablati. Quando rileva un'intrusione la sirena suona e la luce stroboscopica lampeggia per scoraggiare gli intrusi.

Connessione di un accessorio: premere il pulsante di apprendimento sulla sirena e attivare l'accessorio una volta. La connessione è stata stabilita correttamente se la sirena emette un segnale acustico.

Morsetti cablati

La sirena è provvista di morsetti cablati per l'alimentazione e i sensori. È sufficiente collegare la linea di alimentazione o i sensori cablati ai morsetti corrispondenti. Rispettare la polarità.

Alimentazione: 12 V CC

Zona (modalità zona normale): Quando un sensore in modalità zona normale viene attivato, il sistema passa immediatamente allo stato di allarme.

Zona 24 (modalità zona 24 ore): Quando un sensore in modalità zona 24 ore viene attivato, il sistema passa immediatamente allo stato di allarme indipendentemente dalla situazione in cui si trova. I rilevatori di fumo, di gas e di raggi infrarossi sono configurati in modalità 24 ore.

Modalità installazione

La modalità installazione consente di smontare o rimontare la sirena senza attivare l'interruttore antimanomissione. In questo modo non si disturbano le persone.

① Premere continuamente il pulsante [Disinserimento ②] sul telecomando per 3 volte: la sirena passa alla modalità di installazione dopo aver emesso un lungo segnale acustico. Ogni sensore o interruttore antimanomissione attivato in modalità di installazione non farà suonare la sirena ma provocherà 3 segnali acustici.
② Premendo il pulsante [Inserimento 1]; la sirena uscirà dalla modalità di installazione dopo aver emesso un lungo segnale acustico. La sirena esce dallo stato di connessione anche se non si effettua alcuna operazione per 10 minuti.

Installazione

Completare la configurazione del sistema sulla scheda a circuito stampato e passare alla modalità installazione prima di procedere all'installazione.

① Trattenere la mascherina di posizionamento in posizione, quindi applicare la livella alla mascherina per controllare e regolare la posizione.
② Inserire due viti nei fori superiori.
③ Montare la staffa nei fori inferiori e serrare le viti.
④ Strappare la mascherina di posizionamento.
⑤ Fissare la sirena alla parete, serrare la vite e verificare che la sirena sia posizionata correttamente.

Maschering di posizion amento Livella

Accedere allo stato di connessione attraverso il telecomando

Questa funzione consente di collegare gli accessori appena acquistati senza smontare la sirena dalla parete.

Quando la sirena è in modalità di installazione, premere continuamente [Inserimento casa] sul telecomando per 3 volte: la sirena passa allo stato di connessione dopo aver emesso un lungo segnale acustico. La sirena uscirà dallo stato di connessione se non si effettua alcuna operazione per 15 secondi.

Specifiche

Alimentazione: 12 V CC, 500 mA

Batteria tampone:

Batteria al litio ricaricabile da 3,7 V - 1.800 mAh tipo 18650

Assorbimento massimo: < 350 mA

Assorbimento in standby: < 15 mA

Distanza di ricezione: < 80 m (in campo aperto)

Condizioni di funzionamento

Temperatura: -10 °C \~ +55 °C

Umidità relativa: < 80% (senza condensa)

Volume massimo sirena: 105 dB

Autonomia in standby: < 7 giorni

Frequenza radio: 868 MHz

Materiale alloggiamento esterno: PC+ ABS, ANTI-UV

Protezione IP: IP54

Dimensioni (A x L x P): 245,2 x 227,5 x 72,4 mm
