SS2800 - Alarme sonora sem fio smanos - Manual de utilização gratuito

Marca	smanos
Modelo	SS2800
Tipo de produto	Alarme sonoro sem fio
Alimentação	12 V CC 500 mA (com bateria de reserva de íon de lítio 18650 3,7 V 1800 mAh)
Consumo máximo em alarme	< 350 mA
Consumo estático	< 15 mA
Alcance sem fio	< 80 m (em área aberta)
Frequência de rádio	868 MHz
Volume sonoro máximo	105 dB
Dimensões (C × L × A)	245,2 × 227,5 × 72,4 mm
Material da caixa	PC+ABS anti-UV
Índice de proteção	IP54
Condições de funcionamento	-10 °C a +55 °C, umidade relativa < 80 %
Bateria de reserva	Íon de lítio recarregável 18650, 3,7 V, 1800 mAh
Autonomia da bateria em espera	< 7 dias
Funções principais	Sirene estroboscópica externa sem fio, modo autônomo ou conectado a um painel de controle, ajuste de volume e duração do alarme, contato antissabotagem, modo de instalação
Conexões	Sem fio 868 MHz, terminais com fio para alimentação 12 V CC e sensores (zona normal e 24 h)
Indicadores luminosos	Indicador de status: piscando em armado/modo casa, apagado em desarmado, piscando rápido após alarme
Instalação	Fixação na parede com gabarito e nível de bolha fornecidos, modo de instalação para evitar disparos acidentais
Conteúdo da embalagem	Sirene SS2800, gabarito de instalação, nível de bolha, parafusos, manual de instruções

Perguntas frequentes - SS2800 smanos

Como conectar a sirene SS2800 a um painel de controle?

Pressione o botão de aprendizado da sirene por 0,5 segundo até ouvir um bipe. Em seguida, no painel de controle, pressione a tecla [SOS] ou [Armar] (ou via aplicativo se não houver botão físico). Um bipe confirma a conexão.

Como ajustar o volume da sirene?

O volume é ajustado na placa de circuito impresso usando um jumper de três posições: ALTO, SILENCIOSO, BAIXO. A posição padrão é ALTO.

Como ajustar a duração do alarme?

A duração do alarme também é ajustada na placa de circuito impresso por um jumper. As opções são predefinidas; consulte o manual para as posições exatas.

A sirene pode funcionar sem painel de controle?

Sim, pode ser usada como dispositivo de alarme autônomo conectando-a diretamente a acessórios sem fio (controle remoto, detectores) ou a sensores com fio através dos terminais.

Como desconectar a sirene do painel de controle?

Mantenha pressionado o botão de aprendizado até ouvir 2 bipes. A sirene é então desconectada.

Qual é o alcance da comunicação sem fio?

O alcance máximo é de 80 metros em área aberta. Objetos podem reduzir essa distância.

Como instalar a sirene na parede?

Use o gabarito de instalação e o nível de bolha fornecidos. Coloque o gabarito, marque os furos, perfure, insira as buchas, aparafuse o suporte e fixe a sirene. Ative primeiro o modo de instalação para evitar alarmes falsos.

O que fazer se a sirene não tocar durante um alarme?

Verifique a alimentação (adaptador de parede 12 V e bateria de reserva), o ajuste de volume (não na posição silencioso) e a conexão correta com o painel de controle ou acessórios. Se o problema persistir, entre em contato com o suporte.

Como trocar a bateria de reserva?

Abra a tampa traseira, localize o compartimento da bateria 18650, substitua-a por uma bateria de íon de lítio recarregável com as mesmas especificações (3,7 V, 1800 mAh). Respeite a polaridade.

A sirene é resistente às intempéries?

Sim, o índice de proteção IP54 a protege contra respingos de água e poeira, mas não foi projetada para ser submersa.

MANUAL DE UTILIZADOR SS2800 smanos

Corriente estática: < 15 mA

A sirene externa com luz estroboscópica sem fios serve para dissuacir intrusos, tocando quando recebe um sinal sem fios da central ou dos sensores ligados. Podem ser ligadas mais sirenes com luz estroboscópica sem fios à mesma central para reforçar o efeito de dissuasão. A sirene soa e os seus indicadores luminosos piscam uma vez quando é ligada à central como periférico e o sistema é accionado. Quando a sirene actua como central de alarme autónoma e está ligada a periféricos, tais como controlos remotos, contactos de portas/janelas, detectores de movimento PIR, etc., toca e os seus indicadores luminosos piscam quando qualquer um dos sensores é accionado.

Apresentação do produto

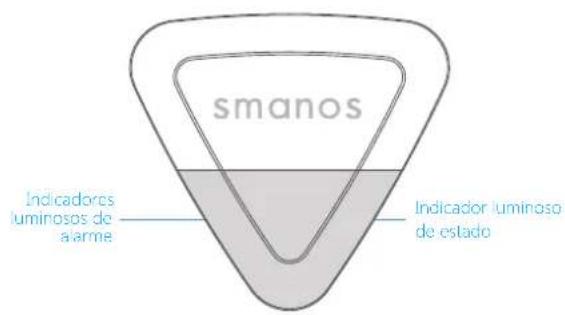

Vista dianteira

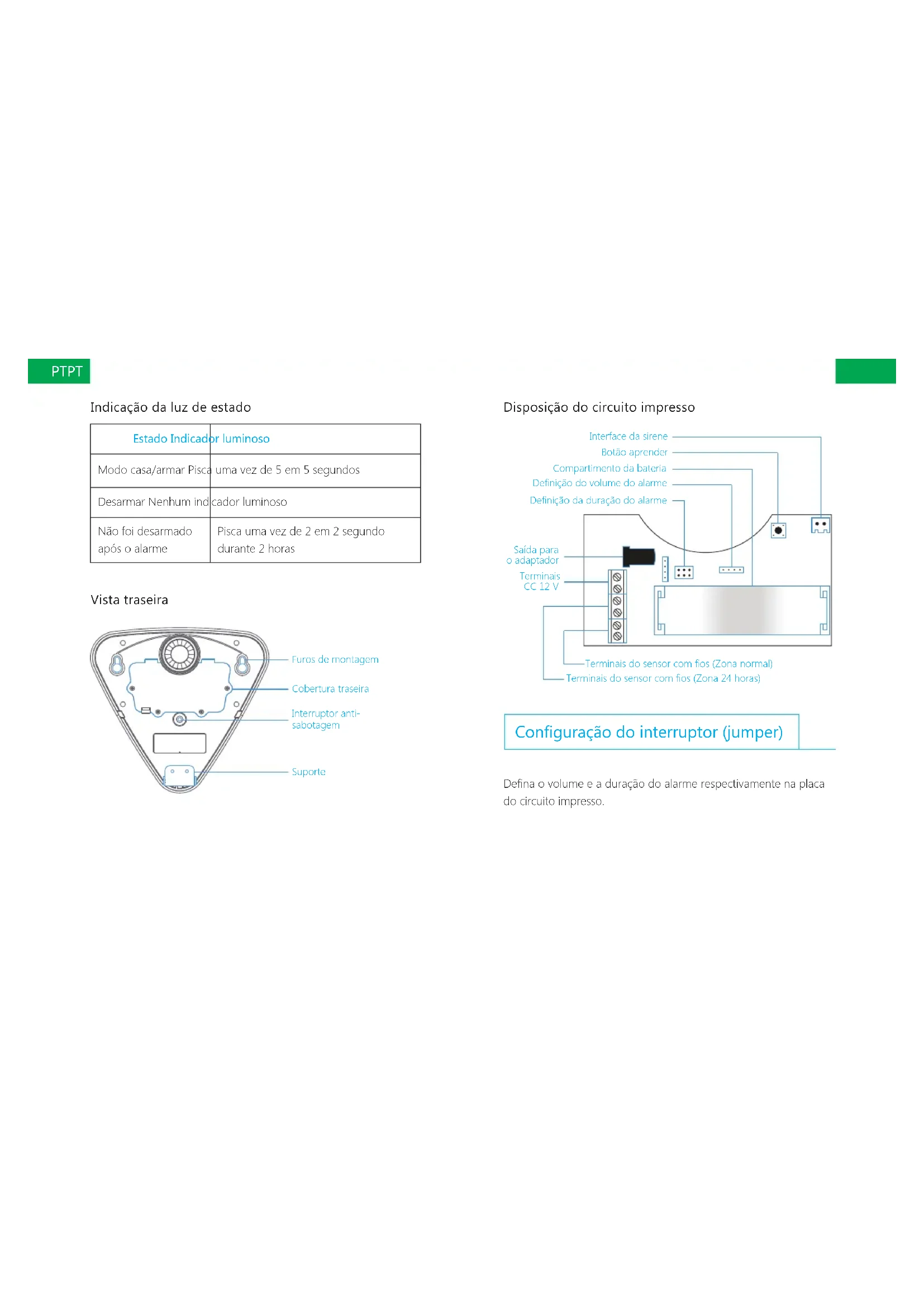

Indicação da luz de estado

Estado Indicador luminoso
Modo casa/armar Pisca	uma vez de 5 em 5 segundos
Desarmar Nenhum indicador luminoso
Não foi desarmadoapós o alarme	Pisca uma vez de 2 em 2 segundodurante 2 horas

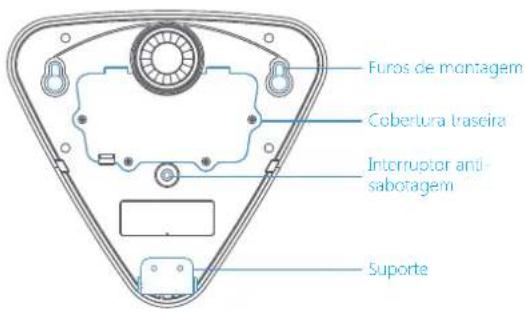

Vista traseira

Furos de montagem Cobertura braseira Interruptor anti-sabotagem Suporte

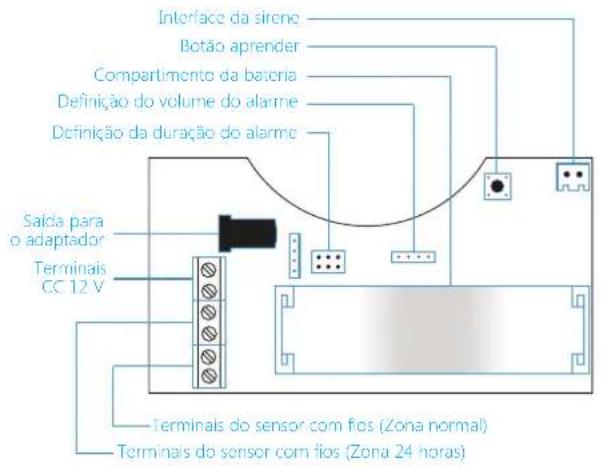

Disposição do circuito impresso

Interface da sirene Botão aprender Compartimento da bateria Definição do volume do alarme Definição da duração do alarme Saída para o adaptador Terminais CC 12 V Terminals do sensor com fios (Zona normal) Terminais do sensor com fios (Zona 24 horas)

Configuração do interruptor (jumper)

Defina o volume e a duração do alarme respectivamente na placa do circuito impresso.

PTPT

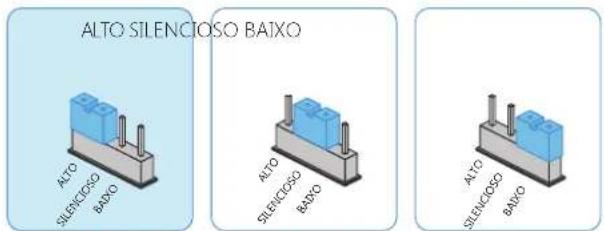

Definição do volume do alarme

Predefinição
Nota: A sirene toca com o volume predefinido quando é ligada à central, mesmo se o alarme da central estiver definido como silencioso. Isto serve para alertar os vizinhos e impedir a intrusão. Quando a central está no modo desarmar/armar silencioso, a sirene é desarmada/armada silenciosamente. Quando a sirene está no modo silencioso, mesmo assim soa ao armar e desarmar.

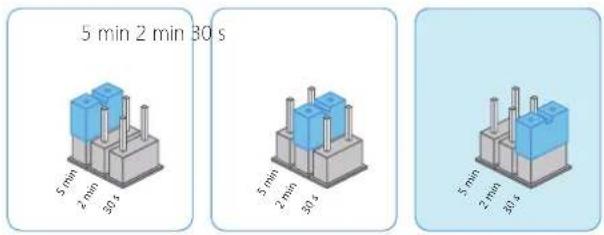

Definição da duração do alarme

Predefinição

Funcionar como uma sirene sem fios

Quando funciona como sirene sem fios, deve ser ligada previamente à central sem fios. Quando a central dispara, a sirene toca e a luz estroboscópica pisca para dissuadir intrusos.

Ligar à central

Prima o botão aprender durante 0,5 segundo; a sirene apita uma vez e no modo de ligação.

Prima o botão [SOS] ou o botão

[Armar ♦ na central. A ligação da sirene sem fios e da central é bem-sucedida depois de a sirene emitir um sinal sonoro.

Nota: Com a sirene no modo de ligação, prima novamente o botão aprender para sair. A sirene emite um sinal sonoro.

Quando ligar a central, não active nenhum sensor para evitar interferências.

Desligar

Para desligar a sirene e a central, prima sem soltar o botão aprender até ouvir dois sinais sonoros.

PTPT

Quando funciona como uma central de alarme autónoma, deve ser ligada previamente aos sensores sem fios ou com fios. Quando é detectada uma Intrusão, a sirene toca e a luz estroboscópica pisca para dissuadir os intrusos.

Ligar a periféricos: prima o botão aprender na sirene e accione uma vez o periférico. A ligação é estabelecida depois de ouvir um sinal sonoro da sirene.

Terminais com fios

A sirene conta com terminais para a fonte de alimentação e para sensores com fios. Basta ligar o cabo de alimentação ou os sensores com fios aos bornes. Certifique-se de que é feita a distinção entre os pôlos positivo e negativo.

Alimentação: Entrada CC 12 V

Zona (modo zona normal): Quando o sensor é accionado no modo de zona normal, o sistema dispara imediatamente o alarme.

Zona 24 (modo zona 24-H): Uma vez accionado o modo de zona 24-H, o alarme do sistema dispara logo de seguida, independentemente do estado em que o sistema se encontra. O detector de fumo, o detector de gás e o detector de raios infravermelhos são configurados no modo de zona 24-H.

Modo de instalação

O modo de instalação é definido para que o utilizador possa desmontar ou voltar a montar a sirene sem accionar o interruptor anti-sabotagem. Desta maneira não incomoda outras pessoas.

① Prima continuamente o botão [Desarmar] no controlo remoto 3 vezes. A sirene passa de seguida para o modo de instalação depois de ouvido um sinal sonoro prolongado. Qualquer sensor ou botão anti-sabotagem accionado durante o modo de instalação não accionará a sirene; mas serão ouvidos 3 sinais sonoros.
② Prima o botão [Armar] a sirene sairá do modo de instalação depois de ouvido um sinal sonoro prolongado. A sirene sai do modo de ligação quando nenhuma operação é levada a cabo no espaço de 10 minutos.

PTPT

Instalação

Finalize a configuração do sistema na placa de circuito impresso e entre no modo de instalação antes de proceder à mesma.

① Mantenha o molde de papel para posicionar no sítio certo, fixe o nivelador no papel para verificar e ajustar a posição.
② Introduza dois parafusos nos furos dos parafusos superiores.
③ Monte o suporte nos furos dos parafusos inferiores e aparafuse.
④ Rasgue o molde de papel.
⑤ Monte a sirene na parede, aperte bem o parafuso e certifique-se de que a sirene está bem posicionada.

Entrar no modo de ligação através do controlo remoto

Esta função é para os utilizadores ligarem periféricos recém comprados sem desmontar a sirene da parede.

Quando a sirene está no modo de instalação, prima continuamente o botão [Armar Casa] no controlo remoto 3 vezes. A sirene passa para o modo de ligação depois de ouvir um sinal sonoro prolongado. A sirene sai do modo de ligação quando nenhuma operação é levada a cabo nos 15 segundos subsequentes.

Especificações

Fonte de alimentação: CC 12 V 500 mA

Bateria de reserva:

Bateria de lítio recarregável 18650 de 3,7 V e 1800 mAh

Corrente máxima do alarme: < 350 mA

Corrente estática: < 15 mA

Distância de recepção sem fios: < 80 m (em áreas abertas)

Condições de funcionamento:

Temperatura: -10 °C a +55 °C

Humidade relativa: < 80% (sem condensação)

Volume máximo da sirene: 105 dB

Tempo de espera da bateria: < 7 dias

Radiofrequência: 868 MHz

Material da caixa: PC + ABS, ANTI-UV

Classificação IP: IP54

Dimensões (C × L × A): 245,2 × 227,5 × 72,4 mm
