508322 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support cuivre/fibre
Marque	Intellinet
Modèle	508322
Interface cuivre	1 port RJ45 10/100Base-TX, distance max 100 m
Interface fibre	1 port SC monomode 100Base-FX, distance max 20 km
Boîtier	Métallique, indice de protection IP40, profil mince
Installation	Sur bureau ou sur rail DIN (clip de montage inclus)
Alimentation	Deux entrées redondantes 12–58 VCC via bornier à vis
Protection	Alarme de sous-tension (<12 V) et surtension (>58 V)
Commutateur DIP	4 positions : Console/Données, Legacy, VLAN (inutilisé), Réinitialisation manuelle
Indicateurs LED	Port RJ45 (activité, vitesse), Alimentation (verte, alarme), Fibre (verte, alarme), Alarme (rouge), NMC (gestion)
Fonctions supplémentaires	Réinitialisation à distance du PD, support PD standards et non standards (via DIP)
Mise à la terre	Borne de mise à la terre du châssis obligatoire pour éviter les pointes de tension
Normes	CE (2014/30/EU et 2014/35/EU)
Accessoires inclus	Bornier à vis, clip pour rail DIN
Câble recommandé	Cat5e ou supérieur pour les connexions cuivre
Type de fibre	Monomode (single-mode)

FOIRE AUX QUESTIONS - 508322 Intellinet

Comment connecter le convertisseur à un réseau ?

Connectez le port RJ45 du convertisseur à un port RJ45 de votre commutateur Ethernet à l'aide d'un câble Cat5e ou supérieur. Pour la fibre, reliez le port SC du convertisseur 1 au port SC du convertisseur 2 en croisant les brins (TX vers RX et RX vers TX).

Quelle est la distance maximale supportée par la liaison fibre ?

Avec une fibre monomode, la distance maximale est de 20 km. Assurez-vous d'utiliser des câbles et connecteurs compatibles monomode.

Comment installer l'appareil sur un rail DIN ?

Inclinez le clip de montage sur la lèvre supérieure du rail DIN, puis poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche. Vérifiez la stabilité de l'installation.

Comment connecter l'alimentation électrique ?

Utilisez le bornier à vis fourni. Desserrez les vis, insérez les fils d'alimentation (positif et négatif) dans les emplacements correspondants, puis serrez les vis. Connectez le bornier à l'appareil et serrez les vis de maintien. Assurez-vous que l'alimentation est coupée avant l'installation.

Que signifient les voyants LED sur le panneau avant ?

Le voyant P (Power) vert fixe indique une alimentation normale ; clignotement lent (1s) = sous-tension. Le voyant O (Optical) vert fixe = liaison fibre établie ; clignotement rapide (0,5s) = surtension. Le voyant A (Alarm) rouge fixe = problème détecté (température, perte d'alimentation) ; clignotement = transmission de données sur le port console. Le voyant N (NMC) vert fixe = module initialisé ; clignotement = réception de données.

Comment configurer le commutateur DIP ?

Le commutateur DIP possède 4 positions : 1 (C/D) : active/désactive la réinitialisation à distance du PD ; 2 (LGY) : active le support des PD non standards ; 3 (VLAN) : inutilisé ; 4 (RST) : réinitialisation manuelle à distance après 24h si activé. Réglez les commutateurs avant de mettre l'appareil sous tension.

Que faire si la LED d'alimentation clignote en vert toutes les secondes ?

Cela indique une alarme de sous-tension : la tension d'alimentation est inférieure à 12 V. Vérifiez votre source d'alimentation et assurez-vous qu'elle fournit au moins 12 V. Si le problème persiste, remplacez l'alimentation.

Comment réinitialiser l'appareil ?

Pour une réinitialisation manuelle, placez le commutateur DIP 4 (RST) en position ON. Le PD distant sera réinitialisé après 24 heures. Pour une réinitialisation immédiate, mettez l'appareil hors tension puis sous tension après quelques secondes.

Puis-je utiliser une alimentation non standard avec ce convertisseur ?

Oui, si le commutateur DIP 2 (LGY) est en position ON, l'appareil accepte les PD non standards. En position OFF, seuls les PD standards sont pris en charge. Assurez-vous que la tension reste dans la plage 12–58 V.

L'appareil est-il compatible avec des PD non standards ?

Oui, en activant le commutateur DIP 2 (LGY) en position ON, le convertisseur supporte les alimentations PD non standards. En position OFF, il ne fonctionne qu'avec des PD standards.

MODE D'EMPLOI 508322 Intellinet

Les convertisseurs de support connectent deux reseaux Ethernet sur de plus grandes distances via des cables de fibre optique.

Voutrasouvezlespecificationssurintellinetnetwork.com.Enregistrezvoireproduitsurregister.intellinet-network.com/r/508322ouscannezelecodeQRfigurant surla couverture.

Traits

• Un port 10/100 RJ45 supportant une distance maximale de 100 m
• Un port monomode 100Base-FX fibre SC supportant une distance maximale de 20 km
  Boitier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
  Option pour l'installation sur rail DIN
• Deux entrees CC redondantes (12 - 58 V) avec bloc terminal E/S

Connexions

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommendé.

Example

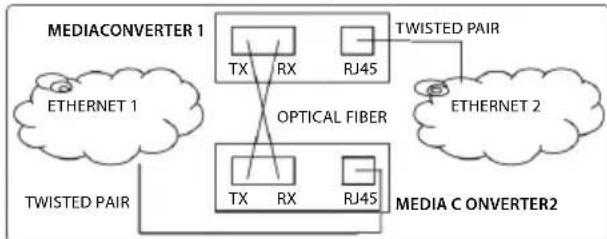

Fibre optique

Comme indiqué ci-dessus, deux cables de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et specifications de cable de fibre dépendent au modele (cf. Modèle).

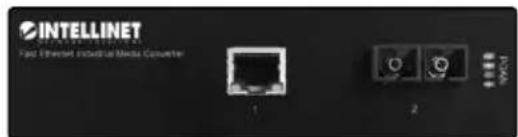

Panneau frontal

Article DEL Couleur Statut Description
Port RJ45	Port activité Verte		Clignotant En	train d'émettre ou de receivevoir des données.
			Allumé Connexion est établie.
			Éteint Connexion n'est pas établie.
	Vitesse Jaune		Allumé Vitesse 100 Mbps.
			Éteint Vitesse 10 Mbps.
P - Power (Alimentation)	Alimentation et alarme de sous-tension d'alimentation (la priorité de l'alarme de sous-tension est supérieure à celle duvoyant LED d'alimentation)	Verte	Clignote toutes les 1 s	L'alimentation de l'appareil est en dessous de la limite inférieure de la plaque d'entrée de 12 V CC, déclenchant une alarme de sous-tension.
			Allumé Le canal d'alimentation est alimenté.
			Éteint Le canal d'alimentation n'est pas alimenté.
O - Optical Fiber Port (Port fibre optique)	Port fibre optique et alarme de surtension d'alimentation (la priorité de l'alarme de surtension est supérieure à celle du port fibre Link /voyant d'activité)	Verte	Clignote toutes les 0,5 s	L'alimentation électrique de l'appareil dépasse la limite supérieure de la plaque d'entrée de 58 V CC, déclenchant une alarme de surtension.
			Allumé Le port fibre est connecté.
			Éteint Le port fibre n'est pas connecté.
			Clignotant En	train d'émettre ou de receivevoir des données.
A - Alarm (Alarme)	Indicateur de transmission de l'alarme et données de l'appareil	Rouge	Clignotant	Le port console / RS232 / RS485 envoie des données (levoyant LED clignote au rythme des données envoyées).
			Allumé Un problème a été détecté (température, signal de perte d'alimentation "dying gasp", etc.).
			Éteint Aucun problème d'alarme détecté.
N - NMC	Indicateur de gestion et réception des données	Verte	Clignotant	Le port console / RS232 / RS485 reçoit des données (levoyant LED clignote au rythme des données reçues).
			Allumé Module intégrée et initialisation terminée.
			Éteint Aucun module intégrée.

Panneau latorial

A—Vis de chassin/Mise à la terre

ATTENTION : lors de l'installation de l'unité, connectez d'abord la borne de mise à la terre du chassin ; lors de la déinstallation de l'unité, déconnectez la borne de mise à la terre du chassin en dernier.

Cablez la borne de mise à la terre à un objet de mise à la terre pour éviter les pointes de tension.

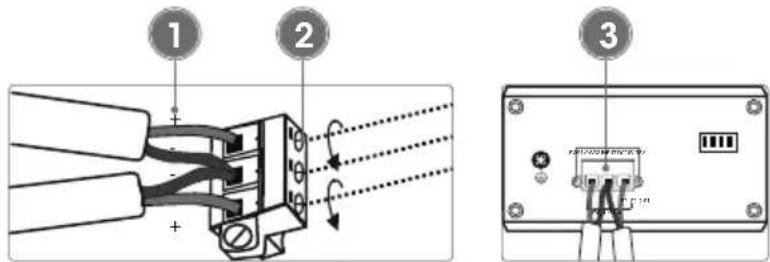

B—Installation via bloc terminal

REMARQUE : Assurez-vous que l'alimentation est intégralement éteinte/deconnectee avant de commencer !

1 Desserrez les vis appropriées. Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif; fil négatif dans l'emplacement négatif).
2 Serrez les vis appropriées pour fixer les fils.
3 Installez le bloc dans le periphérique et serrez les vis.

C—Commutateur DIP

Commutateur Position	Description
1 — C/D Sénéctor de console / données	Allumé Activer la fonction de réinitialisation à distance du PD.
	Éteint Déactiver la fonction de réinitialisation à distance du PD.
2 — LGYSystème hérité	Allumé Prénd en charge les alimentations PD standards et non standards.
	Éteint Aliente uniquement les PD standards ; les blocs d'alimentation PD non standards ne sont pas pris en charge.
3 — VLANInutilisé
4 — RSTRéinitialisation manuelle	Allumé Réinitialiser l'ordinateil PD à distance après 24 heures.
	Éteint Réchaquer la réinitialisation.

Placement

Installation en bureau

Avant d'utiliser l'appareil, il est recommendé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets) ;
  ac. un écartement minimal de 25 mm d'autres

objets pour une ventilation suffisante ;
- loin des apparèils électriques qui peuvent être source d'interférence (des radios etc.).

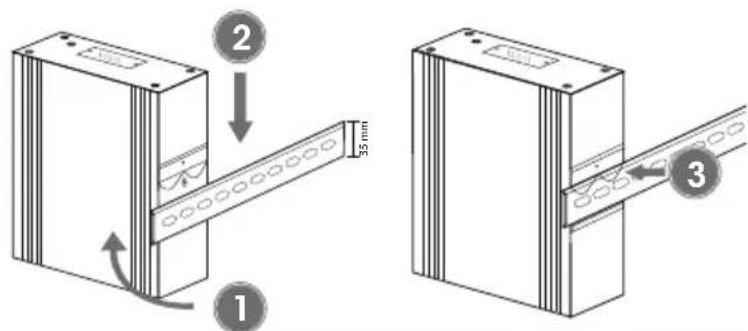

Installation du DIN-Rail

1 Angle du reassert du clip de montage sur la lèvre supérieure du rail DIN.
2 Poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche sur le rail.
3 Assurez-vous que l'installation est stable.

FRANÇAIS: Cet apparéil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
