Tipo di prodotto	Convertitore di supporto rame/fibra
Marca	Intellinet
Modello	508322
Interfaccia rame	1 porta RJ45 10/100Base-TX, distanza max 100 m
Interfaccia fibra	1 porta SC monomodale 100Base-FX, distanza max 20 km
Custodia	Metallico, grado di protezione IP40, profilo sottile
Installazione	Su tavolo o su guida DIN (clip di montaggio inclusa)
Alimentazione	Due ingressi ridondanti 12–58 VCC tramite morsettiera a vite
Protezione	Allarme di sottotensione (<12 V) e sovratensione (>58 V)
Interruttore DIP	4 posizioni: Console/Dati, Legacy, VLAN (non utilizzato), Reset manuale
Indicatori LED	Porta RJ45 (attività, velocità), Alimentazione (verde, allarme), Fibra (verde, allarme), Allarme (rosso), NMC (gestione)
Funzioni aggiuntive	Reset remoto del PD, supporto PD standard e non standard (tramite DIP)
Messa a terra	Morsetto di messa a terra del telaio obbligatorio per evitare picchi di tensione
Norme	CE (2014/30/UE e 2014/35/UE)
Accessori inclusi	Morsettiera a vite, clip per guida DIN
Cavo consigliato	Cat5e o superiore per le connessioni rame
Tipo di fibra	Monomodale (single-mode)

Domande frequenti - 508322 Intellinet

Come collegare il convertitore a una rete?

Collegare la porta RJ45 del convertitore a una porta RJ45 del vostro switch Ethernet utilizzando un cavo Cat5e o superiore. Per la fibra, collegare la porta SC del convertitore 1 alla porta SC del convertitore 2 incrociando i fili (TX verso RX e RX verso TX).

Qual è la distanza massima supportata dal collegamento in fibra?

Con una fibra monomodale, la distanza massima è di 20 km. Assicurarsi di utilizzare cavi e connettori compatibili monomodali.

Come installare il dispositivo su una guida DIN?

Inclinare la clip di montaggio sul labbro superiore della guida DIN, quindi spingere il dispositivo verso il basso fino a quando la clip scatta. Verificare la stabilità dell'installazione.

Come collegare l'alimentazione elettrica?

Utilizzare la morsettiera a vite fornita. Allentare le viti, inserire i fili di alimentazione (positivo e negativo) negli appositi alloggiamenti, quindi serrare le viti. Collegare la morsettiera al dispositivo e serrare le viti di fissaggio. Assicurarsi che l'alimentazione sia spenta prima dell'installazione.

Cosa significano i LED sul pannello frontale?

Il LED P (Power) verde fisso indica alimentazione normale; lampeggio lento (1s) = sottotensione. Il LED O (Optical) verde fisso = collegamento fibra stabilito; lampeggio rapido (0,5s) = sovratensione. Il LED A (Alarm) rosso fisso = problema rilevato (temperatura, perdita di alimentazione); lampeggio = trasmissione dati sulla porta console. Il LED N (NMC) verde fisso = modulo inizializzato; lampeggio = ricezione dati.

Come configurare l'interruttore DIP?

L'interruttore DIP ha 4 posizioni: 1 (C/D): attiva/disattiva il reset remoto del PD; 2 (LGY): attiva il supporto dei PD non standard; 3 (VLAN): non utilizzato; 4 (RST): reset manuale remoto dopo 24 ore se attivato. Impostare gli interruttori prima di accendere il dispositivo.

Cosa fare se il LED di alimentazione lampeggia in verde ogni secondo?

Indica un allarme di sottotensione: la tensione di alimentazione è inferiore a 12 V. Verificare la fonte di alimentazione e assicurarsi che fornisca almeno 12 V. Se il problema persiste, sostituire l'alimentatore.

Come resettare il dispositivo?

Per un reset manuale, posizionare l'interruttore DIP 4 (RST) su ON. Il PD remoto verrà resettato dopo 24 ore. Per un reset immediato, spegnere il dispositivo e riaccenderlo dopo qualche secondo.

Posso utilizzare un'alimentazione non standard con questo convertitore?

Sì, se l'interruttore DIP 2 (LGY) è su ON, il dispositivo accetta PD non standard. In posizione OFF, vengono supportati solo PD standard. Assicurarsi che la tensione rimanga nell'intervallo 12–58 V.

Il dispositivo è compatibile con PD non standard?

Sì, attivando l'interruttore DIP 2 (LGY) su ON, il convertitore supporta le alimentazioni PD non standard. In posizione OFF, funziona solo con PD standard.

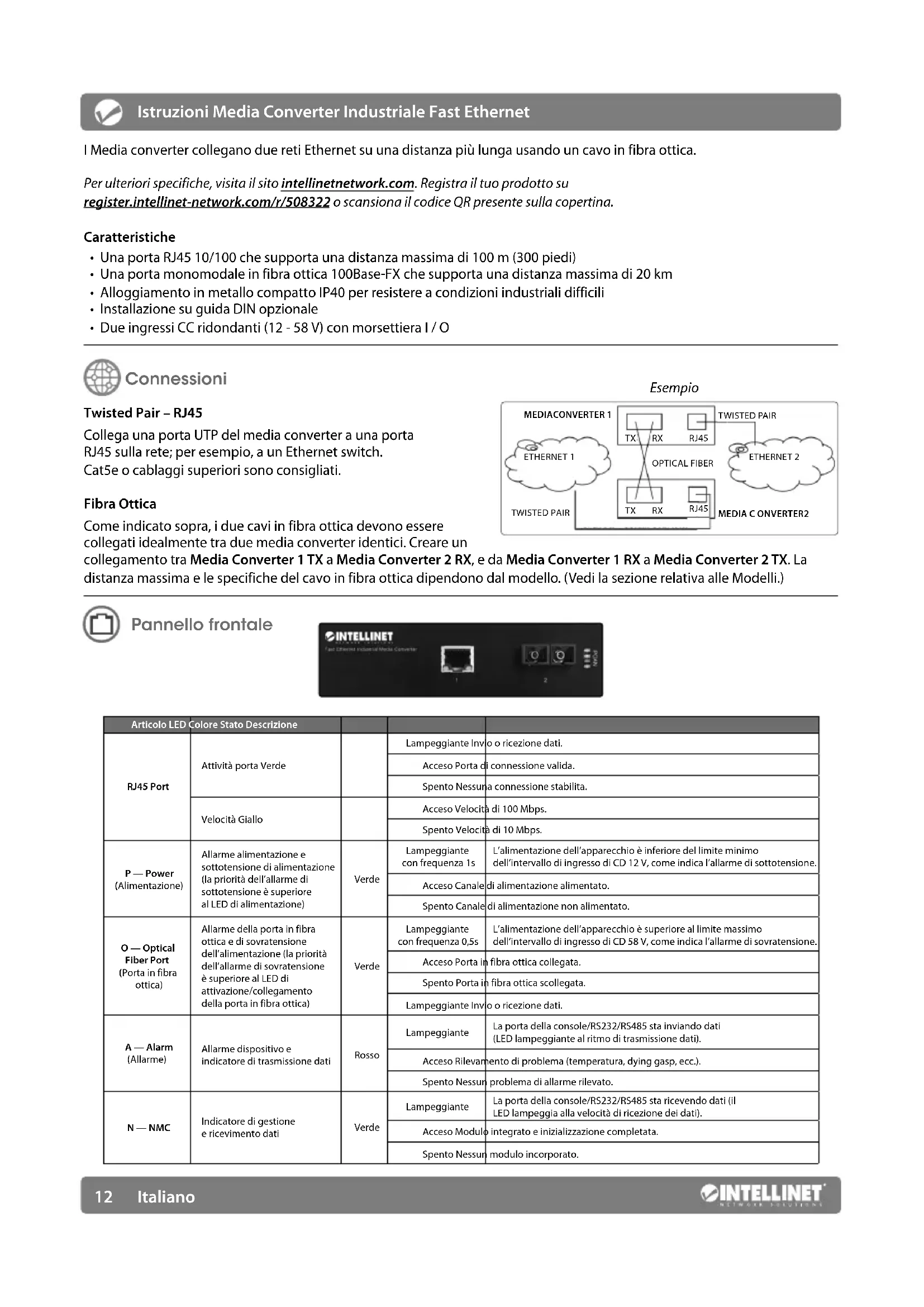

MANUALE UTENTE 508322 Intellinet

I Media converter collegano due reti Ethernet su una distanza più lunga usando un cavo in fibra ottica.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/508322 o scansiona il codice QR presente sulla copertina.

Caratteristica

• Una porta RJ45 10/100 che supporta una distanza massima di 100 m (300 piedi)
• Una porta monomodale in fibra ottica 100Base-FX che supporta una distanza massima di 20km
• Alloggiamo in metallo compatto IP40 per resistere a condizioni industriali dificili
• Installazione su guida DIN opzionale
• Due ingressi CC ridondanti (12 - 58 V) con morsettiera I / O

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiors sono consigliati.

Fibra Ottica

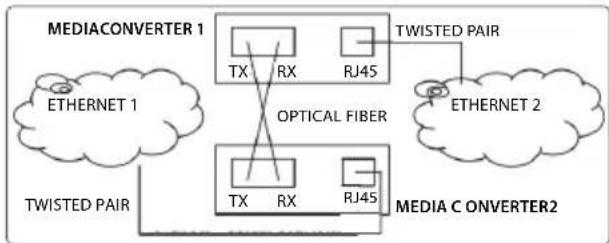

Come individato sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due media converter identici. Creare un collegamento tra Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)

Esempio

Pannello frontale

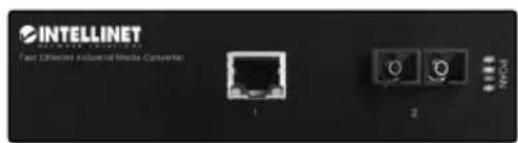

Articolo LED Colore Stato Descrizione
RJ45 Port	Attività porta Verde		Lampeggiante Inv	o o ricezione dati.
			Acceso Porta di	connessione valida.
			Spento Nessur	a connessione stabilità.
	Velocità Giallo		Acceso Velocità di	100 Mbps.
			Spento Velocità di	10 Mbps.
P - Power (Alimentazione)	Allarme alimentazione e sottotensione di alimentazione (la priorità dell'allarme di sottotensione è superiore al LED di alimentazione)	Verde	Lampeggiante con frequenza 1s	L'alimentazione dell'apparecchio è inferiore del limite minimo dell'intervaldo di ingresso di CD 12 V, come indica l'allarme di sottotensione.
			Acceso Canale	di alimentazione alimentato.
			Spento Canale	di alimentazione non alimentato.
O - Optical Fiber Port (Porta in fibra ottica)	Allarme della porta in fibra ottica e di sovratensione dell'alimentazione (la priorità dell'allarme di sovratensione è superiore al LED di attivazione/collegamento della porta in fibra ottica)	Verde	Lampeggiante con frequenza 0,5s	L'alimentazione dell'apparecchio è superiore al limite massimo dell'intervaldo di ingresso di CD 58 V, come indica l'allarme di sovratensione.
			Acceso Porta in	fibra ottica collegata.
			Spento Porta in	fibra ottica scollegata.
			Lampeggiante Inv	o o ricezione dati.
A - Alarm (Allarme)	Allarme dispositivo e indicatore di trasmissione dati	Rosso	Lampeggiante	La porta della console/RS232/RS485 sta inviando dati (LED lampeggiante al ritmo di trasmissione dati).
			Acceso Rilevamenti	tempo di problema (temperatura, dying gasp, ecc.).
			Spento Nessur	problema di allarme rilevato.
N - NMC	Indicatore di gestione e ricevimento dati	Verde	Lampeggiante	La porta della console/RS232/RS485 sta ricevendo dati (il LED lampeggia alla velocità di risizione dei dati).
			Acceso Modulo	integrato e initializzazione completeness.
			Spento Nessur	modulo incorporato.

Pannello laterale

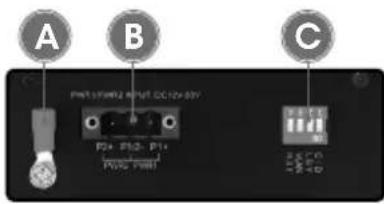

A—Vite di messa a terra del telaio

ATTENZIONE: quando si installa l'unità, collegare prima la messa a terra del telaio, in sede di disinstallazione, scollegare la messa a terra per ultima.

Fissare il terminale di messa a terra su un oggetto con messa a terra per prevenire i picchi di potenza.

B—Installazione morsettiera

Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

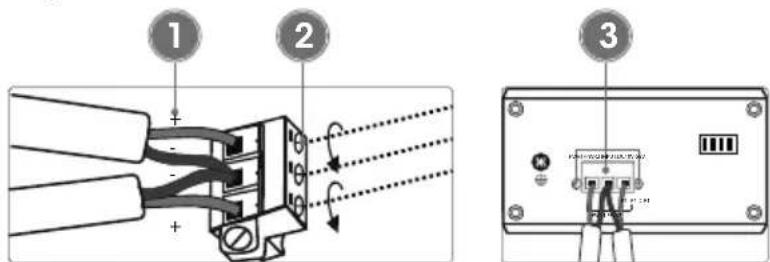

1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione negli apposti alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
2 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingressso).
3 Installare il blocco nel dispositorio e serrare le viti.

C—Interruttore DIP

Interruttore Posizione	Descrizione
1 — C/DConsole/Selettore dati	Acceso Attivare la funzione di reset PD remoto.
	Spento D sattivare la funzione di reset PD remoto.
2 — LGYLegacy	Acceso Sopporta alimentatori PD standard e non standard.
	Spento Alimenta solo PD standard; alimentatori PD standard non supportati.
3 — VLANNon utilizzato
4 — RSTRipristino manuale	Acceso Resettare il dispositorio PD remoto dopo 24 ore.
	Spento Riasscia ripristino.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto si consiglia di posizionare il dispositivo:

• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggettodi cui tenereconto);
• con un minimo di 25mm (approssimativamente 1^ ) di spazio libero versuso l'alto e lateralemente per permettere un'adeguata ventilazione;
  lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio,trasmettitori, amplificatori di banda,ecc.

Installatione su guida DIN

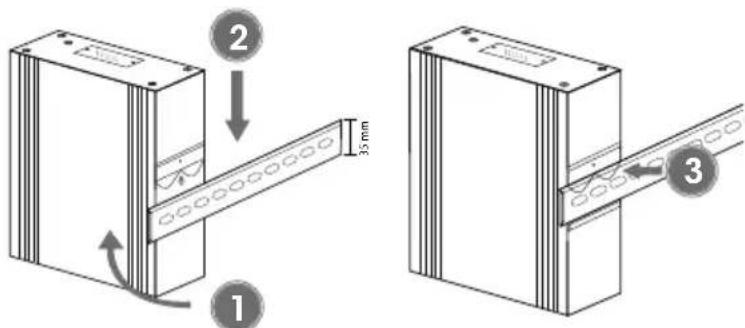

1 Posizione are ad angolo la molla della clip di montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositiivo verso il basso finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.
