MODE D'EMPLOI AC75 Hartke

ATTENTION: Pour éviter tout risque d'électrocution ou d'accordie, ne pas exposer cet apparéil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas oter le couvercle ou le dos du boîtier. Cet apparéil ne contient aucune piece replacable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez dire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet apparéil pres d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer pres d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas-retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas etre modifiées. Si vous prise murale ne correspond pas au modele fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

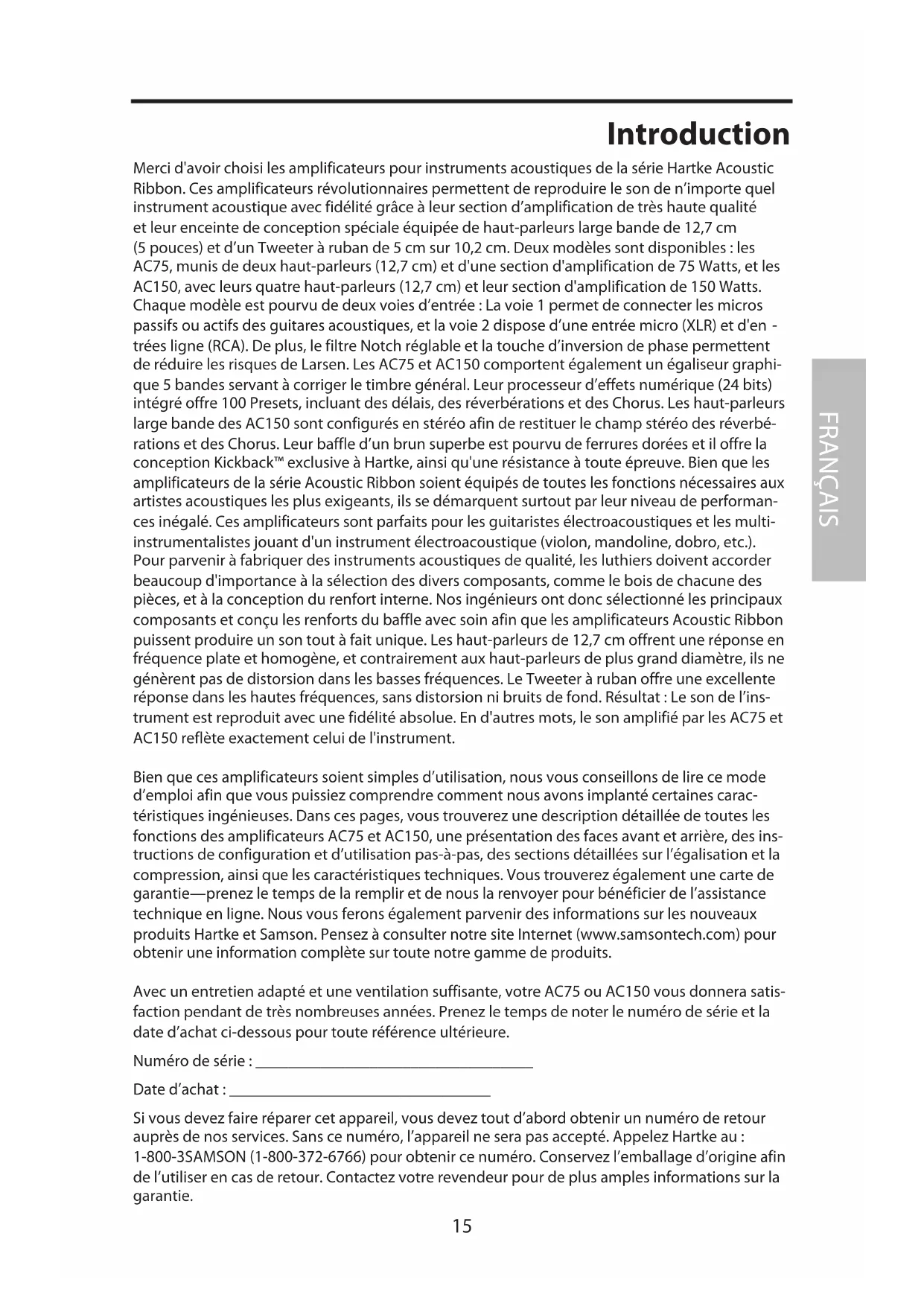

Introduction 15
Hartke AC75 et AC150 - Caracteristiques 16
Présentation de la face avant 17
Présentation de la face arrête 18
Configuration et utilisation des amplificateurs Hartke AC75 et AC150. 19-24
Configuration des AC75 et AC150 25
Configuration des AC75 et AC150 26
AC75 et AC150 - Caracteristiques techniques. 73

DEUTSCHE

Merci d'avoir choisi les amplificateurs pour instruments acoustiques de la série Hartke Acoustic Ribbon. Ces amplificateurs revolutionnaires permettent de reproductive le son de n'importe quel instrument acoustique avec fidélité grâce à leur section d'amplification de très haute qualité et leur enceinte de conception spéciale équipée de haut-parleurs large bande de 12,7 cm (5 pouces) et d'un Tweeter à ruban de 5 cm sur 10,2 cm. Deux modèles sont disponibles : les AC75, munis de deux haut-parleurs (12,7 cm) et d'une section d'amplification de 75 Watts, et les AC150, avec leurs quatre haut-parleurs (12,7 cm) et leur section d'amplification de 150 Watts. Chaque modele est pourvu de deux voies d'entrée : La voie 1 permet de connecter les micros passifs ou actifs des guitares acoustiques, et la voie 2 dispose d'une entrée micro (XLR) et d'en-trées ligne (RCA). De plus, le filtré Notch régiable et la touche d'inversion de phase permettent de réduire les risques de Larsen. Les AC75 et AC150 comportent également un égaliser graphique 5 bandes servant à corriger le timbre général. Leur processeur d'effets numérique (24 bits) intégré offre 100 Presets, incluant des délais, des réverbérations et des Chorus. Les haut-parleurs large bande des AC150 sont configurés en stéreo afin de restituer le champ stéreo des réverbérations et des Chorus. Leur baffle d'un brun superbe est pourvu de ferrures dorées et il offre la conception Kickback™ exclusive à Hartke, ainsi qu'une résistance à toute épréuve. Bien que les amplificateurs de la série Acoustic Ribbon seront équipés de toutes les fonctions nécessaires aux artistes acoustiques les plus exigeants, ils se démarquent surtout par leur niveau de performances inégalé. Ces amplificateurs sont parfait pour les guitaristes electroacoustiques et les multi-instrumentalistes jouant d'un instrument electroacoustique (violon, mandoline, dobro, etc.). Pour parvenir à fabriquer des instruments acoustiques de qualité, les luthiers doivent accorder beaucoup d'importance à la selection des divers composants, comme le bois de chacune des pieces, et à la conception du renfort interne. Nos ingénieurs ont donc sélectionné les principaux composants et concu les renforts du baffle avec soin afin que les amplificateurs Acoustic Ribbon puisent produit un son tout a fait unique. Les haut-parleurs de 12,7 cm offrent une ↔ponse en ↑quence plate et homogène, et contrairement aux haut-parleurs de plus grand diamètre, ils ne générent pas de distorsion dans les basses ↑quences. Le Tweeter à ruban offre une excellente ↔ponse dans les haute ↑quences, sans distorsion ni bruits de fond. Résultat : Le son de l'instrument est reproduit avec une fidélité absolue. En d'autres mots, le son amplifié par les AC75 et AC150 reflète exactement celui de l'instrument.

Bien que ces amplificateurs soient simples d'utilisation, nous vous conseillons de dire ce mode d'emploi afin que vous puissiez comprendre comment nous avons implanté certaines caractéristiques ingénieuses. Dans ces pages, vous trouvez une description détaillée de toutes les fonctions des amplificateurs AC75 et AC150, une presentation des faces avant et arrière, des instructions de configuration et d'utilisation pas-à-pas, des sections détaillées sur l'égalisation et la compression, ainsi que les caractéristiques techniques. Vous trouvez également une carte de garantie—prénez le temps de la replir et de nous la renvoyer pour bénéficier de l'assistance technique en ligne. Nous vous ferons également parvenir des informations sur les nouveaux produits Hartke et Samson. Pensez à consulter notre site Internet (www.samsontech.com) pour obtenir une information complète sur toute notre gamme de produits.

Avec un entretien adapté et une ventilation suffisante,Vote AC75 ou AC150 vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numero de série et la date d'achat ci-dessous pour toute referrerence ulterieure.

Numéro de série :

Date d'achat :

Si vous doivent faire réparer cet apparéil, vous doivent tout d'abord obtenir un nombre de return auprès de nos services. Sans ce nombre, l' apparéil ne sera pas accepté. Appèez Hartke au: 1-800-3SAMSON (1-800-372-6766) pour obtenir ce nombre. Conservez l'emballage d'origine afin de l'utiliser en cas de return. Contactez votre revendeur pour de plus amples informations sur la garantie.

Hartke AC75 et AC150 - Caracteristiques

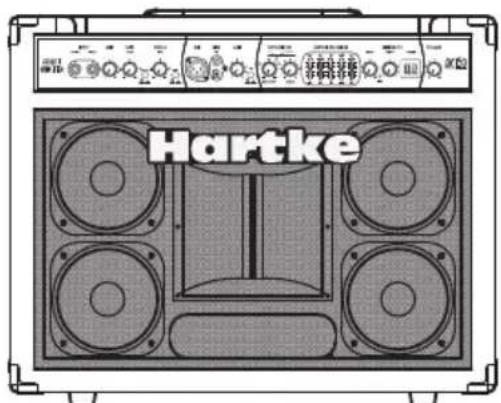

Les amplificateurs Hartke AC75 et AC150 offrent les toutes dernières avances en matieres d'amplificateurs pour instruments acoustiques. Voici leurs caractéristiques principales :

• La section d'amplification est parfaitement adaptée aux haut-parleurs. Les haut-parleurs large bande de 12,7 cm de conception spéciale et le Tweeter à ruban ingénieux peuvent ainsi garantir une réponse en fréquence linéaire et homogène.
• Les amplificateurs de la série Acoustic Ribbon disposent d'un Tweeter à ruban de conception spéciale couplé à un guide d'ondes haute précision afin d'assurer une réponse linéaire dans les haute fréquences. Les résultats sont saisissants : La réponse dans les aigus est claire et homogène, sans la distorsion produit habituellément par les Tweeters standard. Les AC75 sont équipés d'un Tweeter de 5 cm par 10,2 cm couplé à un guide d'ondes de 12,7 cm par 17,8 cm, et les AC150 disposent d'un Tweeter identique et d'un guide d'ondes de 17,8 cm par 17,8 cm.
• Les deux modèles permettent des niveaux de puissance considérables. Les AC75 disposent d'une bi-amplification de 75 Watts : 50 Watts pour les haut-parleurs large bande et 25 Watts pour le Tweeter à ruban. Les AC150 disposent d'une puissance de 150 Watts : 2 × 50 Watts pour les paires de haut-parleurs (12,7 cm) gauche et croite, et 50 Watts pour le Tweeter.
• Ces amplificateurs comportent deux voies d'entrée. La voie 1 est pourvue d'entries Active et Piezo, et la voie 2, d'une entrée micro (XLR) et d'entries ligne (RCA).
  100 effets numériques (24 bits) intégrés, dont des délais, des réverbérations et des Chorus, pouvant être utilisés avec le signal des deux entrées. Le section des effets est pourvue d'un sélecteur et d'un afficheur à Leds (deux colonnes de 7 segments) permettant de désir les Presets, et d'un réglage LEVEL servant à déterminer le niveau des effets.
• Les amplificateurs Acoustic Ribbon permettent de modifier le son de votre instrument acoustique. La voie 1 comporte des réglages GAIN, BASS et TREBLE, une touche EFX IN/OUT pour ajouter des effets, ainsi qu'une touche PHASE, permettant de réduire les risques de Larsen. La voie 2 dispose d'un réglage de GAIN et d'une touche EFX IN/OUT pour l'ajout d'effets.
• Le filtré Notch avec réglages FREQUENCY et DEPTH permet de sélectionner les fréquences résonantes afin de les atténuer, ce qui permet de réduire les risques de Larsen.
• La touche PHASE permet d'inverser la polarité de l'entrée afin de déphaser l'instrument et les haut-parleurs et ainsi réduire les risques de Larsen.
  L'égaliser graphique 5 bandes sert à modifier le timbre général, et il permet jusqu'à 12 dB d'atténuation/accentuation pour les bandes de fréquences centrées sur 100Hz , 315Hz , 1kHz , 3.5kHz et 10kHz .
• La face arrière comporte des connecteurs de boucle d'effets servant à relier les processeurs externes, et une sortie Direct facilitant la connexion au système de sonorisation.
• Le baffle accordé hyper résistant est fait de contreplaqué robuste et il bénéficia de la conception Kickback™ exclusive à Hartke.

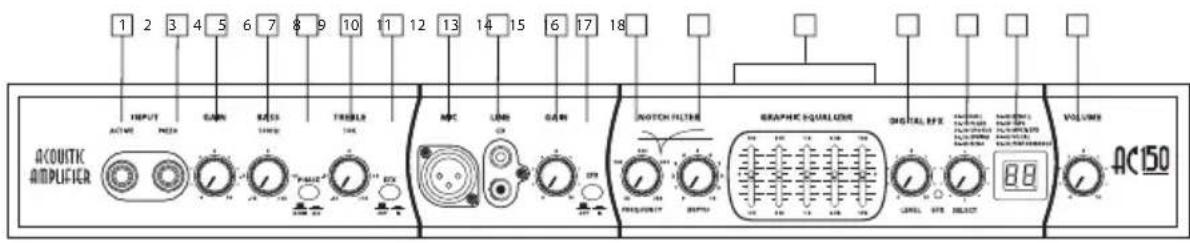

Présentation de la face avant

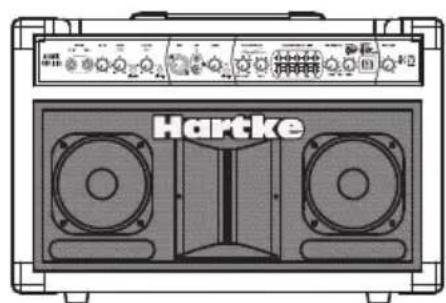

AC75 et AC150 - Face avant

1. Entrée ACTIVE - Ce Jack 6,35 mm permet de connecter les instruments actifs. Utilisez cette entrée si le micro de votre guitare utilise une pile.
2. Entrée PIEZO (Passive) - Ce Jack 6,35 mm permet de connecter les instruments passifs. Utilisez cette entrée si le micro de votre guitare ne fonctionne pas avec une pile.
3. GAIN (Entree 1) - Ce bouton déterminé le niveau général de la voie d'entrée 1.
4. BASS - Determine le niveau des basses fréquences de l'instrument relié à la voie d'entrée 1.
5. PHASE - Appuyez sur cette touche pour inverser la polarité du signal d'entrée.
6. TREBLE - Déterminé le niveau des hauteures fréquences de la voie d'entrée 1.
7. EFX (Entrée 1) - Appuyez sur cette touche pour appliquer des effets au signal connecté à l'entrée 1.
8. Entrée MIC - Cette entrée XLR permet de connecter un micro au préamplificateur faible bruit de la voie d'entrée 1, muni d'une alimentation fantôme pour les micros à condensateur.
9. Entre LINE - Connecteurs RCA permettant de relier une source à niveau ligne externe, comme un lecteur de CD ou de MP3, ou une carte son.
10. GAIN (Entrée 2) - Ce bouton détermine le niveau général de la voie d'entrée 2.
11. EFX (Entree 2) - Appuyez sur cette touche pour appliquer des effets au signal connecté à l'entrée 2.
12. FREQUENCY (Filtre Notch) -Ce bouton permet de déterminer la fréquence centrale du filtre Notch.
13. DEPTH (Filtre Notch) -Ce bouton déterminé le niveau d'atténuation du filtre Notch.
14. ÉGALISEUR GRAPHIQUE - Ces curseurs servent à corriger la réponse en fréquence de l'amplificateur en permettant une accentuation/atténuation de 12 dB sur cinq bandes de fréquences étroites (100 Hz, 315 Hz, 1 kHz, 3,5 kHz et 10 kHz), afin de modifier le signal de sortie général de l'AC75/AC150. Lorsqu'un curseur est place sur la position centrale ("0"), la bande de fréquences sélectionnée n'est pas affectée (la réponse demeure linéaire). Lorsque vous montez un curseur (entre les positions "0" et "+"12"), la bande de fréquences correspondante est accentuée; lorsque vous le baissez (entre les positions "0" et "-12"), la bande de fréquences correspondante est attenuée. Pour plus d'informations, consultez la section sur l'égalisation aux pages 27 et 28 de ce mode d'emploi.
15. EFX LEVEL - Ce bouton détermine le niveau de l'effet numérique appliqué aux signaux d'entree.
16. EXF SELECT - Permet de sélectionn l'un des 100 effets numériques.
17. Afficheur EFX PRESET - Indique le numero du Preset selectionné.
18. VOLUME - Ce bouton détermine le niveau général de l'ampli AC75/AC150.

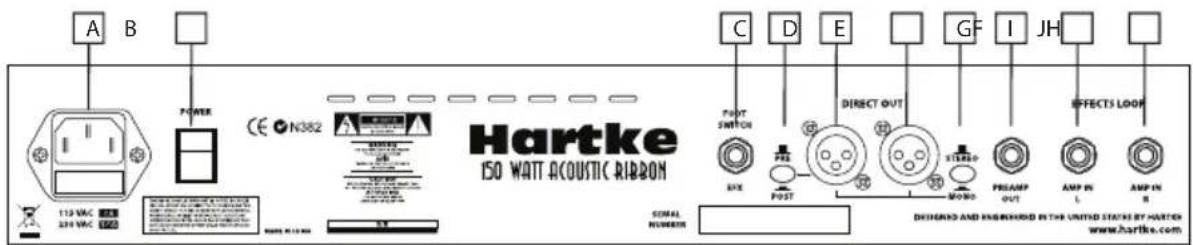

Présentation de la face arrière

AC150 - Face arrirée

A. Embase secteur - Connectez le cordon secteur standard fourni à cette embase.
B Interrupteur POWER - Cet interrupteur permet demettre l'AC150 sous/hors tension.

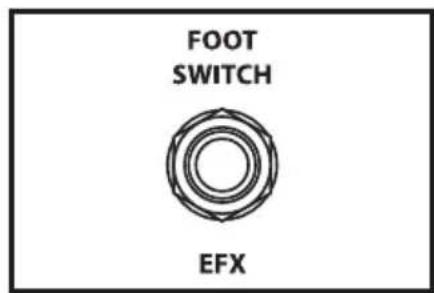

C. Jack FOOTSWITCH - Permet de connecter la pedale optionnelle (Hartke FS1) pour activer/ désactiver les effets DSP au pied.
D. Touche PRE/POST- Cette touche déterminé si le signal de la sortie Direct est prélevé avant ou après le préamplificateur, l'égaliseur et les effets de la voie.
E. Sortie XLR DIRECT OUT gauche - Ce connecteurporte le signal symétrique de l'AC150 ainsi que le signal du retour gauche du processeur DSP. Vous pouvez le relier au système de sonorisation. Utilisez le connecteur DIRECT OUT gauche pour les connexions MONO.
F. Sortie XLR DIRECT OUT droite - Ce connecteur porte le signal symétrique de l'AC150 et le signal de la sortie droite du processeur DSP. Vous pouvez le relier au système de sonorisation.
G. Touche STEREO/MONO - Permet de selectionner le mode mono ou stereo de la sortie Direct Out. Utilisez le connecteur DIRECT OUT gauche (E) pour les connexions MONO.
H. Jack PREAMP OUT - Ce Jack 6,35 mmporte le signal du préamplificateur, affecté par l'égalis-. seur et les effets. Vous pouvez l'utiliser avec les Jacks AMP IN pour creer une boucle d'effets.
I. Jack AMP IN LEFT - Permit d'acheminer un signal directement au cote gauche de l'amplificateur de puissance. Utilisez-le avec le Jack PREAMP OUT pour creer une boucle d'effets.
I. Jack AMP IN RIGHT - Permit d'acheminer un signal directement au cote droit de l'amplificateur de puissance. Utilisez-le avec le Jack PREAMP OUT pour creer une boucle d'effets.

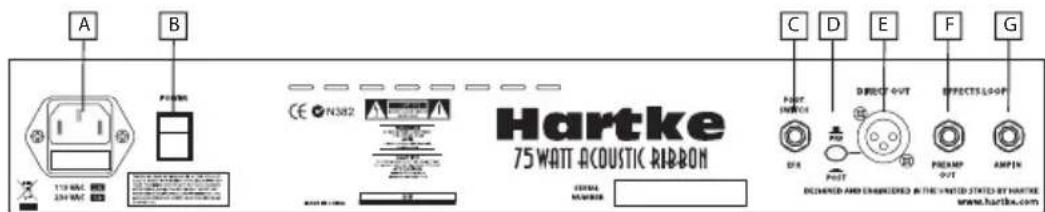

AC75-Face arriere

A. Embase secteur - Connectez le cordon secteur standard fourni à cette embase.
B. Interrupteur POWER - Cet interrupteur permet de mettre l'AC75 sous/hors tension.
C. Jack FOOTSWITCH - Permet de connecter la pédale optionnelle (Hartke FS1) pour activer/désactiver les effets DSP au pied.
D. Touche PRE/POST- Cette touche déterminé si le signal de la sortie Direct est prélevé avant ou après le préamplificateur, l'égaliseur et les effets de la voie.
E. Sortie XLR DIRECT OUT - Ce connecteur porte le signal symétrique de l'AC75 et peut être relié la console de façade principale.
F. Jack PREAMP OUT - Ce Jack 6,35 mmporte le signal du préamplificateur, affecté par l'égaliser et les effets. Vous pouvez l'utiliser avec le Jack AMP IN pourisser une boucle d'effets.
G. Jack AMP IN- Ce Jack permet d'acheminer un signal directement à l'amplificateur de puissance. Vous pouvez l'utiliser avec le Jack PREAMP OUT pour creer une boucle d'effets.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

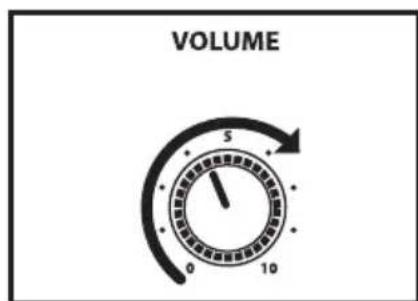

AC75 et AC150 - Utilisation de base

La configuration des amplificateurs Hartke AC75 et AC150 est simple et ne prend que quelques minutes.

1. Sortez l'amplificateur de son emballage (conservez-le pour tout retard) etCHOISSEZ son emplacement. Pour eviter tout probleme de surchauffe, veilles a ce que la face arriere ne soit pas obstruee et que I'amplificateur soit suffisamment ventilé.
2. Reliez le cordon secteur à trois broches à une prise secteur avec mise à la terre. Ne mettez pas immédiatement l'amplificateur sous tension.

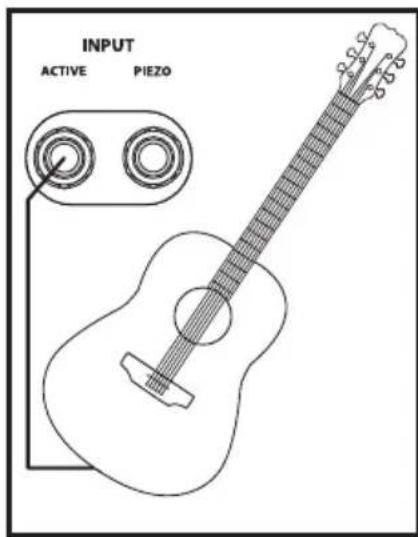

3. Utilisez des cables instrument standard pour relier votre guitare acoustique ou votre instrument electroacoustique au connecteur approprié de la voie d'entrée 1 à l'avant. Si le micro de votre instrument fonctionne avec une pile, reliez-le à l'entrée ACTIVE. Sinon, reliez-le à l'entrée PIEZO (passive).

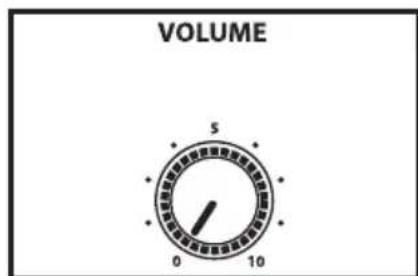

4. Avant de monter le volume, placez les réglages de l'amplificateur sur leur position par défaut afin d'obtenir rapidement un son satisfaisant. Sur la voie 1, réglez le bouton GAIN sur "3" (position 9:00), et les boutons BASS et TREBLE sur "0" (position 12:00). Sur la voie 2, réglez le bouton GAIN sur "0" (completement à gauche). Réglez le bouton de VOLUME principal sur "0" (completement à gauche).

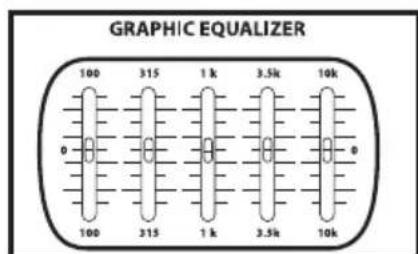

5. Placez ensuite les curseurs de l'égaliser graphique sur leur position centrale (0 dB) afin que la réponse en fréquence soit plate.
6. Enforcez l'interrupteur secteur à l'avant pourmettre l'amplificateur sous tension.
7. Réglez le niveau de sortie de l'instrument relié à l'entrée 1 aux 3/4 du volume maximum puis, tout en jouant sur votre instrument, montez progressivement le réglage de volume de l'amplificateur jusqu'à ce que vous obteniez un niveau convenable. Si de la distorsion est audible lorsque le réglage de volume général de l'amplificateur est faible, réduisez le volume de l'instrument (ou tentez de tracer le cable déféc-tueux).

Remarque: Reglez toujours le bouton de VOLUME général sur une valeur plus élevé que le bouton de GAIN de la voie d'entrée pour obtenir un rapport signal/bruit optimal.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

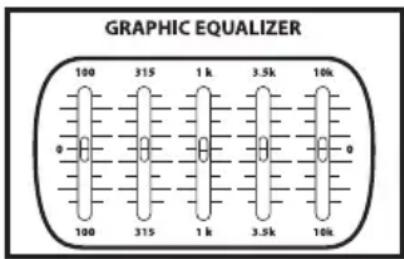

1. Experimentez ensuite avec l'égaliseur graphique de l'amplificateur AC75 ou AC150. Commencez en réglant chacun des cinq curseurs sur leur position centrale "0". Jouez ensuite sur votre instrument et déplacez chacun des curseurs. Tentez de remarquer la façon dont chaque filtré d'égalisation affecte le son. Pour plus d'informations, consultez la section sur l'égalisation aux pages 27 et 28 de ce mode d'emploi. Lorsque les réglages de l'égaliseur graphique donnent de bons résultats avec le son de votre instrument et votre style musical, notez-les afin de les utiliser ultérieurement.

Si vous avez suivi toutes ces étapes et que vous rencontrez toujours des problèmes, appezelez l'assistance technique de Samson (1-800-372-6766) entre 9:00 et 17:00, heures de la côte Est.

Utilisation des réglages de timbre de l'entrée 1

La voie d'entrée 1 comporte des réglages BASS et TREBLE servant à corriger le son de votre instrument. Le bouton BASS détermine le niveau des basses fréquences autour de 100Hz , le bouton TREBLE, le niveau des hautes fréquences autour de 10kHz . Réglez les boutons BASS et TREBLE sur "0" (position 12:00) pour que la réponse en fréquence demeure plate. Réglez le bouton BASS sur une valeur supérieure/inferieure à "0" pour accentuer/attenuer le niveau des basses fréquences de l'instrument relié à l'entrée 1. Réglez le bouton TREBLE sur une valeur supérieure/inferieure à "0" pour accentuer/attenuer le niveau des hautes fréquences de l'instrument relié à l'entrée 1.

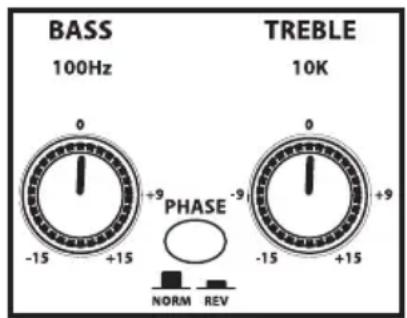

Utilisation de la touche Phase

La touche PHASE permit d'inverser la polarité de l'amplificateur. Vous pouvez l'utiliser conjointement avec le filtré Notch pour supprimer le Larsen (consultez la section Configuration du FILTRE NOTCH, représentée plus loin).

L'amplificateur et la guitare acoustique peuvent parfois produit une fréquence résonante risquant de générer du Larsen. En inversant la polarité de l'amplificateur, vous réduisez grandement les risques de Larsen. Lorsque du Larsen se produit, appuyez sur la touche PHASE. S'il demeure audible, tentez de le supprimer avec le FILTRE NOTCH.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

Utilisation des effets numériques

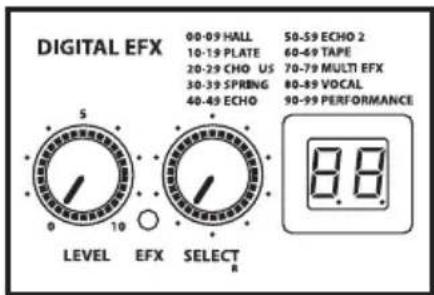

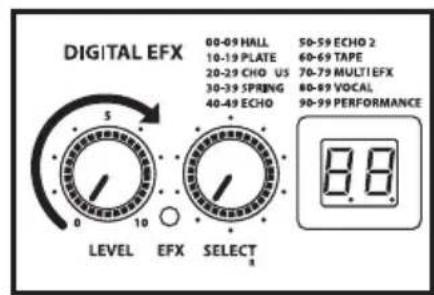

100 effets numériques (24 bits) intégrés, dont des délays, des réverbérations et des Chorus, peuvent être appliqués aux signaux des deux entres. La section des effets est pourvue d'un sélecteur et d'un afficheur à Leds (deux colonnes de 7 segments) permeant deCHOISIR les Presets, et d'un réglage LEVEL servant à déterminer le niveau des effets.

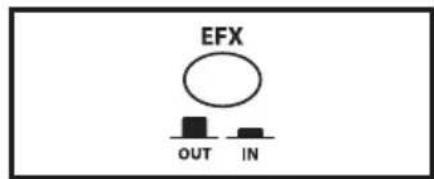

• Assignez les effets à l'entrée 1 en appuyant sur la touche EFX ON/OFF.

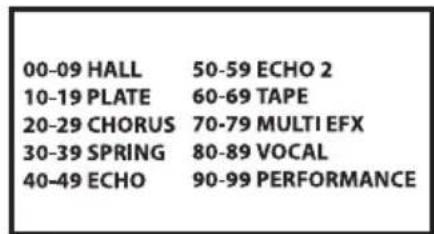

• Sélectionnez ensuite l'effet à l'aide du réglage SELECT. Afin de facilititer la sélection, les Presets d'effets sont regroupés dans des banques. Elles comportent 10 Presets, classés par catégories : HALL, PLATE, CHORUS, SPRING, ECHO, ECHO2, TAPE, MULTI EFX, VOCAL et PERFORMANCE.

Tournez le bouton vers la croite pour sélectionner le Preset suivant, ou vers la gauche pour revenir au Preset précédent. Pour cet exemple, nous utilisieren une simulation de la réverbération d'une piece de grande taille. Sélectionnez le Preset 08 à l'aide du réglage SELECT.

Montez progressively le réglage LEVEL des effets jusqu'à ce que vous obtieniez le niveau de réverbération (HALL) souhaïte.
- Pour assigner l'effet au signal de l'entrée MIC ou LINE de la voie 2, appuyez sur la touche EFX ON/OFF de la voie d'entrée 2.

Comme les haut-parleurs large bande de 12,7 cm des AC150 sont configurés en stéreo, ils permettent d'apprecier le panoramicque stéreo de certains effets. Vous trouvez une liste complète des 100 Presets d'affets offerts à la page 71.

Vous pouvez également relier une pedale optionnelle ( comme une Hartke FS1) au Jack FOOTSWITCH en face arrière pour activer/désactiver les effets au pied.

La Led EFX s'allume en rouge lorsque vous activez les effets numériques, et elle s'eteint lorsque vous les désactivez avec la pedale.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

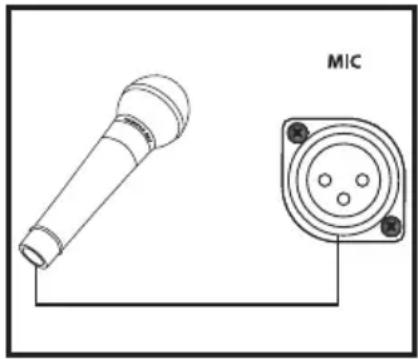

Utilisation de l'entrée micro

Les amplificateurs AC75 et AC150 sont équipés d'une entrée MIC permettant de connecter un micro pour capter le son de votre instrument acoustique, ou de connecter un signal micro provenant d'un préamplificateur acoustique, comme par exemple, une pédale Hartke Acoustic Attack. Vous pouvez également vous servir de l'entrée MIC pour relier un micro voix faible impédance standard. De plus, cette entrée dispose d'une alimentation fantôme permettant d'utiliser des micros à condensateur. Les amplificateurs de la série Acoustic Ribbon offrent une réponse en fréquence linéaire et naturelle, et ils permettent d'excellents résultats lorsque vous les utilissez en retours pour la voix.

• Avant de connecter un micro, placez le réglage de VOLUME principal au minimum. Reliez un micro faible impédance au connecteur XLR de l'entrée 2, en face avant, à l'aide d'un cable XLR standard.
  Montez progressively le réglage de VOLUME principal pour le régler entre "6" et "7" (positions 1:00 et 3:00).

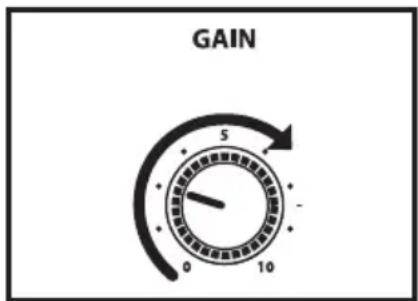

  Montez progressively le réglage de GAIN jusqu'à ce que vous obtieniez le niveau souhaité pour le micro. Souvenez-vous que vous doivent regardier les boutons GAIN des entrées 1 et 2 de façon à aboutir un dosage convenable entre le signal du micro relié à l'entrée 2 et le signal de l'instrument relié à l'entrée 1.
• Pour utiliser les effets avec le signal de l'entrée MIC, appuyez sur la touche EFX ON/OFF de l'entrée 2. La Led EFX s'allume alors en rouge.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

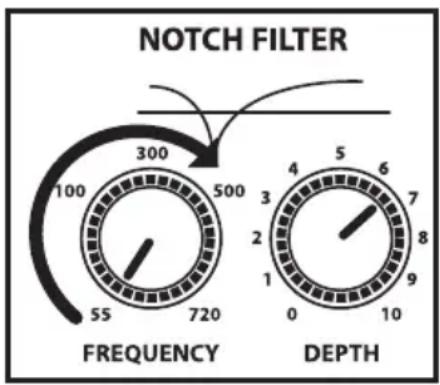

Configuration du filtré Notch

Le FILTRE NOTCH des AC75 et AC150 peut s'avérer extrémement utile pour supprimer le Larsen. Le Larsen est ce bruit strident et désagréable se produit lorsque le son d'une enceinte est capté par un micro, amplifié, capte à nouveau, réamplifié, et ainsi de suite. Cette boucle acoustique cause alors un son-percent. Le même problème peut survenir avec un instrument electroacoustique car leur micro capte le son produit par le corps.

Le FILTRE NOTCH est un filtré permettant d'atténuer une bande étroite de fréquences. Lorsque vous reglez le filtré NOTCH sur la fréquence du Larsen, il l'atténue afin de corriger le problème. Comme il n'atténue qu'une bande étroite, le son de votre instrument n'est pratiquement pas affecté. Utilisez le FILTRE NOTCH pour obtenir le gain maximum avant Larsen.

Le filtrtre NOTCH comporte deux réglages: FREQUENCY et DEPTH. Le bouton FREQUENCY détermine la fréquence spécifique (entre 55 Hz et 720 Hz) devant être coupée. Le bouton DEPTH détermine le niveau d'atténuation pour la fréquence sélectionnée. Plus la valeur de réglage est élevé, plus l'atténuation est importante. Suivez ces étapes pour configurer le FILTRE NOTCH :

• Pour cet exemple, réglez le bouton DEPTH entre "6" et "7".
• Connectez votre instrument acoustique à l'entrée 1, puis montez le réglage de VOLUME principal de l'amplificateur et le réglage de GAIN de la voie d'entrée 1 jusqu'à ce qu'un début de Larsen se produit.
• Tournez doucement le bouton FREQUENCY pour déterminer la fréquence du Larsen.
• Si le Larsen n'est pas attenué complètement, montez le réglage DEPTH et repêzez ces étapes. Continuez jusqu'à ce que vous obteniez un niveau avant Larsen satisfaisant.

Configuration et utilisation des amplificateurs Hartke AC75 et AC150

Utilisation de l'entrée LINE/CD

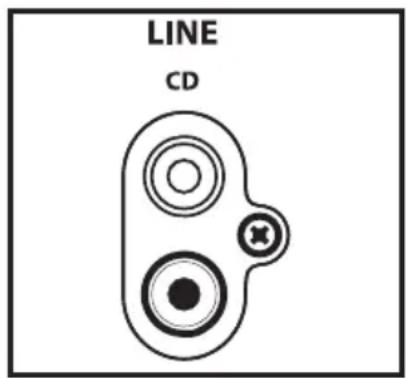

Les amplificateurs de la série Acoustic Ribbon sont poursus d'une entrée LINE/CD permettant de connecter un lecteur de CD, cassette, mini-disque ou MP3 pour improviser avec des pistes pré-enregistrées ou apprendre un passage de votre morceau préfééré. En fait, cette entrée permet de relier n'importe qu'elle source à niveau ligne, comme un préamplificateur acoustique ou une boîte à rythmes. Reliez le lecteur de CD ou la source à niveau ligne à cette entrée à l'aide d'un cable RCA standard.

Lorsqu'un signal est connecté à l'entrée MIC de la voie 2, utilisez le réglage de volume du lecteur de CD ou de la source à niveau ligne pour déterminer la balance entre le niveau de la source et celui du signal. Commencez par régler le volume au minimum et augmentez-le progressivement jusqu'à ce que vous obtieniez un équilibre convenable.

Configuration des AC75 et AC150

Utilisation de la sortie directe

Les AC75 sont munis d'une sortie Direct Out, et les AC150, d'une sortie Direct Out stéreo. Ces sorties directes permettent de relier l'amplificateur au système de sonorisation. Utilisez ces connecteurs XLR à symétrielectronique pour acheminer le signal des AC75 ou AC150 à une console d'enregistrement ou de sonorisation (via l'entrée micro). Le niveau de cette sortie faible impédance (100 Ohms) varie entre -30 à -20 dB. Vous pouvez également utiliser la sortie Direct Out pour acheminer le signal à un

amplificateur externe avec une sensibilité d'entrée de -10 dB.

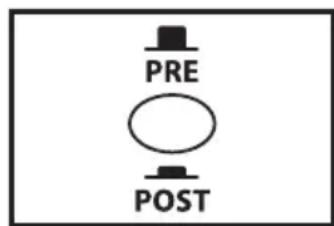

La position de la touche PRE/POST détermine si le signal de la sortie Direct Out est acheminé directement depuis l'entrée ou prélevé après les réglages de timbre, l'égaliseur et les effets de l'amplificateur.

Pour acheminer le signal de votre instrument directement au système de sonorisation, placez la touche PRE/POST sur la position PRE. Pour que le signal soit affecté par les réglages de timbre, l'égaliseur et les effets, placez la touche PRE/POST sur la position POST.

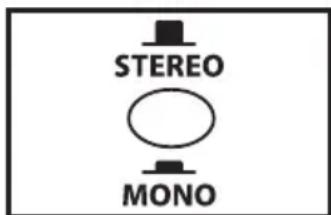

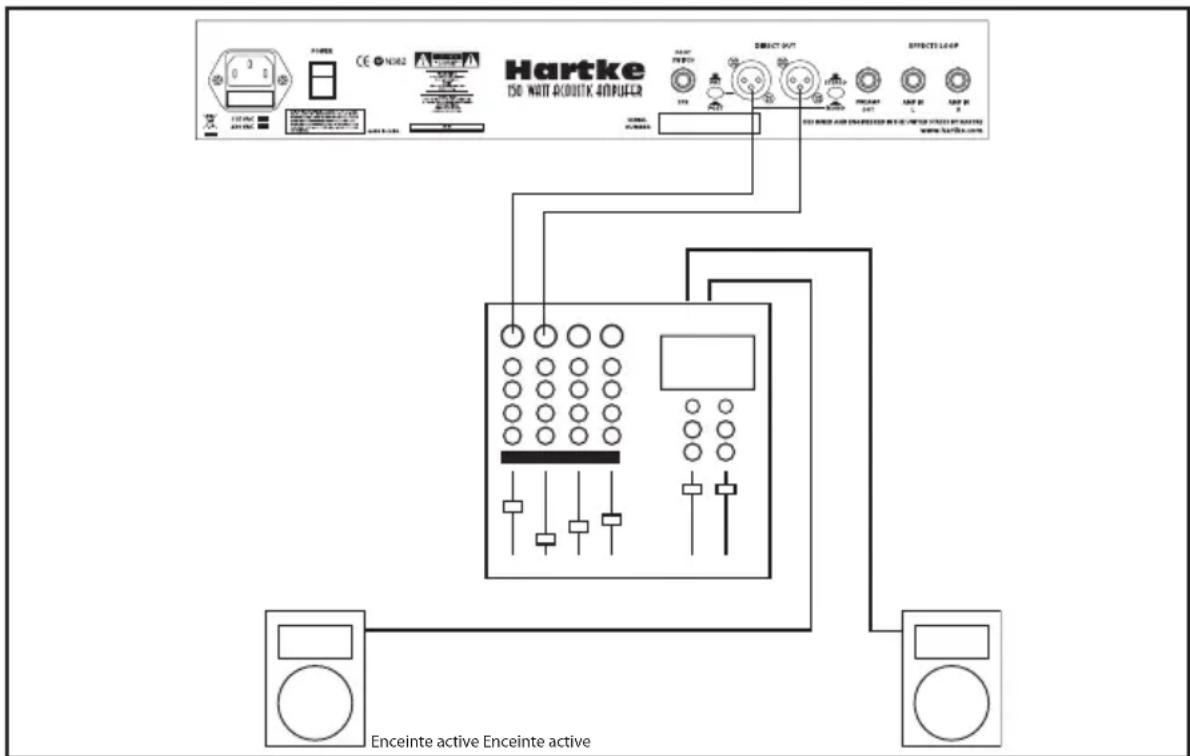

Les AC150 sont pourvus d'une sortie Direct Out stéreo. Les

connecteurs DIRECT OUT gauche et droit permettent donc de préserver les caractéristiques des effets stéreo produits par le processeur DSP intégré. Pour utiliser les sorties DIRECT OUT en stéreo, assurez-vous que la touche STEREO/MONO soit en position haute et que les sorties DIRECT OUT gauche et croite soient reliées à deux entrées de la console de mixage. Réglez le panoramaque des entrées gauche et croite de façon à préserver l'image stéreo. Pour utiliser la sortie DIRECT OUT en mono, veillez à ce que la touche STEREO/MONO soit enforcée (position mono) et que la sortie DIRECT OUT gauche soit reliée à une entrée de la console.

AC150 - Configuration stéreo avec la sortie Direct Out

Configuration des AC75 et AC150

Utilisation d'une boucle d'effets

Les amplificateurs AC75 et AC150 sont équipés de connecteurs PREAMP OUT et AMP IN (en face arrière) permettant d'acceder à la section de préamplification et à l'amplificateur de puissance afin de les utiliser indépendamment. Par exemple, la sortie PREAMP OUT permet d'acheminer le signal à un enregistrure, et l'entrée AMP IN permet d'utiliser l'amplificateur en retour actif. Toutefois, ces connecteurs servent la plupart du temps à relier un proceseur externe (boucle d'effets). Si vous utilisez un AC150, les effets peuvent être renvoyés en stéreo puisque les paires (gauche et droite) de haut-parleurs large bande de 12,7 cm disposent d'amplificateurs (50 Watts) indépendants. Ainsi, le côte gauche du signal de l'effet est acheminé à la paire de haut-parleurs de gauche, et le côte croit, à la paire de droite.

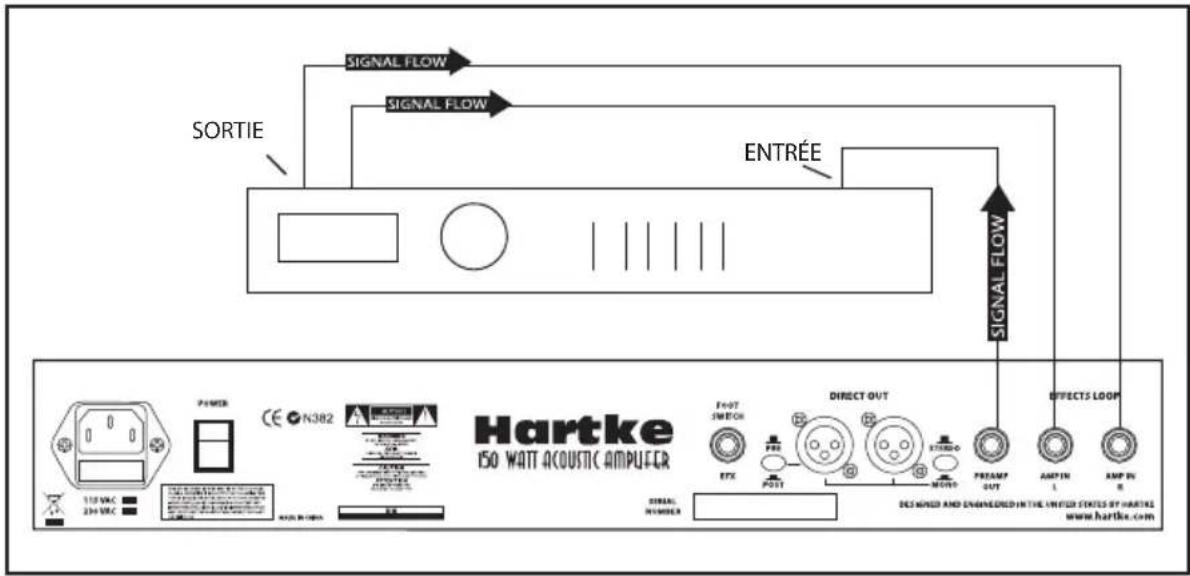

AC150 - Configuration stéreo avec une boucle d'effets

Reliez la sortie PREAMP OUT à l'arrête de l'amplificateur à l'entrée du processeur en vous servant d'un cable instrument blindé standard.
- Reliez ensuite la sortie du processeur au connecteur AMP IN à l'arrière de l'amplificateur en vous servant d'un cable instrument blindé standard.
- Si vous utilisez l'AC150 avec un effet stéreo, vous pouvez relier les sorties gauche et droite du processeur aux connecteurs AMP IN LEFT et RIGHT de l'amplificateur.

Remarque: Lorsque vous reliiez un effet utilisant une ligne de retard, comme une réverbération, un Flanger, un Chorus ou un délié numérique, assurez-vous de régler correctement le dosage signal traité/non traité à l'aide du réglage MIX de l'effet. Consultez le mode d'emploi de l'effet pour savoir comment fonctionne le réglage MIX.

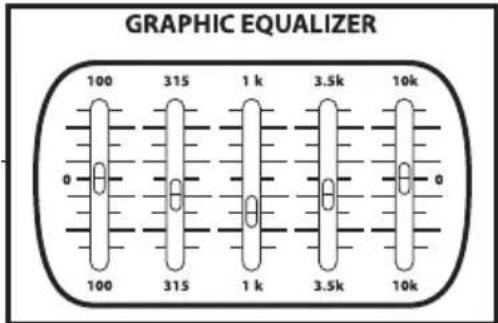

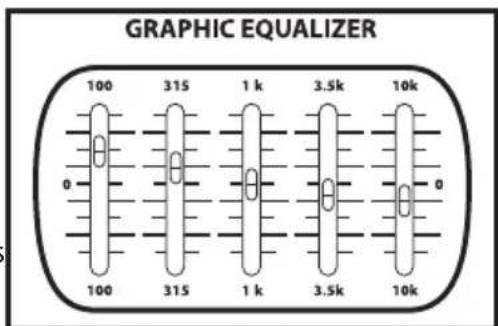

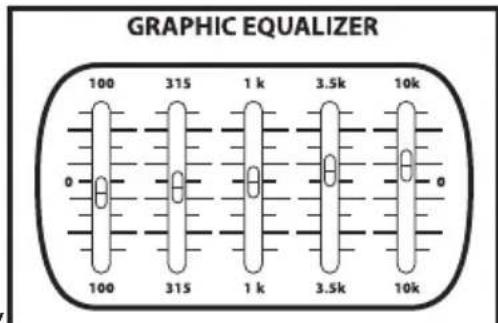

Section d'égalisation

Les amplificateurs AC75 et AC150 sont munis d'un égaliseur offrant un contrôle presque absolut sur le son de votre instrument acoustique. Pour mistroux comprendre son fonctionnement, il est important de savoir que tous les sons naturels sont composés d'une gamme étendue de fréquences, combinées de façon particulière. Cette combinaison détermine la couleur distincte de chaque son. Les réglages d'égalisation permettent d'alterer le son en accentuant/attenuant des bandes de fréquences spécifiques. Ils fonctionnent comme les réglages pour les graves et les aigus de votre amplificateur Hi-Fi, mais sont bien plus précis. Les AC75 et AC150 mettent à votre disposition un outil des plus efficaces pour modifier le son général de votre instrument: un égaliseur graphique offrant jusqu'à 12 dB d'atténuation/accentuation sur cinq bandes de fréquences étroites.

Cet égaliseur graphique cinq bandes est muni de cinq curseurs, chacun correspondant à une bande de fréquences étroite (100 Hz, 315 Hz, 1 kHz, 3,5 kHz et 10 kHz). Ceci vous permet de déterminer la réponse en fréquence du système. Lorsque ces curseurs sont régles sur leur position centrale ("0"),ils n'apportent aucune modification.Lorsque vous les placez entre la position centrale et le repère ^ 一 + 1 2 ^ la bande de fréquences est accentuee; lorsque vous les placez entre la position centrale et le repere "-12", elle est attenuée.Nous avons sélectionné ces bandes de fréquences avec soin car elles ont un impact très important sur le son de votre instrument.Par exemple,le curseur 100 Hz affecte les fréquences les plus basses pouvant etre perçues en fait,la plupart des humains ne peuvent pas percevoir les fréquences inférieures a 20 Hz), alors que les quatre curseurs les plus a droite affectent les aigus et les mediums.

Pour déterminer l'effet de chacun des curseurs de l'égaliseur graphique sur le son de votre instrument, commencez par les placer sur leur position centrale ("0").

Section d'égalisation

Ensuite, montez-les et baissez-les un par un, en écouteant les modifications. Veuillez notes que le fait de monter tous les curseurs sur une valeur supérieure identique a pratiquement le même effet que si vous montiez le réglage de volume principal; de façon inverse, le fait de tous les placer sur une valeur inférieure identique a pratiquement le même effet que si vous réduisiez le réglage de volume principal. Ne perdez pas votre temps, vous disposez d'un réglage de volume général!

La plupart du temps, la meilleure façon d'utiliser l'égaliseur est de déterminer quelles bandes de fréquences doivent être attenuées, par opposition à celles qui doivent être accentuees. Il est importante de savoir que l'accentuation d'une bande de fréquences accentue également le niveau général. Ainsi, lorsque les basses fréquences sont accen-tuées exagérément, une surcharge et de la distorsion peuvent se produit, et les enceintes connectées peuvent être endommagées.

La courbe d'égalisation que vous appliquerez au signal dépend de votre instrument, de vos goûts personnels et de votre style musical. Voici tout de même quelques suggestions générales:

Pour obtenir des fréquences graves très profondes, accentuez légèrement les basses fréquences tout en attenuant les haute fréquences (n'apportez pas de modifications aux médiums, ou atténuez-les légèrement), tel qu'illustré à droite.
Pour vous débarrasser du son "plat" de votre instrument et faire en sorte qu'il soit plus "hi-fi", tentez d'atténuer les médiums sans apporter de modifications aux graves et aux aigus, tel qu'illustré à droite.
Pour un son plus brillant et比较好, accentuez les aigus et les hauts-médiuns, tel qu'illustré à droite.
- Lorsque vous trouvez des réglages d'égalisation donnant de très bons résultats, prenez-les en note. Vous série surris de constater à quel point il est facile de les oublier!

Enfin, alors que vous expérimentez avec les réglages d'égalisation des amplificateurs AC75 et AC150, pensez également à expérimenter avec les réglages d'égalisation de votre instrument.

Einleitung

AC75 et AC150 - Caractéristiques techniques

Niveau d'entrée max.

Active

Piezo

Entree Mic (CH2)-50 dBu

Entrées Line (CH2) -20 dBu

Puisance nominale

AC75 75 Watts (50 W pour les basses fréquences,

25 W pour les haute fréquences)

AC150 150 Watts (2 x 50 W pour les basses fréquences,

50 W pour les haute fréquences)

Égaliseur

Égaliseur graphique 5 bandes (Sortie Main) ±12 dB, position centrale à 100 Hz, 350 Hz,

Voie 2 - Entrees CD In gauche et droite RCA

Embase casque stereo Jack stereo 6,35 mm

Impedance des haut-parleurs

4 Ohms

Woofers

AC75

2 haut-parleurs large bande de 12,7 cm (5 pouces)

concus specialement, 8 Ohms, 25 Watts

AC150 4 haut-parleurs large bande de 12,7 cm (5 pouces)

(5pouces)

concus specialement, 8 Ohms, 25 Watts

Tweeter

AC75 Tweeter à ruban de 5 cm par 10,2 cm

coupled to un guide d'ondes de 12,7 cm par 17,8 cm

AC150 Tweeter à ruban de 5 cm par 10,2 cm

coupled to un guide d'ondes de 17,8 cm par 17,8 cm

Dimensions

AC75 Hauteur:43,18 cmLargeur:42,09 cm

Profondeur:28,30 cm

AC150 Hauteur:47,88 cmLargeur:50,17 cm

Profondeur:38,48cm

Poids

AC75 17 kg

AC150 21,8 kg

Les caractéristiques peuvent être modifiées à tout moment sans préavis.
