Type de produit	Enregistreur de données (Data Logger)
Marque	Dostmann Electronic
Modèle	LOG110
Catégorie	Équipements de mesure
Mesures	Température et humidité relative
Capteur externe	Oui (optionnel)
Alimentation	Pile lithium CR2032 (3 V)
Autonomie	Environ 10 heures après affichage batterie faible
Affichage	Écran LCD avec affichage des valeurs, état, Max/Min/Avg
Interface	USB (connecteur protégé par bouchon en caoutchouc)
Logiciel	DE-LOG-Graph (configuration et lecture)
Mémoire	Circulaire (remplacement des plus anciennes valeurs)
Indicateurs	LED verte (enregistrement), LED rouge (alarme), buzzer sonore
Fonctions	Enregistrement, alarmes programmables, valeurs min/max/moyenne, mode veille
Normes	CE, EN 12830, EN 13485, EN 13486
Nettoyage	Chiffon sec ou humide ; pas de détergents agressifs
Conditions d'utilisation	Lieu sec et propre ; éviter chocs et écrasements
Remplacement de pile	Oui, pile CR2032 accessible par compartiment arrière
Réparabilité	Pile remplaçable ; recalibration annuelle recommandée

FOIRE AUX QUESTIONS - LOG110 Dostmann Electronic

Comment mettre en service l'enregistreur LOG110 ?

Retirez l'appareil de l'emballage, enlevez le film de protection de l'écran et insérez une pile CR2032 (3 V) dans le compartiment à l'arrière. L'écran affiche les mesures actuelles pendant 10 secondes, puis 'FS' (paramètres d'usine) pendant 30 secondes avant de s'éteindre.

Comment configurer l'enregistreur ?

Installez le logiciel DE-LOG-Graph sur votre PC, connectez l'appareil via le câble USB (ôtez le bouchon en caoutchouc), puis lancez le logiciel pour modifier les paramètres comme l'intervalle de mesure, les alarmes, etc.

Quels sont les paramètres par défaut du LOG110 ?

Intervalle de mesure : 15 minutes. Alarme température : -30°C à 70°C (interne) ou -40°C à 150°C (externe). Alarme humidité : 0% à 100%. Mode veille LCD après 10 secondes. Mémoire circulaire activée.

Comment démarrer et arrêter l'enregistrement ?

Maintenez la touche Démarrage/Arrêt enfoncée pendant 3 secondes. Un bip confirme le démarrage ; le segment 'Stop' disparaît et 'Log' apparaît. Pour arrêter, procédez de même.

Comment afficher les valeurs min, max et moyenne ?

Appuyez sur la touche Mode pour faire défiler : AVG (moyenne), MIN (minimum), MAX (maximum) et AUT (changement automatique toutes les 2 secondes). Ces valeurs s'affichent dans la partie inférieure de l'écran.

Que signifient les LED et le signal sonore ?

LED verte : clignote à chaque enregistrement. LED rouge : clignote en cas de dépassement d'une alarme. Signal sonore : retentit en cas d'alarme ou lors de la réception des paramètres. Ces indicateurs peuvent être désactivés via le logiciel.

Comment changer la pile de l'enregistreur ?

Tournez le couvercle du compartiment à piles (à l'arrière) de 90° vers la gauche, retirez l'ancienne pile et insérez une neuve CR2032. Le symbole de batterie vide indique qu'il reste environ 10 heures de fonctionnement.

Que faire si l'écran affiche 'PF' ?

L'affichage 'PF' signifie que la pile est trop faible pour effectuer des mesures. Remplacez immédiatement la pile par une neuve CR2032.

Comment nettoyer l'enregistreur ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de détergents agressifs ni de solvants. Évitez l'humidité excessive et rangez l'appareil dans un endroit sec et propre.

Quelles sont les normes de conformité du LOG110 ?

L'appareil est certifié CE et conforme aux normes EN 12830, EN 13485 (aptitude au stockage et transport de produits alimentaires) et EN 13486 (recommandation de recalibration annuelle). Classe de précision 1 (-30°C à +70°C).

MODE D'EMPLOI LOG110 Dostmann Electronic

LOG100/110 - Enregistreur de données

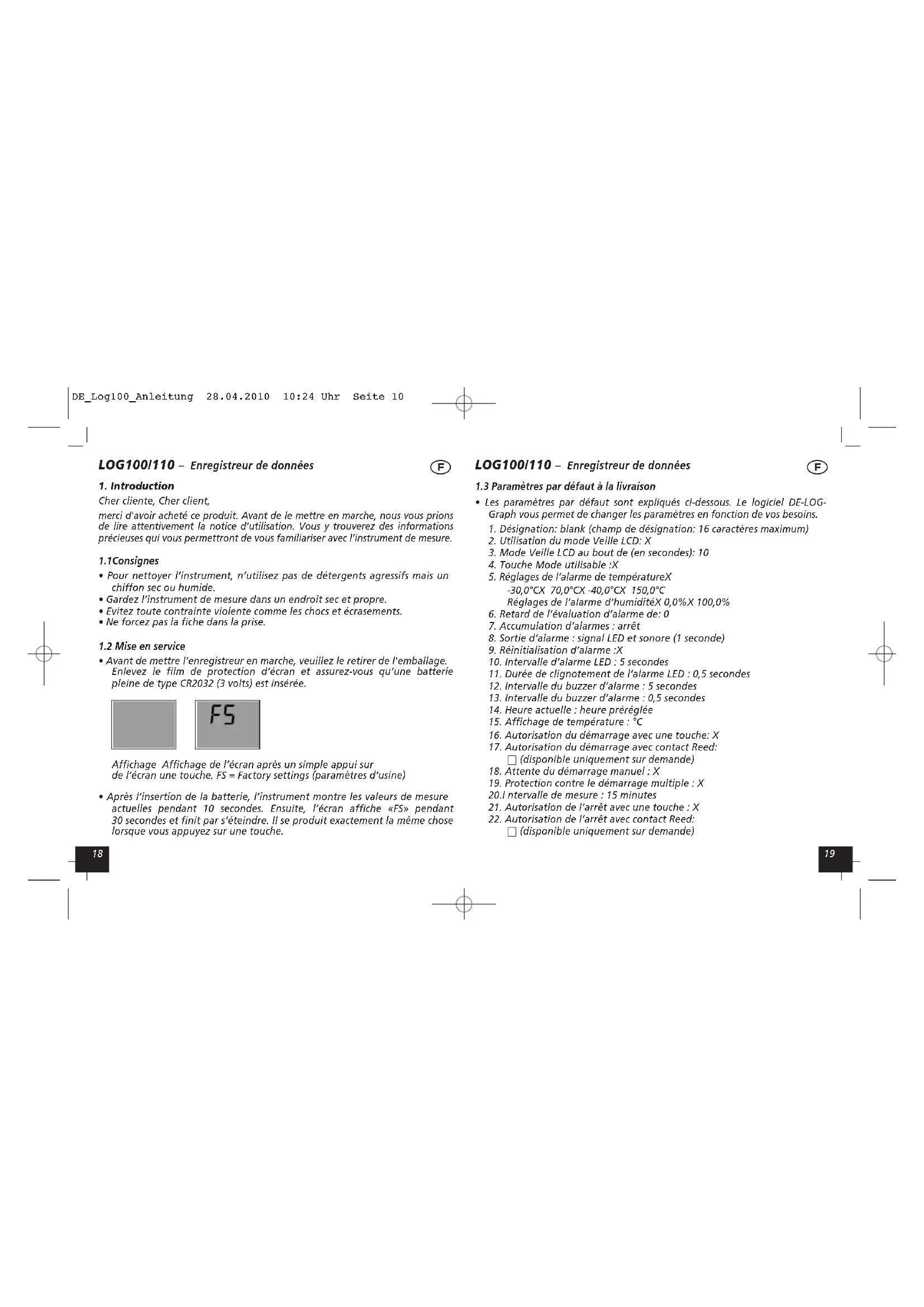

1. Introduction

merci d'avoir acheté ce produit. Avant de le mettre en marche, nous vous prions de lire attentivement la notice d'utilisation. Vous y trouverez des informations précieuses qui vous permettront de vous familiariser avec l'instrument de mesure.

1.1 Consignes

• Pour nettoyer l'instrument, n'utilisez pas de détergents agressifs mais un chiffon sec ou humide.
• Gardez l'instrument de mesure dans un endroit sec et propre.
• Evitez toute contrainte violente comme les chocs et écrasements.
• Ne forcez pas la fiche dans la prise.

1.2 Mise en service

- Avant de mettre l'enregistreur en marche, veuillez le retirer de l'emballage. Enlevez le film de protection d'écran et assurez-vous qu'une batterie pleine de type CR2032 (3 volts) est insérée.

Affichage Affichage de l'écran après un simple appui sur de l'écran une touche. FS = Factory settings (paramètres d'usine)

- Après l'insertion de la batterie, l'instrument montre les valeurs de mesure actuelles pendant 10 secondes. Ensuite, l'écran affiche «FS» pendant 30 secondes et finit par s'éteindre. Il se produit exactement la même chose lorsque vous appuyez sur une touche.

LOG100/110 - Enregistreur de données

1.3 Paramètres par défaut à la livraison

• Les paramètres par défaut sont expliqués ci-dessous. Le logiciel DE-LOG-Graph vous permet de changer les paramètres en fonction de vos besoins.
• Désignation: blank (champ de désignation: 16 caractères maximum)
• Utilisation du mode Veille LCD: X
• Mode Veille LCD au bout de (en secondes): 10
• Touche Mode utilisable :X
• Réglages de l'alarme de températureX -30,0°CX 70,0°CX -40,0°CX 150,0°C Réglages de l'alarme d'humiditéX 0,0%X 100,0%
• Retard de l'évaluation d'alarme de: 0
• Accumulation d'alarmes : arrêt
• Sortie d'alarme : signal LED et sonore (1 seconde)
• Réinitialisation d'alarme :X
• Intervalle d'alarme LED : 5 secondes
• Durée de clignotement de l'alarme LED : 0,5 secondes
• Intervalle du buzzer d'alarme : 5 secondes
• Intervalle du buzzer d'alarme : 0,5 secondes
• Heure actuelle : heure préréglée
• Affichage de température : °C
• Autorisation du démarrage avec une touche: X
• Autorisation du démarrage avec contact Reed: □ (disponible uniquement sur demande)
• Attente du démarrage manuel : X
• Protection contre le démarrage multiple : X
• Intervalle de mesure : 15 minutes
• Autorisation de l'arrêt avec une touche : X
• Autorisation de l'arrêt avec contact Reed: □ (disponible uniquement sur demande)

LOG100/110 - Enregistreur de données

1. Utilisation d'une mémoire circulaire : X (lorsque la mémoire est pleine, la plus ancienne valeur est remplacée)

1.4. Marquage

- Marquage CE, EN 12830, EN 13485, aptitude pour stockage (S) et transport (T) pour dépôt de produits alimentaires et distributeur (C), classe de précision 1 (-30...+70°C). Conformément à EN 13486, nous vous recommandons une recalibration annuelle.

2. Utilisation

- Pour configurer l'enregistreur de données, veuillez installer le logiciel DE-LOG-Graph sur un PC.

2.1 Connexion USB

- Pour configurer l'enregistreur de données, vous devez le connecter au PC via un câble USB et lancer le logiciel. Pour la configuration, veuillez vous référer au paragraphe approprié du manuel figurant sur le CD du logiciel.

2.2 Eléments de commande et d'affichage (Fig. 1)

Outre le grand affichage, le Log100/110 dispose également de deux affichages LED et deux touches de commande..

A: L'écran LCD affiche l'humidité, la température, la température externe (en cas d'utilisation d'un capteur externe), l'indicateur de niveau de batterie, les mesures Max/Min/Avg, les informations d'état
B: Touche Démarrage/Arrêt
C: Touche Mode
D: LED: verte/rouge
E: Interface USB (avec bouchon en caoutchouc)

LOG100/110 - Enregistreur de données

2.3 Utilisation des touches

- Touche Démarrage/Arrêt:

• Le Log100/110 dispose de deux touches (l'une étant au-dessus de l'autre) sur la face avant. Les deux touches peuvent être bloquées individuellement via le logiciel, évitant ainsi toute opération non autorisée ou accidentelle.

La touche Démarrage/Arrêt vous permet de démarrer et d'arrêter l'enregistreur de données en cas de configuration adéquate. Cette touche doit être maintenue enfoncée pendant 3 secondes pour chaque opération. Après le démarrage de l'enregistreur (chose qui s'effectue en appuyant sur une touche), ce dernier émet un bref bip en signe de confirmation. Le segment LCD «Stop» disparaît, laissant place au segment LCD «Log».

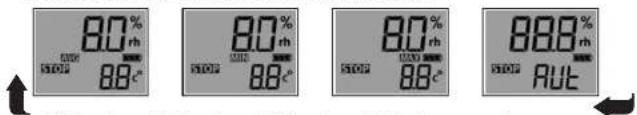

- Touche Mode:

La touche Mode sert à afficher les valeurs Max/Min/Avg. Ces valeurs s'affichent toujours sur le petit écran d'affichage du bas.

AVG: valeur MIN: valeur MAX: valeur AUT: changement moyenne minimale maximale automatique

En mode Changement automatique, l'écran d'affichage alterne entre les valeurs Max, Min et Avg toutes les 2 secondes.

2.4 Eléments d'affichage de l'écran LCD (Fig. 2)

- Outre deux valeurs de mesure, le grand écran LCD affiche également divers informations d'état. Il peut être partiellement (mode Veille) ou totalement désactivé via le logiciel de sorte que les informations non désirées ne soient pas affichées.

LOG100/110 - Enregistreur de données

F: Valeur mesurée 1 montre la valeur d'humidité actuelle (Log110) ou la valeur de température actuelle (Log100).
G: Unité de mesure de la valeur 1 montre l'unité de mesure actuelle pour la valeur 1.
H: Valeur mesurée 2 montre la valeur mesurée dans la partie inférieure de l'écran. Selon la configuration, il s'agit soit de valeurs de température du capteur de température interne ou externe soit de valeurs Max/Min/Avg pour toutes les grandeurs de mesure.
1: Unité de mesure de la valeur 2 montre l'unité de mesure actuelle pour la valeur 2.
J: MAXMINAVG montre la valeur minimale, maximale ou moyenne.
K: Infos d'état montre le mode de fonctionnement LOG (enregistrement) ou STOP. Si LOG s'affiche, l'enregistreur enregistre. Si STOP s'affiche, aucune valeur mesurée n'est enregistrée.
L: Capteur externe s'affiche lorsqu'un capteur externe est connecté. Dès que le segment EXT apparaît, la valeur mesurée 2 est attribuée au capteur externe.
M: Lowbat Batterie faible vous informe sur le niveau de charge de la batterie.

Remarque concernant l'unité de mesure !

°C = Celsius

°F = Fahrenheit
% rh = humidité relative
td = point de rosée

Autres informations d'affichage

- Lorsque le mode Veille est activé, l'écran s'éteint automatiquement au bout d'un certain temps (modifiable par l'utilisateur). En outre, l'écran affiche divers états :

LOG100/110 - Enregistreur de données

Ecran désactivé Connecté au PC Enregistreur programmé

Enregistreur enregistre (vide)

Batterie

déchargée
Réglage

2.5 Ecran LED et signal sonore

• Les deux écrans LED et le signal sonore interne vous fournissent des informations utiles et importantes lors de l'utilisation de l'enregistreur de données.
  • LED verte:

La LED clignote une fois au démarrage de l'enregistreur, et pendant l'intervalle de mesure, lorsque l'instrument de mesure enregistre.

• LED rouge:

La LED clignote lors du dépassement d'une valeur limite préréglée.
• Signal sonore (Beeper):

Un signal sonore retentit lors du dépassement d'une valeur limite préréglée. Un bip valide également la réception des paramètres de réglage lorsque ceux-ci sont transmis à l'enregistreur de données connecté via le câble USB.

- La LED et le signal sonore peuvent être désactivés individuellement via le logiciel.

LOG100/110 - Enregistreur de données

2.6 Interface USB

• Pour programmer ou lire l'enregistreur de données, ce dernier doit être connecté à votre PC via le câble USB. Sur le côté gauche de l'enregistreur de données se trouve l'interface.
• L'interface est protégée par un bouchon en caoutchouc. Veuillez ôter le bouchon avant de connecter l'enregistreur à l'ordinateur. Le bouchon en caoutchouc protège l'instrument de mesure de l'humidité.
• Assurez-vous que le bouchon est de nouveau bien en place après la lecture ou la programmation.

2.7 Face arrière / compartiment de batterie

- Sur la face arrière de l'enregistreur de données, à côté du compartiment de batterie se trouve une étiquette imprimée sur laquelle figurent d'importantes informations concernant l'enregistreur de données.

2.8 Changement de batterie

• Pour changer la batterie, veuillez ouvrir le compartiment de batterie situé au dos l'appareil. Faites tourner le couvercle de batterie de 90° vers la gauche. Retirez la batterie et insérez-en une neuve.
• L'icône Batterie vide indique que vous devez sous peu remplacer la batterie. Vous pouvez encore effectuer des mesures exactes pendant environ 10 heures. En fonction du niveau de charge de la batterie, l'icône de batterie affiche jusqu'à 3 segments.
• Si l'écran d'affichage n'affiche que «PF», la batterie doit être changée immédiatement. Dans ce cas, le niveau de charge de la batterie ne suffit plus pour effectuer des mesures.

LOG100/110 - Enregistreur de données

Attention:

Les vieux appareils électroniques et piles usagées ne doivent pas être jetées avec les ordures ménagères. Dans le souci de protéger l'environnement veuillez les emmener dans un site approprié de récupération ou chez votre revendeur selon les spécifications nationales et locales.
