LOG32T - équipements de mesure Dostmann Electronic - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Thermomètre numérique
Plage de mesure	-50 °C à +70 °C
Précision de mesure	±0,5 °C
Affichage	Écran LCD rétroéclairé
Alimentation	Pile 9V
Dimensions	150 x 80 x 30 mm
Poids	300 g
Utilisation	Idéal pour des mesures de température dans divers environnements
Maintenance	Vérifier régulièrement l'état de la pile et nettoyer l'appareil avec un chiffon doux
Sécurité	Ne pas exposer à des températures extrêmes en dehors de la plage spécifiée
Informations générales	Appareil conçu pour un usage professionnel et domestique, facile à utiliser

FOIRE AUX QUESTIONS - LOG32T Dostmann Electronic

Comment calibrer le Dostmann Electronic LOG32T ?

Pour calibrer le LOG32T, suivez les instructions dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons de référence appropriés et de suivre les étapes de calibration étape par étape.

Que faire si l'appareil n'allume pas ?

Vérifiez que la batterie est installée correctement et qu'elle est chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie.

Comment changer les unités de mesure sur le LOG32T ?

Pour changer les unités de mesure, accédez aux paramètres de l'appareil en utilisant le bouton 'Menu', puis sélectionnez 'Unités' pour choisir l'unité souhaitée.

Pourquoi les mesures semblent-elles erronées ?

Assurez-vous que l'appareil est correctement calibré et que les capteurs ne sont pas obstrués. Vérifiez également que vous utilisez l'appareil dans les plages de mesure recommandées.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site Web du fabricant et suivez les instructions fournies dans la section de support.

L'appareil est-il étanche ?

Le LOG32T a une classification d'étanchéité IP65, ce qui signifie qu'il est résistant à l'eau et à la poussière, mais il ne doit pas être immergé.

Que signifie le code d'erreur affiché sur l'écran ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Chaque code correspond à un problème particulier, et le manuel fournira des solutions possibles.

Comment nettoyer le LOG32T ?

Utilisez un chiffon doux et humide pour nettoyer le boîtier de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

MODE D'EMPLOI LOG32T Dostmann Electronic

Mode d‘emploi Istruzioni di funzionamento Enregistreur de données pour la température et l’humidité* Data logger per temperatura e umidità* Démarrage rapide avec les paramètres standards Démarrage de l’enregistrement. Démarrer l’enregistrement. Appuyer jusqu’au bip sonore. La LED verte clignote (toutes les 30 secondes). Insérer l’enregistreur dans le port USB. Attendre Visualiser et enregistrer le chier PDF.

F1.4 Fonctions et usageLes enregistreurs de la série LOG32TH/LOG32T conviennent pour l’enregistrement, le dépistage d’alarme et l’afchage des mesures de la température, de l’humidité* et du point de rosée* (* uniquement LOG32TH). Les applications comprennent la sur- veillance de stockage, les conditions de transport ou d’autres processus sensibles à la température et/ou à l’humidité. L’enregistreur est muni d’un port USB intégré pouvant être connecté sans câble à tous les PC Windows. Le port USB est protégé par un 1.2 Conseils• Vérier que le contenu du paquet est complet et qu’aucun élément n’est endommagé.• Enlever la couche de protection sur la touche de démarrage et sur les deux LED. • Pour nettoyer l’appareil, ne pas utiliser de nettoyant abrasif; utiliser uniquement un chiffon doux sec ou humide. Ne pas laisser entrer de liquide dans l’appareil.• Stocker l’appareil de mesure dans un endroit propre et sec.• Mettre l’appareil à l’abri de choc et de pression.• Nous ne sommes pas responsables en cas de mesures irrégulières ou incomplètes et des résultats en découlant ; notre responsabilité pour les dégâts consécutifs est exclue!Appuyer sur la touche pendant 2 secondes et le bipper retentit 1 seconde.La LED verte s’allume pendant 2 secondes ; l’enregistrement commence!La LED verte clignote toutes les 30 secondes.2. Premier démarrage et début d’enregistrement1.6 Prêt à l’emploi L’enregistreur est préréglé (intervalle d’enregistrement de 5 minutes, etc. Voir les régla- ges par défaut) et il prêt à démarrer. Il peut être utilisé immédiatement sans logiciel!1.5 Pour votre sécuritéCe produit est exclusivement réservé pour le domaine d’applications décrites ci-dessus. Il ne doit être utilisé que selon ces instructions. Les réparations, modications ou changements non autorisés sont interdits.3. Arrêt de l’enregistrement / Créer un chier PDFConnecter l’enregistreur sur le port USB.Le bipper retentit 1 seconde.La led verte clignote jusqu’à la création du chier PDF (cela peut prendre 40 secondes). Le bipper retentit et la LED verte reste allumée.Il est afché que l’enregistreur indiqué comme périphérique LOG32TH/ LOG32T peut être retiré. Visualiser le chier PDF et l’enregistrer.Le PDF sera recouvert par l’enregistrement suivant!2.1 Redémarrer l’enregistrementVoir § 2. L’enregistreur démarre par défaut avec le bouton et s’arrête par défaut en branchant le port USB.Les valeurs mesurées sont automatiquement marquées sur le chier PDF.REMARQUE: Quand vous redémarrez, le chier PDF existant est effacé.Important! Il faut toujours sauvegarder les chiers PDF dans votre PC.LOG32TH_14060010_2014-06-23T151133.DBF LOG32TH SN 14060010 V 02.36 <Zusatz Log Info> Editieren mit LogConnect<Additional Log Info> Edit with LogConnect <Log Beschreibung / Log Description> Konfiguration/ConfigurationBenutzer/Operator Editieren mit / Edit with LogConnectIntervall/Interval 00:00:10 Start möglich durch/Start possible by Taste/Button Stopp möglich durch/Stop possible by USB Verbindung/USB connect Alarm unten/Alarm low Alarm oben/Alarm high Temperatur/Temperature 25.0 °C 30.0 °CFeuchtigkeit/Humidity 30.0 %rH 60.0 %rHAlarmverzögerung/Alarm delay 00:00:00Zusammenfassung/Summary Startzeit/Start time 23.06.2014 15:11:46 Start durch/Start by Taste/Button Stoppzeit/Stop time 23.06.2014 15:17:46 Stopp durch/Stop by USB Verbindung/USB connect Datensätze/Records 37 Dauer/Duration 00:06:00 Min Avg Max Temperatur/Temperature 27.4 °C 27.9 °C 29.1 °C Feuchtigkeit/Humidity 30.3 %rH 30.9 %rH 31.6 %rH Taupunkt/Dew point 8.9 °C 9.1 °C 10.5 °C Anzahl/CountAlarm/Alarm 0 Temperatur/Temperature Feuchtigkeit/Humidity Taupunkt/Dew point 8.0 °C12.0 °C16.0 °C20.0 °C24.0 °C28.0 °C32.0 °C30.3 %rH30.7 %rH31.1 %rH31.5 %rH31.9 %rH32.3 %rH32.7 %rH23.06.201415:11:4623.06.201415:12:4623.06.201415:13:4623.06.201415:14:4623.06.201415:15:4623.06.201415:16:4623.06.201415:17:46Unterschrift/Signature

4. Description du chier PDF (voir Fig. B)

Nom de chier: exempleLOG32TH_14010001_2014_06_12T092900.DBFLOG32TH: Appareil 14010001: Séquence2014_06_12: Début d’enregistrement (date)T092900: Heure (hhmmss) Description: Info d’enregistrement, modier avec le logiciel LogConnect*Conguration: Paramètres préréglésSommaire: Visualisation des résultats de mesureGraphiques: Diagramme des valeurs mesuréesSignature: Signer le chier PDF le cas échéant. : Mesure OK : Echec de la mesure

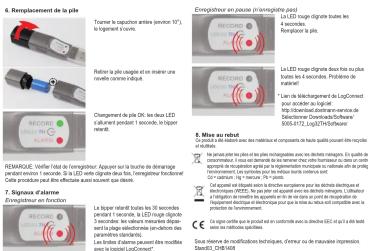

5. Paramètres standards / Paramètres d’usinePrendre connaissance des paramètres par défaut de l’enregistreur de données avant la première utilisation. Avec le logiciel LogConnect*, les paramètres peuvent être facilement changés:Intervalle: 5 minutesDémarrage possible: en appuyant sur la toucheArrêt possible: en connectant sur un port USB Alarme de creux: Alarme de pic: Température: -40,0°C 70,0°C Humidité (* uniquement LOG32TH): 0,0 %rH 100,0 %rHTemporisation d’alarme : 0 seconde*Lien de téléchargement de LogConnect pour accéder au logiciel: http://download.dostmann-service.deSélectionner Downloads/Software/5005-0172_Log32TH/Software/6. Remplacement de la pileTourner le capuchon arrière (environ 10°), le logement s’ouvre.Retirer la pile usagée et en insérer une novelle comme indiqué.Changement de pile OK: les deux LED s’allument pendant 1 seconde, le bipper retentit.7. Signaux d’alarmeEnregistreur en fonctionLe bipper retentit toutes les 30 secondes pendant 1 seconde, la LED rouge clignote 3 secondes: les valeurs mesurées dépas-sent la plage sélectionnée (en-dehors des paramètres standards).Les limites d’alarme peuvent être modiés avec le logiciel LogConnect*.Logger nicht im Messmodus8. Mise au rebutCe produit a été élaboré avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. Ne jamais jeter les piles et les piles rechargeables avec les déchets ménagers. En qualité de consommateur, il vous est demandé de les ramener chez votre fournisseur ou dans un centre approprié de récupération agréé par la règlementation municipale ou nationale an de protéger l’environnement. Les symboles pour les métaux lourds contenus sont: Cd = cadmium ; Hg = mercure ; Pb = plomb.Cet appareil est étiqueté selon la directive européenne pour les déchets électriques et électroniques (WEEE). Ne pas jeter cet appareil avec les déchets ménagers. L’utilisateur a l’obligation de remettre les appareils en n de vie dans un point de récupération de l’équipement électrique et électronique pour que la mise au rebus soit compatible avec la protection de l’environnement. Ce signe certie que le produit est en conformité avec la directive EEC et qu’il a été testé selon les méthodes spéciées.Sous réserve de modications techniques, d’erreur ou de mauvaise impression.Stand03_CHB1408Enregistreur en pause (n’enregistre pas)La LED rouge clignote toutes les 4 secondes.Remplacer la pile.La LED rouge clignote deux fois ou plus toutes les 4 secondes. Problème de matériel!* Lien de téléchargement de LogConnect pour accéder au logiciel: http://download.dostmann-service.de Sélectionner Downloads/Software/ 5005-0172_Log32TH/Software/Fig. B Avvoi rapido con Impostazioni Avvio registrazione. Premere e tenere premuto nché non si sente un segnale acustico. Il LED lampeggia verde (Tutti 30 sec.) Logger in porta USB attesa Visualizza PDF e sicuro

1. IntroductionNous vous remercions pour l’achat de notre produit. Avant d’utiliser l’enregistreur de données, veuillez lire soigneusement ce manuel. Vous y trouverez des informations utiles pour comprendre toutes les fonctions. REMARQUE: Vérier l’état de l’enregistreur: Appuyer sur la touche de démarrage pendant environ 1 seconde. Si la LED verte clignote deux fois, l’enregistreur fonctionne! Cette procédure peut être effectuée aussi souvent que désiré.1.1 Contenu• Enregistreur de données LOG32 • Support mural • Pile 3,6 volts (inclue)• Capuchon de protection USB • 2 vis enchables 1. Touche de démarrage2. LED verte3. LED rouge4. Compartiment de pile5. Connecteur USB6. Capuchon USB7. Support mural8. Rainures … c’est là que le trouve le capteur 9. Couche de protection

Voir Fig. A1.3 Vue d’ensemblecapuchon en plastique transparent. La LED verte clignote toutes les 30 secondes pendant l’enregistrement. La LED rouge est utilisée pour afcher les alarmes de limite ou les messages d’état (charge de pile, etc.). L’enregistreur est également muni d’un vibreur interne qui supporte l’interface utilisateur.
