Produkttyp	Datenlogger (Data Logger)
Marke	Dostmann Electronic
Modell	LOG110
Kategorie	Messgeräte
Messungen	Temperatur und relative Luftfeuchtigkeit
Externer Sensor	Ja (optional)
Stromversorgung	Lithiumbatterie CR2032 (3 V)
Betriebsdauer	Ca. 10 Stunden nach Anzeige schwacher Batterie
Anzeige	LCD-Bildschirm mit Anzeige von Werten, Status, Max/Min/Mittelwert
Schnittstelle	USB (Anschluss durch Gummistopfen geschützt)
Software	DE-LOG-Graph (Konfiguration und Auslesen)
Speicher	Ringpuffer (Überschreiben der ältesten Werte)
Anzeigen	Grüne LED (Aufzeichnung), rote LED (Alarm), Summer
Funktionen	Aufzeichnung, programmierbare Alarme, Min/Max/Mittelwerte, Schlafmodus
Normen	CE, EN 12830, EN 13485, EN 13486
Reinigung	Trockenes oder feuchtes Tuch; keine aggressiven Reinigungsmittel
Betriebsbedingungen	Trockener und sauberer Ort; Stöße und Quetschungen vermeiden
Batteriewechsel	Ja, Batterie CR2032 über hinteres Fach zugänglich
Reparierbarkeit	Batterie austauschbar; jährliche Neukalibrierung empfohlen

Häufig gestellte Fragen - LOG110 Dostmann Electronic

Wie nehme ich den Datenlogger LOG110 in Betrieb?

Entfernen Sie das Gerät aus der Verpackung, ziehen Sie die Schutzfolie vom Bildschirm ab und legen Sie eine CR2032-Batterie (3 V) in das hintere Fach ein. Der Bildschirm zeigt 10 Sekunden lang die aktuellen Messwerte an, dann 30 Sekunden lang 'FS' (Werkseinstellungen), bevor er sich ausschaltet.

Wie konfiguriere ich den Datenlogger?

Installieren Sie die Software DE-LOG-Graph auf Ihrem PC, verbinden Sie das Gerät über das USB-Kabel (entfernen Sie den Gummistopfen) und starten Sie dann die Software, um Parameter wie Messintervall, Alarme usw. zu ändern.

Was sind die Standardparameter des LOG110?

Messintervall: 15 Minuten. Temperaturalarm: -30°C bis 70°C (intern) oder -40°C bis 150°C (extern). Feuchtealarm: 0% bis 100%. LCD-Schlafmodus nach 10 Sekunden. Ringspeicher aktiviert.

Wie starte und stoppe ich die Aufzeichnung?

Halten Sie die Taste Start/Stopp 3 Sekunden lang gedrückt. Ein Piepton bestätigt den Start; das Segment 'Stop' verschwindet und 'Log' erscheint. Zum Stoppen verfahren Sie genauso.

Wie zeige ich die Min-, Max- und Mittelwerte an?

Drücken Sie die Taste Mode, um zu blättern: AVG (Mittelwert), MIN (Minimum), MAX (Maximum) und AUT (automatischer Wechsel alle 2 Sekunden). Diese Werte werden im unteren Teil des Bildschirms angezeigt.

Was bedeuten die LEDs und das akustische Signal?

Grüne LED: blinkt bei jeder Aufzeichnung. Rote LED: blinkt bei Überschreitung eines Alarms. Akustisches Signal: ertönt bei Alarm oder beim Empfang von Parametern. Diese Anzeigen können über die Software deaktiviert werden.

Wie wechsle ich die Batterie des Datenloggers?

Drehen Sie den Deckel des Batteriefachs (hinten) um 90° nach links, entfernen Sie die alte Batterie und legen Sie eine neue CR2032 ein. Das Symbol für leere Batterie zeigt an, dass noch etwa 10 Stunden Betriebszeit verbleiben.

Was tun, wenn der Bildschirm 'PF' anzeigt?

Die Anzeige 'PF' bedeutet, dass die Batterie zu schwach für Messungen ist. Ersetzen Sie die Batterie sofort durch eine neue CR2032.

Wie reinige ich den Datenlogger?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Vermeiden Sie übermäßige Feuchtigkeit und bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Welche Konformitätsnormen hat der LOG110?

Das Gerät ist CE-zertifiziert und entspricht den Normen EN 12830, EN 13485 (Eignung für Lagerung und Transport von Lebensmitteln) und EN 13486 (Empfehlung zur jährlichen Neukalibrierung). Genauigkeitsklasse 1 (-30°C bis +70°C).

BEDIENUNGSANLEITUNG LOG110 Dostmann Electronic

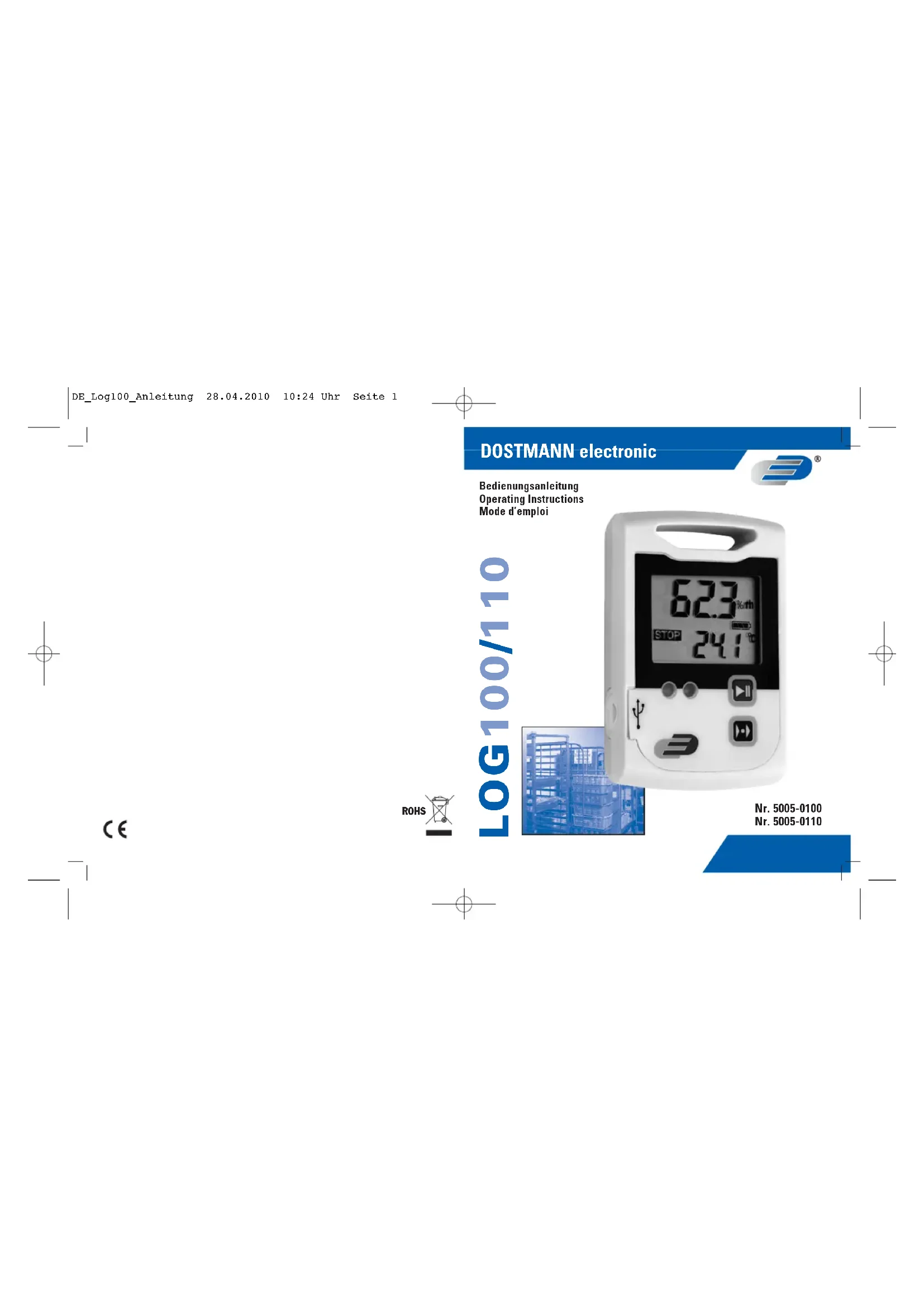

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 1

DOSTMANN electronic

Bedienungsanleitung

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 2

Fig. 1 Fig. 2

2

3

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 3

LOG100/110 - Datenlogger

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut.

1.1 Hinweise / Bitte beachten

• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Stecker nicht mit Gewalt in die Buchse stecken.

1.2 Inbetriebnahme

- Zur Inbetriebnahme den Logger aus der Verpackung entnehmen, die Displayschutzfolie entfernen und sicherstellen, dass eine volle CR2032 (3 Volt) Batterie eingelegt ist.

Displayanzeige Displayanzeige nach Tastendruck.

FS = Factory settings (Werkseinstellungen)

- Nach dem Einlegen der Batterie zeigt das Instrument 10 Sekunden die aktuellen Messwerte an, danach zeigt das Display 30 Sekunden „FS“ an und geht dann anschließend aus. Das gleiche passiert durch Drücken einer Taste.

LOG100/110 - Datenlogger

1.3 Standardeinstellung bei Auslieferung

- Nachfolgend sind die Standardparamter (Default) erklärt. Mit der Software DE-LOG-Graph können Sie die Parameter Ihren Wünschen entsprechend ändern.

1. Bezeichnung: leer (Feld für Bezeichnung: maximal 16 Zeichen)
2. LCD-Schlummermodus verwenden: X
3. LCD-Schlummermodus nach Sec.: 10
4. Mode-Taste bedienbar: X

5. Alarmeinstellungen TemperaturX -30,0°CX 70,0°CX -40,0°CX 150,0°C Alarmeinstellungen FeuchteX 0,0%X 100,0%

6. Alarmauswertung verzögern um: 0

7. Alarme kumulieren: aus

8. Alarmausgabe: LED- und Signalton (1 Sekunde)

9. Alarm zurücksetzen: X

10. Alarm-LED-Intervall 5 Sekunden

11. Alarm-LED-Blinkdauer: 0,5 Sekunden

12. Alarm-Buzzer-Intervall 5 Sekunden

13. Alarm-Buzzer-Intervall 0,5 Sekunden

14. Aktuelle Uhrzeit: eingestellte Uhrzeit

15. Temperaturanzeige: °C

16. Start mit Taste zulassen :X

17. Start mit Reed-Kontakt zulassen: □ (nur auf Anfrage möglich)

18. Auf manuellen Start warten: X

19. Gegen Mehrfachstart sichern: X

20. Messintervall: 15 Minuten

21. Stopp mit Taste zulassen: X

22. Stopp mit Reed-Kontakt zulassen: □ (nur auf Anfrage möglich)

23. Ringspeicher verwenden:X (wenn Speicher voll wird der älteste Messwert überschrieben)

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 4

LOG100/110 - Datenlogger

1.4. Kennzeichnung

- CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T) für Lebensmittelager und Verteiler (C), Genauigkeitsklasse 1 (-30..+70°C). Gemäß der EN 13486 empfehlen wir eine jährliche Rekalibrierung.

2. Bedienung

- Zum Konfigurieren des Datenloggers bitte die Software DE-LOG-Graph auf einem PC installieren.

2.1 USB-Verbindung

- Zum Konfigurieren des Datenloggers müssen Sie den Datenlogger via USB-Kabel mit dem PC verbinden und die Software starten. Zur Konfiguration lesen Sie bitte den entsprechenden Abschnitt im Manual auf der Software-CD.

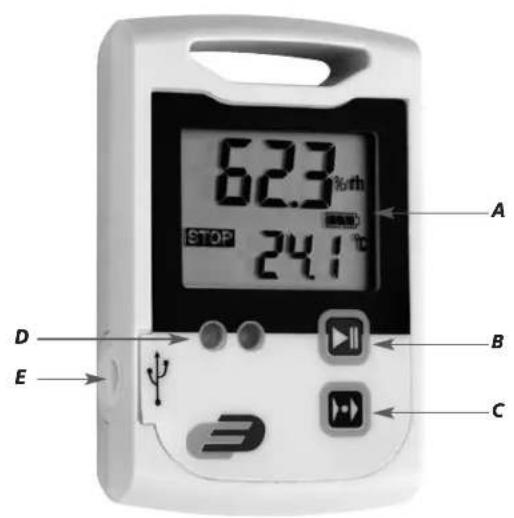

2.2 Bedien- und Anzeigeelemente (Fig. 1)

Der Log100/110 hat neben dem großen Display, zwei LED-Anzeigen, sowie zwei Bedientasten.

A: LCD-Display zeigt Feuchte, Temperatur, externe Temperatur (bei Verwendung eines externen Fühlers), Batteriestandanzeige, Max-Min-Avg-Messwerte, Statusinformationen

B: Start-Stopp-Taste

C: Mode-Taste

D: LED: grün/rot

E: USB-Schittstelle (mit Gummiabdeckung)

2.3 Bedienung der Tasten

- Der Log100/110 hat zwei Tasten übereinander auf der Frontseite. Beide Tasten lassen sich über die Software einzeln blockieren, sodass eine unbefugte oder ungewollte Bedienung verhindert werden kann.

LOG100/110 - Datenlogger

- Start-Stopp-Taste:

Über die Start-Stopp-Taste können Sie bei entsprechender Konfiguration den Datenlogger starten und stoppen. Dazu muss die Taste jeweils 3 Sekunden gedrückt gehalten werden. Nach dem Start durch Tastendruck ertönt zur Bestätigung ein kurzer Signalton. Das LCD-Segment „Stop“ erlischt und es erscheint das LCD-Segment „Log“.

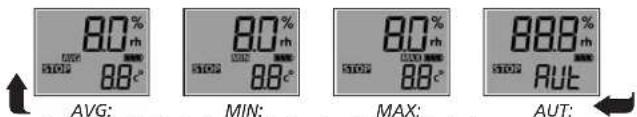

- Mode-Taste:

Die Mode-Taste dient zur Anzeige der Max-, Min- und Durchschnittswerte. Diese Werte werden immer in der unteren Messwertanzeige angezeigt.

Durchschnitt Minimalwert Maximalwert Auto-Wechsel

Im Auto-Wechsel-Mode wechselt die Anzeige im 2-Sekundentakt die Avg-Min-Max-Werte.

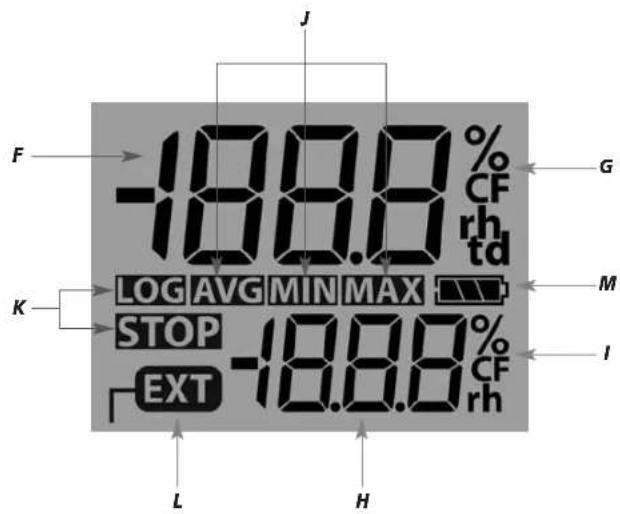

2.4 Anzeigelemente der LCD-Anzeige (Fig. 2)

• Die große LCD-Anzeige zeigt neben zwei Messwerten diverse Statusinformationen. Die Anzeige lässt sich über die Software teilweise (Schlummermode) bzw. ganz abschalten, sodass ungewollte Informationen nicht gezeigt werden.
  F: Messwert 1 zeigt den aktuellen Feuchtewert (Log110) oder den aktuellen Temperaturwert (Log100).
  G: Einheit Messwert 1 zeigt die aktuelle Messeinheit.
  H: Messwert 2 zeigt den Messwert in dem unteren Teil der Anzeige. Je nach Konfiguration können dies Temperaturwerte des internen oder des externen Temperatursensors, oder die Max- Min- Durchschnittswerte für alle Messgrößen sein.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 5

LOG100/110 - Datenlogger

I: Einheit Messwert 2 zeigt die aktuelle Messeinheit für Messwert 2.
J: MAX-MIN-AVG zeigt den Minimal-, Maximal oder Durchschnittswert.
K: Statusinfo zeigt die Betriebsart LOG oder STOP. Wird LOG angezeigt, zeichnet der Logger auf. Wird STOP angezeigt, werden keine Messwerte aufgezeichnet.
L: Externer Fühler wird angezeigt, wenn ein externer Fühler angeschlossen ist. Sobald das Segment EXT erscheint, ist der Messwert 2 dem externen Fühler zuzuordnen.
M: Lowbat informiert über den Ladezustand der Batterie.

Hinweis zur Messeinheit!

°C = Celsius, °F = Fahrenheit, %rh = relative Feuchte, td = Taupunkttemperatur

Weitere Displayinformationen

- Bei aktivierten Schlummermode schaltet sich das Display automatisch nach einer änderbaren Zeit ab. Des weiteren zeigt das Display verschiedene Zustände an:

Display

abgeschaltet angeschlossen programmiert

Logger

zeichnet auf

Am

Batterie

(leer)

PC

entladen

LOG100/110 - Datenlogger

2.5 LED-Anzeige und Signalton

• Die zwei LED-Anzeigen und der interne Signalton geben hilfreiche und wichtige Informationen bei der Verwendung des Datenloggers.
• LED grün:

Die LED blinkt einmalig während des Loggerstarts, sowie im Messintervall, wenn das Messgerät aufzeichnet.

- LED rot:

Die LED blinkt beim Überschreiten eines eingestellten Grenzwertes.
• Signalton (Beeper):

Ein Signalton ertönt beim Überschreiten eines eingestellten Grenzwertes. Ebenso quittiert ein Signalton den erfolgreichen Empfang beim Übertragen von Einstellungsparamtern an den via USB-Kabel angeschlossenen Datenlogger.

• Die LEDs und der Signalton sind einzeln über die Software deaktivierbar.

2.6 USB-Schnittstelle

• Zum Programmieren oder Auslesen des Datenloggers muss dieser via USB-Kabel an Ihren PC angeschlossen werden.
• Auf der linken Seite des Datenloggers befindet sich die Schnittstelle. Die Schnittstelle ist durch einen Gummistopfen geschützt. Bitte entfernen Sie den Logger. Stopfen bevor Sie den Logger mit dem PC verbinden.
• Der Gummistopfen schützt das Messgerät vor Feuchtigkeit. Bitte achten Sie darauf, dass der Stopfen nach dem Auslesen oder der Programmierung wieder richtig sitzt.

2.7 Rückseite Datenlogger / Batteriefach

Werkseinstellung auf der Rückseite des Datenloggers befindet sich neben dem Batteriefach ein bedrucktes Etikett mit wichtigen Informationen zum Datenlogger.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 6

LOG100/110 - Datenlogger

2.8 Batteriewechsel

• Zum Wechseln der Batterie das Batteriefach auf der Rückseite öffnen. Dazu wird der Batteriedeckel 90° nach links gedreht. Die Batterie entnehmen und eine neue Batterie einlegen.
• Das leere Batterie-Symbol zeigt an, dass Sie die Batterie in Kürze auswechseln müssen. Sie können jetzt noch ca. 10 Stunden korrekte Messungen durchführen.
  • Das Batteriesymbol zeigt je nach Zustand bis zu 3 Segmente an.
• Sollte die Displayanzeige nur „PF“ anzeigen, ist die Batterie unverzüglich zu wechseln. In diesem Fall reicht die Batterieladung nicht mehr für Messungen aus.

Achtung:

Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll. Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen ab.
