BEDIENUNGSANLEITUNG P790 Dostmann Electronic

Präzisions-2-Kanal-Handmessgerät

1. Fühlerhalterung
2. Aufstellbarer Bügel für Stand- und Hängefunktion
3. 1. Anschlußport für Fühlersensoren
4. 1. Anschlußport für Fühlersensoren
5. USB Anschlußport für PC
6. Tastatur

7. Großes LC-Display

8. Mounting device for probe handle

9. Retractable stand
10. Measuring port 1
11. Measuring port 2
12. USB PC interface port
13. Keyboard

14. Big LC-Display

15. Support de sonde

16. Support de fixation pour poser ou suspendre l'instrument
17. 1. Port de raccordement pour capteurs sondes
18. 1. Port de raccordement pour capteurs sondes
19. Port de raccordement USB pour PC
20. Clavier
21. Grand écran LCD

Inhaltsverzeichnis

1. Handhabung/ Einleitung 3

1.1. Hinweise 3
1.2. Inbetriebnahme 3

1.3. Ein-/Ausschalten 3

1.4. Menüstruktur 1.4.1 Einheiten-Umschaltung (Unit)

1.4.2 Automatische Fühlererkennung (Smartprobes) 4
1.4.3 Fühler auswählen / (Prob) 4 4.4 Differenztemperatur (L in2) 5

1.4.5 Kalibriermodus (CAL) 5 1.4.6 Kanalaktivierung (Chnl) 8 1.4.7 Speicherbedienung (Lo6) 8 1.4.8 Bluetooth (bLE) 9

1.5. Speicherabfrage (HOLD/MAX/MIN/AVG) 9

1.6. Messzyklus ändern (FAST-Taste) 9

1.7. AUTO-OFF-Funktion 10

1.8. TARA-Funktion (ZERO-Taste F1) 10

1. Spannungsversorgung / Batteriewechsel 10

2. Fehlermeldungen 11

1. Handhabung/ Einleitung

• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel
  verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Stecker nicht mit Gewalt in die Buchsen einstecken. Die Messkanal- und Schnittstellenstecker sind unterschiedlich.
• Sollte beim Einschalten kein Sensor am Messgerät angeschlossen sein, so zeigt das Display „open“. (Bitte Kapitel Fehlermeldung nachschlagen).

1.2 Inbetriebnahme

Vor dem Einschalten den/die Messfühler in die dafür vorgesehene Buchse des Messinstrumentes anstecken und sicherstellen das eine volle 9V-Blockbatterie eingelegt ist (Im Lieferumfang sind 2 Batterien enthalten). Die Fühleranschlussbuchsen sind entsprechend am Gerätegehäuse mit 1 (Kanal 1), 2 (Kanal 2) und USB gekennzeichnet.

1.3 Ein-/Ausschalten

Durch Betätigen der ON/OFF-Taste wird das Messgerät ein- und ausgeschaltet. Nach dem Einschalten werden auf dem Display für ca. 1,5 Sekunden alle Segmente angezeigt (Vollsegmentanzeige). Anschließend wechselt das Instrument automatisch in den Messmodus und zeigt den aktuellen Messwert an. In der oberen Displayzeile wird der Messwert für Kanal 1, darunter der Messwert für Kanal 2 angezeigt.

1.4 Menüstruktur

Geräteeinstellungen wie Messgrößen, Fühlerkalibrierungen, Kanäle deaktivieren usw. erfolgen über ein Menübaum. In das Hauptmenü gelangen Sie über die Taste (ENTER/MENUE). Mit Hilfe der Pfeiltasten (▲) können Sie die gewünschten Menüpunkte auswählen. Durch Betätigen der ESC-Taste entlangen Sie zurück in den Messmodus.

1. Taste (ESC)
2. Pfeiltasten
3. Taste (ENTER/MENUE)

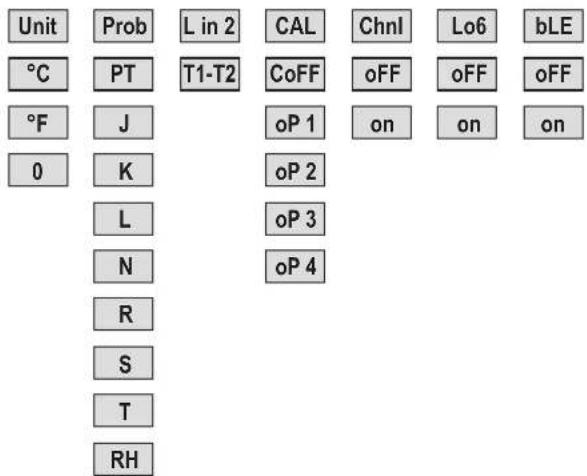

Menübaum

1.4.1 Einheiten-Umschaltung °C, °F und Ohm (Unit)

Unit = Einheit

Messeinheit Temperatur (°C=Celsius, °F=Fahrenheit, o=Ohm)

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Unit mit Hilfe der Pfeiltasten (▲) aus, danach drücken Sie (ENTER/MENUE) erneut. Es erscheint je nach eingestelltem Fühler (siehe Kapitel 1.4.2 +1.4.3 Prob) entweder °C/°F auf der rechten Displayseite. Das Zeichen o (für Ohm) wird zum Auswählen unten rechts im Display dargestellt. Mit den Pfeiltasten (▲) wählen Sie die gewünschte Einheit aus und bestätigen diese mit (ENTER/MENUE). Mit (ESC) gelangen Sie danach wieder in den Messmodus.

1.4.2 Automatische Fühlererkennung (Smartprobes)

Smartfühler mit Eprom erkennt das Messgerät automatisch. Eine Auswahl der Fühler im Menü Prob ist nicht erforderlich! Das Gerät zeigt option CAL 4 (1 Messfühler mit Eprom) oder CAL 44 (2 Messfühler mit Eprom) nach dem Einschalten an.

1.4.3 Fühler auswählen / (Prob)

Bei Verwendung von Fühlern der Messgeräte (P700-P770) bitte die Fühler gemäß nachfolgender Beschreibung auswählen. Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Prob mit Hilfe der Pfeiltasten (▲, aus, danach drücken Sie (ENTER/MENUE) erneut.

Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten (.) können Sie den Kanal ändern für den ein Fühler ausgewählt werden soll. Mit (ENTER/MENUE) bestätigen Sie die Auswahl. Mit den Pfeiltasten (.) können Sie jetzt folgende Fühler auswählen:

Messgröße Fühlerauswahl LCD-Anzeige geeignet für

	(Probe)		Messgerätetypen:
Temperatur	Pt100 (RTD)	P	P700/P705/P750/P755/P770/P755-LOG/P770-LOG
Temperatur	Fe-CuNi Typ J		für alle P700-Messgeräte
Temperatur	NiCr-Ni Typ K		für alle P700-Messgeräte
Temperatur	Fe-CuNi Typ L	L	für alle P700-Messgeräte
Temperatur	NiCrSi-NiSi Typ N	N	für alle P700-Messgeräte
Temperatur	Pt13Rh-Pt Typ R	R	P700/P705/P750/P755/P770/P755-LOG/P770-LOG
Temperatur	Pt10Rh-Pt Typ S	S	P700/P705/P750/P755/P770/P755-LOG/P770-LOG
Temperatur	Cu-CuNi Typ T		für alle P700-Messgeräte
Feuchte	%rF	RH	P700/P705/P750/P755/P770/P755-LOG/P770-LOG

Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

Wichtig!

Hinweis: Stellen Sie sicher das die richtige Messgröße für den angeschlossenen Fühler eingestellt ist. Wird eine Messgröße im Menü Prob verändert und mit der Entertaste bestätigt wird automatisch die Standardkalibrierung verwendet.

Wichtig!

Hinweis zum Kombinationsfühler (Temperatur und Feuchte):

Stellen Sie als Messgröße relative Feuchte für den Messkanal ein an dem der Kombifühler angeschlossen ist. Möchten Sie den Temperaturwert des angeschlossenen Kombifühlers ebenfalls angezeigt bekommen müssen Sie den Kanal deaktivieren an dem kein Kombifühler angeschlossen ist (Siehe Kapitel 1.4.6 / Chnl).

1.4.4 Anzeigeoption Differenztemperatur aktivieren/deaktivieren / (L in2)

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie L in2 mit Hilfe der Pfeiltasten (▲aus, danach drücken Sie (ENTER/MENUE) erneut. Mit den Pfeiltasten (▲kennen Sie jetzt die Anzeige Differenztemperatur aktivieren T1-T2 oder deaktivieren (T1-T2 auf dem LCD sichtbar = Differenztemperatur aktiv). Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

Hinweis: Zur Anzeige der Differenztemperatur müssen beide Kanäle aktiviert sein.

1.4.5 Kalibrierfunktion / (CAL)

Ihr Messgerät bietet Ihnen die Möglichkeit beim Tausch von Fühlern eine einfache Kalibrierung durchzuführen, um so die herstellungsbedingten Toleranzen der Fühler auszugleichen und eine gleichbleibend hohe Genauigkeit Ihrer Messkette zu gewährleisten.

Das Gerät beinhaltet 5 verschiedene Kalibriermodi:

1) (CoFF): Standardkennlinie
(z.B. bei Pt100-Widerstandsmessungen EN60751)
2) (oP 1): Nummernkalibrierung (Der 2 x 4-stellige Code ist bei unseren Fühlern auf dem Handgriff gut sichtbar angebracht) entspricht einem 2-Punkteabgleich
3) (oP 2): Physikalische Kalibrierung (Kalibrierung mit Vergleichsnormalen: 1-Punkt-, 2-Punkt- oder 3-Punkteabgleich möglich)
4) (oP 3): Kalibrierung Koeffizienten nach EN60751 (RO, ABC)
5) (oP 4): EEprom-Fühler mit Kalibrierung (automatische Erkennung)

CAL = kalibrieren

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie CAL mit Hilfe der Pfeiltasten (▲, aus, danach drücken Sie (ENTER/MENUE) erneut. Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten (▲▼) können Sie den Kanal auswählen (1 oder 2) der kalibriert werden soll. Mit (ENTER/MENUE) bestätigen Sie die Auswahl.

Mit den Pfeiltasten (▲) können Sie jetzt die gewünschte Kalibrierfunktion auswählen.

1) DIN-Kalibrierung DIN EN 60751 / (CoFF)

Wählen Sie mit Hilfe der Pfeiltasten (▲▼) (CoFF) aus. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

2) Nummernkalibrierung / oP1

Wählen Sie mit Hilfe der Pfeiltasten (▲▼) oP 1 aus. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Im unteren Displayteil erscheint eine kleine 1. Dahinter stehen 4 Zeichen (Hex-Code / 0 .. F). Die 4 Zeichen können Sie durch die Pfeiltaste nach oben (▲) ändern. Zur nächsten Ziffer springen Sie mit der Pfeiltaste nach unten (▼). Sind alle 4 Zeichen wunschgemäß eingegeben betätigen Sie zur Bestätigung (ENTER/MENUE). Es erscheint eine kleine 2 und Sie können die 4 nachfolgenden Zeichen ebenso ändern. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

Wichtig:

Bei Aufruf von oP 1 durch (ENTER/MENUE) ist die Funktion oP 1 (Nummern-kalibrierung) aktiviert, selbst wenn das Menü anschließend durch (ESC) verlassen wird.

Beispiel der Messwertanzeige nach Eingabe einer Fühlerkalibriernummer:

Die kleine 1 unten rechts in Verbindung mit dem Anzeigesegment CAL zeigt Ihnen an, dass die Nummernkalibrierung oP 1 aktiviert wurde.

3) Physikalische Kalibrierung / oP 2

Wählen Sie mit Hilfe der Pfeiltasten (▲▼P 2 aus. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Im unteren Displayteil erscheint 1 P. Mit den Pfeiltasten (▲▼) können Sie zwischen einer 1-Punkt (1 P), 2-Punkt (2 P) und 3-Punkt (3 P)-Kalibrierung auswählen.

Beispiel einer 1-Punktkalibrierung:

Bestätigen Sie 1-Punktkalibrierung 1 P mit (ENTER/MENUE). Auf dem Display erscheint CALC. Sobald der Messwert stabil steht bestätigen Sie mit (ENTER/MENUE). In der ersten Displayzeile wird der zuletzt angezeigte Messwerte eingefroren, in der 2. Displayzeile wird als Vorgabewert -100.000 dargestellt.

Mit der CLEAR-Taste (▲) verschieben Sie die den Kommapunkt und wählen somit die gewünschte Anzahl an Nachkommastellen aus. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung.

Auf dem Display blinkt jetzt das Vorzeichen „-“. Mit den Pfeiltasten (▲▼) ändern Sie das Vorzeichen, sowie die Ziffern:

(▲) Ändern das blinkende Segment (Ziffer oder Vorzeichen)

(▼) Springt zum nächsten Segment (Ziffer oder Vorzeichen)

(An dieser Stelle geben Sie die Referenztemperatur ein.)

Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Sie befinden sich jetzt wieder im Messmodus.

Wichtig:

Ein Abbruch der physikalischen Kalibrierung oP 2 kann mit der ESC-Taste durchgeführt werden.

Beispiel der Messwertanzeige nach einer physikalischen Kalibrierung gegen ein Vergleichsnormal:

Die kleine 2 unten rechts in Verbindung mit dem Anzeigesegment CAL zeigt Ihnen an dass die Nummernkalibrierung oP 2 aktiviert wurde.

4) Kalibrierung nach Callendar van Dusen / oP 3

Option 3 dient zur Aktivierung von Kalibrierkoeffizienten nach dem Callendar van Dusen (RO,ABC). Die Kalibrierkoeffizienten müssen vorher via PC an das Messgerät übertragen werden. Dafür wird die Software P7 _CALC benötigt. Wählen Sie mit Hilfe der Pfeiltasten (▲▼) oP 3 aus. Mit (ENTER/ MENUE) bestätigen Sie die gewünschte Einstellung.

Beispiel der Messwertanzeige nach einer physikalischen Kalibrierung gegen ein Vergleichsnormal:

Die kleine 3 unten rechts in Verbindung mit dem Anzeigesegment CAL zeigt Ihnen an dass die Nummernkalibrierung oP 3 aktiviert wurde.

5) EEprom-Fühler mit Kalibrierung (automatische Erkennung) / oP 4

Die Option 4 wird automatisch aktiviert wenn beim Einschalten des Messgerätes ein Fühler mit integriertem EEprom angesteckt ist.

Beispiel der Messwertanzeige nach einer physikalischen Kalibrierung gegen ein Vergleichsnormal:

Die kleine 4 unten rechts in Verbindung mit dem Anzeigesegment CAL zeigt Ihnen an dass die Nummernkalibrierung oP 4 aktiviert wurde.

Wichtig:

Sobald ein EEprom-Fühler bei eingeschaltetem Instrument abgezogen wird, ruft das Gerät automatisch das CAL-Menü auf.

1.4.6 Messkanäle aktivieren/deaktivieren / (Chnl)

Chnl = Channel = wählen

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Chnl mit Hilfe der Pfeiltasten (▲, aus, danach drücken Sie (ENTER/MENUE) erneut. Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten (▲, können Sie den Kanal auswählen der aktiviert oder deaktiviert werden soll. Mit (ENTER/MENUE) bestätigen Sie die Auswahl. Mit den Pfeiltasten (▲, können Sie jetzt den eingestellten Kanal aktivieren on oder deaktivieren off. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

Wichtig: Es bleibt immer mindestens ein Kanal aktiv!

1.4.7 Speicherverwaltung Lo6

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Lo6 mit Hilfe der Pfeiltasten (▲aus, danach drücken Sie (ENTER/MENUE) erneut. In der unteren Displayzeile erscheint (on). Mit den Pfeiltasten (▲konnen Sie jetzt den Loggermodus starten (on) oder stoppen (off). Mit (ENTER/MENUE) bestätigen Sie die Auswahl. Wiederum mit den Pfeiltasten (▲wahlen Sie zwischen automatischen (Auto) oder manuellen (SPot) Speichern und bestätigen mit (ENTER/MENUE). Über die Auswahl (Add) und (nLo6) entscheiden Sie zwischen Hinzufügen oder Erstellen einer neuen Aufzeichnungsdatei. Bei Auswahl der automatischen Speicherung werden Sie am Ende aufgefordert den Messintervall auszuwählen:

1 S	1 Sekunde	1 M	1 Minute
5 S	5 Sekunde	2 M	2 Minute
10 S	10 Sekunde	5 M	5 Minute
20 S	20 Sekunde	10 M	10 Minute
30 S	30 Sekunde	20 M	20 Minute

Bei Auswahl der manuellen Speicherung können Sie durch betätigen der ESC-Taste zu jedem gewünschten Zeitpunkt die Messwerte abspeichern.

Mit (ENTER/MENUE) bestätigen Sie die Eingabe. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

Beispiel der Messwertanzeige im Aufzeichnungsmode (Logger aktiviert):

Unten rechts wird prozentual der belegte Speicher blinkend angezeigt (0-99%). Bei aktivierter Kalibrieroption wechselt die Anzeige zwischen Kalibrieroption und Prozentanzeige.

1.4.8 Bluetooth aktivieren/deaktivieren / (bLE)

Drücken Sie die Taste (ENTER/MENUE) und wählen Sie bLE mit Hilfe der Pfeiltasten (▲aus, danach drücken Sie (ENTER/MENUE) erneut. Mit der Pfeiltaste nach oben (▲) können Sie jetzt Bluetooth aktivieren on oder deaktivieren off. Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach wieder in den Messmodus.

1.5 Speicherabfrage (HOLD MAX MIN AVE)

Nach erstmaligem Betätigen der (HOLD MAX MIN AVE) Taste werden die zum Zeitpunkt der Betätigung aktuellen Messwerte als Hold-Wert im Display eingefroren bzw. angezeigt. Durch wiederholtes Drücken können die gespeicherten Maximum-, Minimum und Durchschnittswerte abgefragt werden.

Hinweis:

Während der Speicherabfrage werden die Extrema (MAX MIN) und der Mittelwert (AVE) nicht weitergeführt oder berechnet.

Speicher löschen (MAX MIN AVE)

Nur im Messmodus möglich: (CLEAR) Taste einmal betätigen. Auf dem Display erscheint Clr. – Es werden jetzt alle bis zu diesem Zeitpunkt gemessenen Extrema (MAX MIN und AVE) gelöscht.

1.6 Messzyklus ändern FAST-Taste

(Normal-Mode / FAST-Mode / Filter-Mode)

Das Messgerät verfügt über 3 unterschiedliche Messgeschwindigkeiten:

Normal-Mode: höchste Auflösung (0,001 im Bereich -199,999 bis +199,999)

FAST-Mode: reduzierte Auflösung (0,01 im Bereich -199,99 bis +199,99)

Filter-Mode: höchste Auflösung (0,001 im Bereich -199,999 bis +199,999)

Im Filter-Mode wird der angezeigte Messwert durch Mittelung mehrerer Messwerte stabilisiert. Nachdem Einschalten befindet sich das Gerät im Normal-Mode. Drücken Sie die Taste (FAST /▼) einmal. Sie befinden sich jetzt im Fast-Modus. Die Messwerteauflösung (Anzahl Kommastellen) ist jetzt um eine Stelle reduziert. Drücken Sie erneut die Taste (FAST /▼) und Sie befinden sich im Filter-Mode.

Beispiel der Messwertanzeige im Filter-Mode:

Oben links über der 0 zeigt der Pfeil an, dass das ode misst.

Hinweis:

Diese Einstellung wird durch das Ausschalten deaktiviert.

1.7 AUTO-OFF-Funktion

Drücken Sie die Taste (ESC/AUTO-OFF). Auf dem Display wird dAoF angezeigt. Die Auto-Off-Funktion ist jetzt deaktiviert.

Drücken Sie erneut die Taste (ESC/AUTO-OFF) einmal. Auf dem Display wird EAoF angezeigt. Das Messgerät schaltet sich jetzt nach 30 Min. automatisch ab.

Hinweis:

Diese Einstellung wird durch das Ausschalten deaktiviert (Standard-Einstellung ist EAoF).

1.8 TARA-Funktion (ZERO-Taste F1)

Das Messgerät verfügt über eine TARA-Funktion (ZERO-Funktion). Bei Verwendung dieser Funktion wird der zu letzt gemessene Messwert vom aktuellen Messwert jeweils abgezogen und als neuer Messwert angezeigt. Drücken Sie die Taste (F1) einmal. Durch wiederholtes Drücken der Taste (F1) gelangen Sie wieder in den Normal-Mode.

Beispiel der Messwertanzeige im Zero-Mode:

Hinweis: Diese Einstellung wird durch das Ausschalten deaktiviert.

2. Spannungsversorgung

• Als Spannungsversorgung des Gerätes dient eine 9V Blockbatterie.
  Zum Wechseln der Batterie das Instrument ausschalten und das auf der Rückseite angebrachte Batteriefach öffnen. Die Batterie entnehmen und eine neue Batterie einlegen.
• Das leere Batterie-Symbol zeigt an, dass Sie die Batterie in Kürze
  auswechseln müssen. Sie können jetzt noch ca. 1 Std. korrekte Messungen durchführen.
• Das Batteriesymbol zeigt je nach Zustand bis zu 3 Segmente an.

Achtung:

Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll. Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen ab.

3. Fehlermeldungen

Bei Fehlbedienungen oder Gerätestörungen unterstützt das Gerät den Bediener durch folgende Fehlermeldungen:

Error Bedeutung

oPEn falscher Fühler oder kein Fühler angeschlossen

to low Messbereichsunterschreitung

Too high" Messbereichsüberschreitung

E15 Batterie komplett verbraucht
E19 Batterie komplett verbraucht
E1d Batterie komplett verbraucht
E16 Unterbrechung durch Auto-off-Funktion (Gerät neu einschalten)
E1e Unterbrechung durch Auto-off-Funktion (Gerät neu einschalten)
E23 RAM-Inhalt zerstört (Einstellungen überprüfen)
E25 EE-prom-Inhalt zerstört

E31 Schnittstellenfehler

LoLi interne Pufferbatterie (CR2032) leer (zum Wechseln der Batterie ist das Gehäuse aufzuschrauben)

Hinweis:

Schadhafte oder leere Batterien können Messfehler oder Fehlermeldungen erzeugen. Bei Fehlermeldungen die Batterie entnehmen und ca. 3 Min. warten, bevor eine neue Batterie eingelegt wird.

Summary

1. Handling 12

1.4.2 Automatische Fühlererkennung (Smartprobes) 13

1.4.3 Probe selection / (Prob) 13

1.4.4 Difference temperature (L in2) 14

1.4.5 Calibration (CAL) 14

1.4.6 Channel activation (Chnl) 17

1.4.7 Memory setup (Lo6) 17

1.4.8 Bluetooth activation (bLE) 18

1.5. Recalling memory data (HOLD/MAX/MIN/AVG) 18

1.6. Measuring rate (FAST-Mode) 18

1.7 AUTO-OFF4unction 19

1.8. TARE-Function (ZERO-Mode F1) 19

1.4.2 Automatische Fühlererkennung (Smartprobes)

1.6 Measuring rate (Normal-Mode / FAST-Mode / Filter-Mode)

Mode FAST: reduzierte Auflösung

Mode Filter: höchste Auflösung

Bei Fehlbedienungen oder Gerätestörungen unterstützt das Gerät den Bediener durch folgende Fehlermeldungen:

Mess- und Steuertechnik

Waldenbergweg 3b

D-97877 Wertheim-Reicholzheim

Germany

Phone: [phone] / 3 08 90

Fax: [phone] / 3 08 94

E-Mail: [e-mail]

Internet: www.dostmann-electronic.de
