Produkttyp	Temperatur- und Feuchtigkeitsdatenlogger
Marke	Dostmann Electronic
Modell	LOG20
Interner Temperaturbereich	-30°C bis +60°C
Relativer Feuchtigkeitsbereich	0 bis 100% rF
Speicher	ca. 20.000 Datensätze
Schnittstelle	USB
Betriebstemperatur	-30°C bis +60°C (ohne Anzeige)
Lagertemperatur	-30°C bis +70°C
Abmessungen	92 × 55 × 21 mm
Gewicht	95 g
Stromversorgung	1 CR2032-Batterie 3 V
Anzeige	LCD mit Hintergrundbeleuchtung (einstellbarer Schlafmodus)
Hauptfunktionen	Temperatur- und Feuchtigkeitsmessung, Aufzeichnung, Alarme, Min-/Max-/Mittelwerte, Schlafmodus, Ringspeicher
Softwarekonfiguration	Software DE-LOG-Graph (Windows)
Batterieschwach-Anzeige	Lowbat-Symbol, Anzeige bis zu 3 Segmenten
Wartung und Reinigung	Mit einem trockenen oder feuchten Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Stöße und Quetschungen vermeiden, USB-Stecker nicht gewaltsam einstecken
Ersatzteile und Reparierbarkeit	Austauschbare Batterie (CR2032), Gummistopfen für USB-Schnittstelle
Allgemeine Informationen	Entspricht EU-WEEE-Richtlinie, CE-Kennzeichnung, EN 12830, EN 13485 (Log10)

Häufig gestellte Fragen - LOG20 Dostmann Electronic

Wie nehme ich den LOG20-Datenlogger in Betrieb?

Nehmen Sie das Gerät aus der Verpackung, entfernen Sie die Schutzfolie vom Bildschirm und legen Sie eine CR2032-Batterie (3 V) in das Fach ein. Nach dem Einlegen zeigt das Display 10 Sekunden lang die gemessenen Werte an, dann 30 Sekunden lang «F5», bevor es sich ausschaltet.

Wie wechsle ich die Batterie des LOG20?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie den Deckel um 90° nach links drehen. Entfernen Sie die alte Batterie und legen Sie eine neue CR2032-Batterie ein. Das leere Batteriesymbol zeigt an, dass die Batterie in Kürze ausgetauscht werden muss.

Was tun, wenn das Display «PF» anzeigt?

Die Anzeige «PF» bedeutet, dass die Batterie zu schwach für Messungen ist. Sie müssen die Batterie sofort wechseln.

Wie starte oder stoppe ich die Aufzeichnung?

Halten Sie die Taste Start/Stopp 3 Sekunden lang gedrückt. Das LCD-Segment «Stop» verschwindet und wird durch «Log» ersetzt, um anzuzeigen, dass die Aufzeichnung aktiv ist.

Wie zeige ich die Max-, Min- und Mittelwerte an?

Die Werte MAX, MIN und AVG werden automatisch alle 10 Sekunden abwechselnd im unteren Teil des LCD-Bildschirms angezeigt.

Wie konfiguriere ich den Datenlogger über einen PC?

Schließen Sie das Gerät über das USB-Kabel an einen PC an (entfernen Sie den Gummistopfen) und starten Sie die Software DE-LOG-Graph. Sie können dann Parameter wie Messintervall, Alarme usw. ändern.

Was bedeutet die blinkende rote LED?

Die rote LED blinkt, wenn ein voreingestellter Grenzwert (Temperatur oder Feuchtigkeit) überschritten wird. Dies ist ein optischer Alarm.

Wie reinige ich den LOG20-Datenlogger?

Verwenden Sie ein trockenes oder feuchtes Tuch (keine aggressiven Reinigungsmittel). Bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Wie groß ist die Speicherkapazität?

Der Speicher kann ca. 20.000 Datensätze speichern. Bei vollem Ringspeicher werden die ältesten Daten überschrieben (einstellbar).

Was tun bei längerer Nichtnutzung?

Entfernen Sie die Batterie, um eine Entladung zu vermeiden. Lagern Sie das Gerät bei einer Lagertemperatur zwischen -30°C und +70°C.

BEDIENUNGSANLEITUNG LOG20 Dostmann Electronic

DE Log10_20_Anleitung 07.03.2013 11:06 Uhr Seite 2

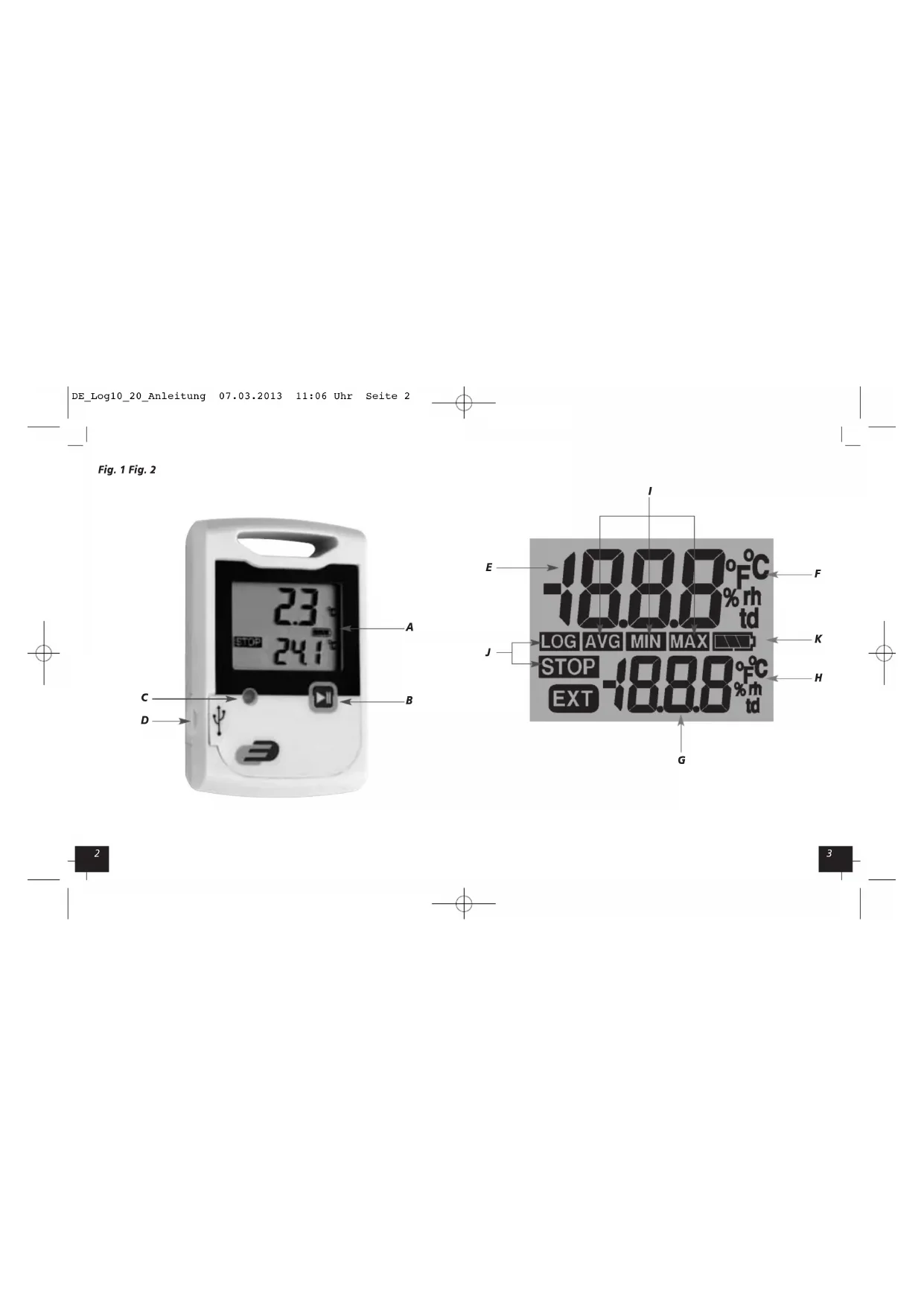

Fig.1 Fig.2

LOG10 / LOG20 - Datenlogger

1. Einleitung

Sehr geehrte Kundin,

sehr geehrter Kunde,

herzlichen Dank für den Kauf these Produkte. Vor Inbetriebnahme lesen Sieitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messerat vertraut.

1.1 Hinweise / Bitte beachten

• Zum Reinigen des Instrumentes keine aggressivens Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöbe oder Druck.
• Stecker nicht mit Gewalt in die Buchse stecken.

1.2 Inbetriebnahme

• Zur Inbetriebnahme den Logger aus der Verpackung entnahmen, die Displayschutzfolie entfernen und sicherstellen, dass eine volle CR2032 (3 Volt) Batterie eingelegt ist.

Displayanzeige Displayanzeige nach Tastendruck.

FS = Factory settings (Werkseinstellungen)

• Nach dem Einlagen der Batterie gezigt das Instrument 10 Sekunden die aktuellen Messwerte an, danach gezigt das Display 30 Sekunden „FS" an und(goed dann anschließend aus. Das gleiche passiert durch Drücken einer Taste.

LOG10/LOG20-Datenlogger

1.3 Standardeinstellung bei Auslieferung

• Nachfolgend sind die Standardparameter (Default) erklärrt. Mit der Software DE-LOG-Graph können Sie die Parameter ihren Wünschen entsprechend ändern.

• Bezeichnung: leer (Feld für Bezeichnung: maximal 16 Zeichen)

• LCD-Schlummermodus verwenden:
• LCD-Schlummermodus nach Sek.: 30
• Alarmeinstellungen Temperatur: -30,0°C 60,0°C Alarmeinstellungen Feuchte: 0,0% 100% (nur Log20)
• Alarmauswertung verzögen um:
• Alarme kumulieren: aus
• Alarm zurücksetzen:
• Temperaturanzeige: ^ C
• Auf manuellen Start warten:
• Gegen Mehrfachstart sichern:
• Messinterval: 15 Minutes
• Ringspeicher verwenden: (wenn Speicher voll wird der alteste Messwert überschreiben)

=Standardwert

LOG10 / LOG20 - Datenlogger

1.4.Kennzeichnung (nur Log10)

• CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T) für Lebensmittelager und Verteiler (C), Genaigkeitsklasse 1 (-30..+70°C). Gemäß der EN 13486 empfehlen wir eine jährliche Rekaliblirreration.

2. Bedienung

• Zum Konfigurieren des Datenloggersitte die Software DE-LOG-Graph auf einem PC installmenten.

2.1 USB-Verbindung

• Zum Konfigurieren des Datenloggers müssen Sie den Datenlogger via USB-Kabel mit dem PC verbinden und die Software starten. Zur Konfiguration lesen Sieitte den entsprechenden Abschnitt im Manual auf der SoftwareCD.

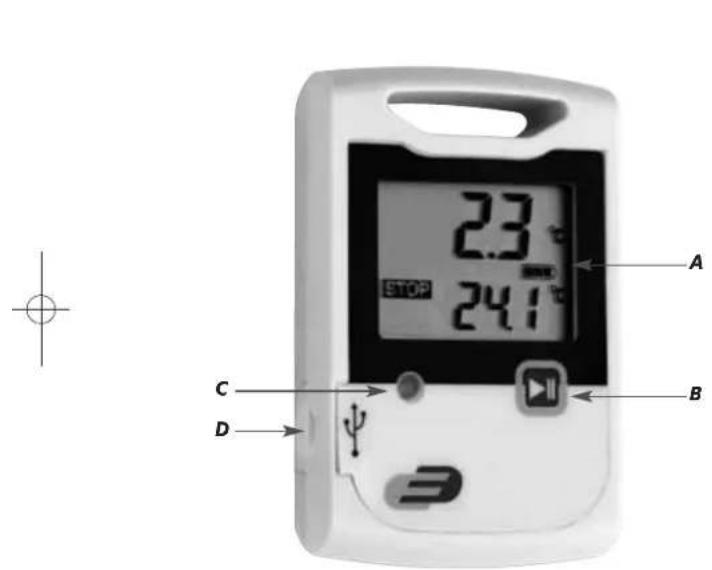

2.2 Bedien- und Anzeigeelemente (Fig. 1)

Der Log10/20 hat besoin dem großen Display, eine LED-Anzeige, sowie eine Bedientaste.

A: LCD-Display zeit Temperatur, Feuchte (nur Log20), Batterieststandanzeige, Max-Min-Avg-Messwerte, Statusinformationen

B: Start-Stopp-Taste

C:LED:rot

D: USB-Schittstelle (mit Gummiabdeckung)

2.3 Bedienung der Start-Stopp-Taste

• Über die Start-Stopp-Taste können Sie bei entsprechender Konfiguration den Datenlogger starten und stoppen. Dazu muss die Taste jeweils 3 Sekunden gedrück gehalten werden. Das LCD-Segment „Stop“ erlisch und es erscheidt das LCD-Segment „Log“.

LOG10 / LOG20 - Datenlogger

MAX-, MIN-, Durchschnittswerte

These Werte werden immer in der unteren Messwertanzeige angezeigt.

AVG:

MIN:

MAX:

AUT:

Durchschnitt Minimalwert Maximalwert Auto-Wechsel

Die Anzeige wechsel im 10-Sekundentakt die Avg-Min-Max-Werte.

2.4 Anzeigelemente der LCD-Anzeige (Fig. 2)

• Die große LCD-Anzeige zeigt wegen zwei Messwerten diverse Statusinformationen. Die Anzeigealandsichüber die Softwareteilweise(Schlummermode) bzw.ganz abschalten, sodassungewolte Informationen nicht gezeigten werden.

E: Messwert 1 zeigt den aktuellen Temperaturwert an.

F: Einheit Messwert 1 zeigt die aktuelle Messeinheit an.

G: Messwert 2 zeigt die Max- Min- Durchschnittswerte an.

H: Einheit Messwert 2 zeigt die aktuelle Messeinheit für Messwert 2.

I: MAX-MIN-AVG gezigt den Minimal-, Maximal oder Durchschnittswert.

J: Statusinfo zeigt die Betriebsart LOG oder STOP. Wird LOG angezeigt, zeitnet der Logger auf. Wird STOP angezeigt, werden keine Messwerte aufgezeichnet.

K: Lowbat informiert über den Ladezustand der Batterie.

Hinweis zur Messeinheit!

^ C = Celsius, ^ F = Fahrenheit

LOG10/LOG20-Datenlogger

Weitere Displayinformationen

• Bei aktivierten Schlummermode schaltet sich das Display automatisch nach einer änderbaren Zeit ab. Des weiteren zeigt das Display verschiedene Zustände an:

Display

abgeschaltet angeschlüssen programmiert

Logger

zeichnet auf (leer)

Am

lüssenprogrammiert

Batterie

PC

entladen

2.5 LED-Anzeige

Die LED-Anzeige gibt hilfreiche und wichtige Informationen bei der Verwendung des Datenloggers.
- LED rot: Die LED blinkt beim Überschreiben eines eingestillten Grenzwertes.

2.6 USB-Schnittstelle

• Zum Programmieren oder Auslesen des Datenloggers muss dieser via USB-Kabel an ihren PC angeschlossen werden.
• Auf der linken Seite des Datenloggers befindet sich die Schnittstelle. Die Schnittstelle ist durch einen Gummistopfen geschetzt.itte entfern Sie den Stopen bevor Sie den Logger mit dem PC verbinden.

LOG10 / LOG20 - Datenlogger

• Der Gunmistopfen schützt das Messerat vor Feuchtigkeit.itte achten Sie darauf, dass der Stopfen nach dem Auslesen oder der Programmierung wieder richtig sitzt.

2.7 Rückseite Datenlogger / Batteriefach

• Auf der Rückseite des Datenloggers befindet sich neben dem Batteriefach ein bedrucktes Etikett mit wichtigen Informationen zum Datenlogger.

2.8 Batteriewechsel

Ogum Wechseln der Batterie das Batteriefach auf der Rückseite offnen. Dazu wird der Batteriedeckel 90^ nach links gedreht. Die Batterie entnehmen und eine neue Batterie einlagen.

• Das leere Batterie-Symbol gezigt an, dass Sie die Batterie in Kurze auswechseln müssen. Sie konnen jetzt noch ca. 10 Stunden korrekte Messungen durchfuhren.
  Das Batteriesymbol gezigt je nach Zustand bis zu 3 Segmente an.

Werksfeld die Displayanzeige nur, PF anzeigen, ist die Batterie unverzüglich zu wechseln. In thisem Fall reicht die Batterieladung nicht mehr für Messungen aus.

2.9 Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycliert und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrachte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

LOG10 / LOG20 - Datenlogger

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektra- und Elektronik-Altgeräten (WEEE) gekenn-zeichnet.

Dieses Produktarf nicht mit dem Hausmull entsorgt werden. Der Nutzer ist verpflichtet, das Altagert zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektra- und Elektronikgeräten abzugeben.

3.0 Technische Daten

Temperaturlogger Log10
Temperatur-Feuchte logger

Interne Temperatur -30..+60°C -30..+60°C
Relative Feuchte --- 0..100%rF
Speicherkapazität ca. 20.000 Datenäte
Schnittstelle USB
Arbeitstemperatur (ohne Display) -30..+60°C
Lagertemperatur -30..+70°C
Abmessungen 92 x 55 x 21 mm
Gewicht	95 g
Spanningsversorgung	1 x CR2032 3 V
