| Caractéristiques techniques | DAIKIN Siesta ADEQ71A7VEB, climatiseur mural, puissance de refroidissement 7,1 kW, puissance de chauffage 8,0 kW, classe énergétique A++/A+ |
|---|---|
| Type d'appareil | Climatiseur réversible |
| Dimensions (L x H x P) | 800 x 295 x 240 mm |
| Poids | 32 kg |
| Niveau sonore | 34 dB(A) en mode silencieux |
| Utilisation | Contrôle de la température, déshumidification, mode éco, télécommande incluse |
| Entretien | Filtres lavables, nettoyage régulier recommandé, entretien professionnel tous les 2 ans |
| Sécurité | Protection contre les surcharges, protection anti-gel, dispositif de sécurité électrique |
| Informations générales | Garantie de 5 ans, installation par un professionnel recommandée, compatible avec les systèmes de domotique |
FOIRE AUX QUESTIONS - Siesta ADEQ71A7VEB DAIKIN
Questions des utilisateurs sur Siesta ADEQ71A7VEB DAIKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice Siesta ADEQ71A7VEB - DAIKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Siesta ADEQ71A7VEB de la marque DAIKIN.
MODE D'EMPLOI Siesta ADEQ71A7VEB DAIKIN
Mode D'emploi Combiné sans fi I
Français
Les ples jouries avec le contralleur sont marquees de ce symbole. Il signifie que les ples doivent etre eliminées séparation des ordres menagere non triés.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la pèle contient un métall lourd ou-delà d'une certaine concentration.
Symboles chimiques possibles;
■Pb:plomb(>0.004%)
Les ples usageso doivent etre traitees par une usine de tratlement specialise dans le recyclage. A travers u mise a rebut correcte, you contribueze a eviter les conseducances potentiellément nefastes pour I'environnement et la sante humaine. Veuliez contacter vous autorite locale pour plus d'informations.
Batterie
1) Typ: AAA.R03
2) Menge: 2 Stuck

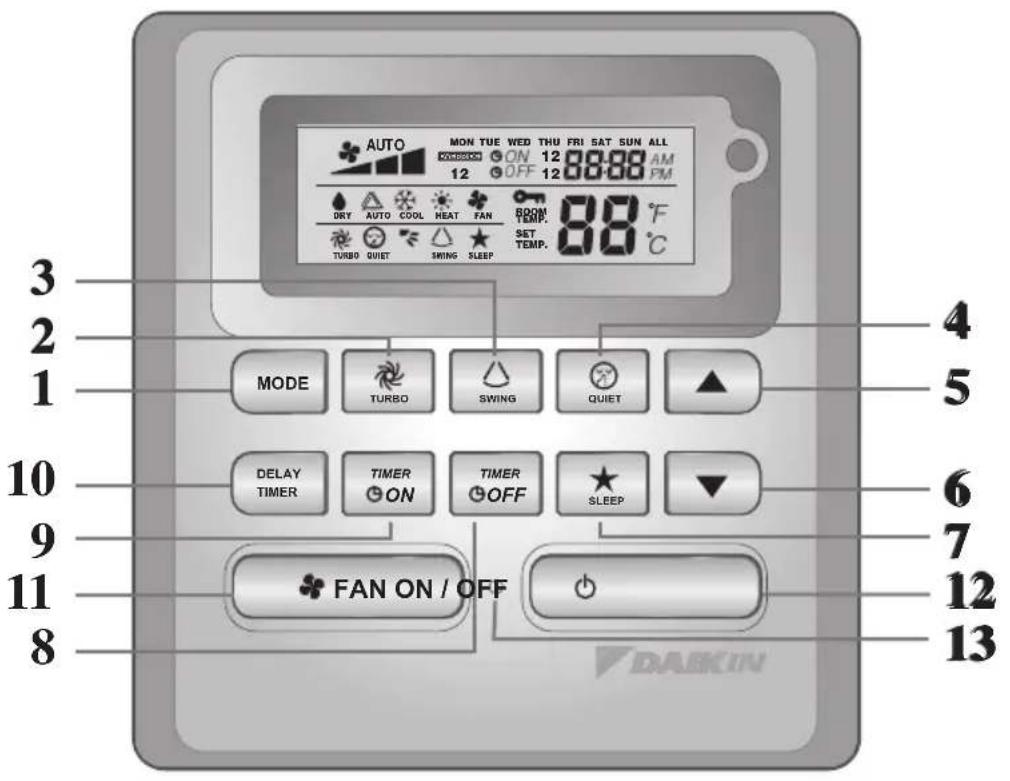

ARCWB Indication De Contruleur

| NO | TOUCHE FONCTION | |
| 1. | MODE Sélectionnez la commande des modes de fonctionnement(Cool (Froid) / Heat (Chauffage) / Auto / Dry (Sec) / Fan (Ventilation) | |
| 2. | TURBO Activez/désactivez la fonction Turbo | |
| 3. | SWING Activez/désactivez la commande d'oscillationMaintenir la touche enfoncée pour changer de mode d'oscillation | |
| 4. | QUIET Activez/désactivez la fonction Silence | |
| 5. | SET TEMP UP Augmentez la température réglée en °C ou en °F | |
| 6. | SET TEMP DOWN Réduisez la température réglée en °C ou en °F | |
| 7. | SLEEP Activez/désactivez la fonction Somméil | |
| 8. | OFF TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE ENARRÊT, événements 1 et 2 | |
| 9. | ON TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE ENMARCHE, événements 1 et 2 | |
| 10. | DELAY TIMER Activer/désactiver la programmation de mise en marche/arrêt | |
| 11. | FAN | Sélectionnez la commande des vitesses du ventilateur(Auto / High (Rapide)/ Med (Moyen)/ Low (Lent)) |
| 12. | ON/OFF | Appuyez sur la touche On/Off de l'unité pour annuler tous les réglage de la minuterie |
| 13. | MODE DE RÉGLAGE DE L'HORLOGE TEMPS RÉEL (HTR) | Activez/désactivez le mode de réglage de l'horloge temps réel(HTR) |
REMARQUE:
Les fonctions turbo et silence ne sont disponibles que sur les modèles scélectionnés.
1.1 Bouton de MODE
Appuyez sur le bouton MODE pour altermer entre COOL (FROID), HEAT^ (CHAUD), AUTO, DRY^* (SEC), FAN (VENTILATION). Verifiez l'affichage pour voir surquel mode est reglee1 unite. Les fonctions *HEAT (CHAUD), AUTO et DRY (SEC) ne sont disponibles que pour les modles selectionnnes.
1.2 Vitesse de ventilation TURBO
Appuyez sur la touche TURBO une fois pour activer la vitesse de ventilation TURBO. Le symbole du turbo s'affiche. Pour désactiver la vitesse de ventilation Turbo et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche Turbo. Si l'utilisateur appuie sur la touche FAN (VENTILATEUR) ou QUIET (SILENCE) ou s'il étèint l'unité, la vitesse turbo est désactivée. Cette vitesse n'est valable qu'en modes COOL (FROID) et HEAT (CHAUD) pour les modeles sclectionnés.
1.3 Oscillation automatique de la ventilation
- Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
- Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation suffle dans la direction désirée puis appuyez de nouveau sur le bouton.
Méthode de sélection du mode Swing (pour cassette modèles E)
- Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (♀) est affchéé.
- Appuyez sur le bouton de température et pour selectionner la rotation du SWING MODE (>) depuis le Mode Swing 1 au Mode Swing 3.
- Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :
Mode d'oscillation 1 Mode d'oscillation 2 Mode d'oscillation 3
Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.
L'oscillation est indiquée par le logo :
- Si aucun mode ne change dans les 4 secondes, l'apparil fonctionnera selon le SWING MODE (§) sélectionné.
1.4 Vitesse de ventilation QUIET (SILENCE)
Appuyez sur la touche QUIET (SILENCE) une fois pour activer la vitesse de ventilation silence. Le symbole QUIET (SILENCE) s'affiche. Pour désactiver la vitesse de ventilation Silence et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche QUIET (SILENCE). Si l'utilisateur appuie sur la touche FAN (VENTILATEUR) ou TURBO ou s'il étèint l'unité, la vitesse silence est désactivée. Cette vitesse n'est valable qu'en modes COOL (FROID) et HEAT (CHAUD) pour les modèlees seLECTIONnés.
1.5 Le Bouton du Reglage de la Température « « ou « » ▼
Appuyez sur la touche de la température et programmez la température de votrechoix en appuyant une fois sur « ou « la température change par increments de 1^ ou 1^ . La plage de températures par défaut s'etend de 16^ à 30^ (60^ à 86^) . Lorsque l'option 20 - 30^ est définie, la limite de la plage de température est définie entre 20^ et 30^ (68^ à 86^) . Appuyez simultanément sur les deux touches pour afficher les températures en ^ C ou en ^ F . Aucun réglage de température n'est autorisé en mode FAN (VENTILATEUR) (Aucun affichage de température régée). L'espace est insuffisant pour afficher la température.
1.6 Fonction SLEEP (SOMMEIL)
Appuyez sur la touche SLEEP (SOMMEIL) pour activer le mode de nuit. La fonction SLEEP (SOMMEIL) n'est pas disponible en mode DRY (SEC) ni en mode FAN (VENTILATEUR).
1.7 « ON TIMER » ou « OFF TIMER »
L'unité est dotée de 2 minutes d'événements, à savoir Minuterie 1 et Minuterie 2, chacune offrant une minuterie de mise en marche (ON TIMER) et une de mise en arrêt (OFF TIMER). L'action des touches TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET) est illustrée dans le tableau 1,1.
Tableau 1,1 : Action des touches de minuterie TIMER ON (MINUTERIE DE MISE EN MARCHE) et de TIMER OFF (MINUTERIE DE MISE EN ARRET) et séquence d'événements.
| TOUCHE TIMER ON TOUCHE | TIMER OFF | ||
| Minuterie 1 ON Minuterie 2 ON Minuterie | 1 OFF Minuterie 2 OFF | ||
| Désactivée Déscientie Désactivée | |||
| Activée Déscientie Activée Désactivée | |||
| Déssactivée Activée Désactivée Activée | |||
| Activée Activée Activée Activée | |||
Toutes les minuteries sont des minuteries déclenchées par des événements et peuvent être annulées par la touche ON/OFF et la fonction prioritaire.
Fixez les minuteries des événements 1 et 2
Le procédé est le même pour TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET).
- Maintenez la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pendant 3 secondes pour entrer en mode de réglage de la minuterie.
(L'icone ON 1 ou OFF 1 clignote) - Appuyez sur UP (HAUT) ou DOWN (BAS) pour selectionner Minuterie 1 ou Minuterie 2 et faire le réglage.
(Le « 1 » clignotant indique que la Minuterie 1 est actuellément sélectionnée, le « 2 » clignotant indique que la Minuterie 2 est actuellément sélectionnée) - Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer. (Le jour clignote ensuite)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour selectionner le jour.
- Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer le jour. (L'heure clignote ensuite)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l'heure.
- Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer l'heure. (Les minutes clignotent ensuite)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes.
- Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer les minutes.
Chaque minuterie (Minuterie 1 ON (MARCHE) ou Minuterie 1 OFF (ARRET) ou Minuterie 2 ON (MARCHE) ou Minuterie 2 OFF (ARRET)) ne sera reglee separately qu'apres les 7 etapes, si aucune touche n'est actionnee pendant 5 secondes au cours du reglage de la minuterie, le mode de reglage sera automatiquement desactive et aucune modification ne sera effectue.
Le TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) sera vérifié toutes les 1 minute.
Il est déconseilé de régler le ON TIMER (MINUTERIE DE MISE EN MARCHE) et le OFF TIMER (MINUTERIE DE MISE EN ARRET) sur les mêmes valeurs. Si cela se produit, la minuterie effective sera traitée en priorité, comme indiqué dans le Tableau 1,2.
Exemple :
Réglages ON TMR 2 (MINUTERIE DE MISE EN MARCHE 2) : DAY - TUE, TIMER - 5.00pm
Réglages OFF TMR 1 (MINUTERIE DE MISE EN ARRET 1): DAY - TUE, TIMER - 5.00pm
Résultat lorsque l'HTR atteint 17h00 le TUE (MAR) :
- si l'unité est en marche, aucune réaction.
- si l'unité est à l'arrêt, elle se met en marche.
Tableau 1,2: Priorité de minuterie
| Priorité Minuterie | |
| 1 (La plus élevé) ONTMR2 | |
| 2 OFFTMR2 | |
| 3 ONTMR1 | |
| 4 (La plus faible) OFFTMR1 |
Sur réception de rayons IR, la télécommande sans fil IR prend la priorité sur les réglages ON TIMER 2 (MINUTERIE DE MISE EN MARCHE 2) et OFF TIMER 2 (MINUTERIE DE MISE EN ARRET 2).
1.8 Fonction DELAY TIMER
Appuyez sur la touche DELAY TIMER une fois pour activer la fonction de programmation de mise en marche/arrêt pendant 1 heures. Un indicateur « OVERRIDEDE » s'affiche sur l'écran LCD. Appuyez de nouveau sur la même touche pour augmenter le réglage à 2 heures. Un indicateur « OVERRIDEDE » s'allumera. Appuyer de nouveau désactivera la fonction de programmation de mise en marche/arrêt. Une fois la programmation de mise en marche/arrêt terminée, la fonction de programmation de mise en marche/arrêt est désactivée et le logo disparait. Toutes les autres minuteries seront reprises.
1.9 Fonction de vitesse FAN (VENTILATEUR)
La vitesse de ventilation peut etre changée en appuyant sur la touche FAN (VENTILATEUR) :
Lent > Moyen > Rapide > Auto >
*La vitesse FAN (VENTILATEUR) n'est pas disponible en mode DRY (SEC).
- Appuyez sur la touche ON/OFF (MARCHE/ARRET), l'écran LCD s'affiche intégralement et l'unité est mise en marche.
Mise en arrêt :
- Appuyez sur la touche ON/OFF (MARCHE/ARRET), l'écran LCD affiche l'horloge temps réel et l'unité est mise à l'arrêt.
1.11 Réglages de mise sous tension
L'unité démarre en conservant le dernier réglage de la carte principale pendant la mise sous tension. Si les dernières informations ne sont pas disponibles, l'unité utilisera les réglages par défaut. Les réglages par défaut sont les suivants :
Unité: Arret
Mode: Refroidissement
Vitesse du ventilateur: Elevé
Mise en sommeil: Arret
Prioritaire : Désactiver
1.12 Affichage de l'horloge temps reel (HTR)
L'HTR est affichée à l'écran lorsque l'unité et en marche ou à l'arrêt, sauf en cas de panne d'électricité ou de code d'erreur.
Définir le réglage de l'HTR
- Pressez la touche RTC une fois pour activer le mode de réglage RTC. (Le jour clignote)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour selectionner le jour.
- Appuyez à nouveau sur HTR pour confirmer le jour. (L'heure clignote ensuite)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l'heure.
- Appuyez à nouveau sur HTR pour confirmer l'heure. (Les minutes clignotent ensuite)
- Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes.
- Appuyez à nouveau sur HTR pour confirmer les minutes.
L'HTR ne sera reglee séparément qu'après les 7 étapes, si aucune touche n'est actionnée pendant 5 secondes au cours du réglage de la minuterie, le mode de réglage sera automatiquement désactivé et aucune modification ne sera effectuee.
1.13 Verrouillage de touches
La fonction de verrouillage de touches sert à empêcher tout changement de réglage. Maintenez les touches TURBO et QUIET (SILENCE) enforcées pendant 5 secondes pour activer/désactiver la fonction de verrouillage de touches : « KEYLOCK » (VERROUILLAGE DE TOUCHE) s'affiche/disparait de l'écran LCD. Dans que la totalité des touches est verrouillée, seules les touches ON/OFF (MARCHE/ARRET), TURBO et QUIET (SILENCE) (pour déverrouiller) peuvent être pressées.
1.14 Batterie de secours
La batterie de secours sert à conserver l'HTR et les réglages de minuterie programmable sur 7 jours quand l'alimentation est coupée, pendant au minimum 1 mois d'affilée pour chaque nouveau jeu de piles installées. Pour les unités sans batterie de secours, le réglage par défaut est de 12:00 le lundi, et la minuterie est effacée au démarrage.
1.15 Indicateur d'erreur
Si une condition anormale est détectée, un code d'erreur s'affiche. Le code d'erreur s'affiche à la place des segments de l'HTR (clignotants), ce qui signifie queès qu'une erreur survient, l'HTR ne s'affiche pas en plus du code d'erreur. Le format du code d'erreur sera le suivant :
Code d'erreur DX
| Description d'erreur | |
| Capteur interieur ouvert ou faible E1 | |
| Capteur à bobine interieur ouvert E2 | |
| Capteur à bobine extérieur ouvert E3 | |
| Surcharge du compresseur/ Capteur à bobine interieur faible/ Capteur à bobine extérieur faible | E4 |
| Fuite de gaz E5 | |
| Erreur de pompé à eau E6 | |
| Capteur à bobine extérieur existant (modèle MS) E7 | |
| Erreur matérielle (Broche de commutation discrète faible) E8 | |
| Erreur de retour du ventilateur de l'unité intérieure E9 | |
| Erreur EEPROM EE |
Code d'erreur CW
| Description d'erreur | |
| Captiveur interieur ouvert ou faible E1 | |
| Captiveur de la conduite d'eau ouvert ou en court-circuit E2 | |
| Température de la conduite d'eau faible | E4 |
| Température de la conduite d'eau mauvaise/erronée | E5 |
| Erreur de la pompe à eau | E6 |
| Erreur matérielle (Broche de commutation discrète faible) | E8 |
| Erreur de retour du ventilateur de l'unité interieure | E9 |
Fau daignostics (pour modele à inverseur seulement)
S'il y a une anomalie détectee, le contrôle cable ARCWB va clignoter le code d'erreur
| CODE D'ERREUR | SIGNIFICATION |
| 00 | NORMAL |
| A1 | ERREUR PCB DANS LA SECTION INTÉRIEURE |
| A3 | ANOMALIE DE LA POMPE DE VIDANGE |
| A5 | ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE) |
| A6 | ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR |
| AH | ANOMALIE DU FILTRE À AIR ÉLECTRIQUE |
| C4 | THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT |
| C5 | THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT |
| C7 | ERREUR DE L'INTERRUPTEUR DE LIMITE D'ALETTE |
| C9 | COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIECE INTÉRIEURE |
| E1 ERREUR DE CARTE EXTÉRIÈURE | |
| E3 PROTECTION HAUTE PPRESSION | |
| E4 PROTECTION BASSE PPRESSION | |
| E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ | |
| E6 ERREUR DE DEMARRAGE DU COMPRESSEUR | |
| E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIÈUR | |
| E8 SURI INTENSITÉ D'ENTRÉE CA | |
| E9 ERREUR EXV | |
| EA ERREUR DE VANNE À 4 VOIES | |
| F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE | |
| F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE | |
| HO ERREUR DU SYSTÉME DE CAPTEUR DU COMPRESSEUR | |
| H3 ERREUR DE L'INTERRUPTEUR HAUTE PPRESSION | |
| H6 ERREUR DE DETECTION DE L'ALIMENTATION DU COMPRESSEUR | |
| H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR | |
| H8 ERREUR DU CAPTEUR DE COURANT CA | |
| H9 THERMISTANCE À AIR EXTÉRIÉUR EN COURT-CIRCUIT/OUVERT | |
| J1 ERREUR DU CAPTEUR DE PRESSION | |
| J3 | THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/ MAL POSITIONNée |
| J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION | |
| J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIÉUR EN COURT-CIRCUIT/OUVERT | |
| J7 | COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'éCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT |
| J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE | |
| J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE | |
| L1 ERREUR PCB EXTÉRIÉURE DE L'INVERSEUR | |
| L3 BOITIER DE COMMANDE EXTÉRIÉUR DE SURCHAUFFE | |
| L4 DISSPATEUR THERMIQUE DE SURCHAUFFE | |
| L5 ERREUR IPM /ERREUR IGBT | |
| L8 SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR | |
| L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR | |
| LC | ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIÉURE ET PCB DE L'INVERSEUR) |
| P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION | |
| P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT | |
| PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ | |
| U0 INSUFFISANCE DE GAZ | |
| U2 TENSION CC HORS PLAGE | |
| U4 ERREUR DE COMMUNICATION | |
| U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM) | |
| UA ERREUR D'INSTALLATION | |
| UF | MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CâBLAGE ET DE LA TUYAUTERIE/ MAUVAIS CâBLAGE/INSUFFISANCE EN GAZ |
| UH ANT | GEL (AUTRES PIEÇES) |
2.0 RÉGLAGE MATÉRIEL
L'unité bénéficiaie de 2 fonctions de cavaliers pour contrôler le fonctionnement du tableau.
Tableau 2,0: Récapitulatif des réglages matériels
| OPTION Avec | cavalier Sans cavalier | |
| Régler plage de temp. | Régler plage de temp. de 20°C à 30°C | Régler plage de temp. de 16°C à 30°C (Valeur par défaut) |
| TURBO_quiet | Déscientiver le turbo et la vitesse de ventilation silence (Valeur par défaut) | Activer le turbo et la vitesse de ventilation silence |
- Seulement applicable au modele avec fonctions Turbo ou Silence intégrées.
3.0 INSTALLATION
3.1 Accessoires
Les accessoires suivants sont compris avec ce manuel. S'il manque des éléments, veuilles contacter toute concessionnaire immédiatement.
- Telecommande
- Vis à bois (2 vis) & Vis de l'unité (2 vis)
- Manuel d'utilisation
- Pile
3.2 Guide Détaille

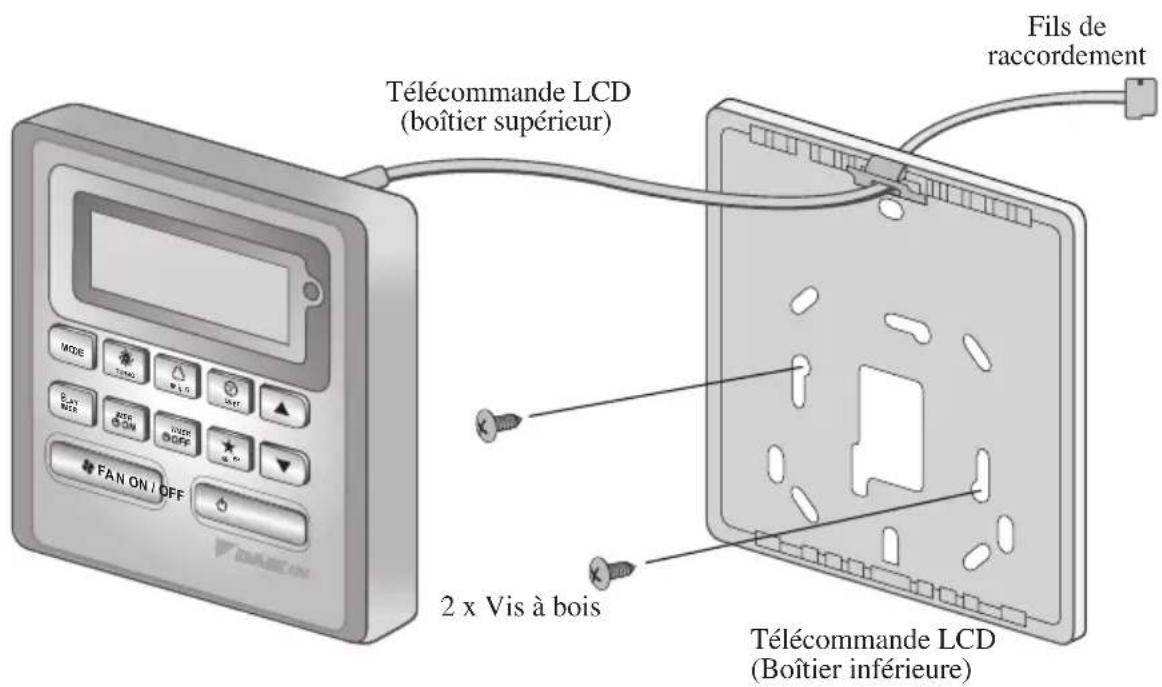

I. Ouvrez d'abord l'attache du dessus du contrôleur puis l'attache du bas. Retirez l'enveloppe supérieure du contrôleur de l'enveloppe inférieure.
II. Fixez l'enveloppe inférieure sur le mur avec les 2 vis fournies. Inserez ensuite le fil de connexion à travers la fente sur la partie centrale supérieure de l'enveloppe, comme dans l'illustration.
III. Reinsérez d'abord l'attache du bas puis clipsez la partie supérieure pour fermer.

LE MÉMO
