Technische specificaties	DAIKIN Siesta ADEQ71A7VEB, wandairconditioner, koelvermogen 7,1 kW, verwarmingsvermogen 8,0 kW, energieklasse A++/A+
Type apparaat	Omkeerbare airconditioner
Afmetingen (B x H x D)	800 x 295 x 240 mm
Gewicht	32 kg
Geluidsniveau	34 dB(A) in stille modus
Gebruik	Temperatuurregeling, ontvochtiging, eco-modus, afstandsbediening inbegrepen
Onderhoud	Wasbare filters, regelmatig reinigen aanbevolen, professioneel onderhoud elke 2 jaar
Veiligheid	Overbelastingsbeveiliging, antivriesbeveiliging, elektrische beveiligingsvoorziening
Algemene informatie	5 jaar garantie, installatie door een professional aanbevolen, compatibel met domoticasystemen

Veelgestelde vragen - Siesta ADEQ71A7VEB DAIKIN

Hoe kan ik de temperatuur van mijn DAIKIN Siesta ADEQ71A7VEB airconditioner instellen?

Gebruik de meegeleverde afstandsbediening om de temperatuur in te stellen. Druk op de knop 'Temperatuur' en pas aan met de pijltjestoetsen om de gewenste temperatuur te verhogen of te verlagen.

Waarom gaat mijn airconditioner niet aan?

Controleer eerst of het apparaat correct is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Als alles in orde lijkt, probeer dan het apparaat te resetten door de stroom enkele minuten los te koppelen.

Wat is het geluidsniveau van de binnenunit?

Het geluidsniveau van de binnenunit is ongeveer 22 dB(A) in stille modus, wat het een zeer stille keuze maakt voor uw comfort.

Hoe maak ik het filter van mijn airconditioner schoon?

Verwijder het filter uit de binnenunit, spoel het af met lauw water om stof te verwijderen en laat het volledig drogen voordat u het terugplaatst.

Mijn airconditioner maakt een vreemd geluid, wat moet ik doen?

Een vreemd geluid kan op een probleem wijzen. Controleer of er geen voorwerpen de ventilatie blokkeren. Als het geluid aanhoudt, neem dan contact op met een gekwalificeerde technicus voor diagnose.

Wat is het energieverbruik van de DAIKIN Siesta ADEQ71A7VEB unit?

Deze unit heeft energieklasse A++ en verbruikt ongeveer 1,8 kW in koelmodus, wat het zeer energiezuinig maakt.

Hoe verander ik de bedrijfsmodus van het apparaat?

Gebruik de afstandsbediening en druk op de knop 'Modus' om te schakelen tussen 'Koelen', 'Verwarmen', 'Ontvochtigen' of 'Ventileren'.

Wat is de levertijd voor de installatie van mijn airconditioner?

De levertijd voor installatie hangt af van de verkoper, maar is meestal 3 tot 7 werkdagen na bestelling.

Kan ik mijn DAIKIN Siesta ADEQ71A7VEB airconditioner in de winter gebruiken?

Ja, dit apparaat is ontworpen om in verwarmingsmodus te werken, zelfs in de winter, zolang de buitentemperatuur niet onder -15b0C daalt.

Hoe programmeer ik de timer van mijn airconditioner?

Gebruik de afstandsbediening om de timer in te stellen. Druk op de knop 'Timer', selecteer de gewenste start- en stoptijd en bevestig.

GEBRUIKSAANWIJZING Siesta ADEQ71A7VEB DAIKIN

Bedieningsaanwijzing Draadloos handapparaat

Nederlands

2) Hoeveelheid: 2 Stuks

Vereisten voor het opruimen

De batterijlen, die met die bediening meegelevard werden, zich met dit symbolen gekommenrt.

Dil belektent, dat de batterijen Niet samen met ongesoerteend huisaalver verwijdernogen worden.

Indien beneden het symbol een chemisch symbol gedrukt is, betekent dit, dit de batterijen een zwaar metaal beval bovenen een bepaalde concentratie.

Mogelijke chemische symbolen:

■Pb:load(>0.004%)

Avalbatterien moot in een special behandelingsbedarf voor herwegbruik bewertk worden. Door voor een correcte avalfwewiderung to zorgen, draag u. ertoe bij, potentielle negative consequences voor milieu en volksgezondheid te vermijden. Neem a.u.b. contact op met uwplaatsilijke instanties voormeer informales.

Bateria

1)Tipco:AAA.R03

NR.	TOETS FUNC TIE
1.	MODE Selecteer regeling Bediening	sstanden (Cool (Koelen) / Heat (Verwarmen) / Auto / Dry (Drogen) / Fan (Ventileren)
2.	TURBO Activeer/deactivateer Turbofunctie
3.	SWING Activeer/deactivateer regeling	Zwenken Houd Toets ingedrukt als u de stand Zwenken wilt wijzigien
4.	QUIET Activeer/deactivateer Stille functie
5.	SET TEMP UP Laat ingestelde temperatur toenemen in °C of °F
6.	SET TEMP DOWN Laat ingestelde temperatuur afnemen in °C of °F
7.	SLEEP Activeer/deactivateer Slaapfunctie
8.	OFF TIMER Schakel de instelstand	Gebeurtenis 1 en 2 UIT-TIMER in/uit
9.	ON TIMER Schakel de instelstand	Gebeurtenis 1 en 2 AAN-TIMER in/uit
10.	DELAY TIMER Activeer/deactivateer vertragingstimer
11.	FAN	Selecteer regeling Ventilatorsnelheden (Auto / High (Hoog)/ Med (Mid)/ Low (Laag))
12.	AAN/UIT	De unit Aan/UIT waarbij alle timer-instelleningen worden uitgeschakeld
13.	REAL TIME CLOCK (RTC)	Schakel de instelstand Real Time-kloinstelling (RTC) in/uit

OPMERKING:

Turbofungtie en stille functie alleen voor geselecteerde modellen.

BEDIENINGSINSTRUCTIE

1.1 Toets STANDEN

Schakel over tous COOL (KOELEN), HEAT (VERWARMEN), AUTO, DRY (DROGEN), FAN (VENTILEREN) door op de toets MODE te drukken. In de display kunt u zien in welke stand het toestel staat. HEAT (VERWARMEN), AUTO en DRY (DROGEN) zijn alleen beschikbaar voor geselecteerde modellen.

1.2 TURBO-Ventilatorsnelheid

Druk eénmaal op de toets TURBO als u de Turbo-ventilatorsnelheid wilt activeren. Het symbol Turbo verschijnt. U kunt de Turbo-ventilatorsnelheid uitschakelen en teruggaan maar de vorige ventilatorsnelheid door nogmaals op de Turbo-toets te drukken. Als de gebruiker op de toets FAN (VENTILEREN) of de toets QUIET drukt of de unit uitzet, worden de turbosnelheid uitgeschakeld. Deze snugelid is alleen beschikbaar in de stand COOL (KOELEN) en HEAT (VERWARMEN), voor geselecteerde modellen.

1.3 Automatisch zwenken lucht

• Druk op de toets SWING als u de functie voor automatisch zwenken lust wilt activeren.
• Druk op de toets SWING en wacht tot de lamellen in de stand voor de juiste richting staan en druk nogmaals op de toets, als u de lucht in een bepaalde richting wilt verdelen.

Selectiemethode voor stand zwenken (Voor model cassette E)

• Druk op 4 seconden lang op de toets SWING (△) voor de stand voor instelling van het veld. In de instelstand veld worden alleen STAND ZWENKEN (®eotoond.
• Selecteer de temperatuur en de toets als u een keuze wiltMaker voor rotatie voor de STAND ZWENKEN ( )uit stand Zwenken 1 tot stand Zwenken 3.
• Er zijn 3 verschillende opties voor de STAND ZWENKEN en ditং:

Stand zwenken 1 Stand zwenken 2 Stand zwenken 3

U kunt pas een STAND ZWENKEN activeren als ZWENKEN is geactiveerd.

Zwenken wordt aangeduid door het logo:
- Als u de stand Niet binnen 4 seconden wijzigt, werkt de unit in de geselecteerde STAND ZWENKEN (€).

1.4 QUIET-Ventilatorsnelheid

Druk eénmaal op de toets QUIET als u de ventilatorsnelheid Stil wilt activeren. Het symbool QUIET verschijnt U kunt de ventilatorsnelheid Stil uitschakelen en teruggaanaar de vorige ventilatorsnelheid door nogmaals op de toets QUIET te drukken. Als de gebruiker op dc knop FAN (VENTILEREN) of de knop TURBO drukt of dc unit uitzet, wordt de snugelid Stil uitgeschakeld. Deze snugelid is alleen beschikbaar in dc stand COOL (KOELEN) en HEAT (VERWARMEN), voor geseleeteerde modellen.

1.5 "A" of "V" Toets Ingestelde Temperatuur

Druk op de temperatuurknop en stel de temperatuur van uw keuze in door eénmaal op de toets "▲" of "▼" te drukken, de temperatuur verandert met 1^ of 1^ . Het bereik voor de instelling van de standardtemperatuur is 16^ tot 30^ ( 60^ tot 86^ ). Wanneer de Optie 20 - 30^ is ingesteld, is het bereik voor de instelling van de temperatuur ingesteld op 20^ tot 30^ ( 68^ tot 86^ ). U kunt voor de temperatuurinstelling kiezenussen ^ C en ^ F door beiden toeeten tegelijkkertijd in te drukken. In de stand FAN (VENTILEREN) is geen temperatuurinstelling toegestaan (Er worden geen temperatuurinstelling weergegeven). Er worden geen temperatuurinstelling van het vertrek weergegeven.

1.6 SLAAPfunctie

Druk op de toets SLEEP (SLAAP) als u de slaapstand wilt activeren. De functie SLEEP (SLAAP) is nicht beschikbaan in de stand DRY (DROGEN) en de stand FAN (VENTILEREN).

1.7 "AAN-TIMER" en "UIT-TIMER"

De unit heeft een timer voor 2 gebeurtenissen, te weten Timer 1 en Timer 2, jegere gebeurtenis heeft een ON-TIMER en een OFF-TIMER. Tabel 1,1的那一 zien welke toetsen u要去 indrukken voor Timer ON en Timer OFF.

Tabel 1,1: Toetsen die u moet indrukken voor Timer ON en Timer OFF enaaropvolgende gebeurtenissen.

TOETS TIMER ON TOETS TIMER OFF
AAN-timer 1 AAN-timer 2 UIT-Timer 1	UIT-Timer 2
Gedeactiveerd Gedeactiveerd Gedeactiveerd Gedeactiveerd
Gedeactiveerd Gedeactiveerd Gedeactiveerd Gedeactiveerd
Gedeactiveerd Gedeactiveerd Gedeactiveerd Gedeactiveerd
Gedeactiveerd Gedeactiveerd Gedeactiveerd Gedeactiveerd

Alle timers worden door een gebeurtenis getriggerd en zich können worden uitgeschakeld met de AAN/UIT-toets en de Uitschakelfuntie.

Timers voor Gebeurtenis 1 en Gebeurtenis 2 instellen

Procedure voor Timer ON en Timer OFF is gewiek.

1. U kunt maar de stand voor het instellen van de timer gaan door de toets Timer ON/OFF 3 seconden ingedrukt te houden. (Pictogram ON 1 of OFF 1)
2. Druk op UP of DOWN en u kunt Timer 1 of Timer 2 selecteren en instellen. ('1' knippert ten teken dat Timer 1 nu is geselecteerd, '2' knippert ten teken dat Timer 2 nu is geselecteerd)
3. Druk ter bevestiging nogmaals op de toets Timer ON/OFF. (Vervolgens knippert Dag)
4. Selecteer de dag door op UP of DOWN te drukken.
5. Druk ter bevestiging van de dag nogmaals op Timer ON/OFF. (Vervolgens knippert Uur)
6. Wijzig de uren door op UP of DOWN te drukken.
7. Druk ter bevestiging van de uren nogmaals op Timer ON/OFF. (Vervolgens knippert Minuten)
8. Wijzig de这段时间 door op UP of DOWN te drukken.
9. Druk ter bevestiging van de minutes nogmaals op Timer ON/OFF.

Elk van de timers (Timer 1 ON of Timer 1 OFF of Timer 2 ON of Timer 2 OFF)要去 steeds afzonderlijk worden ingesteld in 7 stappen, als u tijdens het instellen van de timer 5 seconden lang geen toets indrukt, worden de instelstand automatisch afgesloten en worden geen wijzigingen uitgevoerd.

De ON/OFF-timer worden iedere minuut gecontroleerd.

U kunt beter nicht de ON TIMER en de OFF TIMER opdezelfde waarden instellen. Als dat wel gebeurt, krijgt de effectieve Timer prioriteit, zoals in Tabel 1,2 worden vermeld.

Voorbeeld:

Uitkomst wanneer RTC 5:00nm bereikt op TUE:

• wanner unit aanstaat, geen reactie.
• wonneer de unit uitstaat, worden de unit ingeschakeld.

Tabel 1,2: Timer-prioriteit

Prioriteit Timer
1 (Hoogste) ONTMR2
2 OFFTMR2
3 ONTMR1
4 (Laagste) OFFTMR1

Bij ontvangst van IR, za de draadloze IR-afstandsbediening de instellenen ON TIMER 2 en OFF TIMER 2 negeren.

1.8 Functie VERTRAGINGSTIMER

Druk eénmaal op de toets DELAY TIMER en de functie van de vertragingstimer wordt 1 uur geactiveerd. Een indicator "OVERRIDE" verschijnt op de LCD. Als u bezelfde toets nogmaals indrukt neemt de instelling toe tot 2 uur. Er verschijnt een indicator "OVERRIDE". Wanner u daarna de toets nogmaals indrukt, worden de functie Vertragingstimer gedeactiveerd. Wanner de vertragingstimer is verstreten, worden de functie van de vertragingstimer gedeactiveerd en is het logo OFF. Alle andere timers worden wee ingeschakeld.

1.9 Functie Snelheid FAN

U kunt de snelheid van de ventilator wijzigen door op de toets FAN te drukken.

Laag > Midden > Hoog > Auto >

• Druk op de knop ON/OFF, de LCD toont de volledige weergave en de unit worden insgeschakeld.

Stoppen:

• Druk op de knop ON/OFF, de LCD toont alleen de actuèleijd en de unit wordenuitgeschakeld.

1.11 Instellingen voor inschakelen

De unit start met de LASTe instelling van het hoofdbordijdens het inschakelen. Als er geen informatatie beschikbaar is over de LASTe instelling, gebruikt de unit de standardinstelleningen. De standardinstelleningen worden hieronder vermeld:

Unit: UIt

Stand: Koel

Ventilatorsnelheid: Hoog

Stand zwenken: Standaard

Timers: Uitgeschakeld

Turbo: Uitgeschakeld

Stil: Uit

Slap:Uit

Negeren: Uitgeschakeld

1.12 Weergave actuèle hijd (Real-time Clock (RTC))

RTC wordt op het scherm getoond wanner de unit ON is of OFF, behalve bij een stroomstoring of foutcode.

RTC Instelling

1. Drukt u een keer op de toets RTC dan worden de RTC-instelstand geactiveerd. (Dag knippert)
2. Selecteer de dag door op UP of DOWN te drukken.
3. Bevestig de dag door weeop RTC te drukken. (Vervolgens knippert Uur)
4. Wijzig de uren door op UP of DOWN te dokken.
5. Bevestig de uren door weeop RTC te drukken. (Vervolgens knippert Minuten)
6. Wijzig de minuten door op UP of DOWN te drukken.
7. Bevestig de minuten door weeper RTc te drukken.

RTC要去 steeds afzonderlijk worden ingesteld in 7 stappen, als u tijdens het instellen van de RTC 5 seconden lang geen toets indukt, worden de instelstand automatisch afgesloten en worden geen wijzigingen uitgevoerd.

1.13 Toetsvergrendeling

Met deze toetsvergrendeling kunt u voorkomen dat een instelling worden gewijzigd. Houd zowel de toets TURBO als de toets QUIET 5 seconden ingedrukt en de functie voor de toetsvergrendeling worden geactiveerd/gedeactiveerd; "KEYLOCK" worden getoond op/verdwijnt van de LCD. Alle toetsen zijn vergrendeld, u kut alleen ON/OFF, TURBO en QUIET (vergrendeling opheffen) indrukken.

1.14 Batterij-backup

Met een batterij backup worden de RTC-instellenen en de instelleningen van de programmeerbare 7-dagen-timers bewaard bij uitschakeling van de stroomvoorziening gedurende ten minste 1 maand zonder onderbreking en steeds voor een neue set batterijen die worden ingezet. Bij een unit zonder batterij backup is de standard-instelling 12:00vm op maandag en zijn de timers gewist bij het inschakelen.

1.15 Foutindicator

Als een abnormale situatie worden gedetecteerd, verschijnt een foutcode. Een foutcode worden weergegeven door middel van RTC-segmenten (knipperen), wat inhoudt dat wanner er zich een fout voordoet, de RTC Niet worden getoond, maar er een foutcode verschijnt. De indeling van de foutcode is de volgende:

DX-foutcode

Foutomschrijving
Ruimtesensor Geopend of Kortgesloten E1
Binnen Spoelsensor Geopend E2
Buiten Spoelsensor Geopend E3
Compressor Overbelasting/Binnen Spoelsensor kortgesloten/Buiten Spoelsensor kortgesloten	E4
Gaslek E5
Storing Waterpomp E6
Buiten Spoelsensor bestaat (model MS) E7
Hardwarebout (Kortsluiting Pen Aanraakschakelaar) E8
Fout Feedback Binnen Ventilator E9
EEPROM-fout EE

CW-foutcode

Foutomschrijving
Ruimtesensor Geopend of Kortgesloten E1
Leiding Water Sensor Geopend of Kortgesloten E2
Leiding Watertemperatuur Slecht E4
Leiding Watertemperatuur Slecht/Storing	E5
Waterpompfout	E6
Hardwarefout (Kortsluiting Pen Aanraakschakelaar)	E8
Fout Feedback Binnen Ventilator	E9

Foutdiagnose (Alleen voor Inverter)

Als er iets abnormaalns wordt waargenomen, knippert op de bedrade controller ARCWB de foutdcode

FOUTCODE	BETEKENIS
00	NORMAAL
A1	PCB-FOUT BINNENSHUIS
A3	AFVOERPOMP ABNORMAAL
A5	ANTIVRIES (KOELING)/WARMTEWISSELAAR OVERVERHIT (VERWARMING)
A6	VENTILATORMOTOR BINNENSHUIS ABNORMAAL
AH	ELEKTRISCHE LUCHTREINIGER ABNORMAAL
C4	WARMTEWISSELAAR BINNENSHUIS (1) THERMISTOR KORTSLUITING/OPEN
C5	WARMTEWISSELAAR BINNENSHUIS (2) THERMISTOR KORTSLUITING/OPEN
C7	FOUT SCHAKELAAR UITERSTE STAND LAMELLEN
C9	THERMISTOR KAMER BINNENSHUIS KORTSLUITING/OPEN
E1 PCB-FOUT BUITENSHUIS
E3 HOGEDRUKBEVEILIGING
E4 LAGEDRUKBEVEILIGING
E5 VEGRENDERING COMPRESSORMOTOR/COMPRESSOR OVERBELAST
E6 OPSTARTFOUT COMPRESSOR
E7 VEGRENDERING GELIJKSTROOMMOTOR VENTILATIE BUITENSHUIS
E8 TE HOGE STROOMSTERKTE WISSELSTROOM
E9 EXV-FOUT
EA FOUT 4-WEG-KLEP
F3 OVERVERHITTING AFVOERLEIDING
F6 OVERVERHITTING WARMTEWISSELAAR
HO FOUT COMPRESSOR-SENSORSYSTEM
H3 FOUT HOGEDRUKSCHAKELAAR
H6 FOUT COMPRESSOR-TERUGKOPPELINGSDetectIE
H7	VENTILATORMOTOR OVERBELAST/TE HOGE STROOMSTERKTE/SENSOR ABNORMAAL
H8 FOUT WISSELSTROOMSENSOR
H9 THERMISTOR LUCHT BUITENSHUIS KORTSLUITING/OPEN
J1 FOUT DRUKSENSOR
J3	COMPRESSOR AFVOERLEIDING THERMISTOR KORTSLUITING/OPEN/VERKEERD GEPLAATST
J5 AANZ UIGLEIDING THERMISTOR KORTSLUITING/OPEN
J6 WARMTEWISSELAAR BUITENSHUIS THERMISTOR KORTSLUITING/OPEN
J7 SUBKOELING WARMTEWISSELAAR THERMISTOR KORTSLUITING/OPEN
J8 VLOE STOFLEIDING THERMISTOR KORTSLUITING/OPEN
J9 GASLEIDING THERMISTOR KORTSLUITING/OPEN
L1 PCB-FOUT INVERTER BUITENSHUIS
L3 OVERVERHITTING REGELKAST BUITENSHUIS
L4 OVERVERHITTING KOELLICHAAAM
L5 IPM-FOUT/IGBT-FOUT
L8 INVERTER COMPRESSOR TE HOGE STROOMSTERKTE
L9 PRENTIE TE HOGE STROOMSTERKTE COMPRESSOR
LC COMMUNICATIONS (REGEL-PCB EN INVERTER-PCB BUITENSHUIS)
P1 OPEN	FASE OF SPANNINGSONBALANS
P4 KOELICHAAAM THERMISTOR KORTSLUITING/OPEN
PJ FOUT INSTELLING CAPACITEIT
U0 ONVOLDOENDE GAS
U2 GELIKSTROOM BUITEN BEREIK
U4 COMMUNICATTFOUT
U7 COMMUNICATTFOUT (REGEL-PCB EN IPM-PCB BUITENSHUIS)
UA INSTALLATIFOUT
UF	ONJUISTE COMBINATIE INSTALLATIE LEIDING & BEDRAISING/VERKEERDE BEDRAISING/ONVOLDOENDE GAS
UH ANTI VRIES (OVERIGE VERTREKKEN)

2.0 HARDWARE-INSTELLING

De unit heeft 2 jumper-opties voor het regelen van de functie van het bord.

Tabel 2,0: Samenvating van Hardware-instellenen

OPTIE Met Jumper Zonder Jumper
Temperatuurbereik instellen	Temperatuurbereik instellen van 20°C - 30°C	Temperatuurbereik instellen van 16°C - 30°C (Standaard)
TURBO_quiet	Ventilatorsnelheid Turbo en Stil uitschakelen (Standaard)	Ventilatorsnelheid Turbo en Stil inschakelen

• Alleen van toepassing op model met functies Turbo of Stil ingebouwd.

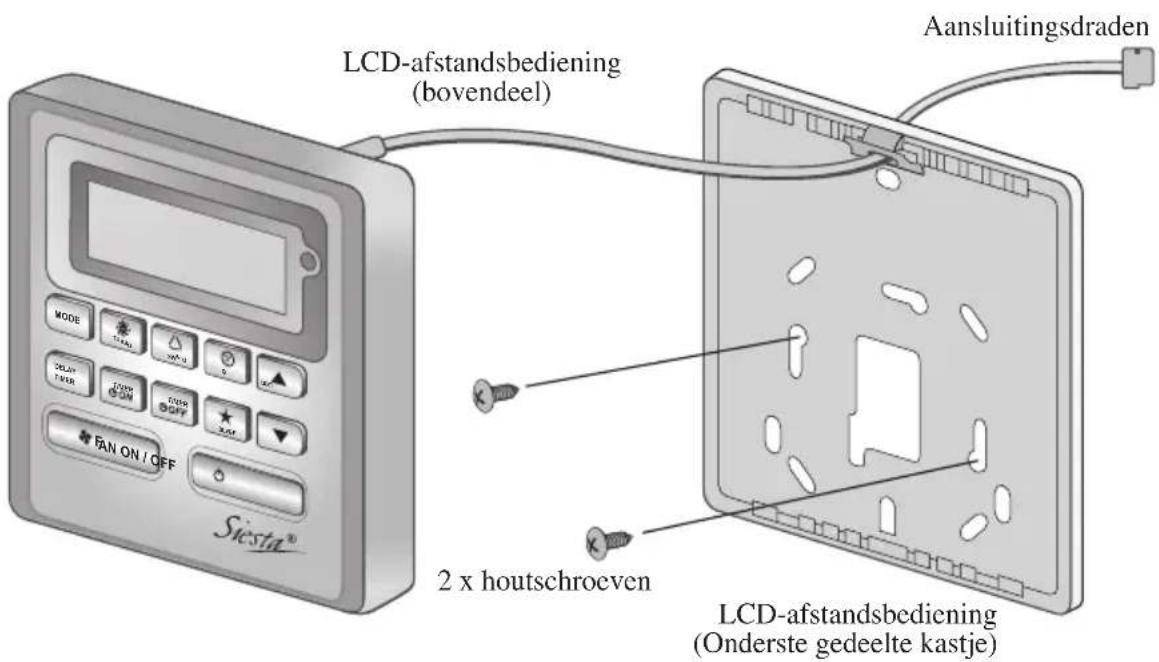

3.0 INSTALLATIE

3.1 Accosoires

De volgende accessoires worden bij deze handleiding geleverd. Neem onmiddelijk contact op met uw leverancier als er een onderdeel ontbreekt.

1. Afstandsbediening
2. Houtschroef (2 stuks) & machineschroef (2 stuks)
3. Instructiehandleiding
4. Batterij

3.2 Stap-voor-stapgids

I. Open eerst de klem bovenop de controller en cervolgens de onderste klem. Neem het bovenste gedeelte van de controller los van het onderste gedeelte.
II. Zet het onderste gedeelte van het kastje met de 2 schroeven vast op de wand. Steek verwolgens de verbindingsdraad door de sleuf in het bovenste middengedeelte, zoals worden getoond.
III. Zet eerst de onderste klem'erug en klikervolgens het bovenste gedeelte zicht.

MEMO
