BEDIENUNGSANLEITUNG Siesta ADEQ71A7VEB DAIKIN
Bedienungsanleitung Drahtloses Handgerät
Deutsch
Vorschriften zur Entsorgung

Die mit Steuergerat mitgliefferten Batterien sind mit thisem Symbol gekenneichnet.
Das bedeutet, dass die Batterien nicht im unsortierten Hausmull entsorgt werden dürten.
Befindet sich unter dem Symbol ein chemisches Symbol, so bedefeutiert这点 chemische Symbol, dass die Batterie Schwarmetall oberhalb einer bestimmt Konzernattrationsgrenze enthalt.
Mogliche Symbole fur Chemikalien:
Pb:Blei(>0.004%)
Leere Batterien werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korrekten Entsorgung halten Sie, möglicher negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubeseugen. Fragen Sie ihre Behörde vor Ort nach weiteren Informations.
Batterij
1)Type:AAA.R09

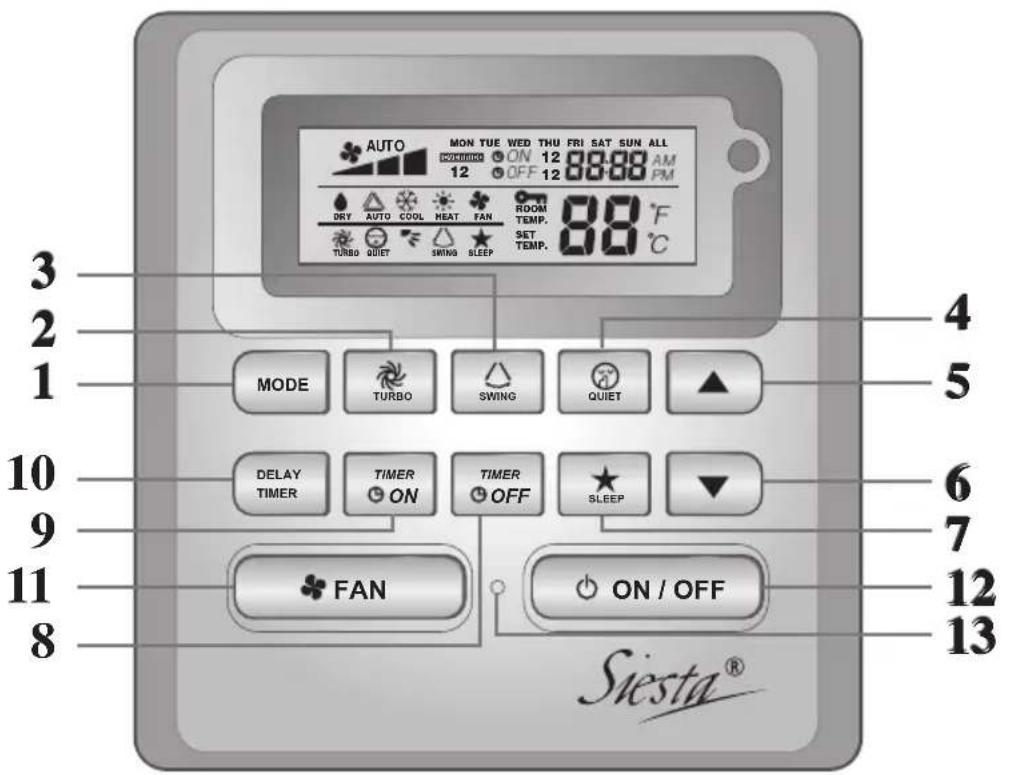

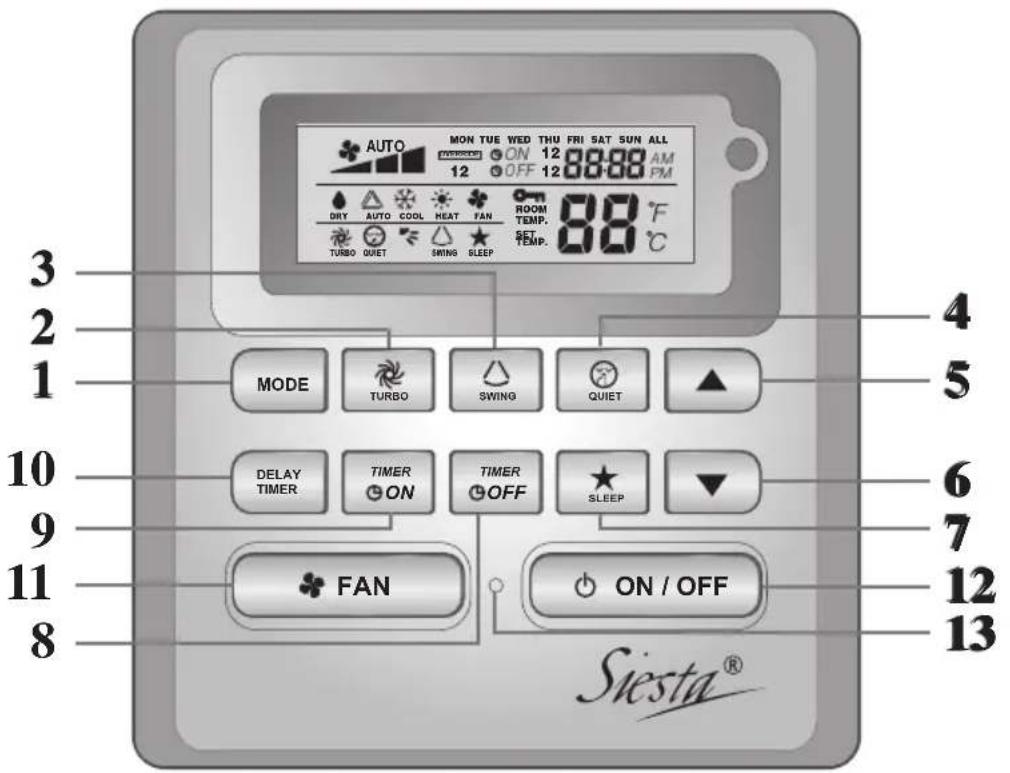

ARCWB Controller-Anzeige

| NO | TASTE FUNKTION | |
| 1. | MODE Auswahr der Steuerung für Betriebsmodi (Cool (Kühlen) / Heat (Heizen) / Auto (Auto) / Dry (Trocknen) / Fan (Ventilator)) | |
| 2. | TURBO Aktivierung/Deaktivierung der Turbo-Funktion | |
| 3. | SWING Pendelsteuerung aktivieren/deaktivieren Taste halten zur Änderung des Swing-Modus | |
| 4. | QUIET Aktivierung/Deaktivierung der Ruhefunktion | |
| 5. | SET TEMP UP Eingestellte Temperatur in °C oder °F erhöhen | |
| 6. | SET TEMP DOWN Eingestellte Temperatur in °C oder °F erhöhen | |
| 7. | SLEEP Aktivierung/Deaktivierung der Schlaffunktion | |
| 8. | OFF TIMER Einschalten/Ausschalten der OFF TIMER-Einstellungsmodus von Ereignis 1 und 2 | |
| 9. | ON TIMER Einschalten/Ausschalten der ON TIMER-Einstellungsmodus von Ereignis 1 und 2 | |
| 10. | DELAY TIMER Timer aktivieren/deaktivieren | |
| 11. | FAN | Auswahr der Steuerung für Ventilatorgeschwindigkeiten (Auto (Auto)/ High (Hoch)/ Med (Mittel)/ Low (Niedrig)) |
| 12. | ON/OFF | An/Aus des Geräts mit Lösung aller Timer-Funktionen |
| 13. | REELLE ZEITUHR (RTC) | Einschalten/Ausschalten des Einstellungsmodus der reellen Zeituhr (RTC) |
HINWEIS:
Turbo- und Ruhefunktion sind nur bei ausgewählten Modellen verfügbar.
BEDIENUNGSCANLEITUNG
1.1 MODE-Taste (MODUS)
Die MODE-Taste betätigten, um den Betrieb von COOL (KÜHL), HEAT (WARM), AUTO (AUTO), DRY (TROCKEN) oder FAN (GEBLASE) umzuschalten. Sehen Sie auf dem Display nach, in welchem Modus sich die Steuerung befindet. HEAT (WARM), AUTO (AUTO) und DRY (TROCKEN) sind nur für ausgewählte Modèle verfügbar.
1.2 TURBO Ventilatorgeschwindigkeit
Drücken Sie einmal die TURBO-Taste, um die Turbo-Geblasedrehzahl zu aktivieren. Das Turbo-Symbol wird angezeigt. Um die Turbo-Geblasedrehzahl zu deaktivieren und wieder zur vorherigen Geblasedrehzahl zurückzukehren, drücken Sie erneut einmal die Turbo-Taste. Wenn der Benutzer die FAN-Taste oder die QUIET-Taste druckt oder das Gerät ausschaltet, wird die Turbo-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kuhl-) und HEAT-(Heiz-)Modus verfügbar.
1.3 Automatische Luftschwingung
- Durch Betätigten des SWING-Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
- Damit die Luft in eine bestimmte Richtung blast, wird der SWING Knopf betägt, danach warten, bis sich die Luftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigten.
Auswahlverfahren für Swing-Modus (für Kassette E Modelle)
- Drücken Sie die Taste SWING (△) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (F
- Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE ( ) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwahlen.
- Folgende drei automatische Luftschwenkmodi (SWING MODE)stehen zur Verfugung:
Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3
SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.
Der Schwenkmodus wird durch these's Logo angezeigt:
- Falls sich keiner Modus innerhalb 4 Sekundenändert, Funktioniert das Gerät gemäß den ausgewählten SWING MODE
1.4 QUIET Ventilatorgeschwindigkeit
Drücken Sie einmal die QUIET-Taste, um die Ruhe-Geblasedrehzahl zu aktivieren. Das QUIET-Symbol wird angezeigt. Um die Ruhe-Geblasedrehzahl zu deaktivieren und wieder zur vorherigen Geblasedrehzahl zurückzukehren, drücken Sie erneut einmal die QUIET-Taste. Wenn der Benutzer die FAN-Taste oder die TURBO-Taste druckt oder das Gerät ausschalten, wird die Ruhe-Geschwindigkeit deaktiviert. Diese Geschwindigkeit ist nur bei ausgewählten Modellen im COOL-(Kuhl-) und HEAT-(Heiz-)Modus verfügbar.
1.5 ,“oder,“Temperatur-Einstell-Taste
Betätigten Sie die Temperaturtaste und stellen Sie die gewünschte Temperatur ein. Drücken Sie dazu einmal die Taste „▲“ oder „▼". Die Temperatur ändert sich um 1^ oder 1^ . Der standardmäßig einstellbare Temperaturbereich liegt zwischen 16^ und 30^ ( 60^ und 86^ ). Wenn die Option 20 - 30^ eingestellt ist, wird die Temperaturbereichsgrenze auf 20^ bis 30^ ( 68^ bis 86^ ) eingestellt. Durch gleichzeitiges Drücken bisher Knöpfe wird die Temperatureinstellung zwischen Grad Celsius und Grad Fahrenheit umgeschaltet. Im FAN-Modus ist keine Temperatureinstellung zulässig (keine Einstellung der Temperaturanzeige). Es gibt keine Anzeige der Zimmertemperatur.
1.6 SLEEP Funktion
Drücken Sie die SLEEP-Taste, um die Schlummerfungtion zu aktivieren. Die SLEEP-Funktion ist im DRY-und im FAN-Modus nicht verfügbar.
1.7 ,ON TIMER" und ,OFF TIMER"
Das Gerät hat 2 Ereignistimer, und während Timer 1 und Timer 2. Jedes Ereignis hat jeweils einen ON-TIMER und einen OFF-TIMER. Die Tastendruckfunktionen für Timer ON und Timer OFF werden in Tabelle 1,1 angezeigt.
Tabelle 1,1: Tastendruck- und Ereignissequenz für Timer ON und Timer OFF.
| TIMER ON KEY (TIMER EIN-TASTE) | TIMER OFF KEY (TIMER AUS-TASTE) | ||
| ON Timer 1 ON | Timer 2 OFF Timer 1 OFF Timer 2 | ||
| Deaktivieren Deaktivieren Deaktivieren Deaktivieren | |||
| Aktivieren Deaktivieren Aktivieren Deaktivieren | |||
| Deactivieren Aktivieren Deaktivieren Aktivieren | |||
| Aktivieren Aktivieren Aktivieren Aktivieren | |||
Alle Timer sind durch Ereignisse ausgelöste Timer und können durch die ON/OFF-Taste und die Override-Funktion deaktiviert werden.
Stellen Sie die Timer für Ereignis 1 und Ereignis 2 ein
Der Prozess für Timer ON und Timer OFF ist gleich.
- Halten Sie die Taste Timer ON/OFF 3 Sekunden lang gedrück, um in den Timer-Einstellungsmodus zu wechseln. (Das Symbol ON 1 oder OFF 1 blinkt)
- Drücken Sie UP oder DOWN, um zur Einstellung Timer 1 oder Timer 2 zu wahlen. (Wenn „1“ blinkt, bedeutet dies, dass momentan Timer 1 ausgewähl ist. Wenn „2“ blinkt, gibt dies an, dass derzeit Timer 2 ausgewähl ist)
- Drucken Sie zur Bestätigung erneut die Taste Timer ON/OFF. (Als nachstes blinkt der Tag.)
- Drücken Sie UP oder DOWN, um den Tag auszuwahlen.
- Drucken Sie zur Bestätigung des Tags erneut die Taste Timer ON/OFF. (Als nachstes blinkt die Stunde)
- Drücken Sie UP oder DOWN, um die Stunde zu ändern.
- Drücken Sie zur Bestätigung der Stunde erneut die Taste Timer ON/OFF. (Als nachstes blinken die Minuten)
- Drücken Sie UP oder DOWN, um die Minute zu ändern.
- Drücken Sie zur Bestätigung der Minute erneut die Taste Timer ON/OFF.
Die einzelnen Timer (Timer 1 ON oder Timer 1 OFF oder Timer 2 ON oder Timer 2 OFF) können nur separat nach Durchlaufen s amtierlicher 7 Schritte eingestellt werden. Falls während der Timer-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen vorgenommen.
Der ON/OFF-Timer wird jeweils nach 1 Minute überprüft.
Es wird nicht empfohlen, ON TIMER und OFF TIMER auf die gleichen Werte zu setzen. Soltte dies dennoch auftreten, wird der wirksame Timer mit Priorität behandelt (siehe Tabelle 1,2).
Beispiel:
ON TMR 2-Einstellungen: DAY (Tag) - TUE (Di), TIMER - 5.00pm (17 Uhr)
OFF TMR 1-Einstellungen: DAY (Tag) - TUE (Di), TIMER - 5.00pm (17 Uhr)
Ergebnis, wenn die RTC 5.00pm (17 Uhr) am TUE (Di) erreicht:
-
wenn das Gerät eingeschaltet ist, keine Reaktion.
-
wenn das Gerät ausgeschaltet ist, wird es eingeschaltet.
Tabelle 1,2: Timer-Priorität
| PRIORITY Timer (Zeitinstellung) | |
| 1 (am höch) ONTM | MR2 |
| 2 OFFTMR2 | |
| 3 ONTMR1 | |
| 4 (am niedrigsten) OFFTMR1 | |
Bei IR-Empfang löscht die drahtlose IR-Fernbedienung die Einstellungen von ON TIMER 2 und OFF TIMER 2.
1.8 DELAY TIMER Funktion
Wenn Sie einmal die DELAY TIMER-Taste drucken, wird die Timer-Funktion für 1 Stunde aktiviert. Die Anzeige „OVERRIDE" wird auf dem LCD eingebrendet. Drucken Sie die Taste erneut und die Einstellung steigt auf 2 Stunden an. Die Anzeige „OVERRIDE" wird eingebrendet. Ein weiteres Drucken deaktiviert die Timer-Funktion. Nachdem der Timer beendet wurde, werden die Timer-Funktion deaktiviert und das Logo ausgeblendent. Alle anderen Timer werden fortgesetzt.
1.9 FAN Geschwindigkeitsfunktion
Die Geblasedrehzahl kann durch Drucken der FAN-Taste geändert werden:
Niedrig > Mittel > Hoch > Automatisch
*Die FAN-Geschwindigkeit ist im DRY-Modus nicht verfügbar.
1.10 ON/OFF (EIN/AUS) Taste
Beginn des Betriebs:
- Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD das gesamte Display an und das Gerät wird eingeschaltet.
Abschalten des Betriebs:
- Wenn Sie die ON/OFF-Taste drücken, zeigt das LCD nur die reelle Zeituhr an und das Gerät wird ausgeschaltet.
1.11 Starteinstellungen
Das Gerät wird mit den letzten Einstellungen der Hauptplatine eingeschaltet. Wenn keine Informationen über den letzten Zustand verfügbar sind, verwendet das Gerät die Standardeinstellungen. Die Standardeinstellungen finden Sie nachstehend:
Gerat: Aus
Modus: Kühlen
Ventilatorgeschwindigkeit: Hohe
Luftschwenkmodus: Standard
Timer: Ausschalten
Turbo: Ausschalten
Ruhe (Quiet): Aus
Schlummerfunktion (Sleep): Aus
Löschen (Override): Ausschalten
1.12 Anzeige der reellen Zeituhr (RTC)
Die RTC-Uhr wird während des ON- oder OFF-Zustands des Geräts auf dem Bildschirm angezeigt, außer bei Stromausfälle oder Fehlermeldungen.
RTC-Einstellung wahlen
- Drücken Sie einmal die RTC-Taste, um den RTC-Einstellungsmodus zu aktivieren. (Der Tag blinkt.)
- Drücken Sie UP oder DOWN, um den Tag auszuwahlen.
- Drücken Sie zur Bestätigung des Tags erneut die Taste RTC. (Als{nachstes blinkt die Stunde.)
- Drücken Sie UP oder DOWN, um die Stunde zu ändern.
- Drucken Sie zur Bestätigung der Stunde erneut die Taste RTC. (Als nachstes blinken die Minuten.)
- Drücken Sie UP oder DOWN, um die Minute zuändern.
- Drücken Sie zur Bestätigung der Minute erneut die Taste RTC.
RTC kann nur nach Durchlaufen s amlicher 7 Schritte eingestellt werden. Falls während der RTC-Einstellung 5 Sekunden lang keine Tasteneingabe erfolgt, wird der Einstellungsmodus automatisch beendet, und es werden keine Änderungen an der Einstellung vorgenommen.
1.13 Tastensperre
Die Tastensperfunktion sperrt alle Änderungen der Einstellungen. Wenn Sie 5 Sekunden lang sowohl die TURBO- als auch die QUIET-Taste gedrückt halten, wird die Tastensperre aktiviert/deaktiviert und „KEYLOCK“ wird auf dem LCD ein-/ausgebrendet. Wenn alle Tasten gespert sind, konnen (zum Entsperren) nur die Tasten ON/OFF, TURBO und QUIET betätig werden.
1.14 Netzausfallschutz
Der Netzausfallschutz wird benötigt, um die RTC und die für 7 Tage programmierbaren Timereinstellungen für jeder neu eingelegten Satz Batterien mindestens für 1 Monat fortwährend beizubehalten, während das Gerät abgeschaltet ist. Für Geräte ohne Netzausfallschutz ist die Standardeinstellung 12:00 a.m. am Montag, und der Timer wird gelöscht, wenn das Gerät wieder angeschaltet wird.
1.15 Fehleranzeige
Wird ein anormaler Betriebszustand entdeckt, wird eine Fehlermeldung angezeigt. Die Fehlermeldung wird mithilfe der (blinkenden) RTC-Segmente angezeigt. Das bedeutet, wenn ein Fehler auftritt, wird anstelle der RTC die Fehlermeldung eingebrendet. Das Format für die Fehlermeldung lautet wie folgt:
DX-Fehlermeldung
| Fehlerbeschreibung | |
| Raum-Sensor öffnet oder schließt kurz E1 | |
| Sensor des Innen-Ventilators öffnet E2 | |
| Sensor Außen-Ventilator öffnet E3 | |
| Kompressor überlastet/ Sensor Außen-Ventilator schließt kurz/ Sensor Außen-Ventilator schliebt kurz | E4 |
| Gas strömt aus. E5 | |
| Wasserpumpe defekt E6 | |
| Es gibt einem Sensor für den Außen-Ventilator (MS Modell) E7 | |
| Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz) E8 | |
| Innenventilator-Rückmeldungsfehler E9 | |
| EEPROM-Fehler EE |
CW-Fehlermeldung
| Fehlerbeschreibung | |
| Raum-Sensor öffnet oder schließt kurz E1 | |
| Rohrwasser-Sensor öffnet oder schließt kurz E2 | |
| Falsche Rohrwassertemperatur E4 | |
| Rohrwasser-Temperatur schlecht oder fehlerhaft | E5 |
| Wasserpumpenfehler | E6 |
| Hardware-Fehler (Nadel des Takt-Schalters schließt Kurz) | E8 |
| Innenventilator-Rückmeldungsfehler | E9 |
Fehlerdiagnose (Nur für inverter)
Wird ein abnormaler Zustand entdeckt, so zeigt der Controller ARCWB den jeweiligen Fehlercode mittels Blinken an.
| FEHLERMELDUNG | BEDEUTUNG |
| 00 | NORMAL |
| A1 | LEITERPLATTENFEHLER DER INNENEINHEIT |
| A3 | ABLAUFPUMPE ANOMAL |
| A5 | FROSTSCHUTZ (KÜHLUNG)/WärMEAUSTAUSCHER ÜBERHITZT (HEIZUNG) |
| A6 | INNENLÜFTER, MOTOR ANOMAL |
| AH | FEHLER AN ELEKTRO-LUFTREINIGER |
| C4 | INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| C5 | INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| C7 | FEHLER AN ENDSCHALTER DER LUFTKLAPPE |
| C9 | INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| FEHLER-MELDUNG | BEDEUTUNG |
| E1 AUSSEN-PBC-FEHLER | |
| E3 HOCHHDRUCKSCHUTZ | |
| E4 NIEDERDRUCKSCHUTZ | |
| E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET | |
| E6 KOMPRESSOR-ANLAUFFEHLER | |
| E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT | |
| E8 AC-EINGANGSSTROM ZU HOCH | |
| E9 EXVFEHLER | |
| EA VIERWEGVENTILFEHLER | |
| F3 AUSLASSROHR ÜBERHITZT | |
| F6 WärMEAUSTAUSCHER ÜBERHITZT | |
| HO KOMPRESSORENSensor-SYSTEMFEHLER | |
| H3 FEHLER AN HOCHHDRUCKSCHALTER | |
| H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSEFHLER | |
| H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER | |
| H8 AC-STROM-SENSORFEHLER | |
| H9 AUSSENLUFT-THERMISTOR KURZ/OFFEN | |
| J1 FEHLER AN DRUCKFÜRHLER | |
| J3 KOMPRESSORABLUTFROHR-THERMISTOR KURZ/OFFEN/VERLEGT | |
| J5 KURZSCHLUSS/unterBRECHUNG AN ANSAUGTHERMISTOR | |
| J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN | |
| J7 KURZSCHLUSS/unterBRECHUNG AN UNDERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS | |
| J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN | |
| J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN | |
| L1 FEHLER AN LEITERPLATTE DES INVERTERS | |
| L3 STEURKASTEN AUSSEN ÜBERHITZT | |
| L4 KÜHLKÖRPER ÜBERHEIZT | |
| L5 IPMFEHLER/IGBT FEHLER | |
| L8 ÜBRSPANNUNG AN INVERTERKOMPRESSOR | |
| L9 ÜBRSPANNUNGSSCHUTZ AM KOMPRESSOR | |
| LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER) | |
| P1 OFFENE PHASE ODER SPANNUNG SUntERSCHIEDE | |
| P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN | |
| PJ FEHLER BEI LEISTUNGSEINSTELLUNG | |
| U0 GASUNGENÜGEND | |
| U2 DC-SPANNUNG NICT IM NORMALBEREICH | |
| U4 KOMMUNICATION, FEHLER | |
| U7 KOMMUNICATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN) | |
| UA INSTALLATIONSFEHLER | |
| UFFEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS | |
| UH FROSTSCHUTZ (ANDERE RÄUME) | |
2.0 HARDWARE-EINSTELLUNG
Das Gerät verfügbar über 2 Überbrückungsschalter-Optionen zur Steuerung der Schalttafelfunktion.
Tabelle 2.0: Zusammenfassung der Hardware-Einstellungen
| OPTION Mit | Überbrückungsschalter Ohne Überbrückungsschalter | |
| Temp.-Bereich einstellen | Temp.-Bereich von 20°C - 30°C einstellen | Temp.-Bereich von 16°C - 30°C einstellen (Standard) |
| TURBO_quiet | Turbo- und Ruhe-Gebläsedrehzahl deaktivieren (Standard) | Turbo- und Ruhe-Gebläsedrehzahl aktivieren |
- Triff nur auf Modelle mit integrierten Turbo- oder Ruhefunktionen zu.

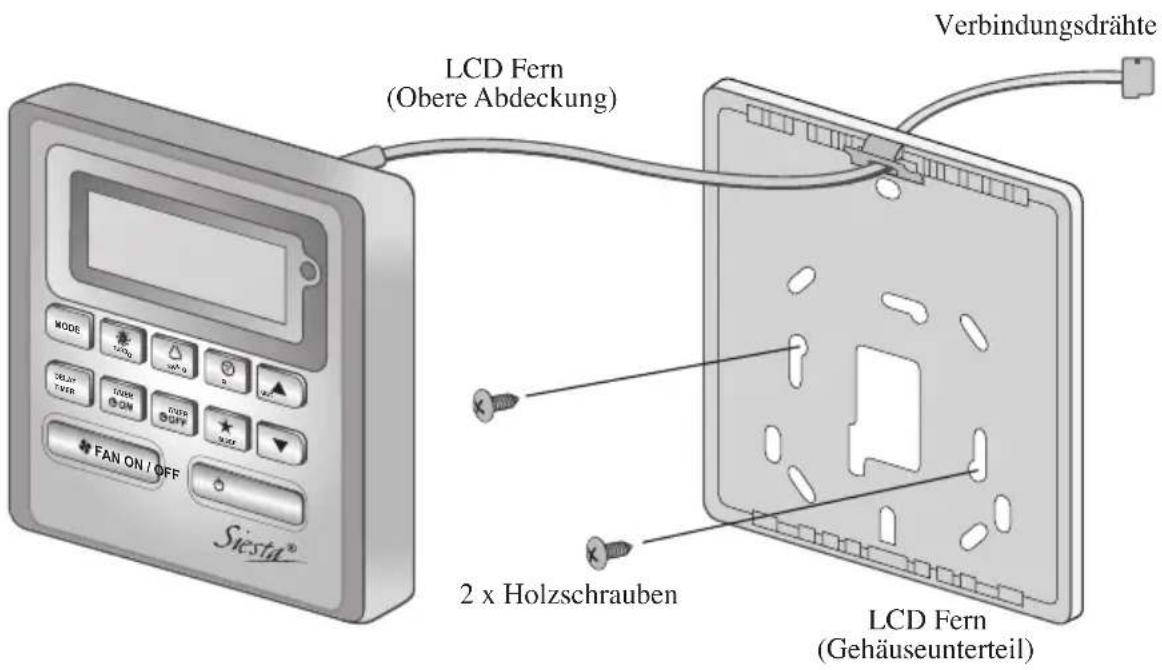

3.0 INSTALLATION
3.1 Zubehör
Folgendes Zubehor wird zusammen mit diesen Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sichitte sogleich an ihren Fachhändler.
- Fernbedienung
- Holzschauben (2 Stück) & Maschinenschrauben (2 Stück)
- Gebrauchsanweisung
- Batterie
3.2 Installierungsschritte
I. Offnen Sie zuerst den Clip an der Oberseite des Controllers, gefolggt vom Clip an der Unterseite. Entfernen Sie das Gehäuseoberteil des Controllers vom Unterteil des Gehäuses.
II. Befestigen Sie das Unterteil des Gehäuses mit den beiden mitgelieferten Schrauben an der Wand. Führn Sie danach die Verbindungssträhe durch den Schlitz oben in der Mitte des Gehäuses, wie unter gezeigt, ein.
III. Führn Sie dann zuerst wieder den unteren Clip ein, und rasten Sie anschließend das obere Teil ein.

MITTEILUNG
Aanduiding ARCWB Controller

*Snelheid FAN is nicht beschikkaar in de stand DRY (DROGEN).
1.10 ON/OFF (AAN/UIT)-toets
Starten:
