Teknik Özellikler	DAIKIN Siesta ADEQ71A7VEB, duvar tipi klima, soğutma gücü 7,1 kW, ısıtma gücü 8,0 kW, enerji sınıfı A++/A+
Cihaz Türü	Çift yönlü klima
Boyutlar (G x Y x D)	800 x 295 x 240 mm
Ağırlık	32 kg
Ses Seviyesi	Sessiz modda 34 dB(A)
Kullanım	Sıcaklık kontrolü, nem alma, ekonomi modu, uzaktan kumanda dahil
Bakım	Yıkanabilir filtreler, düzenli temizlik önerilir, her 2 yılda bir profesyonel bakım
Güvenlik	Aşırı yük koruması, donmaya karşı koruma, elektriksel güvenlik cihazı
Genel Bilgiler	5 yıl garanti, profesyonel kurulum önerilir, akıllı ev sistemleri ile uyumlu

Sık sorulan sorular - Siesta ADEQ71A7VEB DAIKIN

DAIKIN Siesta ADEQ71A7VEB klima cihazımın sıcaklığını nasıl ayarlayabilirim?

Sıcaklığı ayarlamak için verilen uzaktan kumandayı kullanın. \"Sıcaklık\" düğmesine basın ve istenen sıcaklığı artırmak veya azaltmak için okları kullanarak ayarlayın.

Klima neden açılmıyor?

Öncelikle cihazın doğru şekilde takılı olduğundan ve sigortanın atmadığından emin olun. Her şey yolundaysa, cihazı birkaç dakika güçten çıkararak sıfırlamayı deneyin.

İç ünitenin ses seviyesi nedir?

İç ünitenin ses seviyesi sessiz modda yaklaşık 22 dB(A) olup, konforunuz için oldukça sessiz bir seçenektir.

Klima filtremi nasıl temizlerim?

Filtreyi temizlemek için iç üniteden çıkarın, tozu gidermek için ılık su altında yıkayın ve yerine takmadan önce tamamen kurumasını bekleyin.

Klimam garip bir ses çıkarıyor, ne yapmalıyım?

Garip ses bir soruna işaret edebilir. Havalandırmayı engelleyen nesneler olup olmadığını kontrol edin. Ses devam ederse, teşhis için kalifiye bir teknisyenle iletişime geçin.

DAIKIN Siesta ADEQ71A7VEB ünitesinin enerji tüketimi nedir?

Bu ünite A++ enerji sınıfına sahiptir ve soğutma modunda yaklaşık 1,8 kW tüketir, bu da onu enerji açısından çok verimli yapar.

Cihazın çalışma modunu nasıl değiştiririm?

Modu değiştirmek için uzaktan kumandayı kullanın ve \"Mod\" düğmesine basarak \"Soğutma\", \"Isıtma\", \"Nem Alma\" veya \"Havalandırma\" seçenekleri arasında geçiş yapın.

Klimamın kurulumu için teslim süresi nedir?

Kurulum teslim süresi satıcıya bağlıdır, ancak genellikle siparişten sonra 3 ila 7 iş günü arasındadır.

DAIKIN Siesta ADEQ71A7VEB klimasını kışın kullanabilir miyim?

Evet, bu cihaz dış sıcaklık -15°C'nin altına düşmediği sürece kışın ısıtma modunda çalışacak şekilde tasarlanmıştır.

Klimamın zamanlayıcısını nasıl programlarım?

Zamanlayıcıyı programlamak için uzaktan kumandayı kullanın. \"Zamanlayıcı\" düğmesine basın, başlama ve durma saatlerini seçin ve onaylayın.

KULLANIM KILAVUZU Siesta ADEQ71A7VEB DAIKIN

Kullanim Kilavuzu
Kablosuz Kulaklik

Türkce

Exyepiio O8nyiwv Aoupuatn Xepooukeun

EAAnvika

ertaraf gereksinimleri

Kumandayla birlikte verilen piller bu sembolle isaretlenmistir.

Bu, pillorin sinilandrimamis ov atigi oclar karistrimamasi gerokti anlamina geir Sembolantiun hi kimiyasai sembol varsa,b kimiyasai sembol konanstarason unstiunebir metal iqerdj an lamina geir.

Olasi kimyasal semboiler sunlardir

Pb: kurşun (>%, 0,004)

Atk piller yeniden kullaq im qzel bir iqlem tesisinde islemdo geirilmellid. Dogu atlmasni saglayarak grevre ve insan saghi im ciai olusum sounuglan onlenmesse yardim olacaksiniz Daha fazla hiig ic liuten yerel makamaria lamesa gecinz.

pilin beliri bir

Mnatapia

NO TUŞ İSLEV
1. MODE Çalıstirma modu kontrolsunu seçer (Cool (Soğuk) / Heat (Sıçak) / Auto (Otomatik) / Dry (Kuru) / Fan)
2. TURBO Turbo fonksiyonunu aktinleştir/ devreDMI bilir
3. SWING Hava)yönlendirme kontrolsunu etkinleştirir/ devreDMI bilir
4. QUIET Sessiz Çalısmayı etkinleştirir/devreDMI bilir
5. SET TEMP UP Ayarlanan sıçaklış 0°C veya°F olarak artirir
6. SET TEMP DOWN Ayarlanan sıçaklış 0°C veya°F olarak azaltir
7. SLEEP Uyku fonksiyonunu etkinleştirir/devreDMI bilir
8. OFF TIMER Durum 1 ve 2 ON TIMER (Zamanlaymişkapalı) ayar modunu seçer/iptal eder
9. ON TIMER Durum 1 ve 2 ON TIMER (Zamanlaymiş次会议) ayar modunoetkinleştirir/devreDMI bilir
10. DELAY TIMER Gecikbirme zamanlayoşisini etkinleştirir/devreDMI bilir
11. FAN	Fan Türkiye kontrolsunu seçer(Auto (Otomatik)/ High (Yüksek)/ Med (Orta)/ Low (Düşük))
12. ON/OFF	Bütün zaman ayar alanıptal ederek üniteyi açın/APAR/kapar
13. GERÇEK ZAMANLI SAAT (RTC)	Gerçek zamanlı saat (RTC) ayar moduno seçer/iptal eder

NOT:

Turbo ve sessiz fonksiyonu yalnizca belirli modellerde bulunur.

1.1 MODE Dügmesi

Calismay COOL (SOGUK), HEAT (SICAK), AUTO (OTOMATIK), DRY* (KURU), FAN konumundan degistirmek icin MODE dugmesine basin. Kontrolun hangi moda ayarlandigin anlamak icin ekrani kontrol edin. *HEAT (SICAK), AUTO (OTOMATIK) ve DRY (KURU) yalnizca belirli modellerde bulunur.

1.2 TURBO Fan Hizi

Turbo fan hizini etkinleistirmek icin, TURBO tuşuna bir defa basin. Turbo sembolü gosterilir. Turbo fan hizini devre dişi birakmak ve onceki fan hizina geri donmek icin, Turbo tuşuna bir defa basin. Kullanici FAN dügmesine vya QUIET dügmesine basar ya da uniteyi kapatırsa, turbo hizi devre dişi birakilacaktir. Bu hiz yalnizca belirli modellerde COOL (SOGUK) ve HEAT (SICAK) modundayken geleerlidir.

1.3 Otomatik Hava Yönlendirme

• Otomatik hava yönlendirme fonksiyonunu harekete gezirmek icin SWING (SALINIM) Düɡmesine basin.
• Havayi belirli bir yonde dagitmak icin, SWING (SALINIM) Düğmesine basin ve kanat istenilen yone hareket edene kadar bekleyin ve Düğmeye tekrar bir kez basin.

Salinim modu seçim yontemi (E modelleri kaset icin)

• Alan ayarlama moduna girmek icin SWING (△) (SALINIM) duğmesine 4 saniye boyunca basin. Alan ayari modundayken sadece SWING MODE (¶) (SALINIM MODU'NU) österecektir.
• SWING MODE (SALINIM MODU'NU) Salinim Modu 1'den Salinim Modu 3'e gezirmek icin sicaklik
• ve üğmesine basin.
• 3 farkli SALINIM MODU vardir, bunlar:

Salinim modu 1 Salinim modu 2 Salinim modu 3

SWING MODE, SWING (SALINIM MODU'NU, SALINIM) etkin olmadikca devreye girmeyecektir.

Salinim yandaki logo ile gosterilir:

• Mod 4 saniye icinde degiismze, unite secili SWING MODE (F) (SALINIM MODU'NU) gore calisacaktir.

1.4 QUIET Fan Hizi

Sessiz fan hizini etkinleistirmek icin, QUIET tusuna bir defa basin. QUIET sembolu gosterilir. Sessiz fan hizini devre di s birakmak ve onceki fan hizina geri donmek icin, tekrar QUIET tusuna basin. Kullanici FAN dugmesine vya TURBO duğmesine basar ya da uniteyi kapatirsa, sessiz hiz devre di s birakilacaktir. Bu hiz yalnizca belirli modellerde COOL (SOGUK) ve HEAT (SICAK) modundayken gecerlidir.

1.5 “▲” veya “▼” Ayarlanan Sicaklik Düğmesi

Sicaklik dügmesine basin ve "▲" veya "▼" dügmesine bir defa basarak seçtiğiniz sicutligi ayarlayin, sicaklik 1^ veya 1^ olarak deşiir. Varsayilan sicutlaki ayari araligi, 16^ ila 30^ (60°F ila 86°F)arasindadir. 20 - 30°C Seçeneşi ayarlandiindia, sicaklik araligi siniri 20°C ila 30°C (68°F ila 86°F) olarak ayarlanir. Her iki tuşa aynianda basildigianda, sicaklik ayari ^ C ve ^ F arasinda deşsecekir. FAN modu sirasinda sicutlaki ayarina izin verilmez (Ayarlanan sicutlaki进展情况 yok). Oda goftergesi sicutligi yoktur.

1.6 SLEEP Fonksiyonu

Uyku modunu etkinlestirmek icin, SLEEP duğmesine basin. DRY (KURU) modunda ve FAN modunda SLEEP fonksiyonu kullanilamaz.

1.7 "ON TIMER"ve"OFF TIMER

Unite Zamanlayici 1 ve Zamanlayici 2 adinda 2 durumlu zamanlayiciya sahiptir, her zamanlayicida ON TIMER (Zamanlayici Açık) ve OFF TIMER (Zamanlayici Kapali) vardu. Zamanlayici AÇIK ve Zamanlayici KAPALIicens tuş basma etkinligi Tablo 1,1'de gosterilmektedir.

Tablo 1,1: Zamanlayici ACIK ve Zamanlayici KAPALI tus basma ve durum sekansi.

TIMER ON KEY (TIMER ON TUŞU) TIMER OFF KEY (TIMER OFF TUŞU)
AÇİK Zamanlaymiş 1 AÇİK Zamanlaymiş 2 KAP ALI Zamanlaymiş 2 KAP ALI Zamanlaymiş 2
DevreDMI birakmiş DevreDMI birakmiş DevreDMI birakmiş DevreDMI birakmiş DevreDMI birakmiş DevreDMI birakmiş DevreDMI birakmiş DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDII DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDI DevreDMI birak,GLTIRILDA
Etkinleştlırlı DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDIA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMIDevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA DevreDMI birak,GLTIRILDMA

Bütün zamanlayicilar durum tetiklemeli zamanlayicilardir ve ON/OFF Düğmesine basilarak ve Çiçis fonksiyonu ile çikilabilir.

Durum 1 ve Durum 2 Zamanlayicilarinin Ayarlanmasi

Zamanlayici AÇİK ve Zamanlayiçı KAPALI ilemi aynidir.

1. Zamanlayici ayarlama moduna girmek icin, Zamanlayici ON/OFF tuşunu 3 saniye basili tutun. (ON 1 veya OFF 1 simgesi yanip sonecekbir)
2. Zamanlayici 1 veya Zamanlayici 2'yi ayarlamak uzere secmek icin UP veya DOWN tuşuna basin. (Yanip sönen '1' oanda Zamanlayici 1'in seçili olduğunu, yanip sönen '2' oanda Zamanlayici 2'nin seçili olduğunu gösterir)
3. Onaylamak icin tekar Zamanlayici ON/OFF tuşuna basin. (Sonra Gün yanlip sonecektir)
4. Günü seçmek icin UP veya DOWN Düğmesine basin.
5. Gñü onaylamak icn Zamanlayici ON/OFF duğmesine tekrar basin. (Sonra Saat yanip sonecektir)
6. Saati degistirmek icin UP veya DOWN duğmesine basin.
7. Saati onaylamak icin tekarr Zamanlayici ON/OFF tuşuna basin. (Sonra Dakika yanip sonecektir)
8. Dakikayi degiistirmek icin UP veya DOWN duğmesine basin.
9. Dakikayi onaylamak icin tekrar Zamanlayici ON/OFF duğmesine basin.

Her zamanlayici (Zamanlayici 1 ON veya Zamanlayici 1 OFF ya da Zamanlayici 2 ON veya Zamanlayici 2 OFF)yalnizca tum 7 adimdan sonra ayri重点领域 ayarlanacaktir, zamanlayiciyi ayarlarken 5 saniye tuş ilemi olmazsa, ayar modunda otomatik olarak Çiakaktir ve hiçbir degişiklik yapilmayacaktir.

Her 1 dakikada zamanlayici ON/OFF kontrol edilecekbir.

ON TIMER ve OFF TIMER'I ayni degerlere sahip olacak sekilde ayarlamaniz onerilmez. Bu durumda, etkin zamanlayici Tablo 1,2'de belirtildigi oncelikle islenecektir.

Ornek:

ON TMR 2 ayarlari: DAY - TUE, TIMER - 5.00pm

OFF TMR 1 ayarlari: DAY-TUE, TIMER-5.00pm

RTC PRS gunu 5.00os oldugunda sonuclanir:

• unite açikken, yanit yok.
• unite kapaliyken, unite açık olacak sekilde tetiklenecektir.

Tablo 1,2: Zamanlayici Önceliigi

Öncelik Zamanıçı
1 (En[Yüksek]ONTMR2
2 OFFTMR2
3 ONTMR1
4 (En[Düşük]OFFTMR1

IR alindiiginda, IR kablosuz uzaktan kumanda ON TIMER 2 ve OFF TIMER 2 ayaralarini geçersiz kilacaktir.

1.8 DELAY TIMER Fonksiyonu

DELAY TIMER tuşuna bir defa basildiğindaGPCikirme zamanlayici fonksiyonu 1sat etkinleşirilecekbir. LCD'de "OVERRIDE" goftergesi güruncektir. Ayni tuşa tekrar basilmasi yari iki saateçikaracaktir. "OVERRIDE" goftergesi güruncektir. Sonraki basma gecikirme zamanlayici fonksiyonunu devre di birakacaktir. Gecikirme zamanlayici tamamlandiktan sonra, gecikirme zamanlayici fonksiyonu devre di birakilir ve logo KAPALİdir. Tum dioer zamanlayiclar zamanlayicilar devam ettirilecekbir.

1.9 FAN

FAN tuşuna basarak fan hizi degiştinile bilir:

Dusuk >Orta >Yuksek >Otomatik >

*FAN hizi DRY modunda kullanilamaz.

1.10 ON/OFF (ACMA/KAPAMA) Dügmesi

Calistirma lslemi:

• ON/OFF Düğmesine basin, LCD'de tam ekran gosterilir ve ünite açilir.

Durdurma lslemi:

ON/OFF duğmesine basin, LCD'de yalnizcaGPCEK zamanl saat gosterilecektir ve unite kapatilr.

1.11 Guc verme Ayarli

Güç verme sirasinda, ünite ana kartin son durumunda böşlatilacaktir. Son durum bilgisi yoksa, ünite varsayilan ayarlın kullanacaktir. Varsayilan ayarlar aşaqidadir:

Unite: Kapali

Mod: Soguk

Fan Hizi: Yüksek

1.12 Gercek Zamanli Saat (RTC) Göstergesi

Güç kesilmesi veya hata kodu disinda, unite ON veya OFF iken RTC ekranda gosterilir.

Ayarlanan RTC Ayari

1. RTC tuşuna bir defa basildiğind, RTC ayar modu etkinleşirilecektir. Gün yanip sonecektir)
2. Gänü seçmek icin UP veya DOWN Düğmesine basin.
3. Gūnū onaylamak için tekrar RTC'ye basin. (Sonra Saat yanip sonecektir)
4. Saati degiistirmek icin UP veya DOWN dugmesine basin.
5. Saati onaylamak icin tekarr RTC'ye basin. (Sonra Dakika yanip sonecektir)
6. Dakikayi degistirmek icin UP veya DOWN duğmesine basin.
7. Dakikayi onaylamak icin tekarr RTC'ye basin.

RTC yalnizca 7 adimin tumu uygulandiktan sonra ayarlanacaktir, RTC ayari sirasinda 5 saniye tuş islemi olmazsa, otomatik atau ayar modundan Çıkacaktir ve ayarda degişiklik yapilmayacaktir.

1.13 Tuş Kiliti

Bu tus kiliti fonksiyonu her hangi bir ayar degisimini engeller. TURBO ve QUIET tuslarina 5 saniye basili tutulduugunda tus kilidi fonksiyonu etkinlestirilecek/devre di bisbirakilacaktir; LCD'de "KEYLOCK" görünür/kaybolur. Bütün tuslar kilitliken, yalnizca ON/OFF, TURBO ve QUIET (kilidi acmak icin) tusuna basilabilir.

1.14 Pil Şarj Aygiti

Pil sarj aygi, takilan her yeti pil takimi icin en az 1 ay surekli guc kesintisi sirasinda RTC ve 7- Gun programlanabilen zamanlayici ayarlarini korumak icin kullanilir. Pil sarj aygitsiz unite icin, varsayilan ayar Pazartesi gunu 12:00 oÖ olacak ve zamanlayici guc gelisi esnasinda silinecektir.

1.15 Hata Gostergesi

Anormal bir kosul algilandiginda, hata kodu gosterilecektir. RTC segmentlerini kullanarak hata kodu gosterilir (yanip sonne), hata oldugunda, hata kodu yerine RTC gosterilmeyecek demektir. Hata kodu biçimi asağidaki gibi olacaktir:

DX Hata Kodu

Hata Açıklaması
Oda Sensorü Açık veya Kapalı E1
İç ünite serpantin algilayüncü devresi açık E2
Dılı ünite serpantin algilayüncü devresi açık E3
Kompresörün Yüklenmesi / İç Ünite Serpantin Algilayüncü Kırı Devre / Düş Ünite Serpantin Algilayüncü Kırı Devre	E4
Gazmişte E5
Su Pompasi Arizasi E6
Dılı ünite bobin sensorü mevcut (MS Modeli) E7
Donanım Hatası (Tact Anahtar Pimi Kırı Devre) E8
İç Mekan Fani Geri Bildirim Hatası E9
EEPROM Hatası EE

CW Hata Kodu

Hata Açıklaması
Oda Sensorü Açık veya Kapalı E1
Şebeke Suyu Sensorü Açık veya Kapalı E2
Şebeke Suyu Sıçakkı Az E4
Şebek Suyu Sıçakkı Yanlıs/Hatalı	E5
Su Pompasi Hatası	E6
Donanım Hatası (Tact Anahtar Pimi Kılısa Devre)	E8
İç Mekan Fani Geri Bildirim Hatası	E9

Ariza Teşhîsl (Sadece Invertör icin)

Herhangi bir anormal durum algilanirsa,ARCWB kablolukumandada hata kodu yanip sonecektir.

HATA KODU	ANLAMI
00	NORMAL
A1	DAHILI PCB HATASI
A3	TAHLİYE POMPASI ANORMAL
A5	ANTİFRIZ (SOĞUTMA) / IŞİ EŞANJIÖRÜ AŞIRI ISİNDI (ISITMA)
A6	DAHILI FAN MOTORU ANORMAL
AH	ELEKTRİKLİ HAVA TEMİZLEYİÇİSİ ANORMAL
C4	DAHILI ISI ESANJIÖRÜ (1)TERMİSTÖR KISA/AÇIK
C5	DAHILI ISI ESANJIÖRÜ (2)TERMİSTÖR KISA/AÇIK
C7	PANJUR LİMIT DÜGMTESİ HATASI
C9	DAHILI ODA TERMİSTÖRÜ KISA/AÇIK
E1 DIŞ BDP HATASI
E3 YÜKSEK BASINÇ KORUMASI
E4 Düş ÜK BASINÇ KORUMA
E5 KOMPRESÖR MOTORU Kılıldi/KOMPRESÖR AŞIRI YÜKLENDİ
E6 KOMPRESÖR ÇALISTIRMA HATASI
E7 DIŞ DC FAN MOTORU Kılıldi
E8 AC GIRISINDE AŞIRI AKIM
E9 EXV HATASI
EA 4 YOLLUVALF HATASI
F3 BOŞALTMA BORUSU AŞIRI ISINDI
F6 ISI EŞANJÖRÜ AŞIRI ISINDI
HO KOMPRESÖR SENSÖR SISTEMİ HATASI
H3 YÜKSEK BASINÇ DÜGMESİNDE HATA
H6 KOMPRESÖR GERİBILDIRIM ALGILAMA HATASI
H7 FAN MOTORU AŞIRI YÜKLÜ/AŞIRI AKIM/SENÖR ANORMAL
H8 AC AKIMI SENSÖRÜ HATASI
H9 DIŞ HAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J1 BASINÇ SENSÖRÜNDE HATA
J3	KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK/YANLIŞ YERLEŞTİRDİ
J5 EMME BORUSU TERMİSTÖRÜ KISA/AÇIK
J6 DIŞ ISI EŞANJÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J7 ALT SOğUTMA ISI ESANJÖRÜ TERMİSTÖRÜ KISA/AÇIK
J8 SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J9 GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
L1 INVERTÖR DIŞ ÜNITE PCB HATASI
L3 DIŞ KONTROL KUTUSU AŞIRI ISINDI
L4 ISI HAZNESİ AŞIRI ISINDI
L5 IPM HATASI/IGBT HATASI
L8 INVERTÖR KOMPRESÖRUNDE AŞIRI AKIM
L9 KOMPRESÖR AŞIRI AKIM ÖNLEME
LC	İLETİSİM HATASI (DIŞ KONTROL PCB'Sİ VE İVERTÖR PCB'Sİ)
P1 AÇIK FAZ VEYA VOLTAJ DENGESİZLIĞI
P4 ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
PJ KAPASITE AYARI HATASI
U0 YETERSIZ GAZ
U2 DC GERİLIMİ ARALIK DIŞ
U4 ILETİSİM HATASI
U7 ILETİSİM HATASI (DIŞ KONTROL BDP VE IPM BDP)
UA KURULUM HATASI
UF	BORU VE KABLO TERTİBATI UYUŞMIYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ
UH ANTI FRIZ (DIŞ DER ALAR)

2.0 DONANIM AYARI

Unitekeartfonksiyonunu konrol etmek icin 2 baglanti teli vardir.

Tablo 2,0: Donanim Ayarlari Ozeti

SEÇENEK Bağlanti Teli ile Bağlanti Teli Olmadan
Ayarlanan Sıçak;lık Araişi	20°C – 30°Carasında ayarlanan sıçak;lık araişi	16°C – 30°Carasında ayarlanan sıçak;lık araişi(Varsay;lan)
TURBO_QUIET	Turbo ve sessiz fanhillıdevre Dennisbirakir(Varsay;lan)	Turbo ve sessiz fanhillı etkinleşirir

• Yalnizca dahili Turbo ve Sessiz özelliklerine sahip modelde bulunur.

3.0 MONTAJ

3.1 Aksesuarlar

Bu kulavuz ile birlikte asagidaki aksesuarlar verilmektedir. Eger her hangi bir parca eksik ise, derhal bayiniz ile temasaGPCIN.

1. Uzaktan kumanda
2. Ahsap vida (2 adet) & makine vidasi (2 adet)
3. Kullanma kilavuzu
   4.Pil

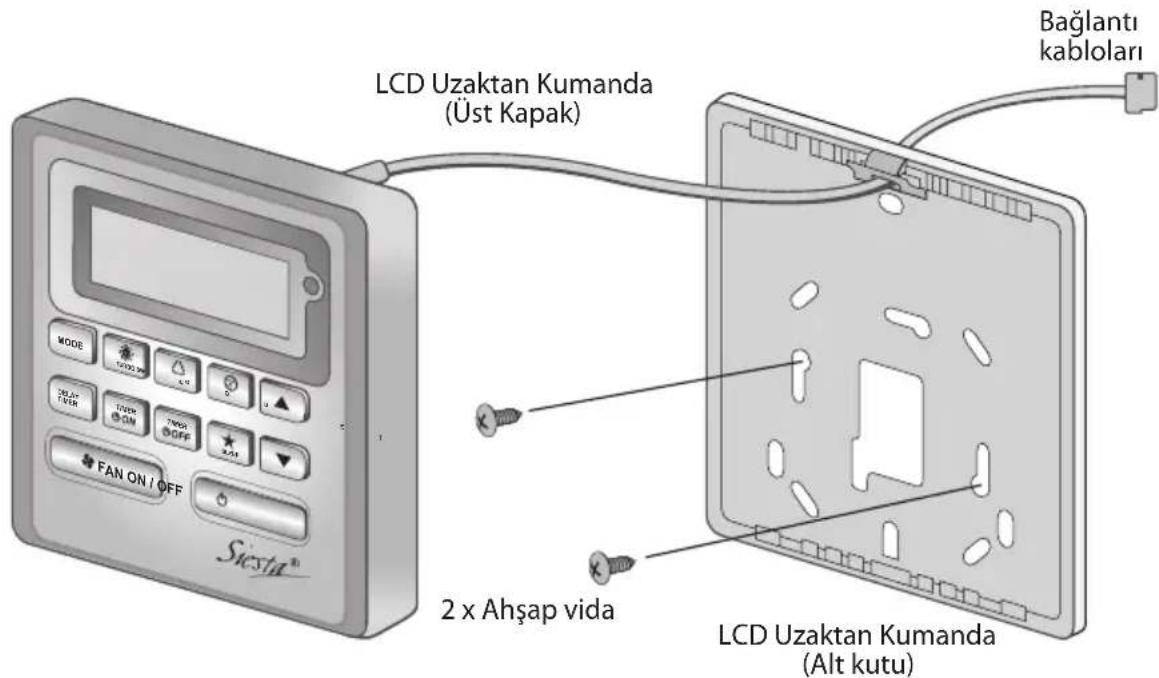

3.2 Adim adim montaj

I. Once denetleyicinin ust klipsini ardindan alt klipsini acn. Denetleyicinin ust kasasin alt kasadan cikarin.
II. Alt kasayi verilen 2 vida ile duvara sabitleyin. Ardindan baglanti telini gosterildigi gibi ust orta kasadaki yuvadan takin.
III. Once alt klipsi geritakin ve arindan ust kismi kapatin.

NOT
