Type de produit	Détecteur photoélectrique rétro-réfléchissant sans fil
Marque	Velleman
Modèle	PEM7DW
Fonction principale	Détection de passage par faisceau infrarouge modulé avec signal sonore
Source de lumière	LED infrarouge
Portée de détection maximale	7 m
Distance de transmission intérieure	≤ 20 m
Distance de transmission extérieure	≤ 100 m
Fréquence de transmission	433,92 MHz
Puissance RF maximale transmise	8 dBm
Alimentation	Adaptateur secteur 230 V AC / 12 V DC, 500 mA
Consommation de courant	< 130 mA
Temporisation réglable avant alarme	3 à 30 secondes
Durée du signal d'alarme	30 secondes
Durée du signal de carillon	±1 seconde
Indice de protection	IP44
Température de fonctionnement	-20 °C à 50 °C
Lieu d'utilisation	Intérieur et extérieur
Matériau du boîtier	ABS, verre, métal
Couleur	Noir
Contenu du set	Capteur IR, réflecteur, haut-parleur, adaptateur, supports de montage, tournevis, manuel
Garantie	24 mois (consommateur UE)
Langues du manuel	Néerlandais, anglais, français, allemand, espagnol
Entretien	Nettoyer avec un chiffon sec ; protéger de la pluie, l'humidité, la poussière et les températures extrêmes
Sécurité	Utiliser à l'intérieur ; éviter les projections d'eau ; aucune pièce réparable par l'utilisateur ; contacter le revendeur pour pièces de rechange

FOIRE AUX QUESTIONS - PEM7DW VELLEMAN

Comment installer le détecteur PEM7DW ?

Monter le capteur et le réflecteur en vis-à-vis à au moins 50 cm l'un de l'autre. Connecter l'adaptateur au haut-parleur. Régler le sélecteur sur Chime ou Alarm. Ajuster l'alignement jusqu'à ce que la LED rouge s'allume.

Que faire si la LED rouge ne s'allume pas ?

Réaligner le capteur et le réflecteur. Vérifier que la distance est d'au moins 50 cm. S'assurer que le haut-parleur est allumé et que la minuterie et le volume ne sont pas en position minimale.

Quelle est la portée maximale du faisceau ?

La portée de détection maximale est de 7 mètres. La distance de transmission sans fil peut atteindre 20 m à l'intérieur et 100 m en extérieur.

Comment régler la durée de l'alarme ?

Utiliser le tournevis fourni pour ajuster le potentiomètre de minuterie. La temporisation peut être réglée de 3 à 30 secondes avant l'activation de l'alarme.

Puis-je utiliser l'appareil en extérieur ?

Oui, l'indice de protection IP44 permet une utilisation en extérieur, mais évitez l'exposition directe à la pluie et à l'humidité excessive.

Que faire si le haut-parleur ne sonne pas ?

Vérifier que le sélecteur est sur Chime ou Alarm (pas sur Off). Contrôler que la minuterie et le volume ne sont pas au minimum. S'assurer que l'adaptateur est bien branché et que la LED rouge est allumée.

Le détecteur fonctionne-t-il avec des piles ?

Non, l'appareil est alimenté par un adaptateur secteur 230 V AC / 12 V DC fourni.

Comment nettoyer le détecteur ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Protéger de la poussière et de l'humidité.

Que faire en cas de panne ?

Vérifier les points de dépannage dans le manuel. Si le problème persiste, contacter votre revendeur. Ne pas ouvrir l'appareil, aucune pièce n'est réparable par l'utilisateur.

Quelle est la durée de la garantie ?

La garantie est de 24 mois pour les consommateurs dans l'UE à compter de la date d'achat, couvrant les vices de fabrication et de matériaux.

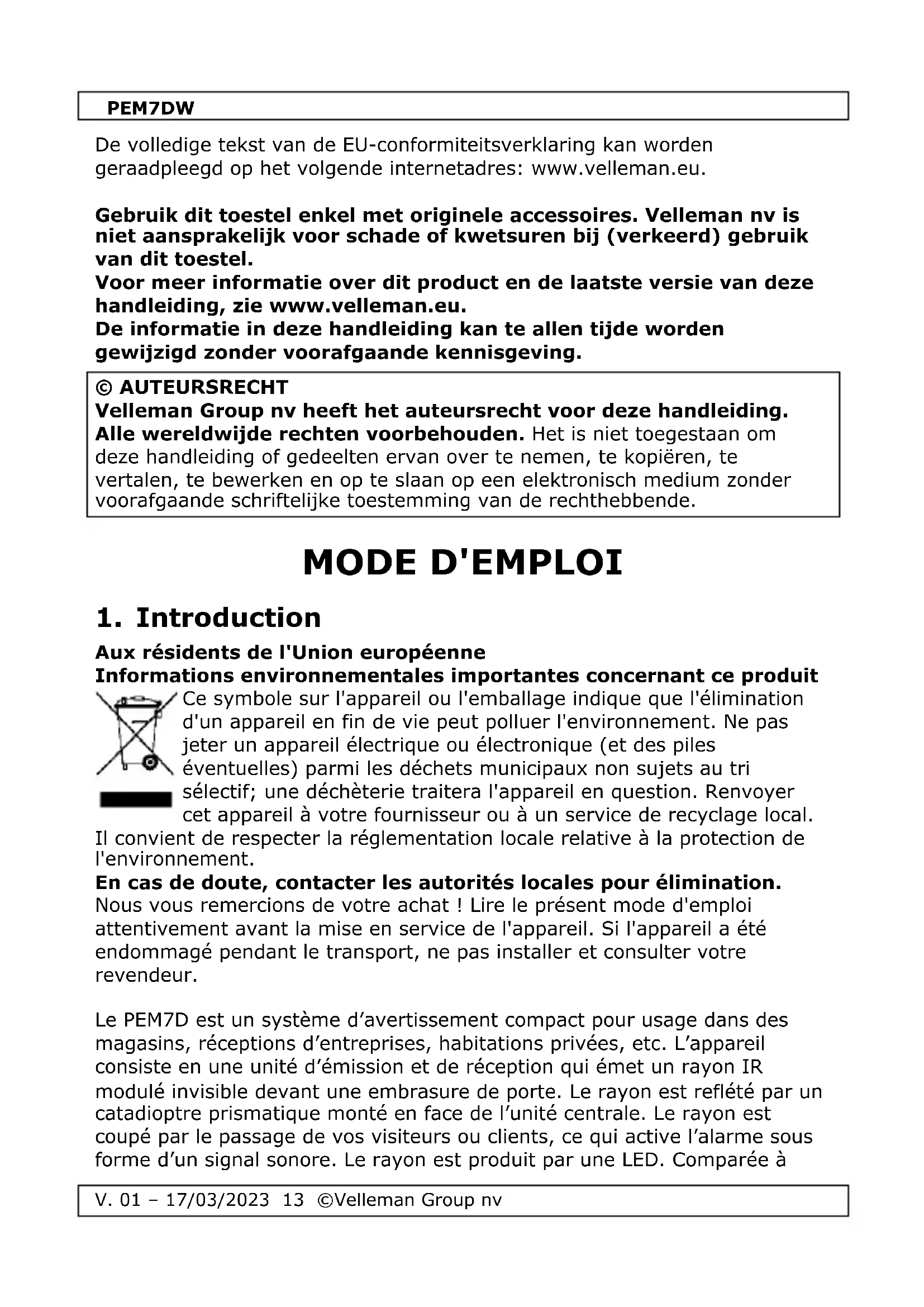

MODE D'EMPLOI PEM7DW VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de doute, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter votre revendeur.

Le PEM7D est un système d'avertissement compact pour usage dans des magasins, réceptions d'entreprises, habitations privées, etc. L'appareil consiste en une unité d'émission et de réception qui émet un rayon IR modulé invisible devant une embrasure de porte. Le rayon est reflété par un catadiopitre prismatique monté en face de l'unité centrale. Le rayon est coupé par le passage de vos visiteurs ou clients, ce qui active l'alarme sous forme d'un signal sonore. Le rayon est produit par une LED. Comparée à

PEM7DW

une lampe à filament de tungstène, une LED est moins sujette aux surtensions et aux vibratoins. Le récepteur n'est sensible qu'à la fréquence de la lumière modulée du rayon.

Remarques

- Utiliser cet appareil à l'intérieur. Des gouttes de pluie et la condensation peuvent influencer le fonctionnement.

2. Consignes de sécurité

	Garder votre appareil hors de la portée de jeunes enfants et de personnes non qualifiées.
	Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

		Protéger de la pluie, de l’humidité et des projections d’eau.
		Protéger contre la poussière et les températures extrêmes.
		Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Il est interdit de modifier l'appareil pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• Les dommages occasionnés par des modifications à l'appareil par le client, ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Description

Se référer aux figures en page 2 de ce mode d'emploi.

Diagramme de connexion

1	Capteur de faisceau photoélectrique rétro-réfléchissant sans fil	6	Support de montage
2	Haut-parleur sans fil	7	Tournevis pour le réglage de la durée et du volume
3	Réflecteur	8	Manuel d'utilisation

PEM7DW

4	Adaptateur secteur	9	Boîte en carton
5	Support de montage et vis pour capteur

* non incl.

5. Installation

1. Veuillez vérifier que le haut-parleur est réglé sur la position "Chime" ou "Alarm" (Off=Silent).
2. Veuillez vérifier que les potentiomètres de minuterie et de volume ne sont PAS en position minimale.
3. La LED ROUGE est allumée lorsque le faisceau est correctement aligné. Si la LED n'est pas allumée, vous devez réaligner le faisceau..
4. Le réflecteur doit être monté à au moins 50 cm du capteur, sinon il sera impossible d'aligner correctement le faisceau.
5. Assurez-vous que la fiche de l'adaptateur AC/DC est insérée dans la prise DC9\~15V du haut-parleur.
6. Si vous avez acheté le compteur à 4 chiffres (PEM7D/C en option), il doit être connecté à la "SORTIE" du haut-parleur via le câble de 10 m inclus.
7. Veuillez utiliser le tournevis fourni dans la boîte intérieure, ne pas utiliser une autre taille.

6. Problèmes et solutions

En cas de problèmes, consulter les solutions ci-dessous avant de contacter votre revendeur :

• S'assurer que le haut-parleur soit sur CHIME ou ALARM. OFF = éteint.
- S'assurer que le temporisateur et/ou le volume ne soient pas en position « min.».
- Une LED rouge indique que le capteur et le réflecteur sont correctement alignés. Si la LED est éteinte, réalignez le capteur et le réflecteur. La distance doit être d'au moins 50 cm.
• Veiller à ce que le bloc secteur soit dûment connecté au haut-parleur.

7. Spécifications techniques

Caractéristiques physiques

Détection de présence

Source de lumière

LED infrarouge

Données électriques

Consommation de courant	< 130 mA
Transmission distance indoor	<= 20 m
Transmission distance open space	<= 100 m
Puissance RF maximale transmise	8 dBm

PEM7DW

Données électriques

Fréquence de transmission

433.92 MHz

Fonctions

Plage de détection maximale

7 m

Minuterie réglable

Données environnementales

Indice IP

IP44

Température de fonctionnement

-20-50 °C

Lieu d'utilisation

Intérieur et extérieur

Caractéristiques de fonctionnement

Contrôle du volume

Langues du manuel d'instructions

néerlandais, anglais, français, allemand, espagnol

Alarme automatique

Durée du signal audio de l'alarme

30 s

Durée du signal audio pour le carillon

± 1 s

Détection d'entrée

Type de sortie du haut-parleur

Arrêt, Alarm, Mélodie

Temporisation réglable avant l'activation de l'alarme

3-30 s

Alimentation

Tension nominale de sortie de l'adaptateur 12 V DC VDC

Tension d'entrée de l'adaptateur VAC

230 V AC

Tension d'entrée nominale VDC

9-15 V

Courant nominal de sortie de l'adaptateur

500 mA

Inclus

Contenu du set

- 1 x Capteur IR photoélectrique avec réflecteur

- 1 x Alimentation électrique 230 V / 12 VDC / 500 mA

- 1 x haut-parleur d'alarme (minuterie et volume réglable)

Informations de base sur le produit

Couleur

Noir

Matériau supplémentaire

Verre, Métal

Matériau

ABS

Déclaration de conformité RED

Le soussigné, Velleman Group nv, déclare que l'équipement radioélectrique du type PEM7DW est conforme à la directive 2014/53/EU.

PEM7DW

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.velleman.eu.

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil.

Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans avis préalable.

© DROITS D'AUTEUR

Velleman Group NV. est l'ayant droit des droits d'auteur pour ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;
• tout dommège qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

PEM7DW

• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ;
• frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
