Características	Detalles
Tipo de producto	Detector de movimiento
Tecnología de detección	Infrarrojo pasivo (PIR)
Alcance de detección	Hasta 12 metros
Ángulo de detección	110 grados
Alimentación	230V AC
Consumo eléctrico	Máx. 2000W
Uso	Ideal para seguridad interior y exterior
Instalación	Montaje en pared o techo
Mantenimiento	Verificar regularmente el funcionamiento y limpiar el sensor
Seguridad	Cumple con las normas de seguridad eléctrica
Garantía	2 años
Información adicional	No exponer a fuentes de calor directas

Preguntas frecuentes - PEM7DW VELLEMAN

¿Cómo instalar el detector de movimientos VELLEMAN PEM7DW?

Para instalar el VELLEMAN PEM7DW, elija un lugar a una altura de 2 a 2,5 metros, protegido de la luz solar directa y fuentes de calor. Fije el detector con los tornillos suministrados y conéctelo a la alimentación eléctrica según el esquema proporcionado en el manual.

¿Por qué el detector no activa las luces?

Verifique que el detector esté correctamente alimentado y que los ajustes de sensibilidad y duración sean apropiados. También asegúrese de que nada obstruya el sensor y que las luces conectadas funcionen correctamente.

¿El detector funciona en interiores y exteriores?

Sí, el VELLEMAN PEM7DW está diseñado para uso exterior e interior. Sin embargo, para uso exterior, asegúrese de que esté instalado en un lugar protegido de las inclemencias del tiempo.

¿Cómo ajustar la sensibilidad del detector?

La sensibilidad del detector se puede ajustar con un potenciómetro ubicado en la carcasa del dispositivo. Gírelo en el sentido de las agujas del reloj para aumentar la sensibilidad y en sentido contrario para disminuirla.

¿Qué hacer si el detector se activa sin razón aparente?

Revise el área de detección en busca de objetos en movimiento como árboles, animales o vehículos. También asegúrese de que el detector no esté expuesto a fuentes de calor o luz que puedan provocar falsos positivos.

¿Cuál es el campo de detección del VELLEMAN PEM7DW?

El VELLEMAN PEM7DW tiene un campo de detección de aproximadamente 110° con un alcance máximo de 12 metros. Sin embargo, esto puede variar según el entorno y los obstáculos.

¿Cómo reiniciar el detector?

Para reiniciar el VELLEMAN PEM7DW, corte la alimentación durante unos 10 segundos y luego vuelva a encenderla. Esto debería restablecer la configuración predeterminada.

¿Se puede usar el detector con luces LED?

Sí, el VELLEMAN PEM7DW es compatible con luces LED, siempre que la carga total no supere la capacidad máxima especificada en el manual.

¿Cómo saber si el detector está en buen estado de funcionamiento?

Revise los indicadores LED en el detector. Una luz intermitente indica que está en modo de detección. Si el detector no responde a los movimientos, puede necesitar una inspección o reemplazo.

MANUAL DE USUARIO PEM7DW VELLEMAN

MINISISTEMA DE SEGURIDAD INALÁMBRICO POR

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor. El PEM7DW es un sistema de aviso compacto para uso en tiendas, recepciones de empresas, habitaciones privadas, etc. El aparato consiste en una unidad de emisión y de recepción emitiendo un invisible rayo IR modulado p. ej. en la entrada. Se refleja el rayo por un reflector prismático montado frente a la unidad central. Si una persona atraviesa el rayo, se activa la alarma y suena una señal acústica. El rayo se crea con un LED que tiene una duración de vida más larga. Además es menos sensible aPEM7DW

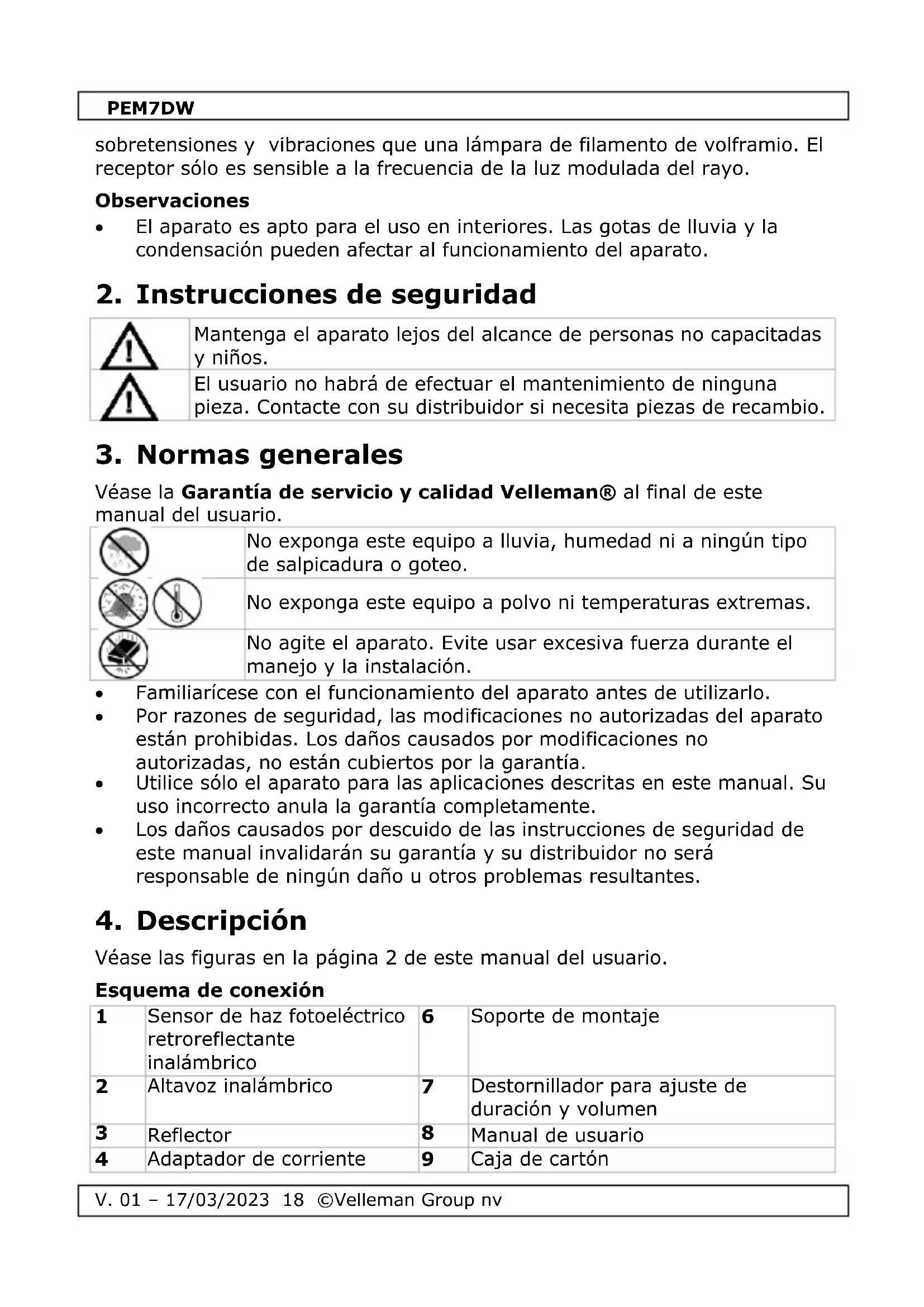

V. 01 – 17/03/2023 18 ©Velleman Group nv

sobretensiones y vibraciones que una lámpara de filamento de volframio. El receptor sólo es sensible a la frecuencia de la luz modulada del rayo. Observaciones

• El aparato es apto para el uso en interiores. Las gotas de lluvia y la condensación pueden afectar al funcionamiento del aparato.

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

No exponga este equipo a polvo ni temperaturas extremas.

No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

Véase las figuras en la página 2 de este manual del usuario. Esquema de conexión

Sensor de haz fotoeléctrico retroreflectante inalámbrico

Destornillador para ajuste de duración y volumen

Adaptador de corriente

Caja de cartónPEM7DW

Soporte de montaje y tornillos para el sensor

1. Por favor, verifique que el altavoz esté en la posición "Chime" o

"Alarm" (Off=Silent).

2. Por favor, verifique que los potenciómetros del temporizador y del

volumen NO estén en su posición mínima.

3. El LED ROJO se enciende cuando el haz está correctamente alineado, si

el LED no está encendido, necesita realinear el haz.

4. El reflector debe ser montado a una distancia mínima de 50 cm del

sensor, de lo contrario será imposible alinear correctamente el haz.

5. Asegúrese de que el enchufe del adaptador AC/DC esté insertado en la

toma DC9~15V del altavoz.

6. Si ha adquirido el contador de 4 dígitos (opcional PEM7D/C), deberá

conectarse a la "SALIDA" del altavoz a través del cable de 10 m incluido.

7. Por favor, use el destornillador adjunto en la caja interior, no use otro

6. Solución de problemas

En caso de problemas, consulte las siguientes soluciones antes de contactar con el distribuidor:

• Asegúrese de que el altavoz esté en la posición CHIME o ALARM. OFF = desactivado.

• Asegúrese de que el temporizador y/o el volumen no esté en la posición « mín.».

• Un LED rojo indica que el sensor y el reflector están correctamente alineados. Si el LED está apagado, vuelva a alinear el sensor y el reflector. La distancia debe ser de al menos 50 cm.

• Asegúrese de que el adaptador esté conectado de manera correcta al altavoz.

Características físicas Detección de presencia

Datos eléctricos Frecuencia de transmisión

Potencia máxima de RF transmitida 8 dBm

Funciones Alcance máximo de detección 7 m Temporizador ajustable

Datos ambientales Grado IP IP44 Temperatura de funcionamiento -20-50 °C Lugar de uso Interior y exterior

Características de funcionamiento Control de volumen

Idiomas del manual de instrucciones Neerlandés, Inglés, Francés, Alemán, Español Aviso de alarma automático

Duración de la señal acústica de alarma 30 s Duración de la señal acústica del timbre ± 1 s Detección de entrada

Tipo de salida de altavoz Apagado, Alarma, Melodía Temporizador ajustable antes de la activación de la alarma 3-30 s

Alimentación Tensión de salida del adaptador VDC 12 V DC Tensión de entrada del adaptador VAC 230 V AC Tensión nominal de entrada VDC 9-15 V Corriente de salida del adaptador 500 mA

Incluye Contenido del juego

• 1 x Sensor IR fotoeléctrico con reflector

• 1 x Fuente de alimentación 230 V / 12 VDC / 500 mA

• 1 x altavoz de alarma (temporizador y volumen ajustables)

Información básica Color Negro Material adicional Cristal, Metal Material ABS

Declaración de conformidad RED Por la presente, Velleman Group nv declara que el tipo de equipo radioeléctrico PEM7DW es conforme con la Directiva 2014/53/EU.PEM7DW

V. 01 – 17/03/2023 21 ©Velleman Group nv

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.velleman.eu.

Utilice este aparato sólo con los accesorios originales. Velleman Group NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.PEM7DW

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi. Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).PEM7DW
