Kenmerken	Details
Producttype	Bewegingsdetector
Detectietechnologie	Passieve infrarood (PIR)
Detectiebereik	Tot 12 meter
Detectiehoek	110 graden
Voeding	230V AC
Stroomverbruik	Max 2000W
Gebruik	Ideaal voor binnen- en buitenshuis beveiliging
Installatie	Wand- of plafondmontage
Onderhoud	Controleer regelmatig de werking en maak de sensor schoon
Veiligheid	Voldoet aan elektrische veiligheidsnormen
Garantie	2 jaar
Extra informatie	Niet blootstellen aan directe warmtebronnen

Veelgestelde vragen - PEM7DW VELLEMAN

Hoe installeer ik de VELLEMAN PEM7DW bewegingsdetector?

Om de VELLEMAN PEM7DW te installeren, kies een locatie op een hoogte van 2 tot 2,5 meter, uit direct zonlicht en warmtebronnen. Bevestig de detector met de meegeleverde schroeven en sluit deze aan op de stroomvoorziening volgens het schema in de handleiding.

Waarom schakelt de detector de lampen niet in?

Controleer of de detector correct van stroom wordt voorzien en of de gevoeligheids- en tijdsinstellingen juist zijn. Zorg er ook voor dat niets de sensor blokkeert en dat de aangesloten lampen goed werken.

Werkt de detector zowel binnen als buiten?

Ja, de VELLEMAN PEM7DW is ontworpen voor zowel buiten- als binnengebruik. Voor buitengebruik moet u er echter voor zorgen dat hij op een plaats wordt geïnstalleerd die beschermd is tegen weersinvloeden.

Hoe pas ik de gevoeligheid van de detector aan?

De gevoeligheid van de detector kan worden aangepast met een potentiometer op de behuizing van het apparaat. Draai deze met de klok mee om de gevoeligheid te verhogen en tegen de klok in om deze te verlagen.

Wat moet ik doen als de detector zonder duidelijke reden wordt geactiveerd?

Controleer het detectiegebied op bewegende objecten zoals bomen, dieren of voertuigen. Zorg er ook voor dat de detector niet wordt blootgesteld aan warmte- of lichtbronnen die een vals alarm kunnen veroorzaken.

Wat is het detectiebereik van de VELLEMAN PEM7DW?

De VELLEMAN PEM7DW heeft een detectiehoek van ongeveer 110° met een maximaal bereik van 12 meter. Dit kan echter variëren afhankelijk van de omgeving en obstakels.

Hoe reset ik de detector?

Om de VELLEMAN PEM7DW te resetten, schakelt u de stroom gedurende ongeveer 10 seconden uit en vervolgens weer in. Dit zou de standaardinstellingen moeten herstellen.

Kan de detector worden gebruikt met LED-lampen?

Ja, de VELLEMAN PEM7DW is compatibel met LED-lampen, mits de totale belasting de maximale capaciteit volgens de handleiding niet overschrijdt.

Hoe weet ik of de detector goed werkt?

Controleer de LED-indicatoren op de detector. Een knipperend lampje geeft aan dat hij in detectiemodus is. Als de detector niet reageert op beweging, kan inspectie of vervanging nodig zijn.

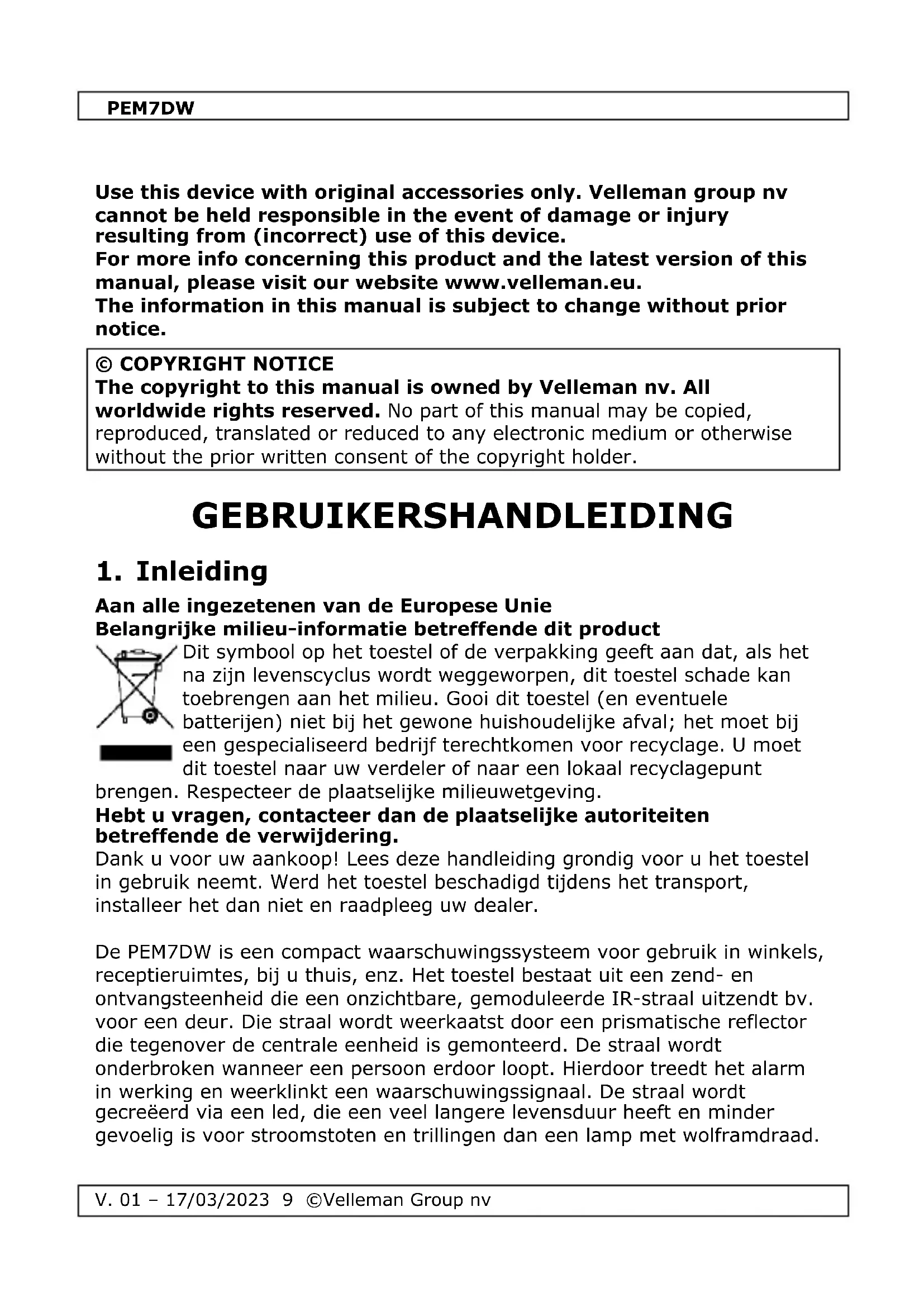

GEBRUIKSAANWIJZING PEM7DW VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer. De PEM7DW is een compact waarschuwingssysteem voor gebruik in winkels, receptieruimtes, bij u thuis, enz. Het toestel bestaat uit een zend- en ontvangsteenheid die een onzichtbare, gemoduleerde IR-straal uitzendt bv. voor een deur. Die straal wordt weerkaatst door een prismatische reflector die tegenover de centrale eenheid is gemonteerd. De straal wordt onderbroken wanneer een persoon erdoor loopt. Hierdoor treedt het alarm in werking en weerklinkt een waarschuwingssignaal. De straal wordt gecreëerd via een led, die een veel langere levensduur heeft en minder gevoelig is voor stroomstoten en trillingen dan een lamp met wolframdraad.PEM7DW

V. 01 – 17/03/2023 10 ©Velleman Group nv

De ontvanger is enkel gevoelig voor de frequentie van het gemoduleerde licht in de straal. Opmerkingen

• Gebruik het toestel enkel binnenshuis. Regendruppels en condensatie kunnen de werking beïnvloeden.

2. Veiligheidsinstructies

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud en/of reserveonderdelen, contacteer uw dealer.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding. Aansluitdiagram

Draadloze luidspreker

Schroevendraaier voor duur enPEM7DW

Gebruikershandleiding

Montagebeugel en schroeven voor sensor.

2. Controleer of de timer en het volumepotentieel niet op hun

minimumpositie staan.

3. De RODE LED is aan wanneer de straal goed is uitgelijnd, als de LED

niet brandt, moet u de straal opnieuw uitlijnen.

4. De reflector moet minimaal 50 cm van de sensor worden gemonteerd,

anders is het onmogelijk om de straal goed uit te lijnen.

5. Zorg ervoor dat de stekker van de AC/DC-adapter is ingevoegd in de

DC9~15V-aansluiting van de luidspreker.

6. Als u de optionele 4-cijferige teller (PEM7D/C) heeft gekocht, moet

deze worden aangesloten op de "OUTPUT" van de luidspreker via de bijgeleverde 10 m kabel.

7. Gebruik alstublieft de bijgevoegde schroevendraaier in de binnendoos.

Gebruik geen andere maat.

6. Probleemoplossing

Bij eventuele problemen, raadpleeg volgende mogelijkheden alvorens uw verdeler te contacteren:

• Ga na of de luidspreker op CHIME of op ALARM staat. OFF = uitgeschakeld.

• Ga na of de timer en/of het volume niet op de minimumstand staan.

• Een rode LED geeft aan dat de sensor en de reflector goed zijn uitgelijnd. Als de LED uit is, moet u de sensor en de reflector opnieuw uitlijnen. De afstand moet minstens 50 cm bedragen.

• Sluit de stekker van de adapter goed aan op de luidspreker.

7. Technische specificaties

Fysieke eigenschappen Aanwezigheidsdetectie

Elektrische gegevens Transmission distance open space <= 100 m Maximaal uitgezonden RF-vermogen 8 dBm Overdrachtsfrequentie

Functies Maximaal detectiebereik 7 m Instelbare timer

Omgevingsgegevens IP waarde IP44 Bedrijfstemperatuur -20-50 °C Plaats van gebruik Binnen en buiten

Gebruikseigenschappen Volumeregeling

Talen van de handleiding Nederlands, Engels, Frans, Duits, Spaans Automatische alarmwaarschuwing

Duur van het geluidssignaal voor het alarm 30 s Duur van het geluidssignaal voor bel ± 1 s Detectie van binnenkomst

Type luidsprekeruitgang Uit, Alarm, Melodie Instelbare timer voor de activering van het alarm 3-30 s

Meegeleverd Inhoud van de set

Basis productinformatie Kleur Zwart Extra materiaal Glas, Metaal Materiaal ABS

RED Verklaring van overeenstemming Hierbij verklaar ik, Velleman Group nv, dat het type radioapparatuur PEM7DW conform is met Richtlijn 2014/53/EU.PEM7DW

V. 01 – 17/03/2023 13 ©Velleman Group nv

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.velleman.eu. Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende. MODE D'EMPLOI

• The above conditions are without prejudice to all commercial warranties. The above enumeration is subject to modification according to the article (see article’s manual). Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:PEM7DW

V. 01 – 17/03/2023 28 ©Velleman Group nv

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.
