Type de produit	Station d'accueil Thunderbolt 4
Marque	Anker
Modèle	PowerExpand Elite 12in1 Thunderbolt 4 Dock (A8397)
Dimensions	186,4 x 73,3 x 33,3 mm
Poids	500 g
Alimentation	Adaptateur secteur externe (230 V CA), bouton marche/arrêt, voyant LED vert
Puissance de charge	Jusqu'à 90 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/4,5 A) via Thunderbolt 4 montant
Nombre de ports	12 ports au total
Ports Thunderbolt 4	1 montant (pour ordinateur) et 1 descendant (jusqu'à 40 Gbit/s, 8K@30 Hz ou 5K@60 Hz)
Port USB-C 3.1 Gen 2	10 Gbit/s, compatible Power Delivery 3.0
Ports USB-A 3.1 Gen 2	2 ports, 10 Gbit/s chacun
Ports USB-A 2.0	2 ports, 480 Mbit/s chacun
Port HDMI	2 ports HDMI, résolution maximale 4K@60 Hz
Port Ethernet	Gigabit (10/100/1000 Mbit/s)
Port audio	Prise jack 3,5 mm combinée (écouteurs/micro)
Lecteur de carte SD	Logement pour carte SD 4.0 (UHS-II), rétrocompatible SD/SDHC/SDXC
Sortie vidéo maximale	Jusqu'à 8K@30 Hz (Thunderbolt 4 descendant) ou 4K@60 Hz (HDMI)
Multi-écran	Jusqu'à 3 écrans en simultané (2× HDMI + 1× Thunderbolt descendant)
Systèmes d'exploitation compatibles	Windows 10 (et versions ultérieures), macOS 11 (Big Sur) et versions ultérieures
Appareils compatibles	PC Thunderbolt 4 (Intel Evo), MacBook Air/Pro (2016-2020), MacBook M1 (un seul écran)
Contenu de l'emballage	Station d'accueil, câble Thunderbolt 4 (0,7 m), adaptateur secteur, cordon d'alimentation, manuel, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec une brosse douce ou un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas faire tomber, démonter, exposer à des liquides ; utiliser des câbles certifiés ; température ambiante < 40°C ; éviter les flammes
Garantie	18 mois limitée, assistance technique à vie

FOIRE AUX QUESTIONS - PowerExpand Elite 12in1 Thunderbolt 4 Dock Anker

La station fonctionne-t-elle avec un MacBook équipé d'une puce M1 ?

Oui, la station est compatible avec les MacBook M1, mais un seul écran externe est pris en charge. La résolution maximale est de 4K@60 Hz via HDMI ou 5K@60 Hz via Thunderbolt.

Combien d'écrans puis-je brancher simultanément ?

Vous pouvez connecter jusqu'à trois écrans : deux via les ports HDMI et un via le port Thunderbolt 4 descendant. La configuration dépend du système d'exploitation (Windows ou macOS).

Quelle est la vitesse de transfert des données ?

Les ports Thunderbolt 4 offrent une vitesse de 40 Gbit/s. Les ports USB-C et USB-A 3.1 Gen 2 atteignent 10 Gbit/s, et les ports USB-A 2.0 plafonnent à 480 Mbit/s.

Puis-je utiliser la station pour charger mon ordinateur portable ?

Oui, la station peut charger votre ordinateur portable via le port Thunderbolt 4 montant avec une puissance maximale de 90 W. Assurez-vous d'utiliser l'adaptateur secteur fourni.

Quels types de cartes SD sont compatibles ?

Le lecteur accepte les cartes SD 4.0 (UHS-II) et est rétrocompatible avec les cartes SDXC, SDHC et SD standard.

Le port Ethernet supporte-t-il le Gigabit ?

Oui, le port Ethernet est compatible 10/100/1000 Mbit/s (Gigabit). Il suffit de connecter un câble Ethernet entre la station et votre routeur.

Puis-je connecter un périphérique USB-C via le port Thunderbolt ?

Oui, le port Thunderbolt 4 descendant est compatible avec les périphériques USB-C. Il offre une vitesse de 40 Gbit/s et la prise en charge de la vidéo (jusqu'à 8K).

Comment nettoyer la station d'accueil ?

Utilisez une brosse douce ou un chiffon sec pour enlever la poussière. N'utilisez jamais de liquides ou de produits chimiques.

La station est-elle compatible avec Windows 11 ?

Oui, la station fonctionne sous Windows 10 et versions ultérieures, y compris Windows 11. Assurez-vous d'avoir un port Thunderbolt 4 sur votre ordinateur.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que le bouton d'alimentation est enfoncé. Si le voyant reste éteint, testez avec une autre prise électrique. Contactez le support Anker si le problème persiste.

MODE D'EMPLOI PowerExpand Elite 12in1 Thunderbolt 4 Dock Anker

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exemptes de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Customer Service

Consignes de sécurité importantes

1) Ne pas faire tomber.

2) Ne pas démonter. 3) Ne pas exposer à des liquides. 4) Afin de garantir une charge plus rapide et plus sûre, utiliser les câbles d'origine ou des câbles certifiés. 5) Ce produit est adapté aux climats tempérés uniquement. 6) Ne pas utiliser le produit lorsque la température ambiante dépasse les 40°C. 7) Garder le produit hors de portée des flammes, notamment des bougies. 8) Nettoyer ce produit à l'aide d'une brosse ou d'un chiffon sec.

La station 12 en 1 PowerExpand Elite Thunderbolt 4 constitue une solution I/O haute technologie, efficace et polyvalente permettant le transfert de données et de vidéo à des vitesses pouvant atteindre 40 Gbit/s. Ses ports multiples étendent leur connectique en accueillant facilement des appareils tels que des périphériques compatibles avec Thunderbolt et des périphériques USB. Elle permet également de charger vos ordinateurs portables compatibles USB-C avec une puissance maximale de 90 W.

Appareils compatibles

Ordinateurs portables Thunderbolt 4 (plateforme Intel Evo): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell XPS 13;

Ordinateurs portables MacBook: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016;

• Pour les MacBook avec une puce M1, cette station d'accueil ne prend en charge que la sortie d'affichage unique.

Configuration requise :

Compatible avec les ordinateurs portables Windows 10 équipés de ports Thunderbolt 4, et les MacBooks fonctionnant sous macOS 11 (Big Sur) ou version ultérieure.

Systèmes d'exploitation compatibles

macOS 11 ou ultérieur, Windows 10

Contenu de l'emballage

Station d'accueil Thunderbolt 4 1 câble Thunderbolt 4 (0,7m) 1 adaptateur d'alimentation 1 cordon d'alimentation 1 manuel 1 guide de mise en route

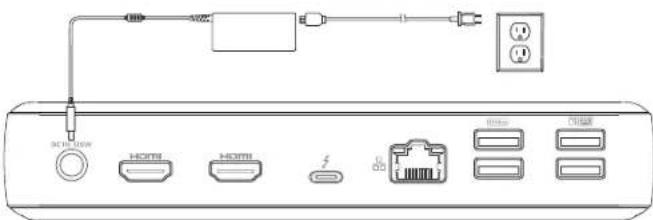

Alimenter donne dock

1. Branchez l'une des extrémités de l'adaptateur secteur inclus au port DC-IN, et l'autre extrémité à une prise électrique.
2. Appuyez sur le bouton d'alimentation. Le voyant s'allume en vert.

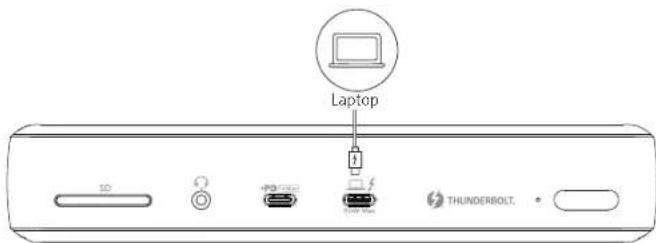

Connecter le dock à votre ordinateur portable

Connectez-vous ordinateur portable au dock Thunderbolt 4 à l'aide du câble Thunderbolt 4 afin de pouvoir charger vos ordinateurs portables avec une puissance maximale de 90 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/4,5 A).

Guide du voyant LED

Voyant LED Description
Verf fixe Allumé
Bleu fixe L'ordinateur portable Thunderbolt est connecté
Déactivé Hors tension

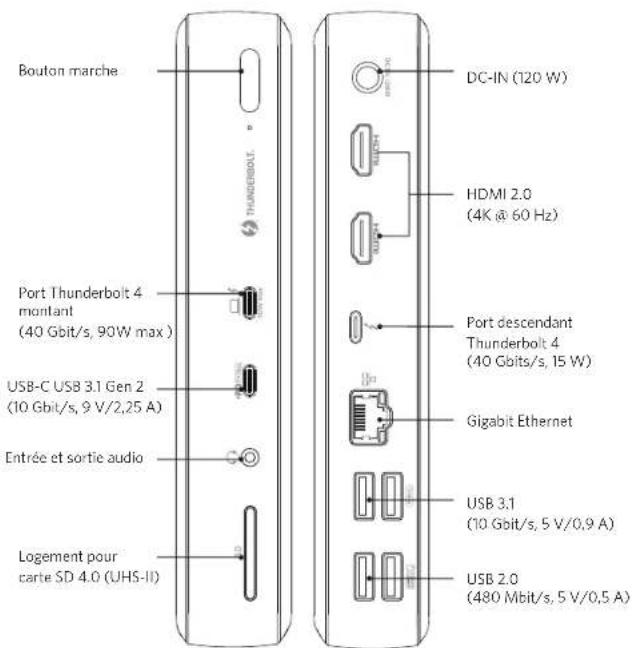

Présentation des ports

La station Thunderbolt 4 comprend deux ports Thunderbolt 4 (montant et descendant).

Port Thunderbolt 4 montant

Le port Thunderbolt 4 montant soit connecter un ordinateur portable compatible Thunderbolt 4.

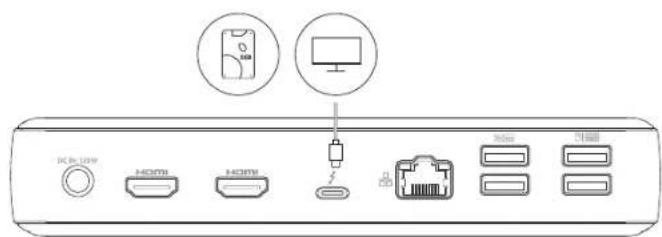

Port Thunderbolt 4 descendant

Un port Thunderbolt 4 descendant est compatible avec les configurations en série. Ce port peut transférer des données à des vitesses allant jusqu'à 40 Gbit/s ou se connecter à un moniteur externe jusqu'à 8K@30 Hz ou 5K@60 Hz.

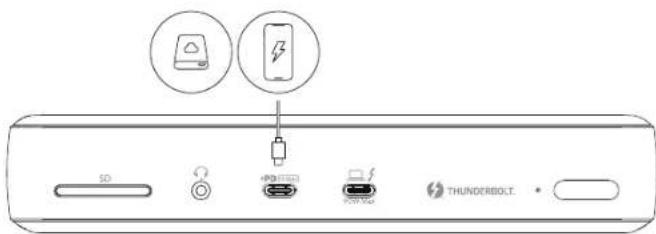

Port usb-c 3.1 gen 2

Peut être connecté à des appareils USB-C compatibles, comme un SSD ou un autre périphérique de stockage, afin d'offrir des vitesses de transfert atteignant jusqu'à 10 Gbit/s. Également compatible avec Power Delivery 3.0 pour charger son téléphone ou toute tablette.

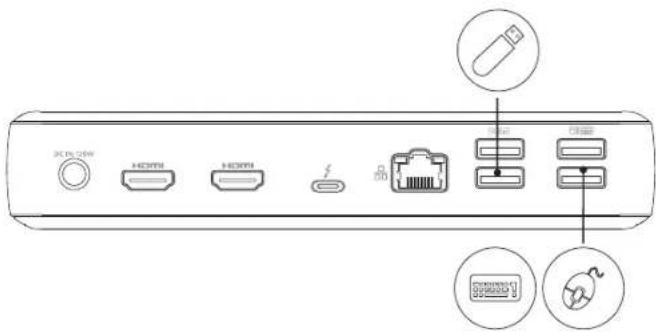

Ports usb-a 3.1 gen 2 et usb-a 2.0

La station Thunderbolt 4 comprend deux ports USB 3.1 Gen 2 (2 x 10 Gbit/s) et deux ports USB 2.0 (2 x 480 Mbit/s). Ces ports peuvent accueillir des appareils USB tels qu'un clavier USB, une souris USB ou un périphérique de stockage USB.

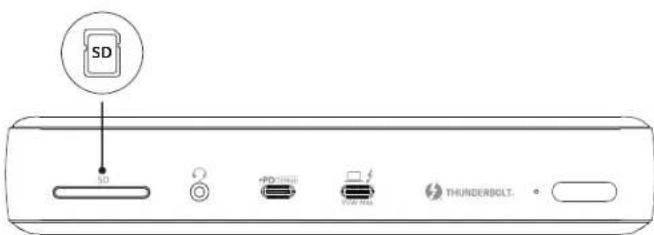

Logement pour carte SD 4.0 (uhs-ii)

Le logement pour carte SD 4.0 permet d'insérer une carte SD 4.0 pour copier des fichiers vers et depuis votre appareil.

Il est également rétrocompatible avec les cartes SDXC, SDHC et les cartes SD standards.

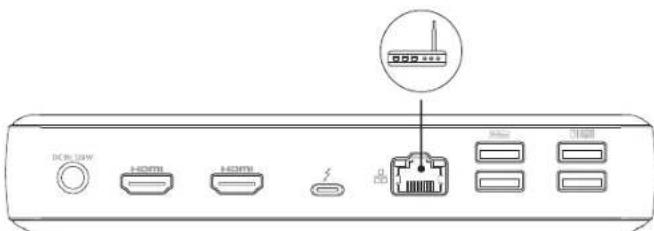

Port ethernet

La station se connecte à un routeur ou à un modem 10/100/1000 Mbit/s à l'aide d'un câble Ethernet.

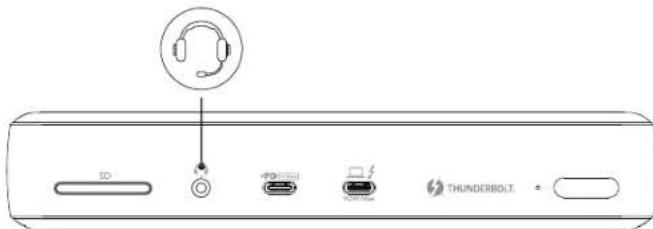

Prise jack

Permet de connecter des écouteurs ou d'autres appareils à l'aide d'un connecteur AUX de 3,5 mm.

Connecter la station à un, deux ou trois écrans

La station Thunderbolt 4 comprend deux ports HDMI (HDMI 1 et HDMI 2) et un port Thunderbolt 4 descendant. Vous pouvez connecter jusqu'à trois écrans via deux ports HDMI et un port Thunderbolt 4 descendant.

Un port HDMI vous permet de connecter un écran pour diffuser des contenus vidéos à des résolutions pouvant atteindre

4K @ 60 Hz. En revanche, si vous vous connectez écran via le port Thunderbolt 4, la résolution maximement atteint 8K.

Le tableau suivant indique les résolutions acceptées. La résolution peut varier en fonction de votre écran.

Élement	Port Thunderbolt 4 descendant	HDMI 1	HDMI 2
Écran unique	Windows OS:7680 x 4320@30HzMac OS:5120 x 2880@60Hz	/	/
	/ 3840x2160@60Hz		/
	/	/	3840x2160@60Hz
Double écran	3840x2160@60Hz 3840x2160@60Hz	160@60Hz	/
	3840x2160@60Hz	/	3840x2160@60Hz
	/	3840x2160@60Hz 3840x2160@60Hz	3840x2160@60Hz
Triple écran	3840x2160@60Hz	Windows OS:3840x2160@30HzMac OS:3840x2160@60Hz	Windows OS:3840x2160@30HzMac OS:3840x2160@60Hz

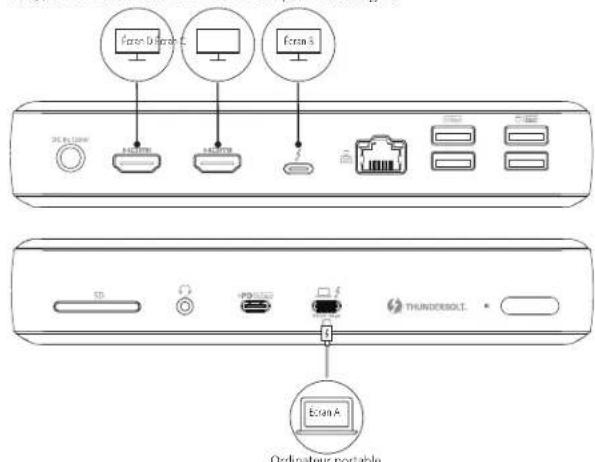

Si votre ordinateur portable fonctionne sous un système d'exploitation Windows (Intel Evo), voici comment les scans sont pris en charge:

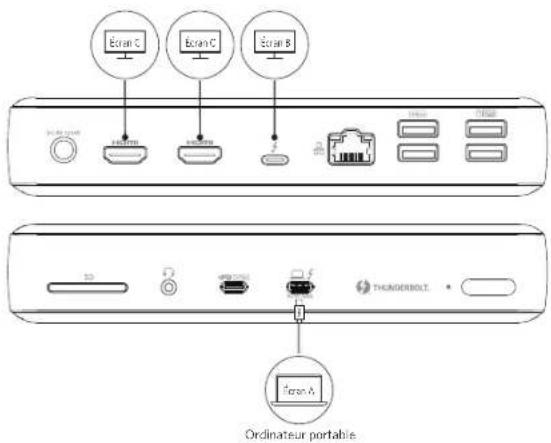

Si votre ordinateur portable fonctionne sous un système d'exploitation Mac, voici comment les écrans sont pris en charge:

• Concernant les MacBook équipés d'une puce M1, cette station ne peut être connectée qu'à un écran.

Specifications

Dimensions	186.4 x 73.3 x 33.3 mm
Poids 500 g

Marque déposée

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo

HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Thunderbolt et le logo Thunderbolt sont des marques de commerce d'Intel Corporation ou de ses filiales.

Déclaration de conformité

Anker Technology Co., Limited déclare par la présente que le type de produit A8397 est conforme aux directives 2006/1907/CE, 2014/30/UE et 2011/65/UE.

Le texte complet de la déclaration de conformité à la réglementation européenne est disponible à l'adresse Internet suivante:

Garantie limitée de 18 mois

Assistance technique à vie
