Tipo di prodotto	Dock Thunderbolt 4
Marca	Anker
Modello	PowerExpand Elite 12in1 Thunderbolt 4 Dock (A8397)
Dimensioni	186,4 x 73,3 x 33,3 mm
Peso	500 g
Alimentazione	Alimentatore esterno (230 V CA), pulsante accensione/spegnimento, spia LED verde
Potenza di ricarica	Fino a 90 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/4,5 A) tramite Thunderbolt 4 upstream
Numero di porte	12 porte in totale
Porte Thunderbolt 4	1 upstream (per computer) e 1 downstream (fino a 40 Gbit/s, 8K@30 Hz o 5K@60 Hz)
Porta USB-C 3.1 Gen 2	10 Gbit/s, compatibile Power Delivery 3.0
Porte USB-A 3.1 Gen 2	2 porte, 10 Gbit/s ciascuna
Porte USB-A 2.0	2 porte, 480 Mbit/s ciascuna
Porta HDMI	2 porte HDMI, risoluzione massima 4K@60 Hz
Porta Ethernet	Gigabit (10/100/1000 Mbit/s)
Porta audio	Jack combinato da 3,5 mm (cuffie/microfono)
Lettore di schede SD	Slot per scheda SD 4.0 (UHS-II), retrocompatibile SD/SDHC/SDXC
Uscita video massima	Fino a 8K@30 Hz (Thunderbolt 4 downstream) o 4K@60 Hz (HDMI)
Multi-schermo	Fino a 3 schermi in simultanea (2× HDMI + 1× Thunderbolt downstream)
Sistemi operativi compatibili	Windows 10 (e versioni successive), macOS 11 (Big Sur) e versioni successive
Dispositivi compatibili	PC Thunderbolt 4 (Intel Evo), MacBook Air/Pro (2016-2020), MacBook M1 (un solo schermo)
Contenuto della confezione	Dock, cavo Thunderbolt 4 (0,7 m), alimentatore, cavo di alimentazione, manuale, guida rapida
Manutenzione e pulizia	Pulire con una spazzola morbida o un panno asciutto; non utilizzare liquidi
Sicurezza	Non far cadere, smontare, esporre a liquidi; utilizzare cavi certificati; temperatura ambiente < 40°C; evitare fiamme
Garanzia	18 mesi limitata, assistenza tecnica a vita

Domande frequenti - PowerExpand Elite 12in1 Thunderbolt 4 Dock Anker

Il dock funziona con un MacBook con chip M1?

Sì, il dock è compatibile con i MacBook M1, ma è supportato un solo schermo esterno. La risoluzione massima è 4K@60 Hz tramite HDMI o 5K@60 Hz tramite Thunderbolt.

Quanti schermi posso collegare contemporaneamente?

Puoi collegare fino a tre schermi: due tramite le porte HDMI e uno tramite la porta Thunderbolt 4 downstream. La configurazione dipende dal sistema operativo (Windows o macOS).

Qual è la velocità di trasferimento dei dati?

Le porte Thunderbolt 4 offrono una velocità di 40 Gbit/s. Le porte USB-C e USB-A 3.1 Gen 2 raggiungono 10 Gbit/s, e le porte USB-A 2.0 arrivano a 480 Mbit/s.

Posso usare il dock per caricare il mio computer portatile?

Sì, il dock può caricare il tuo computer portatile tramite la porta Thunderbolt 4 upstream con una potenza massima di 90 W. Assicurati di utilizzare l'alimentatore fornito.

Quali tipi di schede SD sono compatibili?

Il lettore accetta schede SD 4.0 (UHS-II) ed è retrocompatibile con schede SDXC, SDHC e SD standard.

La porta Ethernet supporta Gigabit?

Sì, la porta Ethernet è compatibile 10/100/1000 Mbit/s (Gigabit). Basta collegare un cavo Ethernet tra il dock e il tuo router.

Posso collegare un dispositivo USB-C tramite la porta Thunderbolt?

Sì, la porta Thunderbolt 4 downstream è compatibile con i dispositivi USB-C. Offre una velocità di 40 Gbit/s e supporto video (fino a 8K).

Come pulire il dock?

Usa una spazzola morbida o un panno asciutto per rimuovere la polvere. Non usare mai liquidi o prodotti chimici.

Il dock è compatibile con Windows 11?

Sì, il dock funziona con Windows 10 e versioni successive, incluso Windows 11. Assicurati di avere una porta Thunderbolt 4 sul tuo computer.

Cosa fare se la spia LED non si accende?

Verifica che l'alimentatore sia correttamente collegato e che il pulsante di accensione sia premuto. Se la spia rimane spenta, prova con un'altra presa elettrica. Contatta il supporto Anker se il problema persiste.

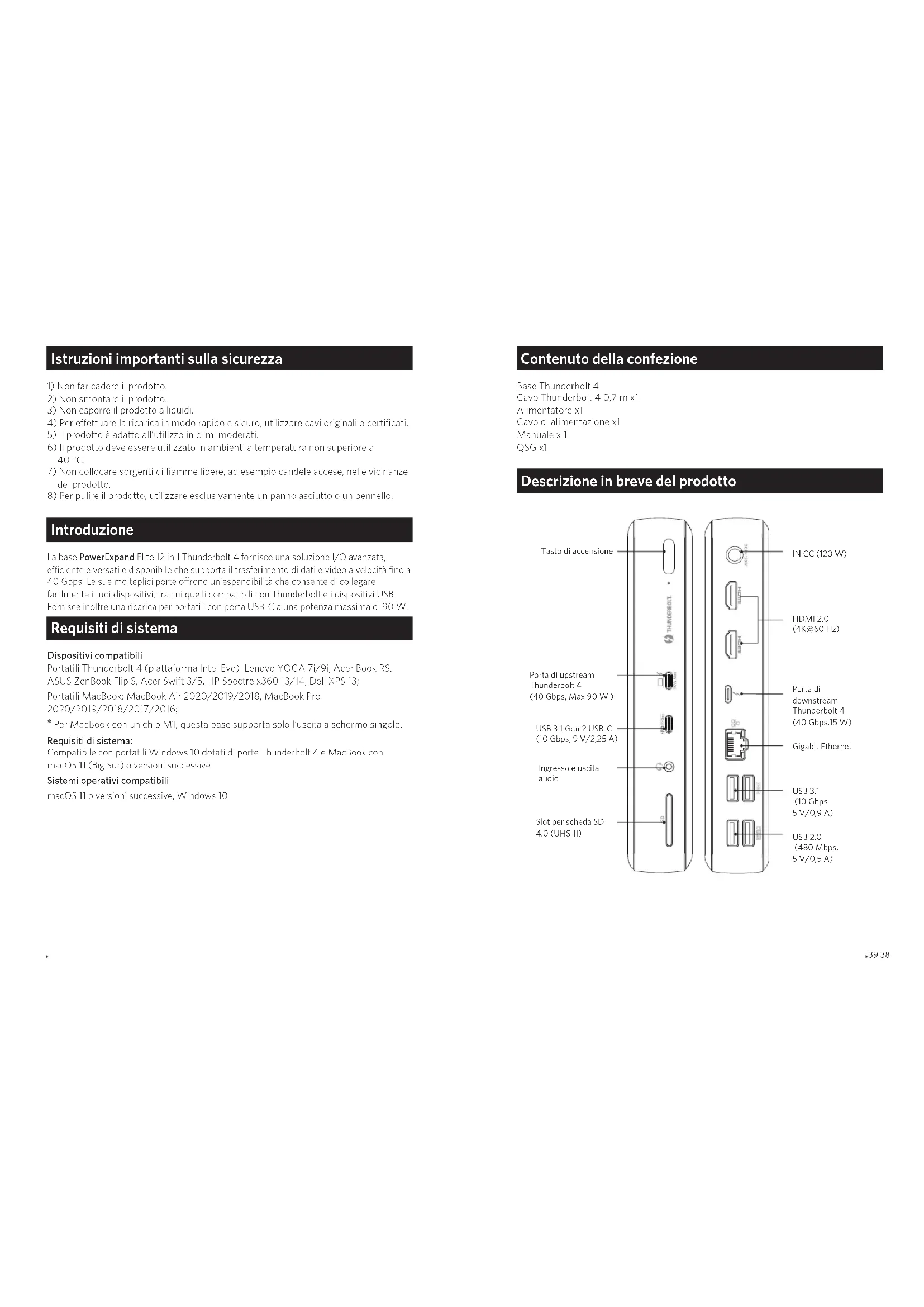

MANUALE UTENTE PowerExpand Elite 12in1 Thunderbolt 4 Dock Anker

Istruzioni importanti sulla sicurezza

1) Non far cadere il prodotto.
2) Non smontare il prodotto.
3) Non esporre il prodotto a liquidi.
4) Per effelluare la ricarica in modulo rapido e sicuro,utilizyare cavi originali o certificati.
5) Il prodotto è adatto all'utilizzo in climi moderati.
6) Il prodotto deve essere utilizzato in ambienti a temperatura non superiore al 40^
7) Non collocare sorgenti di fiamme libero, ad esempio candele accese, nelle vicinanzedel prodotto.
8) Per pulire il prodotto,utilizzare esclusivamente un panno asciutto o un pennello.

Introduzione

La base PowerExpand Elite 12 in 1 Thunder bolt 4 fornisse una soluzione I/O avanzata, efficiente e versatile disponibile che supporta il trasferimento di dati e video a velocità a fine a 40 Gbps. Les sue molteplici porte offronto un'spondibilità che consente di collegare facilemente i cui dispositivi, tra cui quelli compatibili con Thunder bolt e dispositivi USB. Fornisce inottre una ricarica per portabili con porta USB-C a una potenza massima di 90 W.

Requisiti diistema

Dispositivi compatibili

Portalili Thunderboil 4 (piata forma Intel Evo): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell XPS 13;

Portal MacBook: MacBook Air 2020/2019/2018, MacBook Pro

2020/2019/2018/2017/2016;

• Per MacBook con un chip M1, questa base supporta solo l'uscita a schermo singolo.

Requisiti di sistema:

Compatible con portali l Windows 10 dolati di porle Thunderbol 4 e MacBook con macOS 11 (Btg Sur) o versioni successive.

Sistemi operativi compatibili

macOS 11 v versioni successive, Windows 10

Contenuto della confezione

Base Thunderbolt 4

Cavo Thunder bolt 4.0.7 m x1

Alimentatore x1

Cavodi alimentazione x1

Manuale x1

QSGx1

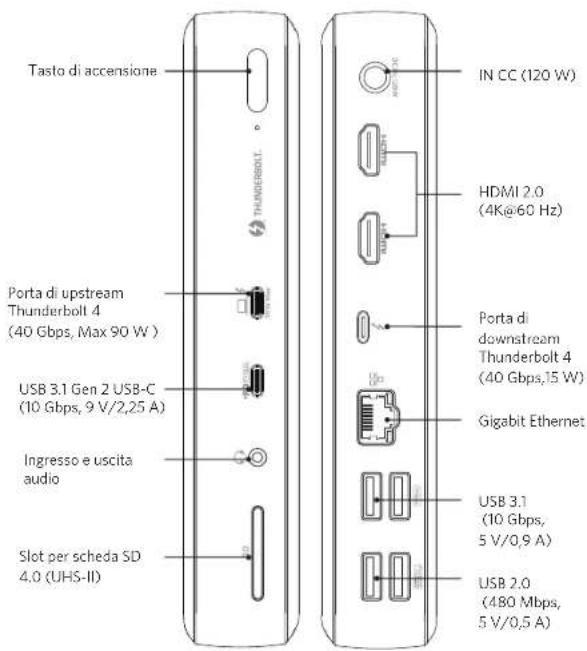

Descrizione in breve del prodotto

Utilizzo della base Thunderbolt 4

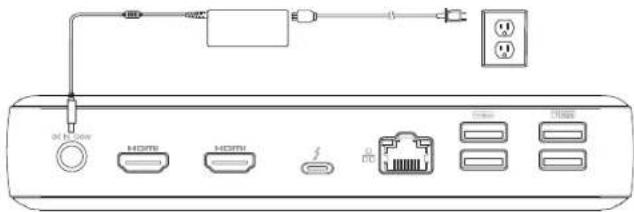

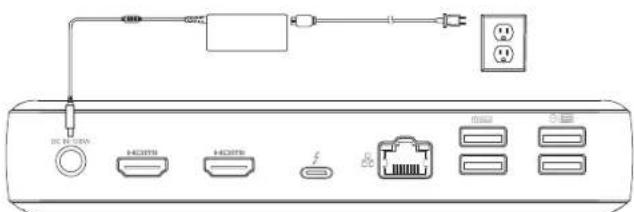

Accensione della base

1. Collegare un'estremita dell'alimentatore incluso alla porta di ingressso CC e'altra a una presa di corrente
2. Premere tasto di accensione. lLED diventa verde fisso.

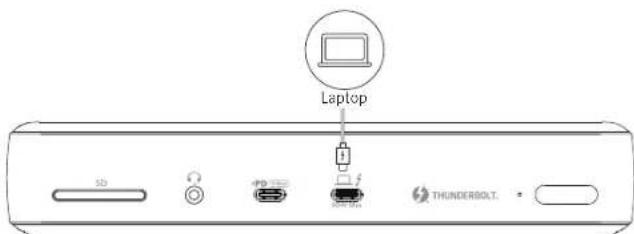

Collegare la base al portatile

Collegare il portatile alla porta di upstream Thunderbolt 4 della base utilizzato il cavo Thunderbolt 4 in dotazione per accederate alla ricarica per portatili a un'uscita di massimo 90 W

Guida agli indicatori LED

Indicatore LED Descrizione
Verde fisco Accesso
Blu fisco Il portale con porta Thunderbolt è connesso
Spento Spento

Panorama porte

La base Thunderbolt 4 dispone di due porto Thunderbolt 4 (di upstream e di downstream).
Porta di upstream Thunderbolt 4
La porta di upstream Thunderbolt 4 vince utilizzata per connelettersi a un portatile compatible con Thunderbolt 4.

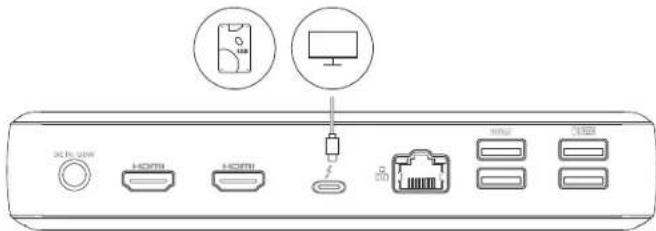

Porta di downstream Thunderbolt 4
Una porta di downstream Thunderbolt 4 supporta il collegamento a margherita. Questa porta puo trasferire dati a velocità fino a 40 Gbps o connettersi a un monitor esterno fino a 8K a 30 Hz o 5K a 60 Hz.

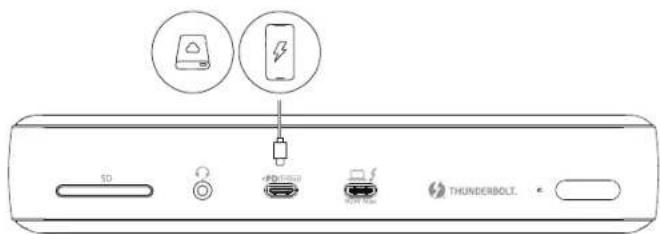

Porta USB-C 3.1 Gen 2

Pou essere collegato a dispositivi compatibili con USB-C, comme un'unita SSD (a statosolido) o un alto dispositivo di archivazione USB per fornire velocità di trasferimento dali fino a 10 Gbps. Compalabileanche con Power Delivery 3.0 da per ricarcare telefoni o tablet.

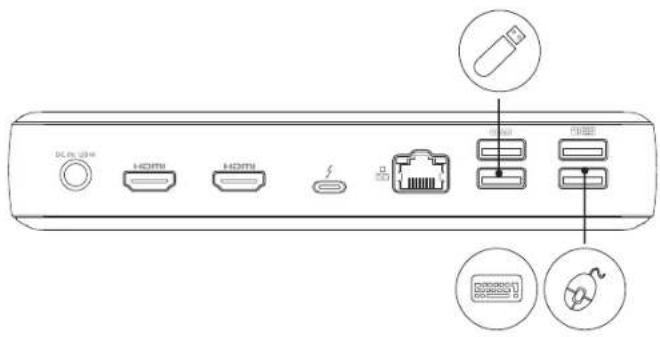

Porte USB-A 3.1 Gen2 e USB-A 2.0

La base Thunderbolt 4 dispone di due porte USB 3.1 Gen 2 (2 x 10 Gbps) e due porte USB 2.0 (2 x 480 Mbps). Posso sono essere utilizzate per il collegamento a dispositivi USB, tra cui una tastiera, un mouse o un dispositivo di archivazione di tipo USB.

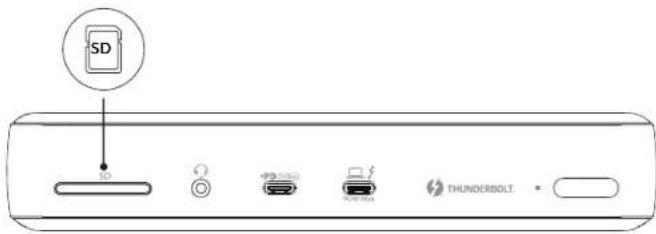

Lo slot per scheda SD 4.0 consente di insertire una scheda SD 4.0 per copiare i file sul dal disposizione.

Eanche retrocompatabile con schede SDXC,SDHC e SD standard.

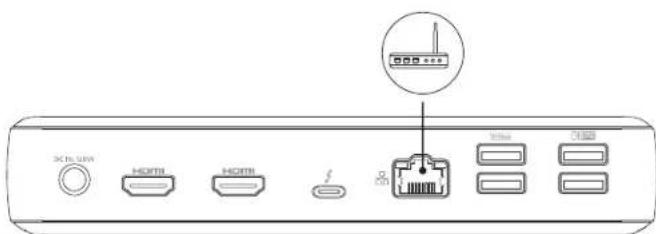

Porta Ethernet

Consente di collegare la base a un router o a un modem a 10/100/1000 Mbps con un cavo Ethernet.

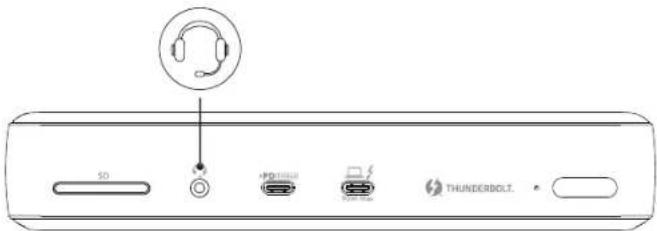

Jack audio

Consente di collegare auricolari o altri dispositivi con un AUX connettore da 3.5 mm.

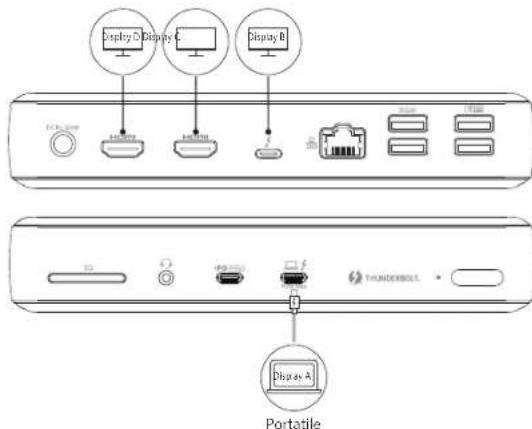

Collegare la base a uno, due o tre monitor

La base Thunderbolt 4 dispone di due parte HDMI (HDM1 e HDM2) e una porta Thunderbolt 4 di downstream. E possibile collegare fino a tre monitor tramite due parte HDMI e una porta Thunderbolt 4 di downstream.

Con una porta HDMI, è possible connettersi a un monitor per riproduire video in streaming a risoluzioni fino a 4K60@60 Hz. Se collegati al monitortramite la porta Thunderbolt: 4 di downstream, la risoluzione massima arrivare fino a 8K.

La tabella seguente elenca le risoluzioni supportate. La risoluzione puo variare in base al monitor.

Elemento	Porta di downstream Thunderbolt 4	HDMI 1	HDMI 2
Display singolo	SO Windows:7680 x 4320@30HzMac OS:5120x2880@60Hz	/	/
	/ 3840x2160@60Hz		/
	/	/	3840x2160@60Hz
Doppio display	3840x2160@60Hz 3840x2160@60Hz	/	/ 3840x2160@60Hz
	/	3840x2160@60Hz 3840x2160@60Hz	3840x2160@60Hz
Display tripla	3840x2160@60Hz	SO Windows:3840x2160@30HzMac OS:3840x2160@60Hz	SO Windows:3840x2160@30HzMac OS:3840x2160@60Hz

Se il portable utilise un sistema operativo Windows (Intel Evo), i display sono supportati come segue:

Se il portalile utilizza un sistema operativo Mac, i display sono supportali come segue.

• Per MacBook con un chip M1, questa base può issere collegata a un solo monitor.

Specifiche
Marchi registrati

Dimensioni	186,4 x 73,3 x 33,3 mm
Peso 500 g

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.

Thunderbolt e ilogo Thunderbolt sono marchi di Intel Corporation o sue sussidiane.

Dichiarazione di conformità

Con la presente, Anker Technology Co., Limited dichiara che il prodotto di tipo A8397 e conforme alle Direttive 2006/1907/UE, 2014/30/UE e 2011/65/UE

Il testo integrale della dichiarazione di conformità UE è disponibile all'indirizzo Internel seguente:

Caranzia limitata di 18 mesi

Supporto lecnico per l'intero clico di vita

[e-mail]

(Stati Uniti) -1 [phone] - Da lunedi a venerdi, dalle 09:00 alle 17:00 (PT) (Regno Unito) -44 (0) 1604 936200 - Da lunedi a venerdi, dalle 06:00 alle 11:00 (GMT)

BaxKbIe HnCTpykCmNo TeXHKe 6e3OnaChOcTn

1)N36eaiTe naedn.
2) He pa3bnpaIte yctpoNCTBO.
3) He noDBeprainTe Bo3dEeCTBnIO BnaI.
4)ДЯб�э�аCHOи HANbOeNE 6bICTpO 3aprKn NcNoJIb3yTe OpIMHaHbHbe INI cepTnФuPBOBaHbIe Ka6eIi.
5)3To yCtpoCTBO npedHa3HauHeO dnn HcnoNb3OBaHnra TOnbko B ycNoBnx yMepeHHoro KInMaTa.
6) Makcimalbna Temepatypa BO3dyxa BO Bpemr HcNOnlb30BaHn 3TOrO yCTPOINCTBA He DoJNKHa IpeBbIaTb 40°C.
7) He pa3meuaiute H3eJIne B6IINN ITOOHNKOB OTKpbITORO ORH, HAPIMMep CBEue.
8)ДЯоунstkn n3delenny nCnoIb3yIe ToIbKo cyxuTo TkaHb IINIeTky.

BVeDeHne

Dok-CTaHnra PowerExpand Elite 12-B-1 c Thunderbolt 4 npedocTabnreT nepeDoboe,3ffpckmBHOe nRbKoe peseHneI npepeau dAHbIX, noDepkmbaoUoee ckopctn nepeHn do 40 6nT/c. Heckonko noptob npedocTabnro TOBMOKHOCTpaunpeHn NIerKoro NoKIOHcHryCtpoiCTB, noDepkmbaoUOx Thunderbolt n USB. OHa taioke npedocTabnreT zapdky BaWnx Hoyr6ykbO C USB-C mAKcMmaJIbHoN MOuHcTo 90 BT.

CnCTeMHbIe Tpe6oBaHn

COBmecTnMbIyycTpOcTBA

Hoyt6ykn c Thunderbolt 4 (nnaTphiopMa Intel Evo): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell

Hoyt6yku MacBook: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016;

*3Ta DOK-CTAHNUO NDOEHPKBAET TOnBko OINH BIXoD INCNPNENI DnHOHT6yKO8 MacBook c npooecopOM I

CnCTeMHbIe Tpe6oBaHnA:

YcTpOHTBO COBmCTHMO c Hoyt6yKAMN NOJ ynpaBHeHMem Windows 10 c nopTAMn Thunderbolt 4, a TAKe c Hoyt6yKaMn MacBook NOJ ynpaBHeHMem macOS 11 (Big Sur) nnn Booee HOBIOBepCNI.

macOS 11 nnn 60onee hOBa,Windows 10

KOMNNEKT NOCTABKN

DOK-CTaHcMa Thunderbolt 4

Ka6eBb Thunderbolt 4 dInH0n 0,7 M-1 uT.

AanTep nntaHn-1 wT.

UHyp nHTaHn-1 uT.

PykoBODCTBO-1uT.

QSG-1wT.

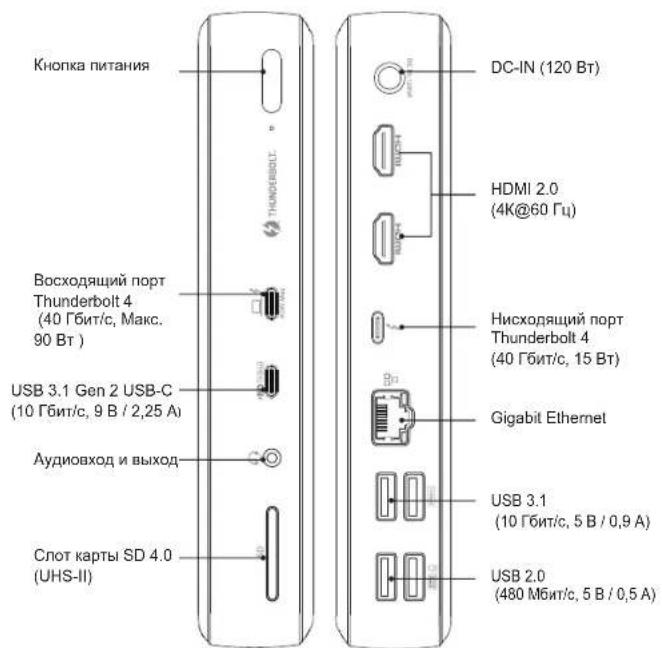

KpaTkni 063op

3KcnnyatauaDOK-CTaHmThunderbolt 4

BkIIOUeHne DOK-CTAHm
1.ПОДКИОЧITE OДИн KOHEU aDAIТЕРа NITAHN I3 KOMЛJEKTa NOCTABKN pa3bemy DC-IN, apyroI -K pO3eTke.
2.HaxMMTe KONky NITAHNA.CBToDnOHDh INHdNKATOp 3aRopHTc3eNEbIM CBTOM.

IopKIOueHHe DOK-CTAHUN K HOYt6yKy

POnKInHHTe CbO HoyTbK K BocXoJMaEMy nOpTy Thunderbolt 4 DoK-CTaHmncn cNoomouhnoctabJIeMRO B KomIneKte KaBEna Thunderbolt4,TO6bIobcNeHt3aApRky HoYbKOBCMAKcIMAmalBoH bixOHOH MoUHcHb09BT(5B/3A,9B/3A,15B/3A,20B/4,5A).
